JC/T879-2001

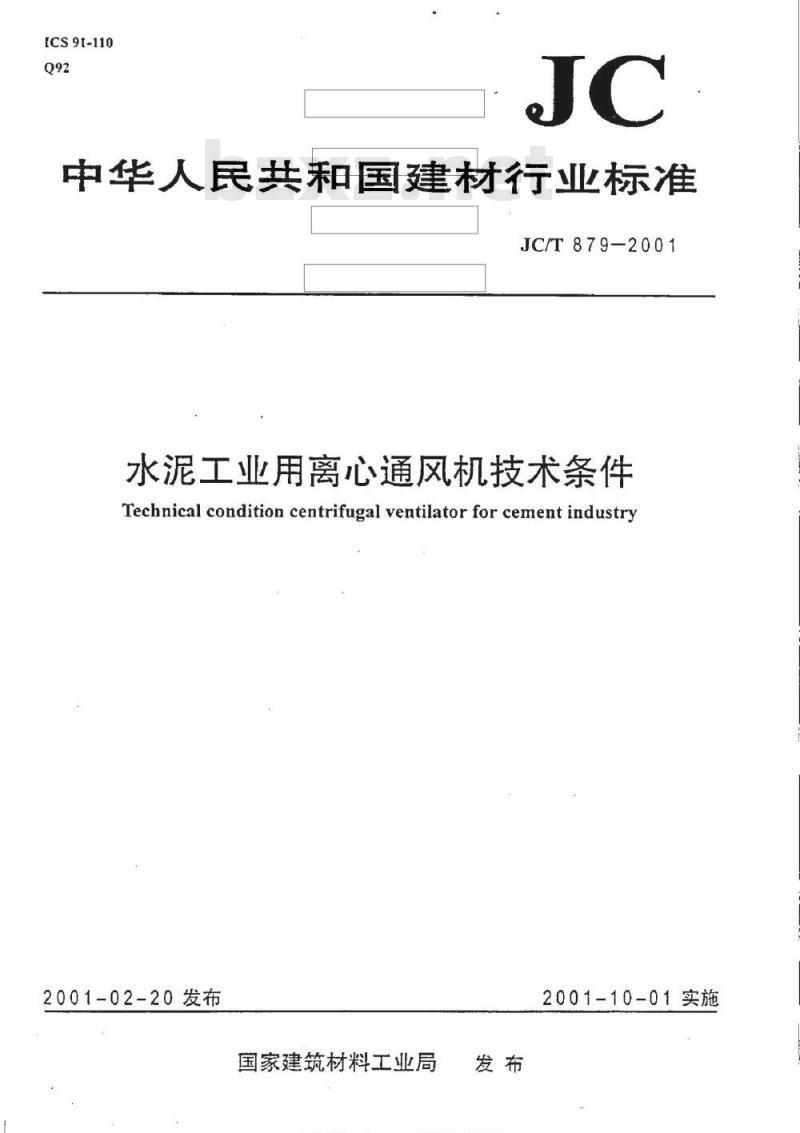

水泥工业用离心通风机技术条件Technical condition centrifugal ventilator for cement industry2001-02-20发布
国家建筑材料工业局
客标准行业水
2001-10-01实施
JCT879-2001

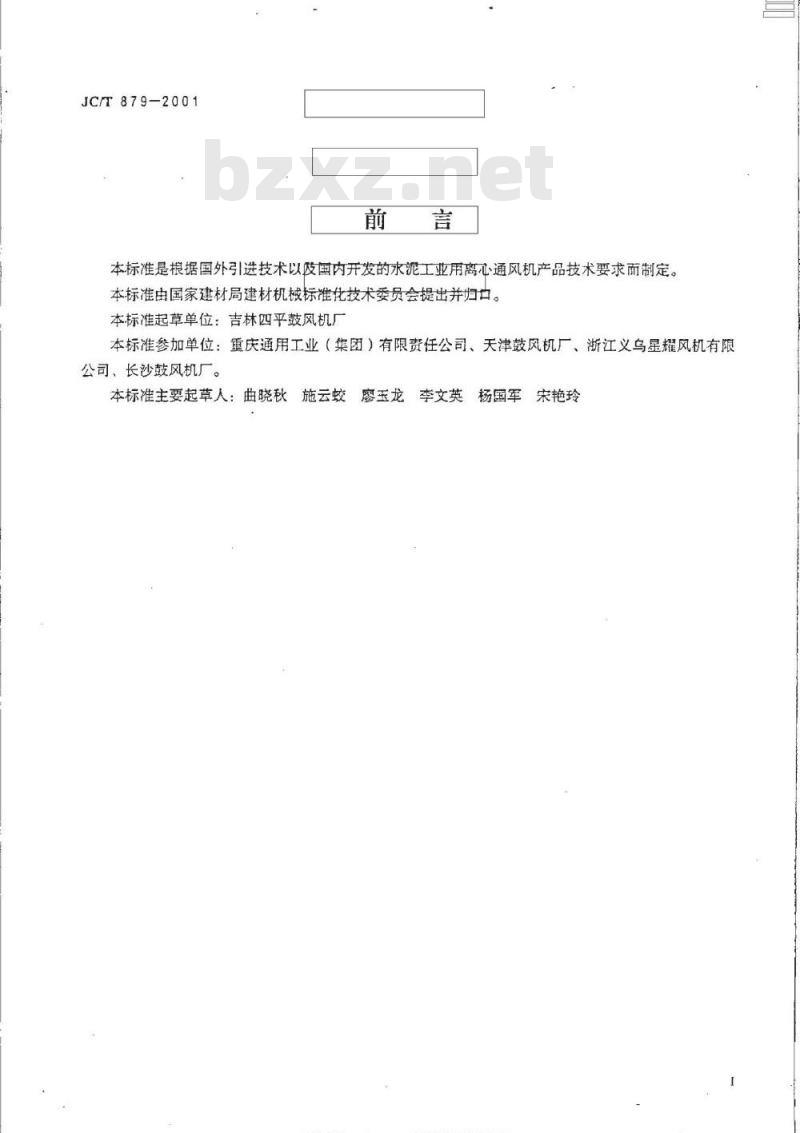

本标准是根据国外引进技术以及国内开发的水泥工业用离心通风机产品技术要求而制定。本标准由国家建材局建材机械标准化技术委员会提出并归口。本标准起草单位：吉林四平鼓风机厂本标准参加单位：重庆通用工业（集团）有限责任公司、天津鼓风机厂、浙江义乌暴耀风机有限公司、长沙鼓风机厂。
本标准主要起草人：曲晓秋施云蛟廖玉龙李文英杨国军宋艳玲中华人民共和国建材行业标准

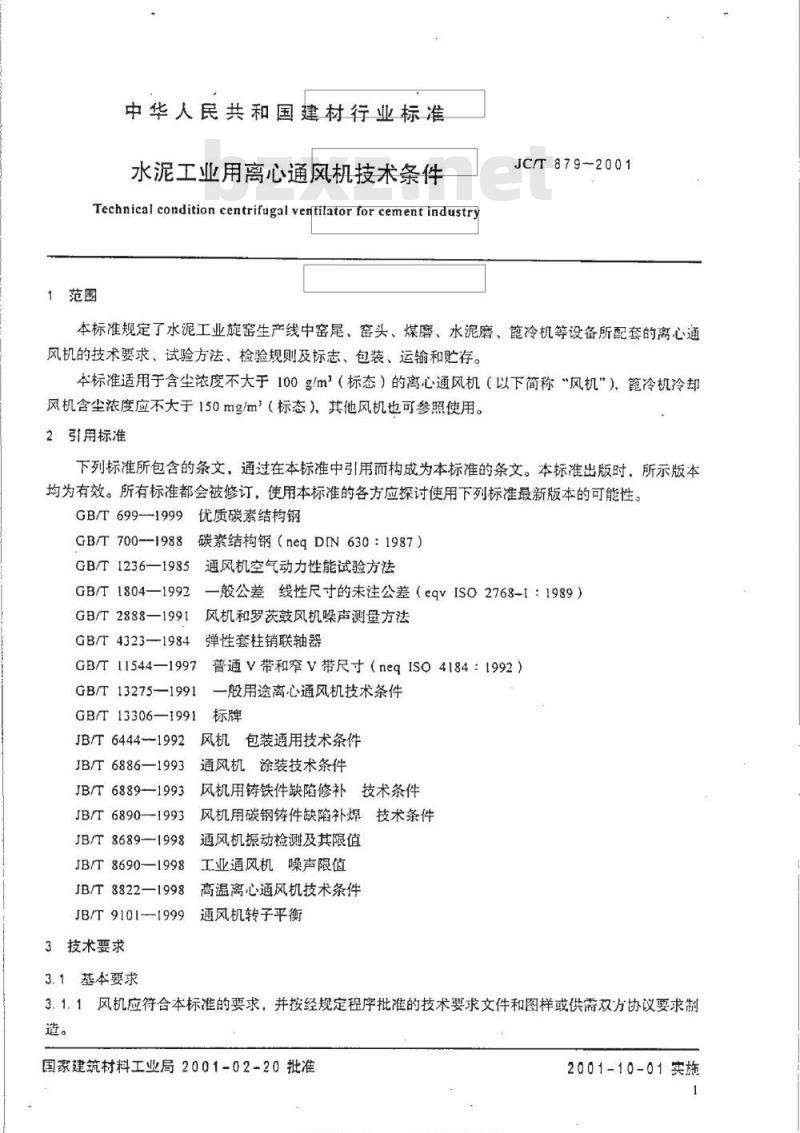

水泥工业用离心通风机技术条件Technical condition centrifugal ventilator for cement industr范围
JC/T8792001
本标准规定了水泥工业旋窑生产线中窑尾、窑头、煤磨、水泥磨、冷机等设备所配套的离心通风机的技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于含尘浓度不大于100g/m（标态）的离心通风机（以下简称“风机\），篦冷机冷却风机含尘浓度应不大于150mg/m（标态），其他风机也可参照使用。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T699--1999优质碳素结构钢
GB/T700--1988碳素结构钢（negDIN630：1987）GB/T1236—1985通风机空气动力性能试验方法GB/T1804—1992—般公差线性尺寸的未注公差（eqvISO2768-［：1989）风机和罗茨鼓风机噪声测量方法GB/T2888—1991
GB/T4323-1984
GB/T11544—1997
GB/T 13275-—1991
GB/T13306—1991
JB/T 6444-1992
JB/T6886—1993
JB/T6889-1993
JB/T6890—1993
JB/T8689—1998
JB/T8690—1998
JB/T 8822—1998
JB/T9101-1999
3技术要求
3.1基本要求
弹性套柱销联轴器
普通V带和窄V带尺寸（negISO4184：1992）一般用途离心通风机技术条件
风机包装通用技术条件
通风机涂装技术条件
风机用铸铁件缺陷修补技术条件风机用碳钢铸件缺陷补焊技术条件通风机振动检测及其限值
工业通风机噪声限值
高温离心通风机技术条件
通风机转子平衡
3.1.1风机应符合本标准的要求，并按经规定程序批准的技术要求文件和图样或供需双方协议要求制造。
国家建筑材料工业局2001-02-20批准2001-10-01实施
JC/T879-2001

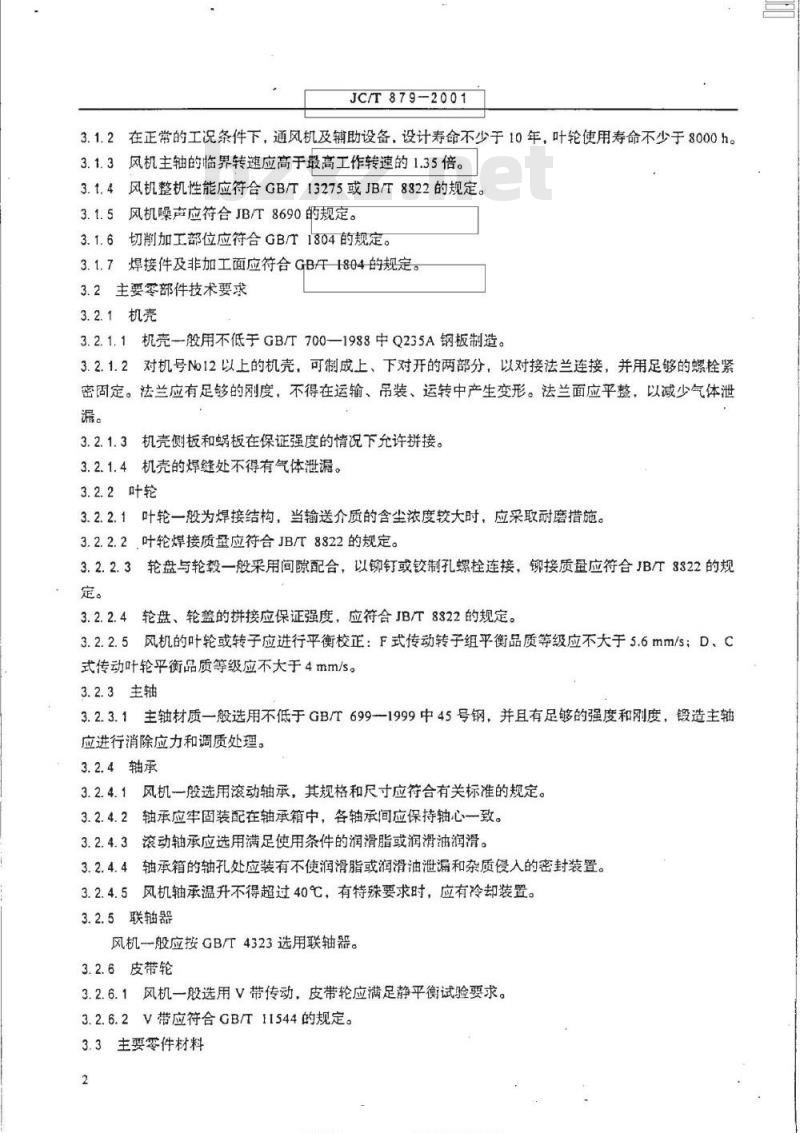

3.1.2在正常的工况条件下，通风机及辅助设备，设计寿命不少于10年，叶轮使用寿命不少于8000h。3.1.3风机主轴的临界转速应高于最高工作转速的1.35倍。3.1.4风机整机性能应符合GB/T13275或JB/T8822的规定。3.1.5风机噪声应符合JB/T8690的规定。3.1.6切削加工部位应符合GB/T1804的规定。3.1.7焊接件及非加工面应符合GB/T1804的规定。3.2主要零部件技术要求
3.2.1机壳
3.2.1.1机壳—般用不低于GB/T700—1988中Q235A钢板制造。3.2.1.2对机号No12以上的机壳，可制成上，下对开的两部分，以对接法兰连接，并用足够的螺栓紧密固定。法兰应有足够的刚度，不得在运输、吊装、运转中产生变形。法兰面应平整，以减少气体泄漏。
3.2.1.3机壳侧板和蜗板在保证强度的情况下允许拼接。3.2.1.4机壳的焊缝处不得有气体泄漏。3.2.2叶轮
3.2.2.1叶轮一般为焊接结构，当输送介质的含尘浓度较大时，应采取耐磨措施。3.2.2.2叶轮焊接质量应符合JB/T8822的规定。3.2.2.3轮盘与轮毂一般采用间隙配合，以铆钉或铰制孔螺栓连接，铆接质量应符合B/T8322的规定。
3.2.2.4轮盘、轮盖的拼接应保证强度，应符合JB/T8822的规定。3.2.2.5风机的叶轮或转子应进行平衡校正：F式传动转子组平衡品质等级应不大于5.6mm/s；D、C式传动叶轮平衡品质等级应不大于4mm/s。3.2.3主轴
3.2.3.1主轴材质一般选用不低于GB/T6991999中45号钢，并且有足够的强度和刚度，锻造主轴应进行消除应力和调质处理。
3.2.4轴承
3.2.4.1风机一般选用滚动轴承，其规格和尺寸应符合有关标准的规定。3.2.4.2轴承应牢固装配在轴承箱中，各轴承间应保持轴心一致。3.2.4.3滚动轴承应选用满足使用条件的润滑脂或润滑油润滑。3.2.4.4轴承箱的轴孔处应装有不使润滑脂或润滑油泄漏和杂质侵人的密封装置。3.2.4.5风机轴承温升不得超过40℃，有特殊要求时，应有冷却装置。3.2.5联轴器
风机一般应按GB/T4323选用联轴器。3.2.6皮带轮
3.2.6.1风机一般选用V带传动，皮带轮应满足静平衡试验要求。3.2.6.2V带应符合GB/T11544的规定。3.3主要零件材料
JC/T879—2001

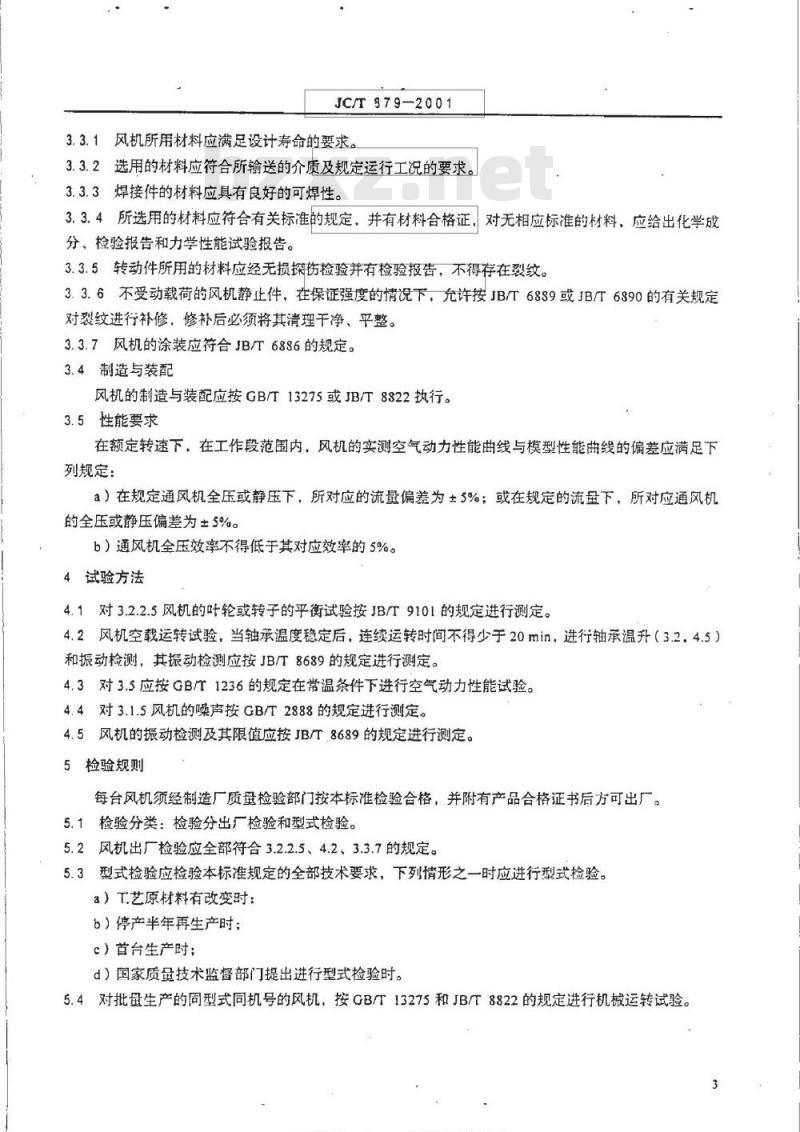

3.3.1风机所用材料应满足设计寿命的要求。3.3.2选用的材料应符合所输送的介质及规定运行工况的要求。3.3.3焊接件的材料应具有良好的可焊性。3.3.4所选用的材料应符合有关标准的规定，并有材料合格证，对无相应标准的材料，应给出化学成分、检验报告和力学性能试验报告。3.3.5转动件所用的材料应经无损探伤检验并有检验报告，不得存在裂纹。3.3.6不受动载荷的风机静止件，在保证强度的情况下，允许按JB/T6889或JB/T6890的有关规定对裂纹进行补修，修补后必须将其清理干净、平整。3.3.7风机的涂装应符合JB/T6886的规定。3.4制造与装配
风机的制造与装配应按GB/T13275或JB/T8822执行。3.5性能要求
在额定转速下，在工作段范围内，风机的实测空气动力性能曲线与模型性能曲线的偏差应满足下列规定：
a）在规定通风机全压或静压下，所对应的流量偏差为±5%；或在规定的流量下，所对应通风机的全压或静压偏差为±5%。
b）通风机全压效率不得低于其对应效率的5%。4试验方法wwW.bzxz.Net
4.1对3.2.2.5风机的叶轮或转子的平衡试验按JB/T9101的规定进行测定。4.2风机空载运转试验，当轴承温度稳定后，连续运转时间不得少于20min，进行轴承温升（3.2.4.5）和振动检测，其振动检测应按JB/T8689的规定进行测定。4.3对3.5应按GB/T1236的规定在常温条件下进行空气动力性能试验。4.4对3.1.5风机的噪声按GB/T2888的规定进行测定。4.5风机的振动检测及其限值应按JB/T8689的规定进行测定。5检验规则
每台风机须经制造厂质量检验部门按本标准检验合格，并附有产品合格证书后方可出厂。5.1检验分类：检验分出厂检验和型式检验。5.2风机出厂检验应全部符合3.2.2.5、4.2、3.3.7的规定。5.3型式检验应检验本标准规定的全部技术要求，下列情形之一时应进行型式检验。a）T艺原材料有改变时：
b）停产半年再生产时；
c）首台生产时：
d）国家质量技术监督部门提出进行型式检验时。5.4对批量生产的同型式同机号的风机，按GB/T13275和JB/T8822的规定进行机械运转试验。行业
6标志、包装、运输和贮存
6.1标志
JC/T879-2001
风机标牌应符合GB/T13306的规定，在风机标牌上应标有a）产品名称；
b）规格型号；
c）主要技术参数；
d）产品编号：
e）制造日期：
f）制造厂名称；
g）标准代号。
6.2风机包装应符合JB/T6444规定进行，其产品供货范围包括下列内容：a）风机本体：
b）电动机；
c）传动装置（电机直联除外）；d）联轴器；
e）皮带轮及三角带（皮带传动型）;f）导轨（皮带传动型）：
g）地脚螺栓：
h）产品合格证；
）产品使用维护说明书；
）产品外形安装及基础尺寸图；k）产品装箱单。
当需方对风机产品噪声有要求时，应按其噪声要求，选用消声装置，或采取相应的消声措施。6.3风机的运输应符合交通部门的有关规定。6.4风机应在库房内存放，禁止在露天环境下长期存放。在符合风机的安装和使用条件下，从风机使用时开始计算，保证期为12个月，但不得超过发货期18个月。中华人民共和国
建材行业标准
水泥工业用离心通风机技术条件Technical condition centrifugal ventilator for cement industryJC/T879-2001
国家建筑材料工业局标准化研究所出版发行地址：北京朝阳区管庄
邮政编码：100024
版权专用不得翻印
开本880×12301/16印张3/4字数10,0002001年10月第一次印剂
2001年10月第一版
编号1188
