【建筑材料行业标准(JC)】 汽车后窗电热玻璃

中华人民共和国建材行业标准
JCT6721997
汽车后窗电热玻璃
1997-08-05发布
国家建筑材料工业局
温各类提准行业涤料鱼费下装
1998-01-01实施
JC/T672-1997
本标准是参照德国“大众”汽车公司供货技术条件TL82b.45《电热后窗玻璃功能要求》和法国“标致汽车公司技术条件N36.07.10312V带加热丝窗玻璃》制定的。制定时对上述两技术条件进行了综合、精炼，保留了适合我国国情的技术要求，去掉了一些不必要的内容。本标准由全国汽车标准化技术委员会安全玻璃分技术委员会归口。本标准起草单位：中国建筑材料科学研究院玻璃科学研究所。汪如洋石新勇
本标准主要起草人：武存浩曾上堂1范围
中华人民共和国建材行业标准
汽车后窗电热玻璃
JC/T672-1997
本标准规定了汽车后窗电热玻璃的厚度，性能指标，试验方法，检验规则及标志、包装、运输、贮存等要求。适用于各类汽车后窗电热玻璃。2引用标准
下列标准包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1216-85外径千分尺
GB5137.1-1996汽车安全玻璃力学性能试验方法GB5137.2-1996汽车安全玻璃光学性能试验方法GB9656-1996汽车用安全玻璃
JC/T512-93汽车安全玻璃包装
JC/T673-1997汽车电热玻璃性能试验方法3要求
3.1厚度
制品的厚度应符合GB9656中5.1的规定。3.2透射比
电热玻璃的透射比应符合GB9656中5.2.2的规定。3.3抗冲击性
电热玻璃的抗冲击性应符合GB9656中5.12.2（b）的规定。3.4碎片状态
电热玻璃的碎片状态应符合GB9656中5.13.2的规定3.5电热性能
3.5.1不透明率
电热玻璃的不透明率应不大于3%，或符合相应产品技术条件的要求。取三块制品进行试验，三块制品均符合上述要求为合格，否则为不合格。3.5.2电插片焊接强度
电插片在方向与玻璃表面垂直、大于或等于80N的拉力作用2s后、不应从制品上脱落。取三块制品进行试验，三块制品均符合上述要求为合格，否则为不合格。3.5.3电插片抗弯曲性
制品上的电插片经3次试验后不应损坏。取三个电插片进行试验，三个电插片均符合上述要求为合格否则为不合格。3.5.4耐清洗剂性
国家建筑材料工业局1997-08-05批准营类标准行业资科兼费下载
1998-01-01实施
JC/T672-1997

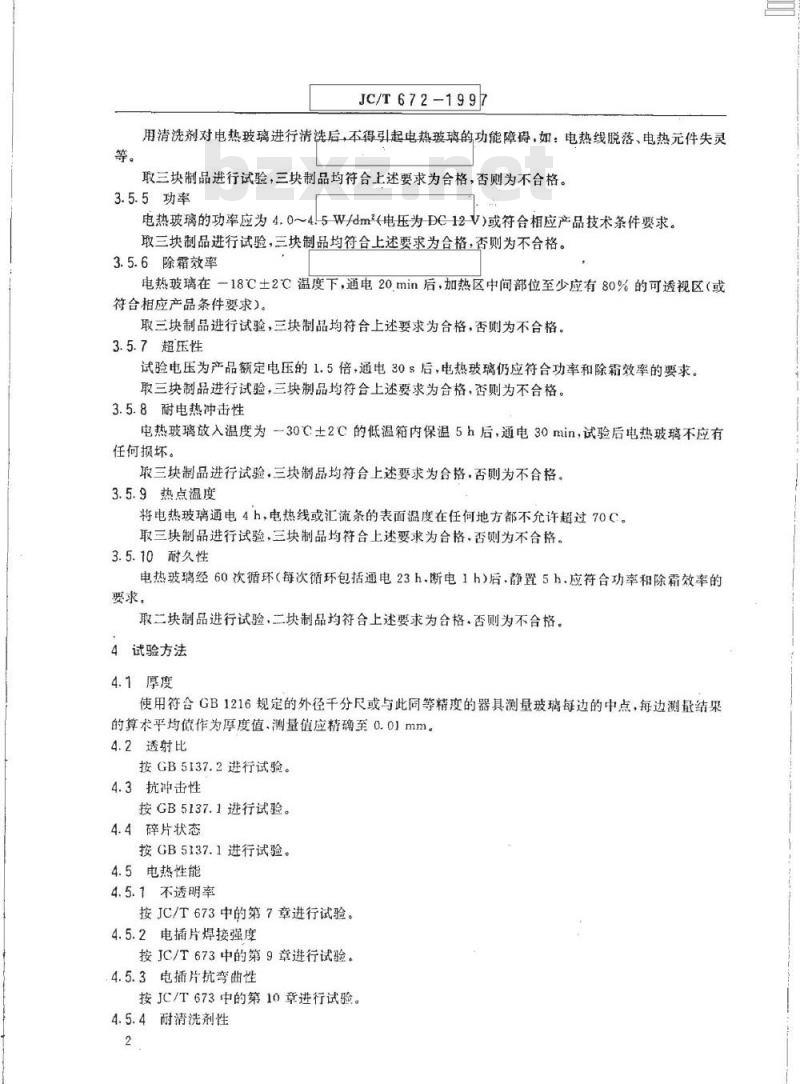

用清洗剂对电热玻璃进行清洗后，不得引起电热玻璃的功能障碍，如：电热线脱落、电热元件失灵取三块制品进行试验，三块制品均符合上述要求为合格，否则为不合格。3.5.5功率
电热玻璃的功率应为4.0~4.5W/dm*（电压为DC12V)或符合相应产品技术条件要求。取三块制品进行试验，三块制品均符合上述要求为合格，否则为不合格。3.5.6除霜效率
电热玻璃在一18℃土2℃温度下，通电20min后，加热区中间部位至少应有80%的可透视区（或符合相应产品条件要求）。
取三块制品进行试验，三块制品均符合上述要求为合格，否则为不合格。3.5.7超压性
试验电压为产品额定电压的1.5倍，通电30s后，电热玻璃仍应符合功率和除霜效率的要求。取三块制品进行试验，三块制品均符合上述要求为合格，否则为不合格。3.5.8耐电热冲击性
电热玻璃放入温度为-30℃土2℃的低温箱内保温5h后，通电30min，试验后电热玻璃不应有任何损坏。
取三块制品进行试验，三块制品均符合上述要求为合格，否则为不合格3.5.9热点温度
将电热玻璃通电4h，电热线或汇流条的表面温度在任何地方都不允许超过70C。取三块制品进行试验，三块制品均符合上述要求为合格.否则为不合格。3.5.10耐久性
电热玻璃经60次循环（每次循环包括通电23h.断电1h）后·静置5h.应符合功率和除霜效率的要求。
取二块制品进行试验，二块制品均符合上述要求为合格·否则为不合格。4试验方法
4.1厚度
使用符合GB1216规定的外径千分尺或与此同等精度的器具测量玻璃每边的中点，每边测量结果的算术平均值作为厚度值.测量值应精确至0.01mm。4.2透射比
按GB5137.2进行试验。
4.3抗冲击性
按GB5137.1进行试验。
4.4碎片状态
按GB5137.1进行试验。
4.5电热性能
4.5.1不透明率
按JC/T673中的第7章进行试验。4.5.2电插片焊接强度
按JC/T673中的第9章进行试验。4.5.3电插片抗弯曲性
按JC/T673中的第10章进行试验。4.5.4耐清洗剂性
按JC/T673中的第8章进行试验
4.5.5功率
JC/T672-1997
按JC/T673中的第11章进行试验。4.5.6除霜效率
按JC/T673中的第12章进行试验。4.5.7超压性
按JC/T673中的第13章进行试验。4.5.8耐电热冲击性wwW.bzxz.Net
按JC/T673中的第15章进行试验。4.5.9热点温度
按JC/T673中的第14章进行试验。4.5.10耐久性
按JC/T673中的第19章进行试验。5检验规则
5.1检验分类
5.1.1出厂检验
检验项目为厚度、功率、热点温度和电插片焊接强度。5.1.2型式检验
检验项目为本标准规定的产品的全部技术要求。有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定：b）正式生产后.如结构、材料、工艺有较大改变，可能影响产品性能时；e）正常生产满1年时；
d）产品停产满1年后.恢复生产时；e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督机构提出型式检验要求时。5.2组批与抽样规则
一批产品应是用同批原材料、同种生产工艺制备、具有相同公称厚度和相同型号的每500片制品（不足500片时也按一批计）。
抽样检验时，按检验项目所要求的数量从一批产品中随机抽取。5.3判定规则
按本标准第3章规定的相应条款进行产品单项性能合格判定，若上述各项中有1项或1项以上不合格，则该批产品不合格。
6标志、包装、运输与贮存
6.1标志
6.1.1产品标志
每块产品的右下角或左下角必须有不易擦掉的生产厂名或商标标志。6.1.2包装标志
每个包装箱上应标明箱内包装产品的名称、规格、数量、质量等级、收货单位、生产厂名、出厂日期，并贴上（或写上）“小心轻放、防潮、向上”的标志。6.2包装
泰标准行业路：
经费下
包装应符合JC/T512的规定
6.3运输
JC/T672-1997
包装箱不得平放或斜放，长度方向应与车辆运动方向相同，并应有防雨措施。6.4存
制品需在通风良好和干燥的室内保存。按
中华人民共和国建材
行业际准
汽车后窗电热玻璃
JC/T672-1997
国家建筑材料工业局标准化研充所出版发行地址：北京朝阳区管庄
郎政编码：100024
电话：65755125
机械科学研究院标准出版中心印剧版权专有不得翻印
开本880×12301/16印张3/4字数10，0001997年12月第一版1997年12月第一次印刷编号1077
