【建筑材料行业标准(JC)】 水泥助磨剂

各案号：752-1997
中华人民共和宝建材行业业标准JC/T667-7997
水泥粉磨用工艺外加剂
Processing additions for use inthe manufacture of hydraulic cement1 9 9 7-0 5-3 0发布
国家建筑材料工业局发布
1997-12-01实施
JC/T6671997

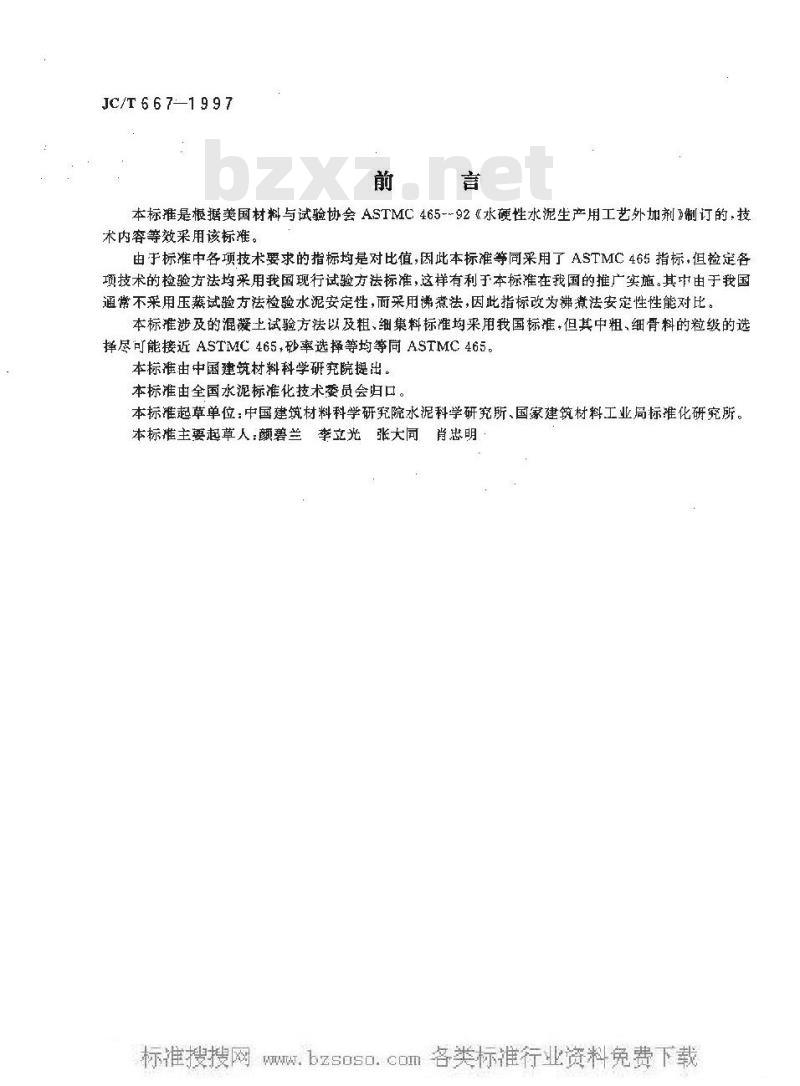

本标准是根据美国材料与试验协会ASTMC 465-~92《水硬性水泥生产用工艺外加剂》制订的.技术内容等效采用该标准。
由于标准中各项技术要求的指标均是对比值,困此本标准等同采用了ASTMC 465指标，但检定各项技术的检验方法均采用我国现行试验方法标准，这样有利于本标准在我国的推广实施。其中由于我国通常不采用压蒸试验方法检验水泥安定性，而采用佛煮法，因此指标改为沸煮法安定性性能对比。本标推涉及的混凝上试验方法以及粗、细集料标准均采用我国标准，但其中粗、细骨料的粒级的选择尽可能接近ASTMC465，砂率选择等均等同ASTMC465。本标准由中国建筑材料科学研究院提出。本标准由全国水泥标准化技术委员会归口，本标准起草单位：中国建筑材料科学研究院水泥科学研究所、国家建筑材料工业局标雅化研究所。本标准主要起草人：颜碧兰李立光张大同肖忠明1范围

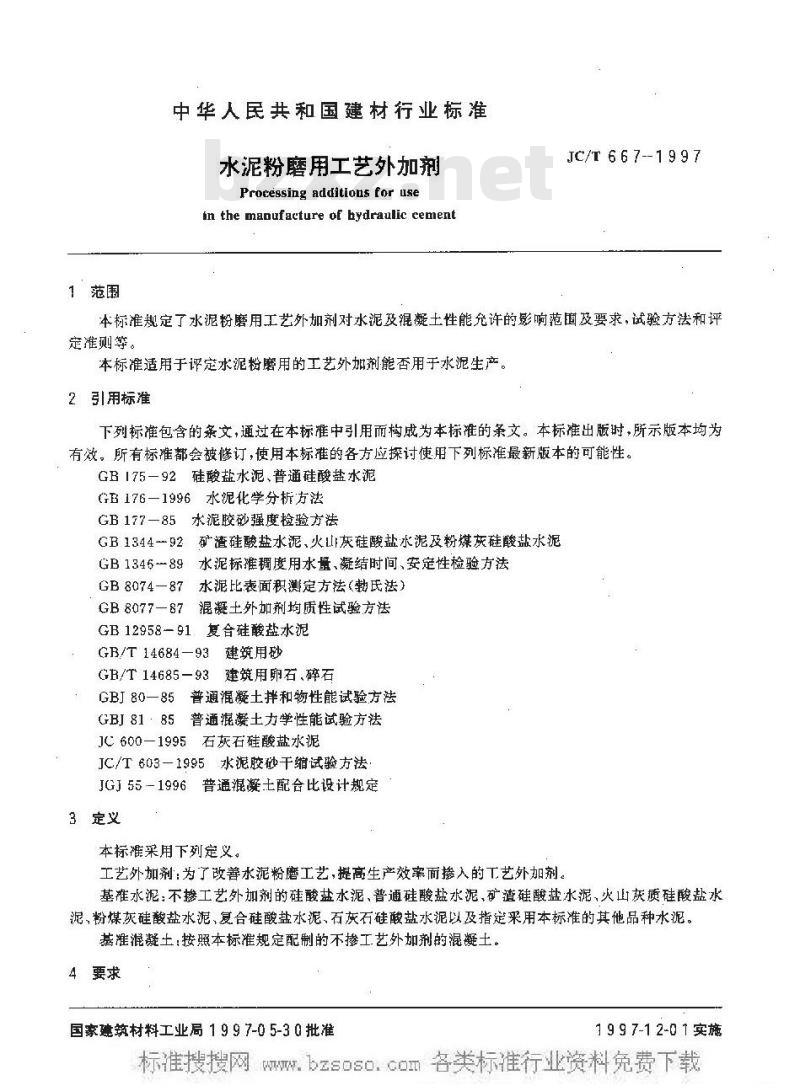

中华人民共和国建材行业标准
水泥粉磨用工艺外加剂
Processing additions for usein the manufacture of bydraulic cementJC/T 6 6 7 -- 1 9 9 7
本标准规定了水泥粉磨用工艺外加剂对水泥及混凝土性能允许的影响范画及要求，试验方法和评定准则等。
本标准适用于评定水泥粉磨用的工艺外加剂能否用于水泥生产。2 引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB175—92硅酸盐水泥、普通硅酸盐水泥GB176—1996水泥化学分析方法
GB177—85水泥胶砂强度检验方法GB1344-92矿渣硅酸盐水泥、火LF灰硅酸盐水泥及粉煤灰硅酸盐水泥GB 1346-897
水泥标推稠度用水量，凝结时间、安定性检验方法GB 8074—87
水泥比表面积测定方法（勒氏法）GB8077-87混凝土外加剂均质性试验方法GB12958-91 复合硅酸盐水泥
GB/T14684—93建筑用砂
建筑用卵石、碎石
GB/T 14685-93
GBJ80-85普通混凝土拌和物性能试验方法GBJ8185普通混凝土力学性能试验方法JC600—1995石灰石硅酸盐水泥
JC/T603—1995水泥胶砂干缩试验方法JGJ55-1996普通混凝配合比设计规定3定义
本标准采用下列定义。
工艺外加剂：为了改善水泥粉磨工艺，提高生产效率而掺人的工艺外加剂、基雄水泥：不掺工艺外加剂的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥，火山灰质硅酸盐水泥，粉煤灰硅酸盐水泥、复合硅酸盐水泥，石灰石硅酸盐水泥以及指定采用本标准的其他品种水泥。基准溉凝土：按照本标准规定配制的不掺工艺外加剂的混凝土。4要求
国家建筑材料工业局1997-05-30批准1 9 9 7-1 2-0 1 实施
JC/T 6 6 7-19 97

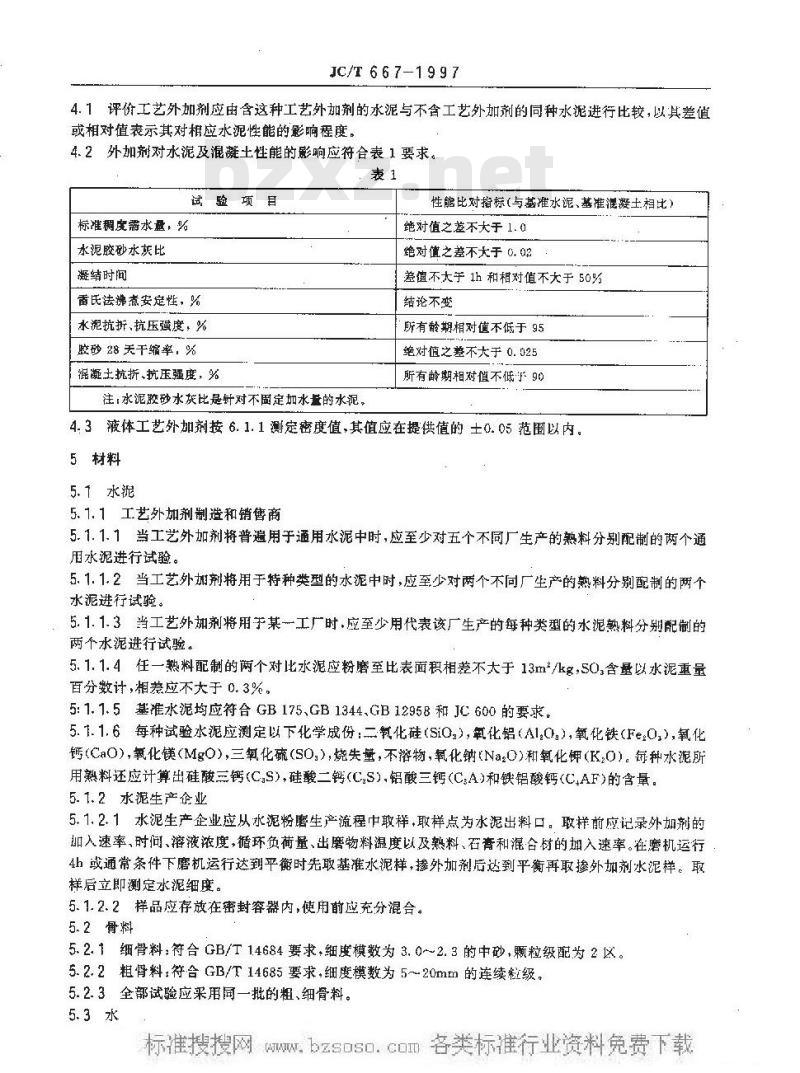

4.1评价工艺外加剂应由含这种工艺外加剂的水泥与不含工艺外加剂的同种水泥进行比较，以其差值或相对值表示其对相应水泥性能的影响程度。4.2外加剂对水泥及混凝土性能的影响应符合表1要求。表1
试验项目
标准稠度需水盘，%
水泥胶砂水灰比
凝结时间
雷氏法沸煮安定性，%
水泥抗折、抗压强度，%
胶砂28天干缩率，%
混凝土抗折、抗压强度，%
注：水泥胶砂水灰比是针对不固定加水量的水泥，性能比对指标（与基准水泥、基准混凝土相比）绝对值之差不大于1.0
绝对值之差不大于6.02
差值不大于1h和相对值不大于50%结论不变
所有龄期相对值不低于 95
绝对值之差不大于0.025
所有龄期相对值不低于90
4.3腋体工艺外加剂按6.1.1测定密度值，其值应在提供值的土0.05范围以内。5材料
5.1水泥
5.1.1工艺外加剂制造和销售商
5.1.1.1当工艺外加剂将普遍用于通用水泥中时，应至少对五个不同厂生产的熟料分别配制的两个通用水泥进行试验。
5.1.1.2当工艺外加剂将用于特种类型的水泥中时，应至少对两个不同厂生产的熟料分别配制的两个水泥进行试验。
5.1.1.3当工艺外加剂将用于某一工广时应至少用代表该厂生产的每种类型的水泥熟料分别配制的两个水泥进行试验。
5.1.1.4任一熟料配制的两个对比水泥应粉磨至比表面积相差不大于13m/kg，50,含量以水泥重量百分数计，相差应不大于0.3%。5:1.1.5基准水泥均应符合GB175、GB1344、GB12958和JC600的要求。5.1.1.6每种试验水泥应测定以下化学成份：二氧化硅（SiO.)，氧化铝（A1.O.），氧化铁（Fe20,），氧化钙(CaO)，氧化镁（MgO)三氧化硫（SO,),烧失量，不溶物，氧化钠(Na2O)和氧化钾（K,O）。每种水滤所用熟料还应计算出硅酸三钙(CaS)，硅酸二钙(C,S).铝酸三钙(CsA)和铁铝酸钙(CAF)的含量。5.1.2水泥生产企业
5.1.2.1水泥生产企业应从水泥粉磨生产流程中敢样，取样点为水泥出料口。取样前应记录外加剂的加入速率、时问、溶液浓度，循环负荷量、出磨物料温度以及熟料、石膏和混合材的加入速率。在磨机运行4h或通常条件下磨机运行达到平衡时先取基准水泥样，掺外加剂后达到平衡再取掺外加剂水泥样。取样后立即测定水泥细度。
5.1.2.2样品应存放在密封容器内，使用前应充分混合。5.2骨料下载标准就来标准下载网
5.2.1细骨料；符合GB/T14684要求，细度模数为3.0~2.3的中砂，颗粒级配为2区。5.2.2粗肾料，符合GB/T14685要求，细度模数为5～20mm的连续粒级。5.2.3全部试验应采用同一批的粗、细骨料。5.3水

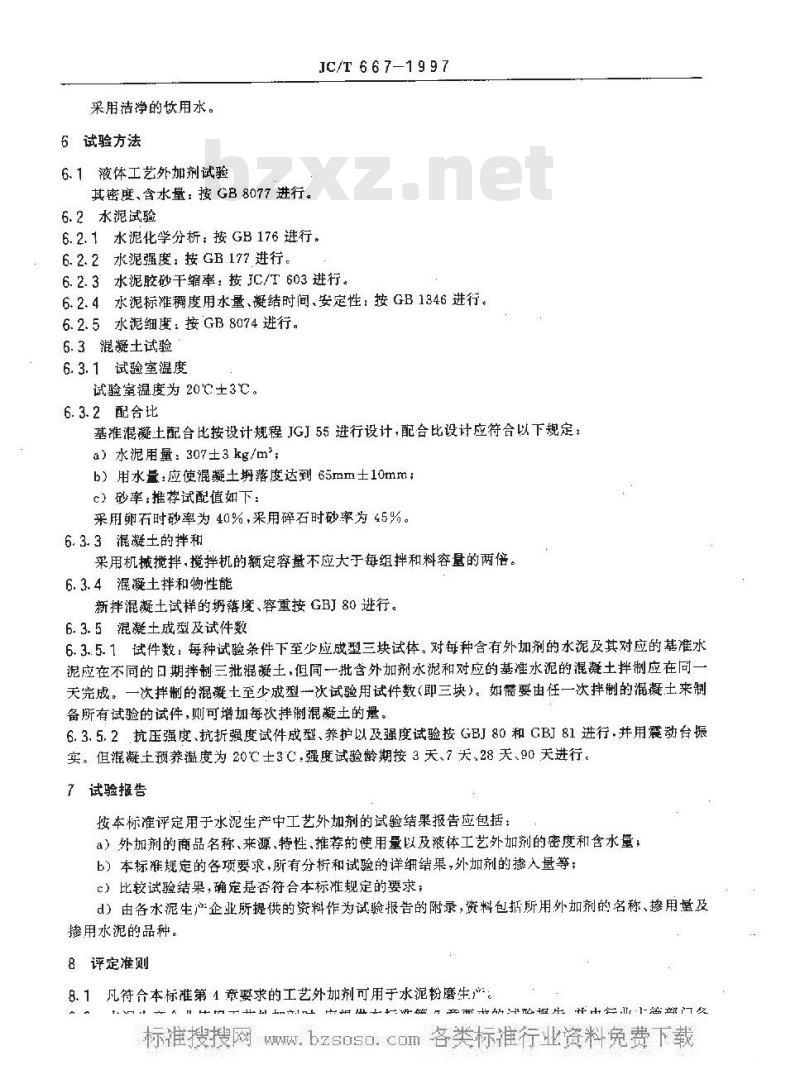

Ww采用洁净的饮用水。
6试验方法
6.1液体工艺外加剂试验
其密度、含水量：按GB8077进行。6.2水泥试验
6.2.1水泥化学分析：按GB176进行。6.2.2水泥强度：按GB177进行。JC/T 6 6 7-19 9 7
6.2.3水泥胶砂干缩率：按JC/T603进行。6.2.4水泥标准稠度用水量、凝结时间、安定性：按GB1846进行。6.2.5水泥细魔：按GB8074进行。6.3混凝土试验
6.3.1试验室温度
试验室温度为20℃±3℃。
6.3.2配合比
基准混凝土配合比按设计规程JGJ55进行设计，配合比设计应符合以下规定：a）水泥用量：307±3kg/m；
b）用水：应使混凝土落度达到65mm士10mmc）砂率：推荐试配值如下：
采用卵石时砂率为40%，采用碎石时砂率为45%。6.3.3混凝土的拌和
采用机械搅拌，搅拌机的额定容量不应大于每组拌和料容量的两倍。6.3.4混凝土拌和物性能
新拌混凝土试样的落度、容重按接GBJ80进行。6.3.5混凝土成型及试件数
6.3.5.1试件数：每种试验条件下至少应成型三块试体。对每种含有外加剂的水泥及其对应的基准水泥应在不同的日期拌制三批混凝土，但同一批含外加剂水泥和对应的基准水泥的混凝土拌制应在同一天完成。一次拌制的混凝士至少成型一次试验用试件数（即三块）。如需要由任一次拌制的混凝士来制备所有试验的试件，则可增加每次拌制混凝土的量。6.3.5.2抗压强度、抗折强度试件成型、养护以及强度试验按GBJ80和GBJ81进行.并用震动台振实。但混凝土预养温度为20℃3℃.强度试验龄期按3天、7天，28天、90天进行。7试验据告
按本标准评定用于水泥生产中工艺外加剂的试验结果报告应包括：a）外加剂的商品名称、来源、特性，推荐的使用量以及液体工艺外加剂的密度和含水量，b）本标准规定的各项要求，所有分析和试验的详细结果，外加剂的掺入量等；c）比较试验结果，确定是否符合本标准规定的要求；d）由各水泥生产企业所提供的资料作为试验报告的附录，资料包括所用外加剂的名称、掺用量及掺用水泥的品种。
8评定准则
8.1凡符合本标准第4章要求的工艺外加剂可用于水泥粉磨生*.E-
JC/T 6671997
案、核准后方可用于水泥生产。质盘管理部门可按本标准要求对其所用工艺外加剂进行监暨、考核。8.3水泥生产企业与外加剂制造或销售商因掺加工艺外加剂引起的质量纠纷由国家认可的水泥质量检验机构进行仲裁检验。
中华人民共和国建材
行业标准
水泥粉磨用工艺外加剂
Processing additions for usein the manufacture of hydraulic cementJC/T 667-1997
围家建筑材料工业局标准化研究所出版发行地址：北京朝阳区管庄
邮政编码：100024
电话：65755125
机械科学研究院标准出版中心印剧版权专有不得翻印
开本880×12301/16印张%学数10,C001997年11月第一版1997年11月第一次印刷印数1-1000定价6.00元
编号 16074
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
