【建筑材料行业标准(JC)】 玻璃材料弯曲强度试验方法

JC/T 676-1997

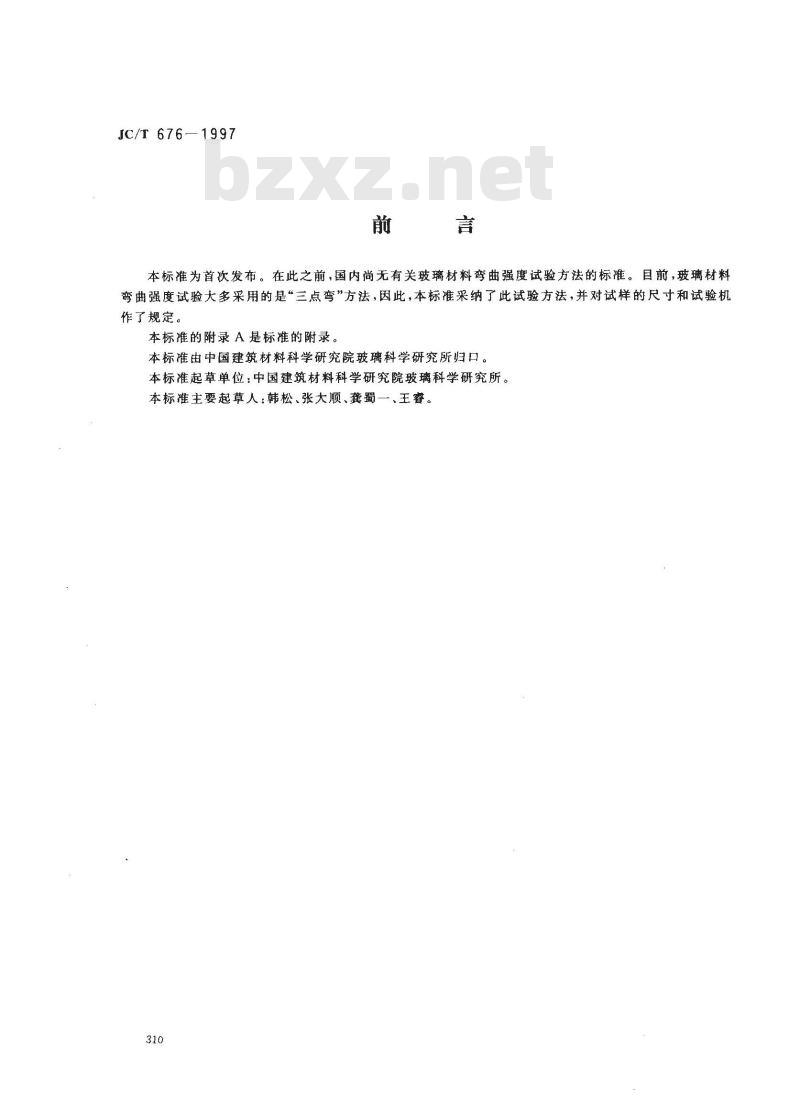

本标准为首次发布。在此之前，国内尚无有关玻璃材料弯曲强度试验方法的标准。目前，玻璃材料弯曲强度试验大多采用的是“三点弯”方法，因此，本标准采纳了此试验方法，并对试样的尺寸和试验机作了规定。
本标准的附录A是标准的附录。
本标准由中国建筑材料科学研究院玻璃科学研究所归口。本标准起草单位：中国建筑材料科学研究院玻璃科学研究所。本标雅主要起草人：韩松、张大顺、龚蜀一、王睿。310
1范围

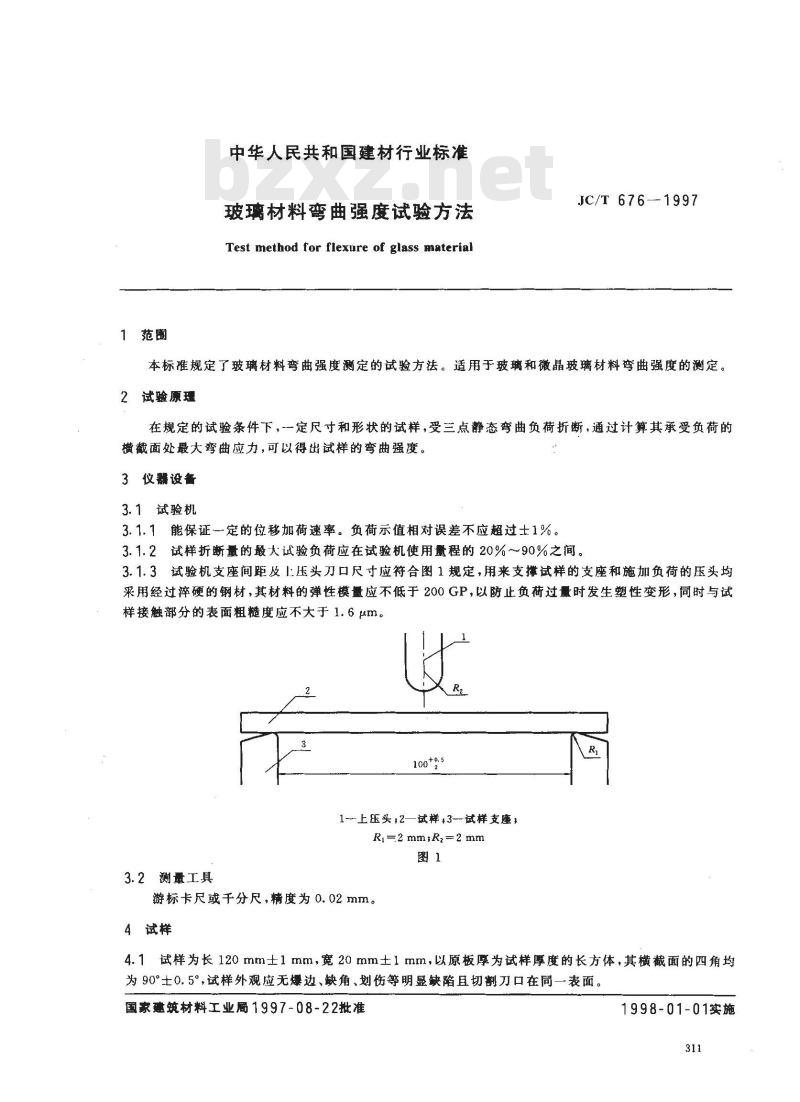

中华人民共和国建材行业标准
玻璃材料弯曲强度试验方法
Test method for flexure of glass materialJC/T676-1997
本标准规定了玻璃材料弯曲强度测定的试验方法。适用于玻璃和微晶玻璃材料弯曲强度的测定。2试验原理
在规定的试验条件下，一定尺寸和形状的试样，受三点静态弯曲负荷折断，通过计算其承受负荷的横截面处最大鸾曲应力，可以得出试样的弯曲强度。3仪器设备
3.1试验机
3.1.1能保证一定的位移加荷速率。负荷示值相对误差不应超过士1%。3.1.2试样折断量的最大试验负荷应在试验机使用量程的20%～90%之间。3.1.3试验机支座间距及1压头刀口尺寸应符合图1规定，用来支撑试样的支座和施加负荷的压头均采用经过率硬的钢材，其材料的弹性模量应不低于200GP，以防止负荷过量时发生塑性变形，同时与试样接触部分的表面粗糙度应不大于1.6μm。R
1上压头,2—试样,3-试样支座，R=2mmRz-2 mm
3.2测量工具
游标卡尺或千分尺，精度为0.02mm。4试样
4.1试样为长120mm士1mm，宽20mm土1mm，以原板厚为试样厚度的长方体，其横截面的四角均为90°士0.5°，试样外观应无爆边、缺角、划伤等明显缺陷且切割刀口在同一表面。国家建筑材料工业局1997-08-22批准1998-01-01实施
4.2每组试样不少于15个。
5试验程序
JC/T 676-1997
5.1用游标卡尺或干分尺测量试样中部的宽度和厚度，精确至0.05mm。5.2调整两支点间距至100g5mm。5.3将试样有切割刀口的一面朝上放在支座上，伸出支座两端的距离应相等。5.4在试样的负荷点上，以5mm/min的位移速度加荷，记录试样断裂时的大负荷。5.5断裂应产生在试样三等分中间部分，否则应以新试样替补上重新试验，以保证每组试样原来的数量。
5.6每一试样断裂后，应用毛刷或软布仔细清扫压头和支座。以清除碎玻璃渣。6结果计算
6.1试样湾曲强度的单值按式(1)计算：dp
式中：b——试样的弯曲强度,MPa，P——试样断裂时的最大负荷,N;L
一试样支座间的距离,mm;
b一一试样宽度，mm；
d-—试样厚度,mm。
6.2标准差按式(2)计算：
式中：S—-标准差,MPa；Www.bzxZ.net
—被测的有效试样的数量;
Ob——各试样的弯曲强度,MPa。3PL
Zo-(Zo)\/n.
6.3按附录A(标准的附录)进行数据处理，以有效数据的算术平均值和标准差表示。取 3位有效数字。7试验报告
弯曲强度试验报告应包括下列内容：a）委托单位，
b）试样名称、规格及编号；
c）每一试样的宽度和厚度，断裂时最大负荷；d）试样弯曲强度的单值、平均值及标准差，e）试样机型号及所选用的量程；f）试验单位、人员；
g）试验日期。
JC/T676—1997

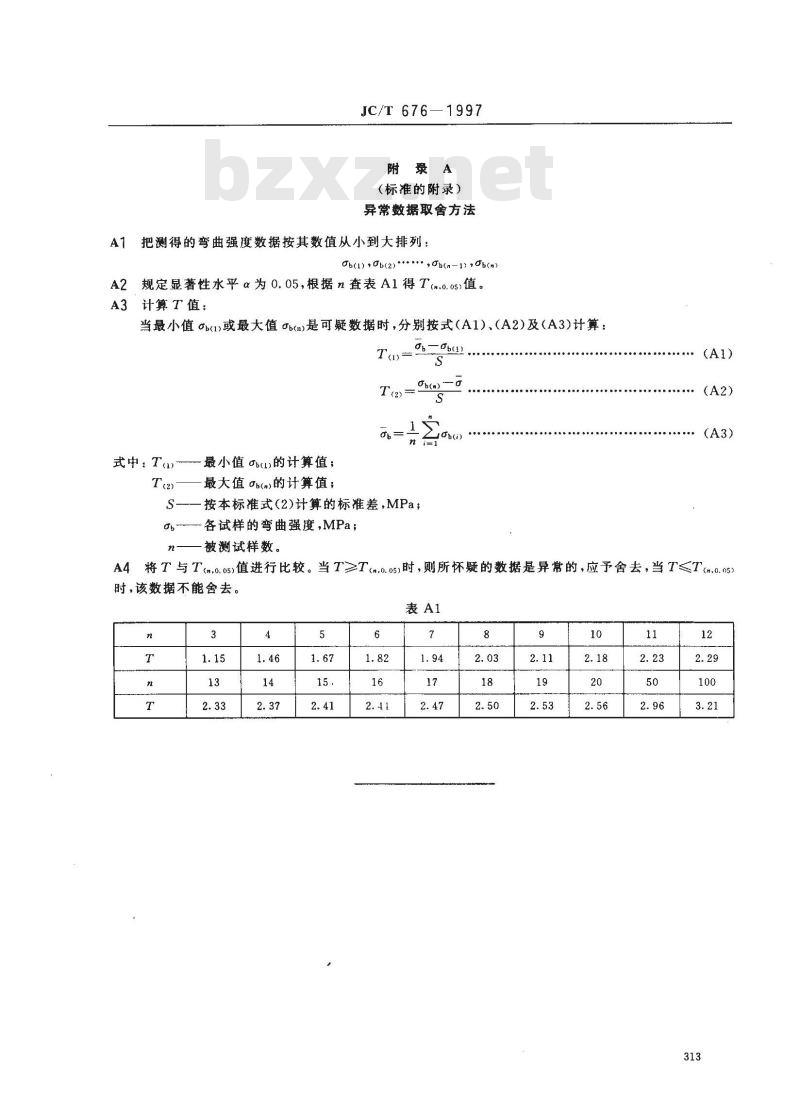

附录A
（标准的附录）
异常数据取舍方法
A1把测得的弯曲强度数据按其数值从小到大排列：Gb(1) Ob(2) *...*,Gb(n-1) ,Ob(n)A2
规定显著性水平α为0.05，根据n查表A1得T(n.0.0s)值。A3计算T值：
当最小值b(1)或最大值b(n)是可疑数据时，分别按式（A1)、（A2)及（A3)计算：T)=
式中：Ta)最小值 b(1)的计算值;T(2) —
最大值b(m)的计算值；
S--—按本标准式（2)计算的标准差，MPa；d各试样的弯曲强度,MPa；
被测试样数。
A4将T与 T小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
