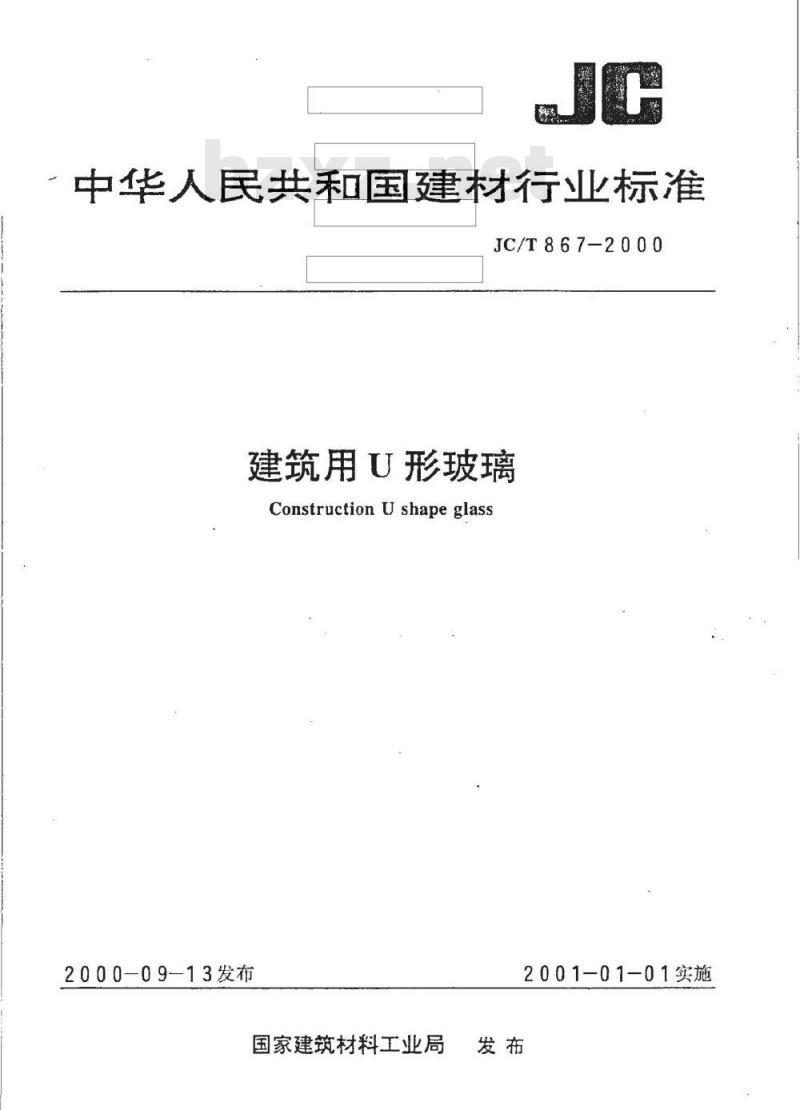

【建筑材料行业标准(JC)】 建筑用U形玻璃

中华人民共和国建材行业标准
JC/T867-2000
建筑用U形玻璃
ConstructionU shapeglass
2000-09-13发布
国家建筑材料工业局
标准技照品
2001-01-01实施
各准标准行业资料免费
JC/T867-2000

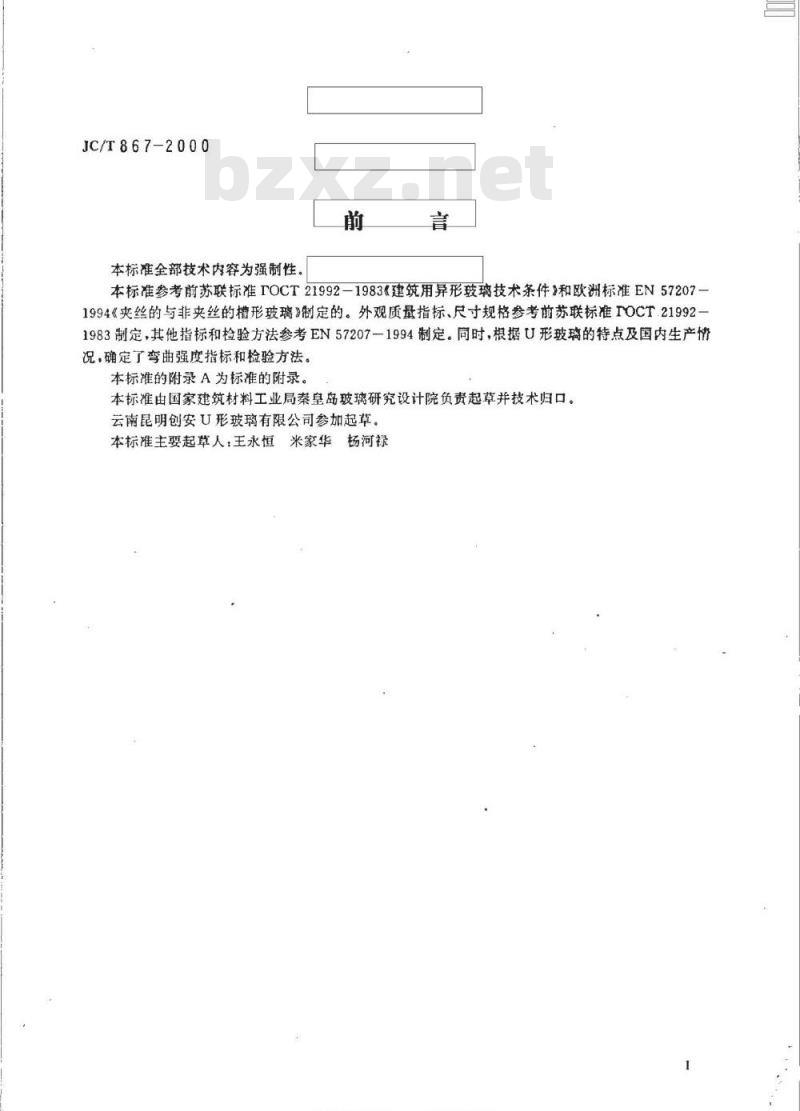

本标准全部技术内容为强制性。言
本标准参考前苏联标准TOCT21992-1983《建筑用异形玻璃技术条件》和欧洲标准EN57207-1994《夹丝的与非夹丝的槽形玻璃》制定的。外观质量指标、尺寸规格参考前苏联标准IOCT21992-1983制定，其他指标和检验方法参考EN57207一1994制定。同时，根据U形玻璃的特点及国内生产情况，确定了弯曲强度指标和检验方法。本标准的附录A为标准的附录。
本标准由国家建筑材料工业局秦皇岛玻璃研究设计院负责起草并技术归口。云南昆明创安U形玻璃有限公司参加起草。本标准主要起草人，王永恒米家华杨河禄客类标准行

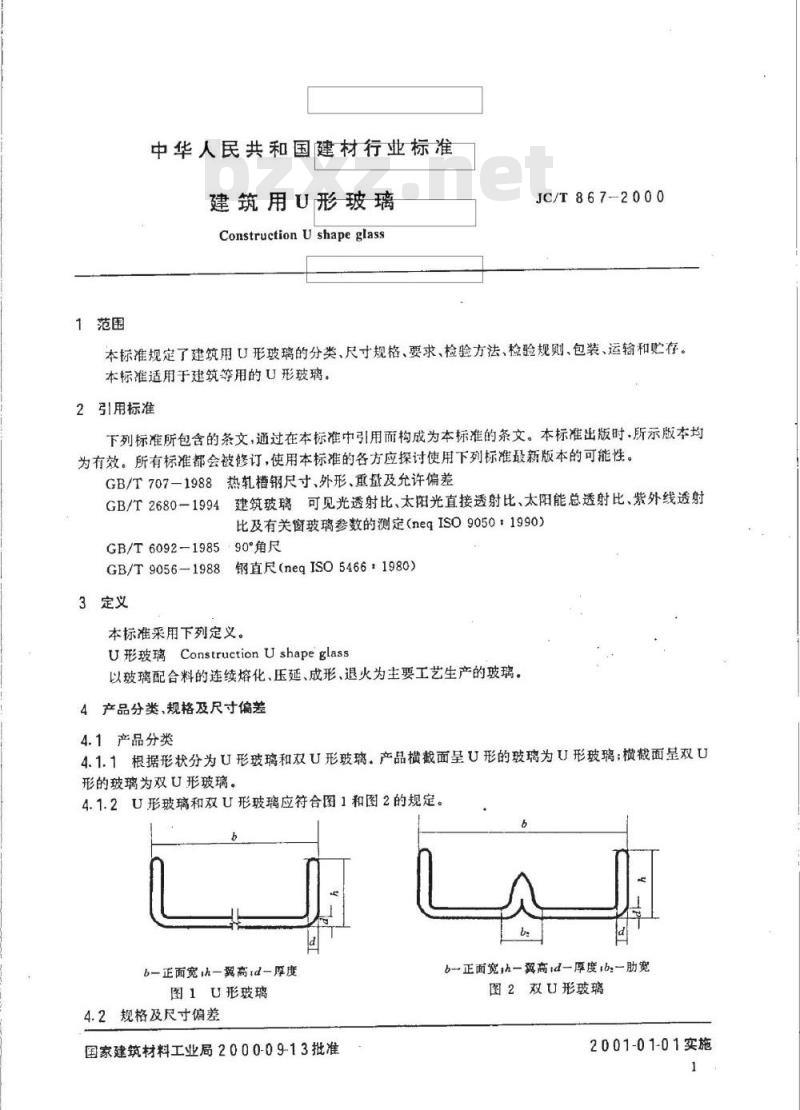

1范围
中华人民共和国建材行业标准
建筑用U形玻璃
Construction U shape glass
JC/T867-2000
本标准规定了建筑用U形玻璃的分类、尺寸规格、要求、检验方法、检验规则、包装、运输和贮存。本标准适用于建筑等用的U形玻璃。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时·所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T707一1988热轧槽钢尺寸、外形、重量及允许偏差GB/T2680一1994建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定（negISO9050，1990）GB/T6092—198590°角尺
GB/T9056-1988钢直尺（negISO5466：1980）3定义
本标准采用下列定义。
U形玻璃ConstructionUshapeglass以玻璃配合料的连续熔化、压延、成形、退火为主要工艺生产的玻璃。4产品分类、规格及尺寸偏差
4.1产品分类
4.1.1根据形状分为U形玻璃和双U形玻璃。产品横截面呈U形的玻璃为U形玻璃；横裁面呈双U形的玻璃为双U形玻璃。
4.1.2U形玻璃和双U形玻璃应符合图1和图2的规定。b
b一正面宽h一翼高d一厚度
图1U形玻璃
4.2规格及尺寸偏差
国家建筑材料工业局2000-09-13批准无准技照
b正面宽:h一翼高id一厚度tb一肋宽图2双U形玻璃
2001-01-01实施
JC/T867-2000

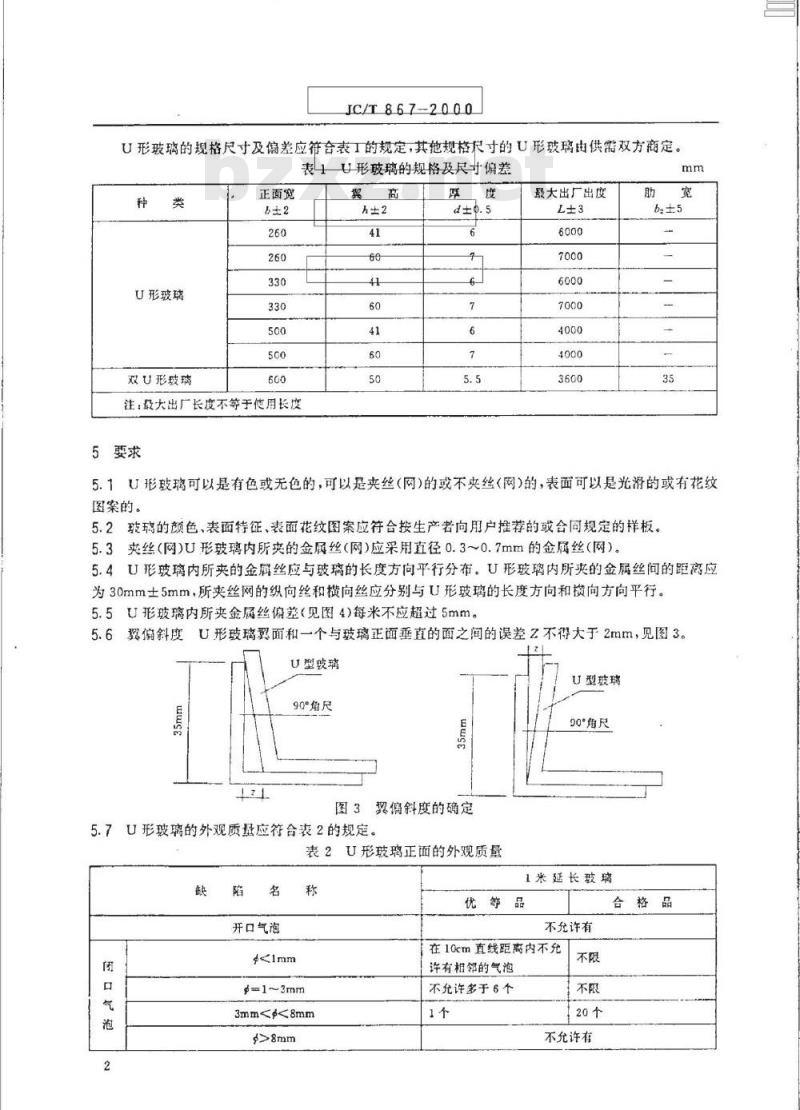

U形玻璃的规格尺寸及偏差应符合表I的规定，其他规格尺寸的U形玻璃由供需双方商定。表形玻璃的规格及尽寸偏差
U形玻璃
双U形玻璃
正面宽
为±2
注：般大出厂长度不等于使用长度5要求
为±2
最大出厂出度
5.1U形玻璃可以是有色或无色的，可以是夹丝（网）的或不夹丝(网)的，表面可以是光滑的或有花纹图案的。
5.2玻璃的颜色、表面待征、表面花纹图案应符合按生产者向用户推荐的或合同规定的样板。5.3夹丝（网）U形玻璃内所夹的金属丝（网）应采用直径0.3～0.7mm的金属丝（网）。5.4U形玻璃内所夹的金属丝应与玻璃的长度方向平行分布。U形玻璃内所夹的金属丝间的距离应为30mm士5mm，所夹丝网的纵向丝和横向丝应分别与U形玻璃的长度方向和横向方向平行。5.5U形玻璃内所夹金属丝偏差（见图4)每米不应超过5mm。5.6翼偏斜度
U形玻璃翼面和一个与玻璃正面垂直的面之间的误差z不得大于2mm，见图3。12
U型玻璃
U型玻璃
90°角尺
图3翼偏斜度的确定
5.7U形玻璃的外观质量应符合表2的规定。表2U形玻璃正面的外观质量
开口气泡
90°角尺
1米延长玻璃
优等品
不充许有
在10cm直线距离内不允
许有相邻的气泡
g=1~3mm
3mm<<8mm
不允许多于6个
不允许有
合格品
缺陷名
破坏性疙瘩（未焙化的耐火材料颗粒）称
JC/T867-2000

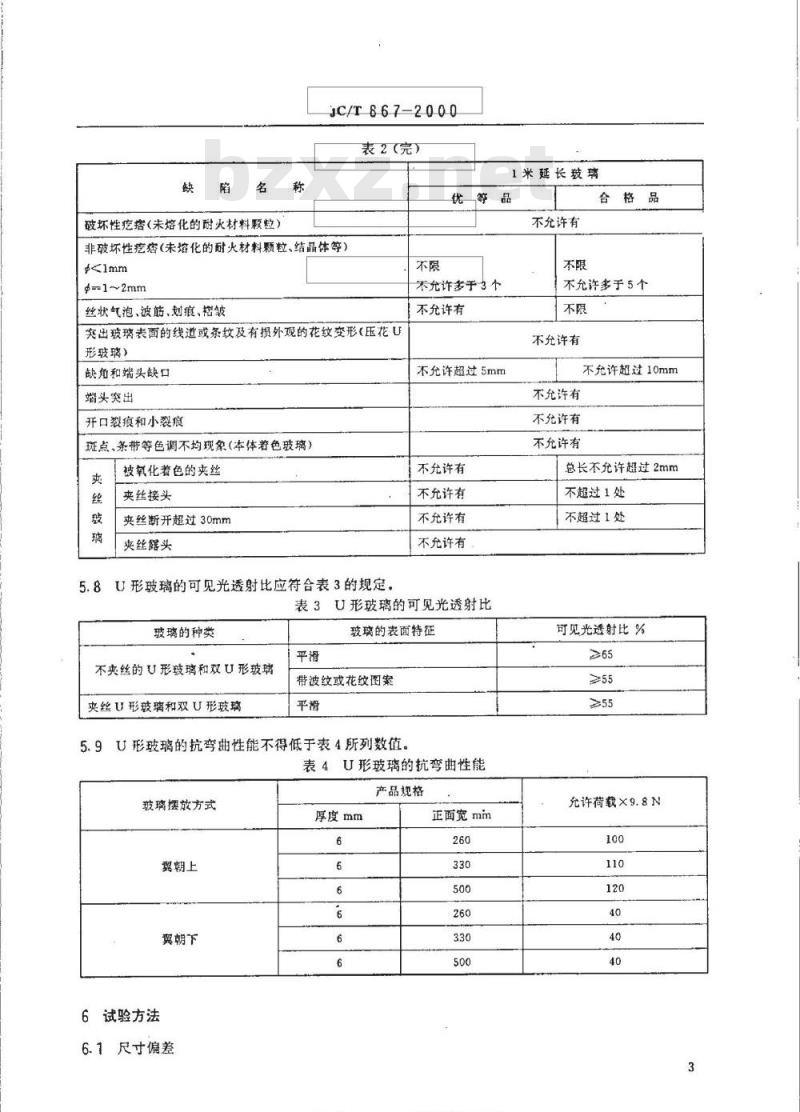

表2（完）
1米延长鼓璃
优等品
非破坏性疙疮（未熔化的耐火材料颗粒、结品体等）<1mm
9=-1~2mm
丝状气泡、波筋、划痕、糟皱
突出玻璃表面的线道或条纹及有损外观的花纹变形（压花U形玻璃）
缺角和端头缺口
蜡头突出
开口裂痕和小裂痕bzxZ.net
班点、条带等色调不均现象（本体着色玻璃）夹
被氧化着色的夹丝
夹丝接头
夹丝断开超过30mm
夹丝露头
U形玻璃的可见光透射比应符合表3的规定，5.8
不允许多于3个
不允许有
不允许超过5mm
不允许有
不充许有
不允许有
不允许有
表3U形玻璃的可见光透射比
玻璃的种类
不夹丝的U形玻璃和双U形玻璃
夹丝U形玻璃和双U形玻璃
玻璃的表面特征
带波纹或花纹图案
U形玻璃的抗弯曲性能不得低于表4所列数值，5.9
表4U形玻璃的抗弯曲性能
玻璃摆放方式
翼朝上
翼朝下
试验方法
6.1尺寸偏差
厚度mm
产品规格
正面宽mim
标准投控区四品上品品品品各类标准行业资料免费下车不充许有
合格品
不允许多于5个
不允许有
不允许超过10mm
不允许有
不允许有
不允许有
总长不允许超过2mm
不超过1处
不超过1处
可见光透射比%
允许荷载×9.8N
IC/T867-2000
6.1.1U形玻璃的正面宽和翼高用游标卡尺在玻璃的两端测量.取其平均值。6.1.2U形玻璃的厚度用游标卡尺从玻璃正面及翼的每端测量。6.1.3U形玻璃的长度用钢卷尺沿玻璃正面的中央测量。6.2翼俯斜度的测量。随机抽取U形玻璃20块，用符合GB/T6092的90°角尺进行测。将90°角尺紧贴U形玻璃，然后用塞尺测量翠面与直尺之间的最大距离。6.3金属丝偏差的测量。随机抽取ü形玻璃20块。将一根真的铁丝或一个直尺的边作为参照物.罩于与玻璃正面中心轴线平行的位置上用符合GB/T9056的钮直且测出金属丝相对于该参照物的偏斜距离Y。见图4。
图4金属丝偏差的测量
6.4U形玻璃的外观质盘在散射光照条件下距离玻璃1m处目测检查。具体尺寸用符合GB/T9056的钢直尺测量。
6.5可见光透射比测定：随机抽取U形玻璃20块，按GB/T2680进行测定。6.6U形玻璃的抗弯曲性能按附录A进行测定。7检验规则
7.1检验分类
检验分出厂检验和型式检验。出厂检验项目为尺寸偏差和外观质量。型式检验项目为本标准规定的全部技术要求。
7.2抽样与组批规则
7.2.1产品的尺寸偏差、外观质量按表5规定进行随机抽样。装5U形玻璃抽样检测取样
每批玻璃数
91~150
151~280
281~500
5011200
检验阶段
第一次
第二次
第一次
第二次
第一次
第二次
第一次
第二次
第一次
第二次
一次样品盘
二次样品累计量
允许的不合格品数
7.2.2对产品的其他性能，根据试验方法所要求的数量从该批产品中随机抽取。7.2.3以同等规格、同等颜色、同等表面状态、同等夹丝的玻璃组成一批。4
基准不合格品数
7.3判定规则
JC/T867-2000
7.3.1第一次取样时，如果不合格的玻璃块数小手或等手允许的不合格品数，则该批玻璃为合格。若不合格的玻璃块数大于或等于基准不合格品数，则该批玻璃被视为不合格，无须进行第二次取样。如果每一次取样中不合格的玻璃的块数大于允许的不合格品数，但小于基准不合格品数，则应进行第二次取样。
7.3.2如果两次样品的累计量中不合格的玻璃块数小于或等于允许的不合格品数，则这批玻璃为合格。如果两次样品的累计量不合格的玻璃块数大于或等于基准不合格品数，则该批玻璃被视为不合格。7.3.3U形玻璃的金属丝偏差、翼偏斜度、可见光透射比和抗弯曲性能也应符合5.5、5.6、5.8、5.9的规定。否则认为该项不合格。
7.3.4若上述各项中有一项不合格，则认为该批产品不合格。8标志、包装、运输和贮存
8.1同品种、同规格、同等级的U形或双U形玻璃应翼对翼成对扣在一起，数对为一组，用胶带纸或塑料编织带捆绑，装入木箱，箱内可填泡沫塑料等材料起固定和缓冲作用。包装箱外面应标有“易碎\的字样或标记。
8.2每个包装箱内应附有一张装箱单，内容包括：a）生产厂名称和产品商标：
b）玻璃型号、颜色：
c）玻璃数量（m)；
d）包装员号码及包装日期。
8.3U形玻璃可用任何运输工具运输。装运时，应使玻璃的端头朝着运输工具的运动方向。8.4U形玻璃应正面垂直码放在通风良好的场所，码放高度不得多于六层。5
类标业
A1装置和材料
四等标准砖码。
JC/T867-2000
附录A
（标准的附录）
U形玻璃抗弯曲性能试验方法
支架，用符合GB/T707的槽钢制成，见图A1。510
A2试样
图A1支架
随机抽取长度为2000mm（或2500mm）的U形玻璃20块作为试样。A3试验方法
单位：mm
将U形玻璃试样放在支架上，玻璃与支架之间放置宽80mm、厚20mm的聚苯乙烯泡沫垫。玻璃的两头端部各距泡沫垫中心100mm，支架间距离2m。见图A2。100
L-200C
图A2U形玻璃的放置
单位：mm
将测试玻璃翼边向上或向下，水平放置于泡沫垫上，调整好距离，在其跨距中心处设高度游标卡尺，此时游标卡尺的读数为挠度的基准读数，然后在玻璃中部放置标准码作集中荷载的试验，每放置一块标准磁码，用高度游标卡尺测其挠度读数，当累计挠度读数大于14mm时，此时玻璃不破坏，加用小码直至破坏。
中华人民共和国建材
行业标
建筑用U形玻璃
Construction U shape glass
JC/T867-2000
国家建筑材料工业局标准化研究所出版发行地址：北京朝阳区管庄
邮政编码：100024
传真电话：（010)65755125
机械科学研究院标准出版中心印剧版权专有不得翻印
开本880×12301/16印张3/4
字数16，000
2000年12月第一版2000年12月第一次印刷编号1161
标准技捷图kmsom各美标准行业资料免费下载002
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
