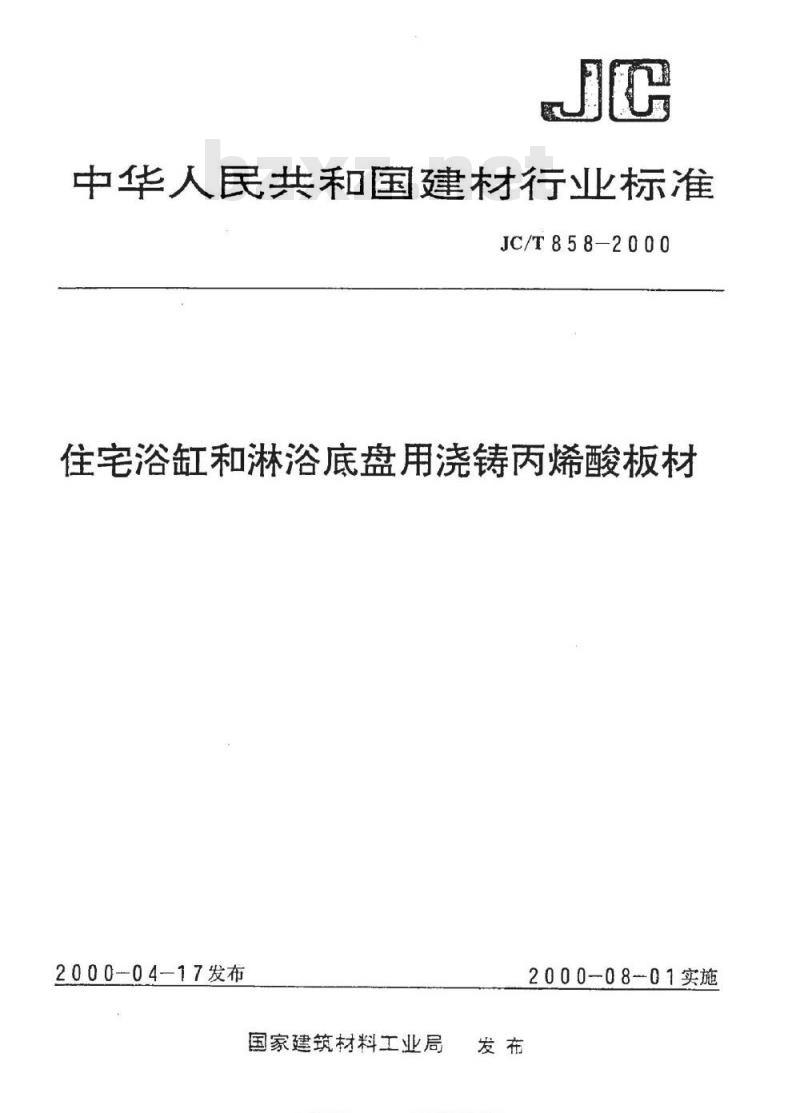

【建筑材料行业标准(JC)】 住宅浴缸和淋浴底盘用浇铸丙烯酸板材

中华人民共和国建材行业标准
JC/T858-2000
住宅浴缸和淋浴底盘用浇铸丙烯酸板材2000-04-17发布
国家建筑材料工业局
标准捷换网ma.bzsoxocm2000-08-01实施
JC/T858-2000

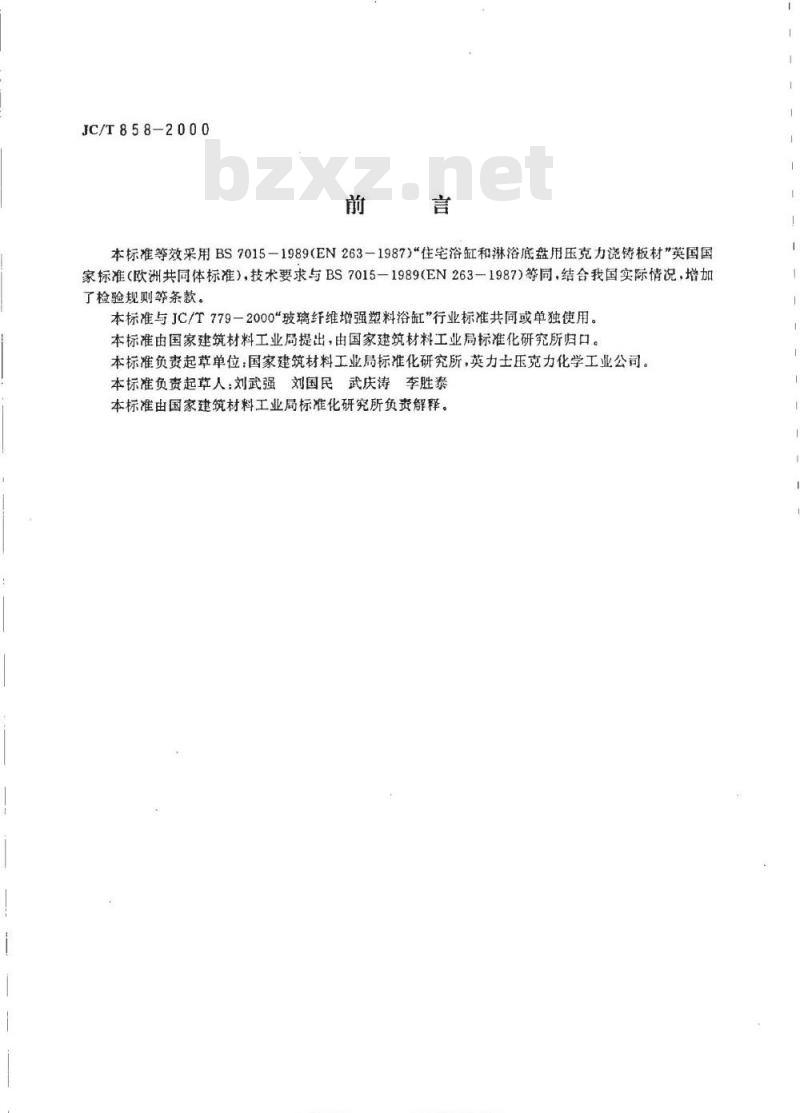

本标准等效采用BS7015-1989（EN263-1987)“住宅浴缸和淋浴底盘用压克力浇铸板材”英国国家标准（欧洲共同体标准），技术要求与BS7015-1989（EN263-1987）等同，结合我国实际情况，增加了检验规则等条款。
本标准与JC/T779-2000“玻璃纤维增强塑料浴缸”行业标准共同或单独使用。本标准由国家建筑材料工业局提出，由国家建筑材料工业局标准化研究所归口。本标准负责起草单位：国家建筑材料工业局标准化研究所，英力土压克力化学工业公司。本标准负责起草人：刘武强刘国民武庆涛李胜泰本标准由国家建筑材料工业局标准化研究所负责解释。标准捷捷网ema.bzsoxocm1范围

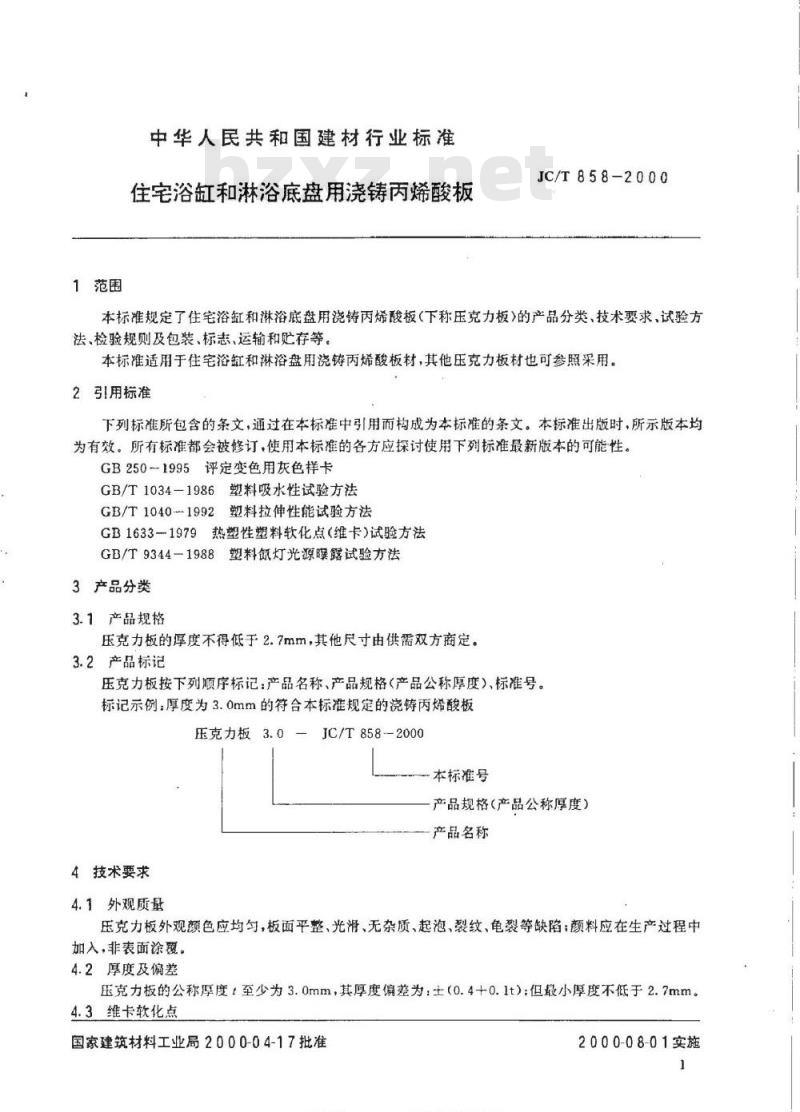

中华人民共和国建材行业标准
住宅浴缸和淋浴底盘用浇铸丙烯酸板JC/T858-2000
本标准规定了住宅浴缸和淋浴底盘用浇铸丙烯酸板（下称压克力板）的产品分类、技术要求，试验方法、检验规则及包装、标志，运输和贮存等。本标准适用于住宅浴缸和淋浴盘用浇铸丙烯酸板材，其他压克力板材也可参照采用。2引用标准免费标准下载网bzxz
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB250-1995评定变色用灰色样卡GB/T1034-1986塑料吸水性试验方法GB/T1040-1992塑料拉伸性能试验方法GB1633一1979热塑性塑料软化点（维卡）试验方法GB/T9344-1988塑料氙灯光源曦露试验方法3产品分类
3.1产品规格
压克力板的厚度不得低于2.7mm，其他尺寸由供需双方商定。3.2产品标记
压克力板按下列顺序标记：产品名称、产品规格（产品公称厚度）、标准号。标记示例：厚度为3.0mm的符合本标准规定的浇铸丙烯酸板压克力板3.0—JC/T858-2000
本标准号
产品规格（产品公称厚度）
产品名称
4技术要求
4.1外观质量
压克力板外观颜色应均匀，板面平整、光滑、无杂质、起泡、裂纹、龟裂等缺陷：颜料应在生产过程中加入，非表面涂覆。
4.2厚度及偏差
压克力板的公称厚度：至少为3.0mm，其厚度偏差为：±（0.4+0.1t）；但最小厚度不低于2.7mm。4.3维卡软化点
国家建筑材料工业局2000-04-17批准标准预接网e.bzompcm各类标准行业类料免费下载2000-08-01实施
JC/T858-2000

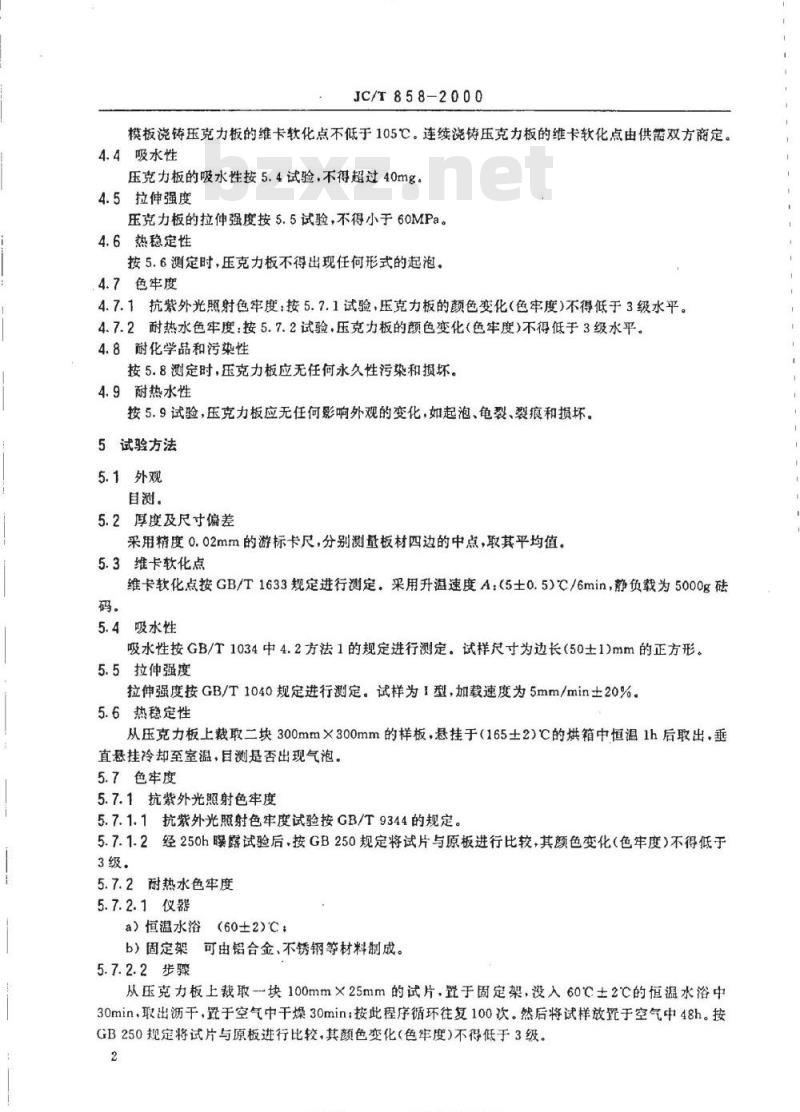

模板浇铸压克力板的维卡软化点不低于105C。连续浇铸压克力板的维卡软化点由供需双方商定。4.4吸水性
压克力板的吸水性按5.4试验，不得超过40mg。4.5拉伸强度
压克力板的拉伸强度按5.5试验，不得小于60MPa。4.6热稳定性
按5.6测定时，压克力板不得出现任何形式的起泡。4.7色牢度
4.7.1抗紫外光照射色牢度：按5.7.1试验，压克力板的颜色变化（色牢度）不得低于3级水平。4.7.2耐热水色牢度：按5.7.2试验.压克力板的颜色变化（色牢度）不得低于3级水平。4.8耐化学品和污染性
按5.8测定时，压克力板应无任何永久性污染和损坏。4.9耐热水性
按5.9试验，压克力板应无任何影响外观的变化，如起泡、龟裂、裂痕和损坏。5试验方法
5.1外观
目测。
5.2厚度及尺寸偏差
采用精度0.02mm的游标卡尺，分别测量板材四边的中点，取其平均值。5.3维卡软化点
维卡软化点按GB/T1633规定进行测定。采用升温速度A：（5士0.5)℃/6min，静负载为5000g础码。
5.4吸水性
吸水性按GB/T1034中4.2方法1的规定进行测定。试样尺寸为边长（50士1)mm的正方形。5.5拉伸强度
拉伸强度按GB/T1040规定进行测定。试样为1型，加载速度为5mm/min±20%。5.6热稳定性
从压克力板上裁取二块300mm×300mm的样板，悬挂于（165土2）C的烘箱中恒温1h后取出，垂直悬挂冷却至室温，目测是否出现气泡。5.7色牢度
5.7.1抗紫外光照射色牢度
5.7.1.1抗紫外光照射色牢度试验按GB/T9344的规定。5.7.1.2经250h曝露试验后、按GB250规定将试片与原板进行比较，其颜色变化（色牢度）不得低于3级.
5.7.2耐热水色牢度
5.7.2.1仪器
a）恒温水浴（60±2)℃：
b）固定架可由铝合金、不锈钢等材料制成。5.7.2.2步骤
从压克力板上裁取块100mm×25mm的试片，置于固定架，没入60℃士2℃的恒温水浴中30min，取出沥干，置于空气中干燥30min：按此程序循环往复100次。然后将试样放于空气中48h。按GB250规定将试片与原板进行比较，其颜色变化（色牢度）不得低于3级。2
标准损换网e.bzompcm各类标准行业类料免费下载5.8耐化学药品和污染性
5.8.1原理
JC/T858-2000
通过化学药品浸溃，判断产品耐化学药品性能。5.8.2试剂
5.8.2.1~5.8.2.6各种试剂在使用前即时配制，其环境条件为（23土2)℃，其纯度以100%为基础确定。
5.8.2.1醋酸
10%（体积比）
乙醇70%（体积比）
亚甲蓝1%（重量比）
5.8.2.4NaOH10%（重量比）
5.8.2.5次氯酸钠15%（重量比）5.8.2.6饱和NaCI饱和溶液
热肥皂水5%（重量比）
5.8.2.8去污剂含有过硼酸盐的通用去污剂5.8.3仪器
5.8.3.1硅硼玻璃表面血
5.8.3.2吸液管
5.8.3.3清洁试验仪：如图1所示，由一直径75mm，厚度15mm合成材料制柔性开口泡沫圆盘固定至质录500g的浮子上构成，此装置由一方轴驱动。5.8.3.4试验步骤
每一试验只能使用一种试剂，在每次试验前和试验后，须用5.8.2.7的热肥皂水彻底清洗试样表面并拭于。
在每一等效直径大于75mm的试样上，用5.8.3.2吸液管滴注约1mL的试剂，用5.8.3.1之表面血盖住液滴，在（23士2）℃下保持2h。注意试样表面不允许受阳光直射。将5.8.3.3泡沫圆盘没入蒸馏水，将其于将要清洁的表面以60x/min的速度旋转30转。用清水冲洗后观察试样表面；若仍有损蚀，重新用5.8.2.8的去污剂清洗；若损蚀仍不能清除，再用磨耗性去污剂清洗（将100g12h的铝粉加入到100g去污剂中）。注意化学物品是否有污染，污染是否能被清除，若污染已被除去，使用的是水，去污剂，还是磨耗性去污剂，若该污染不能被磨耗性去污剂除去，则被记录为永久性污染。5.9耐热水性
5.9.1原理
观察经热水重复煮沸后的试样表面是否发生变化，判断产品对热水的耐受性。5.9.2试剂
5.9.2.1曙红溶液（酸性）：100g/L水5.9.2.2去污剂同5.8.2.8。
5.9.3仪器
烘箱：精度士2℃。
标准阅按网.baomo.co.各类标准行业瓷料免费下载5.9.4试验步骤
JC/T858-2000
图1清洁试验仪器详图
泡沫塑料
将边长（100士2）mm的正方形试样浸入2L的沸水中煮沸8h，然后冷却至室温，将试样自水中取出，用软布擦干后，放入（50土2）℃烘箱中干燥16h，按此程序对同一试样重复20次。将重复试验后的试样放入5.9.2.1曙红溶液中，并按每升加入1cm比例加入5.8.2.8的去污剂，在（50土2）℃下保持40h，然后将试样自溶液中取出，用软布擦干样块表面曙红溶液，通过曙红残留情况，目测表面是否发生变化（起泡、龟裂、裂纹等）。6捡验规则
6.1检验分类
产品检验分为型式检验和出厂检验。6.2型式检验
6.2.1检验条件
标准规换网g，bzaomo.co各类标准行业瓷料免费下载JC/T858-2000
当压克力板存在下列情况之一时，应进行型式检验。a）新产品试制或老产品转厂生产的试制定型鉴定；b）正常生产后每满6个月时；
c）产品的原材料、配方、工艺有较大改变，有可能影响产品质量时；d）出厂检验结果与上次型式检验有较大差异时；e）国家质量监督机构提出进行型式检验时。6.2.2检验项目
型式检验的检验项目包括第4章规定的全部技术要求。6.2.3判定规则
每项指标均符合相应的技术要求，则判合格，否则为不合格。6.3出厂检验
所有压克力板材出厂时均应进行出检验。6.3.1检验项目
出厂检验的检验项目包括外观（4.1)；厚度及偏差（4.2）。6.3.2组批
以同一规格、相同工艺、稳定连续生产的产品为一批。6.3.3判定规则
应对每张压克力板材逐检验，凡符合4.1和4.2则为合格，否则为不合格。7包装、标志、运输及贮存
7.1包装
选用适当的包装以免因包装不当而损伤产品。7.2标志
在压克力板的适当位置予以标志，标志包括：a）产品标记；
b）商标；
e）生产日期或批号；
d）生产厂名、厂址。
7.3运输
运输过程中，应保证产品不受化学药品的侵蚀和其他物体的碰撞损伤。7.4贮存
不同规格、颜色的产品分别贮存。标准技技网：mo.bzso80.com5
中华人民共和国建材
行业标
住宅浴缸和淋浴底盘用浇铸丙烯酸板JC/T858-2000
国家建筑材料工业局标准化研究所出版发行地址：北京朝阳区管庄
邮政编码：100024
电话：65755125
机械科学研究院标准出版中心印刷版权专有不得翻印
开本880×12301/16
字数14000
印张3/4
2000年6月第一版2000年6月第一次印刷印数1-200
编号1140
标准技技网：mo.bzs080.com:
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
