【建筑材料行业标准(JC)】 水泥工业用取料机 技术条件

中华人民共和国建材行业标准
JC/T835-1998
水泥工业用料机
技术条件
Technical conditions of the reclaimerfor cement industry
1998-11-09发布
国家建筑材料工业局
1999-04-01实施
JC/T835-1998
本标准是根据我国八十年代末引进丹麦FLS公司的预均化设备、图纸和制造技术，以及引进的德国PHB、MVT等公司的水泥工业用预均化设备及随机文件和有关技术资料制定的。本标准非等效采用丹麦FLS公司520530E一86《通用工艺说明书》和德国MVT公司提供的《制造及验收规范》。本标准由国家建筑材料工业局建材机械标准化技术委员会提出并归口。本标准负责起草单位：邯郸建材机械厂。本标准参加起草单位：天津水泥工业设计研究院、上海新建机器厂、哈尔滨重型机器厂。本标准主要起草人：何宝山曾宪章高琪李中伟范宇飞张岩控h
美标准业格
中华人民共和国建材行业标准
技术条件
水泥工业用取料机
Technical conditions of the reclaimer for cement industryJC/T835-1998

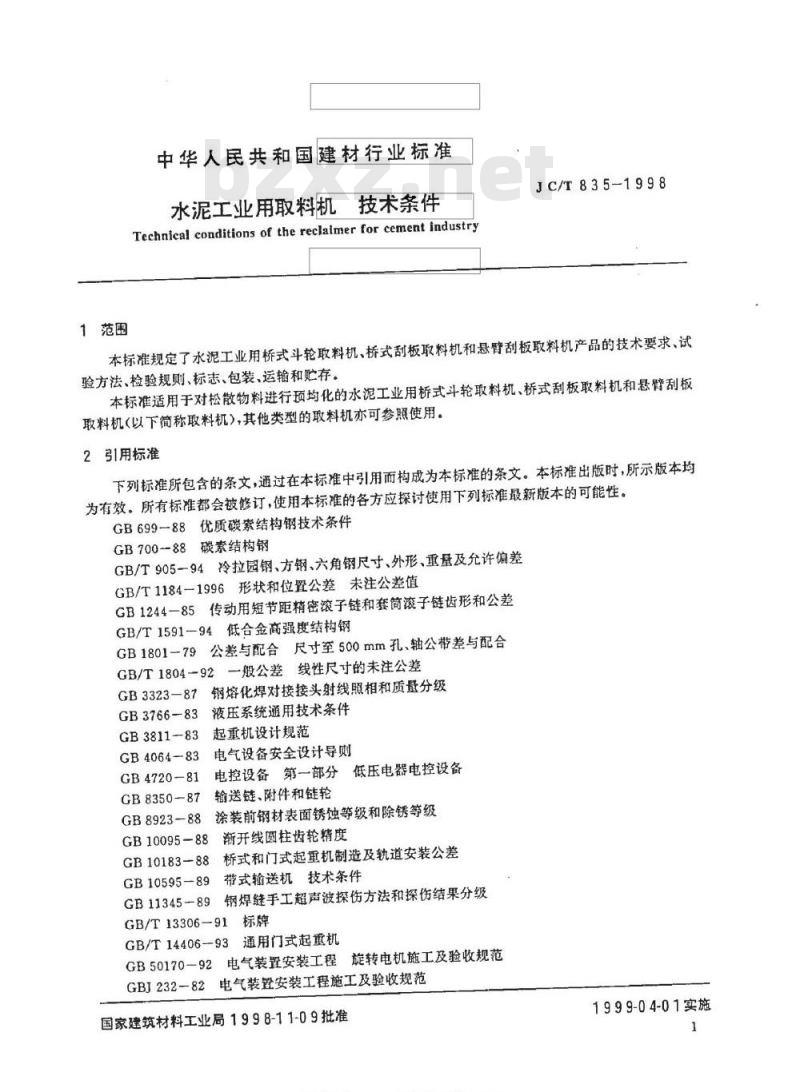

1范围
本标准规定了水泥工业用桥式斗轮取料机、桥式刮板取料机和悬臂刮板取料机产品的技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于对松散物料进行项均化的水泥工业用桥式斗轮取料机、桥式刮板取料机和悬臂刮板取料机(以下简称取料机)，其他类型的取料机亦可参照使用。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB699-88优质碳索结构钢技术条件GB700-88碳素结构钢
GB/T905-94冷拉园钢、方钢、六角钢尺寸、外形、重量及允许偏差GB/T1184一1996形状和位置公差未注公差值GB1244-85传动用短节距精密滚子链和套筒滚子链齿形和公差GB/T1591-94低合金高强度结构钢GB1801-79公差与配合尺寸至500mm孔、轴公带差与配合GB/T1804-92一般公差线性尺寸的未注公差GB3323一87钢熔化焊对接接头射线照相和质量分级3液压系统通用技术条件
GB3766--83
3起重机设计规范
GB3811-83
电气设备安全设计导则
GB4064-83#
电控设备第一部分低压电器电控设备GB4720-81
GB8350-87
GB8923-88
输送链、附件和链轮
涂装前钢材表面锈蚀等级和除锈等级渐开线圆柱齿轮精度
GB10095-88
GB10183-88
GB10595-89
GB11345-89
桥式和门式起重机制造及轨道安装公差带式输送机技术条件
钢焊缝手工超声波探伤方法和探伤结果分级标牌
GB/T13306-91
GB/T14406-93
通用门式起重机
星旋转电机施工及验收规范
电气装置安装工程
GB50170-92
电气装置安装工程施工及验收规范GBJ232—82
国家建筑材料工业局1998-11-09批准各类玩准行业布科免费下款
1999-04-01实施
JC/T835-1998

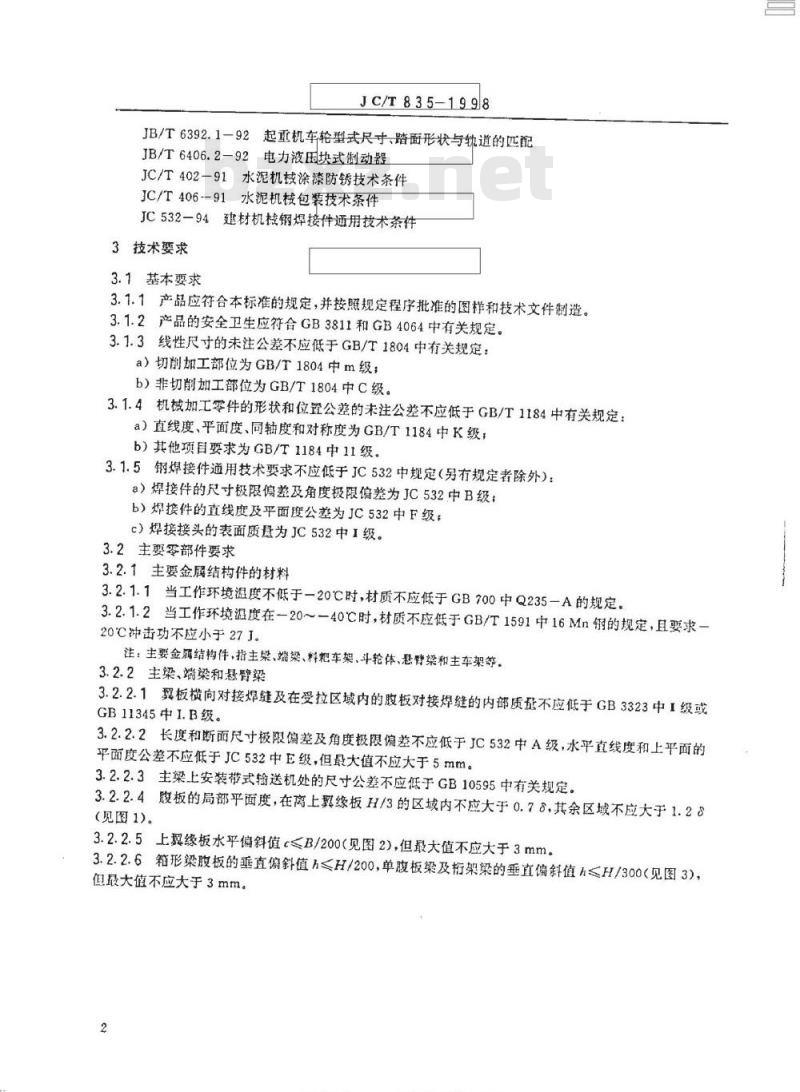

JB/T6392.1-92起重机车轮型式尺寸、踏面形状与轨道的匹配JB/T6406.2-92电力液压块式制动器JC/T402—91水泥机械涂漆防锈技术条件JC/T406--91水泥机械包装技术条件JC532-94建材机械钢焊接件通用技术条件3技术要求
3.1基本要求
3.1.1产品应符合本标准的规定，并按照规定程序批准的图样和技术文件制造。3.1.2产品的安全卫生应符合GB3811和GB4064中有关规定。3.1.3线性尺寸的未注公差不应低于GB/T1804中有关规定：a）切削加工部位为GB/T1804中m级；b）非切削加工部位为GB/T1804中C级。3.1.4机械加工零件的形状和位置公差的未注公差不应低于GB/T1184中有关规定：a）直线度、平面度、同轴度和对称度为GB/T1184中K级；b）其他项目要求为GB/T1184中11级。3.1.5钢焊接件通用技术要求不应低于JC532中规定（另有规定者除外）：a）焊接件的尺寸极限偏差及角度极限偏差为JC532中B级；b）焊接件的直线度及平面度公差为JC532中F级：c）焊接接头的表面质量为JC532中I级。3.2主要零部件要求
3.2.1主要金属结构件的材料
3.2.1.1当工作环境温度不低于一20C时，材质不应低于GB700中Q235一A的规定。3.2.1.2当工作环境温度在一20～一40C时，材质不应低于GB/T1591中16Mn钢的规定，且要求一20℃冲击功不应小于27J。
注：主要金属结构件，指主梁、端梁、料想车架、斗轮体、悬臂梁和主车架等。3.2.2主梁、端梁和悬臂梁
3.2.2.1翼板横向对接焊缝及在受拉区域内的胶板对接焊缝的内部质不应低于GB3323中1级或GB11345中1.B级。

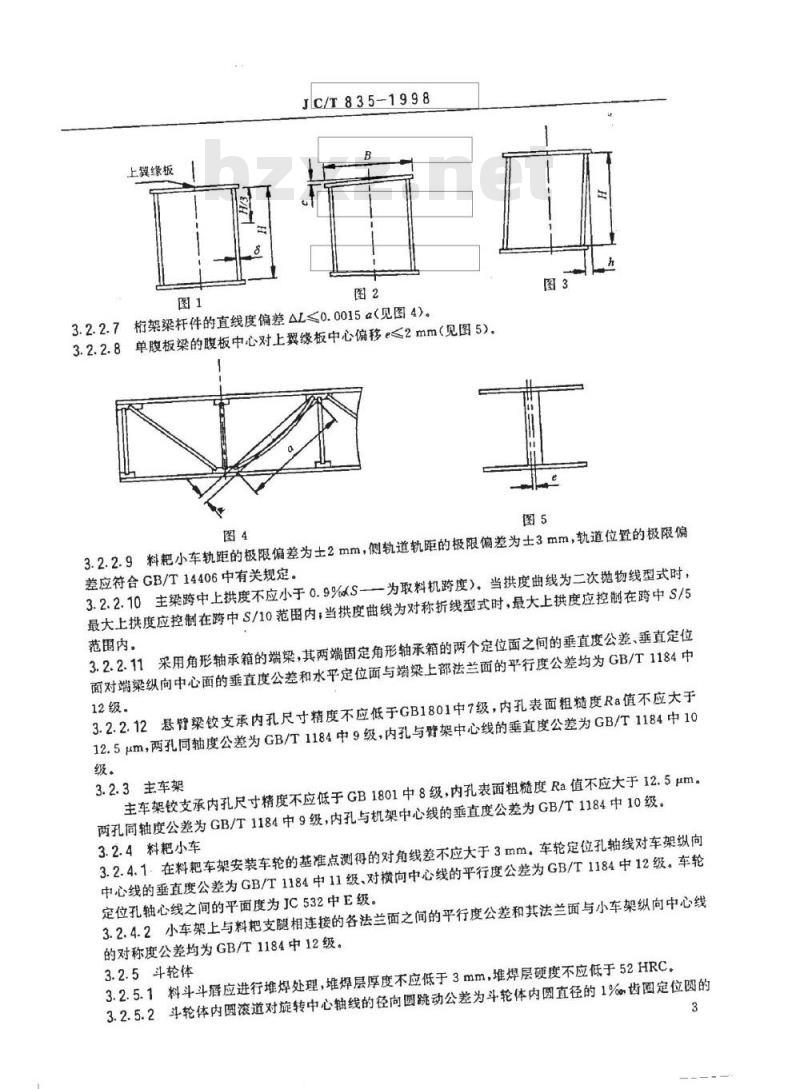

3.2.2.2长度和断面尺寸极限偏差及角度极限偏差不应低于JC532中A级，水平直线度和上平面的平面度公差不应低于JC532中E级，但最大值不应大于5mm。3.2.2.3主梁上安装带式输送机处的尺寸公差不应低于GB10595中有关规定。3.2.2.4段板的局部平面度，在离上翼缘板H/3的区域内不应大于0.78，其余区域不应大于1.28（见图1)。
3.2.2.5上翼缘板水平偏斜值c≤B/200（见图2)，但最大值不应大于3mm。3.2.2.6箱形梁腹板的垂直偏斜值h≤H/200，单胶板梁及桁架梁的垂直偏斜值h≤H/300（见图3），但最大值不应大于3mm。
各类标准行业济经费
上翼缘板
JC/T835-1998
3.2.2.7桁架梁杆件的直线度偏差AL≤0.0015a（见图4)。3.2.2.8单腹板的腹板中心对上翼缘板中心偏移e<2mm（见图5)。图3
3.2.2.9料靶小车轨距的极限偏差为士2mm，侧轨道轨距的极限偏差为士3mm，轨道位置的极限偏图4
3.2.2.10主梁跨中上拱度不应小于0.9%S一一为取料机跨度）。当拱度曲线为二次抛物线型式时，差应符合GB/T14406中有关规定。最大上拱度应控制在跨中S/10范围内；当拱度曲线为对称折线型式时，最大上拱度应控制在跨中S/53.2.2.11采用角形轴承箱的端梁，其两端固定角形轴承箱的两个定位面之间的垂直度公差、垂直定位范围内。
面对端梁纵向中心面的垂直度公差和水平定位面与端梁上部法兰面的平行度公差均为GB/T1184中3.2.2.12悬臂梁铰支承内孔尺寸精度不应低于GB1801中7级，内孔表面粗糙度Ra值不应大于12级.
12.5μm，两孔同轴度公差为GB/T1184中9级，内孔与臂架中心线的垂直度公差为GB/T1184中10级。
主车架铰支承内孔尺寸精度不应低于GB1801中8级，内孔表面粗糙度Ra值不应大于12.5μm。3.2.3主车架
两孔同轴度公差为GB/T1184中9级，内孔与机架中心线的垂直度公差为GB/T1184中10级。3.2.4.1在料粑车架安装车轮的基准点测得的对角线差不应大于3mm。车轮定位孔轴线对车架纵向3.2.4料粑小车
中心线的垂直度公差为GB/T1184中11级、对横向中心线的平行度公差为GB/T1184中12级。车轮定位孔轴心线之间的平面度为JC532中E级。3.2.4.2小车架上与料粑支腿相连接的各法兰面之间的平行度公差和其法兰面与小车架纵向中心线的对称度公差均为GB/T1184中12级。3.2.5.1料斗斗唇应进行堆焊处理，堆焊层厚度不应低于3mm，堆焊层硬度不应低于52HRC。3.2.5斗轮体
3.2.5.2斗轮体内圆滚道对旋转中心轴线的径向圆跳动公差为斗轮体内圆直径的1%齿圆定位圆的3
品资举标注行业料免费下载
JC/T835-1998
径向圆跳动、端面圆跳动及平面度公差均为GB/T1184中12级。3.2.5.3斗轮体滚道面应进行表面热处理，其表面硬度不应低于50HRC，有效硬化层深度不应小于2mm，表面粗糙度Ra值不应大于6.3μm。3.2.5.4采用双模数齿形内齿时，内齿块应精密造成形，齿表面机度Ra值不应大于12.5μm。齿面硬度为55~60HRC，有效硬化层深度不应低手3mm。齿块定位直径尺寸极限偏差为JC532中A级，径向圆跳动公差为GB/T1184中11级，平面度公差为GB/T1184中12级。3.2.6开式传动圆柱齿轮
3.2.6.1圆柱齿轮精度不应低于GB10095中9-9-8级。3.2.6.2小齿轮齿面硬度不应低于241HB。3.2.6.3大齿轮齿面硬度：锻件不应低于190HB、铸钢件不应低于180HB。3.2.6.4齿轮副中两齿轮齿面硬度差为25~90HB。3.2.6.5齿面粗糙度Ra值不应大于6.3m。3.2.7传动轴、链轮轴、齿轮轴、铰链轴。3.2.7.1
材质不应低于GB699中45钢的规定。配合处的轴径尺寸精度不应低于GB1801中7级。配合处的形位公差为GB/T1184中7级。1与轴承、胀套安装处的轴表面粗度Ra值不应大于3.2μm。3.2.7.4
3.2.7.5调质处理后的硬度不应低于217HB。3.2.8车轮、水平挡轮、导向轮、托轮（支撑轮）3.2.8.1车轮应符合JB/T6392.1规定。3.2.8.2水平挡轮、导向轮、托轮（支撑轮）应符合下列规定：a）与轴、轴承配合处的内孔尺寸精度不应低于GB1801中7级，表面粗糙度Ra值不应大于3.2μm，，其形位公差为GB/T1184中7级；b）液面表面粗糙度Ra值不应大于3.2um：c）液面硬度要求见表1。
大车行走水平挡轮
料粑小车移动水平挡轮
刮板导向轮
斗轮体能转托轮（支撑轮）
3.2.9输送板链、附件及键链轮
40~50HRC
241~321HB
40~50HRC
40~45HRC
3.2.9.1链轮的材质不应低于GB699中45钢的规定。3.2.9.2滚轮、销轴、轴套硬度要求见表2。表2
液轮液面硬度
销轴及轴套表面硬度
营学标建行业活料免营下室
有效硬化层深度
JC/T835-1998
3.2.9.3链轮齿面硬度为40~55HRC，有效硬化层深度为2~6mm。3.2.9.4其他要求应符合GB8350规定。3.2.10套简滚子链用链轮
3.2.10.1材质不应低于GB699中45钢的规定3.2.10.2齿形应符合GB1244的规定，齿表面粗糙度Ra值不应大于6.3μm，齿面硬度为40～50HRC。
3.2.11角形轴承箱
3.2.11.1轴承配合处的内孔尺寸精度不应低于GB1801中7级。安装面的平面度公差为GB/T1184中9级。3.2.11.2
3.2.11.3两安装面间的垂直度公差为GB/T1184中9级。3.2.12制动器、制动轮
3.2.12.1制动器应符合JB/T6406.2规定。3.2.12.2制动轮的制动面硬度为35~45HRC，有效硬化层深度为2~3mm。3.2.12.3制动轮外圆对轴中心线的径向圆跳动精度不应低于GB/T1184中9级。3.2.12.4制动轮不允许有裂纹，制动面不得有影响使用的缺陷。3.2.13带式输送机
带式输送机应符合GB10595中有关规定。3.2.14轨道
3.2.14.1轨道与车轮的匹配应符合JB/T6392.1规定。3.2.14.2当选用方钢轨道时，方钢的材质不应低于GB699中45钢的规定，尺寸允许偏差及弯曲度应符合GB/T905中11级。
3.2.15液压系统
液压系统应符合GB3766中有关规定。3.3电气要求
3.3.1供电
供电采用三相四线制。供电方式分三种：a）电缆卷盘供电：
b）吊挂电缆供电；
c）滑触导线供电。
3.3.2控制
取料机控制采用自动控制和人工控制两种方式。取料机作业时应采用自动控制。3.3.3电线电缆截面
3.3.3.1机上数设的电缆最小截面不应小于1.5mm2铜线。3.3.3.2控制柜（屏）内配线其最小截面不应小于1mm铜线。3.3.4照明
3.3.4.1司机室、电气室应有固定安装照明灯具，其照度不应小于100LX。3.3.4.2设备通道及平台应有防尘、防震式照明灯具，其照度不应小于10LX。3.3.5电气装置
3.3.5.1电控设备应符合GB3811和GB4720规定。3.3.5.2电气装置安装应符合GBJ232规定，电动机的安装应符合GB50170规定。3.3.5.3信号装置（操作信号、故障信号、报警信号等）应设置在操作人员视力、听力可及的地方。3.3.5.4电线、电缆应敷设在电缆桥架中。活动段应套有金属软管，电缆敷设的弯曲半径不应小于6倍电缆外径。
标准技技园各美标准行业资料免费下载JC/T835-1998
3.3.5.5多股导线的两端应采用不会脱落的冷压铜端头。所有的导线中均不允许有中间接头。照明线允许在设备附近采用过渡端子联接。3.3.5.6机上安装的电气装置，其外壳防护等级不应低于IP44。3.3.5.7机上的电气装置，正常不带电的金属外壳、金属线箸、托架等均需可薪的接地。轴承、齿圈不能做为接地联接体，轨道可做为接地联接体，3.3.5.8电气装置应安装牢固，在主机工作过程中，不应发生对主机的水平移动和垂直跳动.垂直安装的配电柜（屏）、控制柜（屏）其垂直度为12%柜（屏）前应留有不小于800mm的通道。3.4装配与安装要求
所有零部件必须经检验合格，外购件、外协件必须具有质量合格证，并经厂内检验合格后，方可进行装配和安装。
3.4.1轨道敷设
取料机轨道安装公差和位置公差应符合GB10183中有关规定。3.4.2主梁、悬臂梁
3.4.2.1拼接焊缝质量应符合本标准3.2.2.1规定。3.4.2.2拼接接头处错边量不应大于2mm。3.4.2.3拼接后的主梁或悬臂梁的质量应符合本标准3.2.2.2规定、主梁跨中上拱度应符合本标准3.2.2.10规定。
3.4.2.4悬臂梁横向水平度公差为2mm。3.4.3跨度
取料机跨度和小车跨度的极限偏差应符合GB10183中有关规定。3.4.4车轮和导向轮
3.4.4.1车轮的垂直偏斜、水平面的偏斜角和同位差应符合GB/T14406中有关规定。3.4.4.2同一端梁下的两组水平导向轮的位置偏差应符合GB/T14406中有关规定。3.4.5小车
小车（不包括斗轮体或靶架部分）各车轮与轨道接触点形成的平面，其平面度应符合GB/T14406中有关规定。
3.4.6带式输送机
带式输送机的装配与安装应符合GB10595中有关规定。3.4.7刮板机
3.4.7.1刮板机中心线应与主梁或悬臂梁中心线重合，其偏差不应大于2mm。3.4.7.2主动链轮轴的轴线应垂直于刮板机纵向中心线，其垂直度公差为其链轮轴轴承间距的1%。3.4.7.3主、被动链轮轴的轴线水平度公差为0.5mm/m。3.4.7.4同一轴上的两主（被）动链轮对刮板机纵向中心线的对称度公差为1mm。，3.4.7.5链条导槽直线度公差为1mm/m，两条导槽安装位置对刮板机纵向中心线的对称度公差为3mm。同一截面上的两条导槽的标高差不应大于2mm。3.4.7.6刮板链条连接在一起时，应保证两条链条长度一致。3.4.8料粑
3.4.8.1料粑组装后，其平面度公差为5mm。3.4.8.2料靶与粑架支腿联接的绞链应活动自如。3.4.8.3变幅卷绕机构应灵活，钢丝绳绳头固定牢固，安全可靠。3.4.9斗轮机构
3.4.9.1斗轮体回转时，小齿轮与内齿圈啮合良好，斗轮体正、反转运转正常。3.4.9.2斗轮体滚圈与托轮接触均匀，且与圆弧挡板的间隙均匀，其间隙为4~6mm。6
Jd/835-1998
3.4.9.3料斗的换向销拔出、插入灵活。3.4.10液压系统
3.4.10.1液压系统的安装应符合GB3766中有关规定。3.4.10.2现场安装的管路必须进行酸洗处理，其油液清洁度不应低于奈氏10级。3.4.10.3各种自动控制仪表、阀门，安装前应进行试验、调节、标定，3.4.11传动装置
3.4.11.1传动装置各部件间的联接，同一轴线偏斜角不应大于所用联轴器允许的安装误差。3.4.11.2装配好的各传动装置应转动灵活，不得有异常现象。3.4.11.3开式传动齿轮副接触精度不应低于GB10095中8级。3.4.11.4制动器开闭灵活、制动时应平稳可靠，且阐块与制动盘工作面接触面积不应小于总面积的75%。
3.4.12液力偶合器
液力偶合器安装时，其端面圆跳动和径向圆跳动公差为0.1mm。3.4.13电缆卷盘bzxZ.net
3.4.13.1电缆卷盘盘槽中心线与轨道平行度公差为5mm（见图6)。3.4.13.2电缆卷盘与地面的垂直度公差为5mm（见图6)。HI
平行度
3.4.14调偏装置
重铅垂球
调偏装置安装位登应准确、动作灵活、安全可靠。3.5涂漆防锈要求
3.5.1涂装前钢材表面应除锈，并符合GB8923中有关规定：a）主要零部件的表面处理必须达到Sa21/2级；b）一般零部件或设备的表面处理必须达到Sa2级；c）局部受损表面处理必须达到St2级。3.5.2产品的涂漆防锈应符合JC/T402规定。3.6整机试运转要求
3.6.1空载试运转
3.6.1.1驱动装置运行平稳，无冲击和异常噪声，无渗油。3.6.1.2电缆张紧适中，无卡槽现象。3.6.1.3电动机和轴承温升不应高于30℃。3.6.1.4液压系统油箱内油的温度不应高于65℃。3.6.1.5内装式电动滚简温升不应高于50℃，外装式电动滚简温升不应高于30℃。3.6.1.6液压系统运转正常，各种发讯装灵敏可靠、管路、接头及密封件无漏油，压力表指示准确，各种阔门工作正带，液压缸工作正常、平稳，无泄压。7
各美行准行业资来地驾下载
JC/T835-1998
3.6.1.7带式输送机运转正常，平稳、不跑偏。3.6.1.8刮板机运行平稳，牵引件运转正常无卡碰、跑偏、输送链张紧适中。3.6.1.9斗轮体正反转无碍，换向销插入、拨出灵活，3.6.1.10料杷运行平稳，无料动冲击现象。3.6.1.11行走机构运行平稳，车轮不卡轨、不跑偏。3.6.1.12制动器开闭灵活，制动平稳3.6.1.13
3各安全保护装置动作灵敏准确，安全可靠。3.6.1.14悬臂梁仰自如。
3.6.1.15电控装置及程序运行准确可靠。3.6.1.16取料机进行换场试验。3.6.2负荷试运转
3.6.2.1应符合3.6.1中除3.6.1.3~3.6.1.5以外的要求。3.6.2.2电动机和轴承温升不应高于40℃。3.6.2.3液压系统油箱内油的温度不应高于70℃。3.6.2.4内装式电动滚简温升不应高于60℃，外装式电动滚筒温升不应高于40℃。4试验方法
4.1主梁，端染和悬臂梁的对接焊缝内部质量（3.2.2.1)按GB3323或GB11345规定进行检测，探仿长度为每条焊缝长度的20%，焊缝交叉处必须检验。对用超声波探伤检验发现的焊缝可疑处，应采用射线探伤检验进一步评定。焊缝探伤检验不合格时，对该条焊缝应加倍长度检验，若再不合格时，应100%检验。
4.2主梁、端梁和悬臀梁的尺寸极限偏差（3.2.2.2)用钢尺进行检测，水平直线度（3.2.2.2)用钢尺和拉线方法在离上翼缘板约100mm处的筋板处进行检测；腹板局部平面度（3.2.2.4)用长1m的钢板尺在离受压盖板H/3以内的腹板区域内进行检测。4.3主梁跨中上拱度(3.2.2.10)用经纬仪进行检测。4.4轨道敷设精度（3.4.1)用钢尺及经纬仪进行检测。4.5取料机和小车跨度（3.4.3)按GB/T14406中附录A进行检测。4.6链条导槽直线度（3.4.7.5)用拉线方法进行检测。4.7料平面度(3.4.8.1)用水准仪检测。4.8电缆卷盘精度（3.4.13)用吊线锤方法进行检测。4.9涂漆防锈(3.5)按GB8923规定和JC/T402规定进行检测。4.10对水平挡轮、导向轮、托轮（3.2.8.2)，滚轮、销轴、轴套（3.2.9.2)等热处理有效硬化层每批抽检率为1%，且不少于1件。
4.11整机试验(3.6)应在现场安装检验合格后进行。4.11.1电气系统(3.3)按下列要求试验：a）检查绝缘和接地保护是否已达到要求；b）接通控制电源，按电气控制线路检查各电气元件的动作是否正确；c）打开全部照明开关，检查灯具及各插座是否通电；d）检查声响和信号；
e）检查各安全保护装置动作是否达到要求；f）操作各控制手柄和按钮，反复试验5~10次；g）检查程序控制的输入和输出是否正常。4.11.2液压系统（3.4.10)按下列要求试验：8
JC/T835-1998
a）全系统在工作压力下运转30min，液压缸工作5~10次，同时检查油泵和电动机运转情况、液压缸运行状态和密封件密封情况，观测管路的形状变化和油温；b）液压系统的耐压试验采用1.5倍的工作压力，保压10min，然后检查各处渗漏和变形：c）试压时应分级进行，逐渐达到醛压试验要求的压力，每升十级压检查一次，压力分级见表3。表3
压力分级
试验压力MPa
4.11.3空载试运转(3.6.1)按下列要求试验：4.11.3.1试运转条件：
a）电气、液压系统试验完成后；b）各润滑部位注入润滑油、脂。4.11.3.2试运转方法：
a）连续运转时间不应少于2h，
b）带式输送机按送料方向连续运转，并进行起动、停止试验；c）耙架调整到正常工作角度位置，料粑小车或斗轮体小车往返连续运行，并进行起动、制动试验；d）刮板机按取料方向连续运转，并进行起动、停止试验或斗轮取料机构正、反方向连续运转，并进行起动、停止试验；
e）悬臂由原始位置仰起或俯下至极限位置，并进行起动、制动试验；）取料机大车往返连续行走运行、并进行起动、制动试验。料粑往复运行、刮板机或斗轮体、带式输送机连续运转的情况下，对取料机进行往返连续行走运行，并进行起动、制动试验；g）电动机、轴承、电动滚筒和油箱内油的温度用温度计进行检测。4.11.4负荷试运转（3.6.2)按下列要求试验：4.11.4.1试运转条件
负荷试运转应在空负荷运转合格后进行。4.11.4.2试运转方法：
a）试运转时应逐步加载直至满负荷；b）进行不应少于6h的25%～50%负荷连续运转；c）部分负荷试运转后，进行不应少于2h的满负荷连续运转；d）按工艺要求设定的程序进行连续取料作业。5检验规则
5.1出厂检验
5.1.1产品出厂前应完成3.1~3.3、3.5、6.1和6.2的检验。5.1.2每台取料机分段制造的主梁、悬臂梁都应进行预组装，检验合格后，作好对合标记，分段出厂。5.1.3各传动机构进行空转试验，试验时间不少于30min。5.1.4制造厂的质量检验部门，按产品的图样和本标准对产品逐项检查，检查合格后，签发产品合格证明书。
5.2型式检验
有下列情况之一时，应对本标准的技术要求进行型式检验：a）新产品试制定型鉴定：
b）正常生产后，如结构、材料，工艺有较大改变，可能影响整机性能时；9
标准批捷园mmh品各类标注行业资免费下载JC/T835-1998
c）出厂检验与上次型式检验有较大差异时d）产品停产三年后，恢复生产时6标志、包装、运输和贮存
6.1在适当明显位至固定产品标牌，其型式与尺寸应符合GB/T13306规定，并应标明下列内容：a）产品名称和型号，
b）主要技术参数；
c）制造厂名称和商标；
d）产品标准号；
e）出厂日期和生产编号。
6.2产品的包装和运输应符合JC/T406规定。6.3产品在安装使用前、制造厂和用户均需将零部件妥善保管，防止锈蚀、损伤及变形。10
注批提园各类标注行业造料免费
