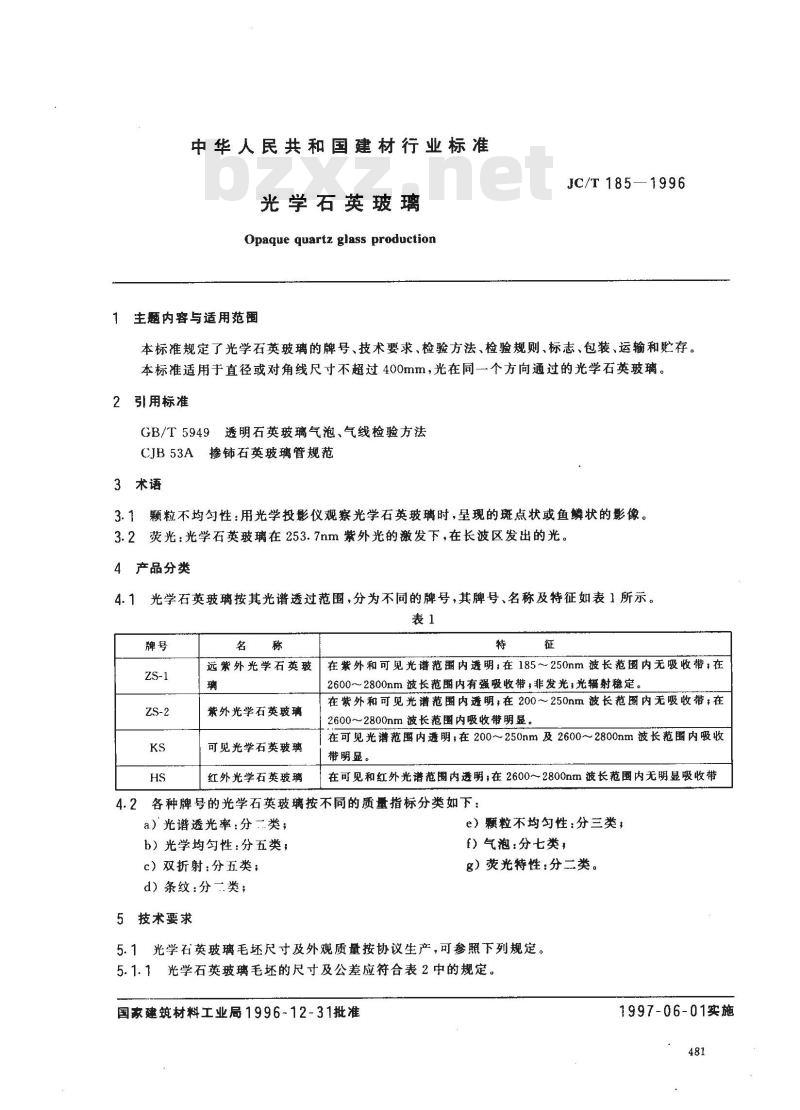

【建筑材料行业标准(JC)】 光学石英玻璃

中华人民共和国建材行业标准
光学石英玻璃
Opaque quartz glass production1主题内容与适用范画
JC/T185
5—1996
本标准规定了光学石英玻璃的牌号、技术要求、检验方法、检验规则、标志、包装、运输和贮存。本标准适用于直径或对角线尺寸不超过400mm，光在同一个方向通过的光学石英玻璃。2引用标准
GB/T5949透明石英玻璃气泡、气线检验方法CJB53A掺铈石英玻璃管规范
3术语
3.1颗粒不均匀性：用光学投影仪观察光学石英玻璃时，呈现的斑点状或鱼鳞状的影像。3.2荧光：光学石英玻璃在253.7nm紫外光的激发下，在长波区发出的光。4产品分类
4.1光学石英玻璃按其光谱透过范围，分为不同的牌号，其牌号、名称及特征如表1所示。表1
远紫外光学石英玻在紫外和可见光谱范圃内透明；在185～250nm波长范围内无吸收带，在璃
紫外光学石英玻璃
可见光学石英玻璃
红外光学石英玻璃
2600～2800nm波长范围内有强吸收带，非发光，光辐射稳定。在紫外和可见光谱范围内透明；在200～250nm波长范圖内无吸收带；在2600～2800nm波长范围内吸收带明显。在可见光谱范围内透明，在200～250nm及2600~2800nm波长范围内吸收带明显。
在可见和红外光谱范围内透明；在2600～2800nm波长范圖内无明显吸收带各种牌号的光学石英玻璃按不同的质量指标分类如下：4.2
a）光谱透光率：分二类，
b）光学均匀性：分五类；
c）双折射：分五类；
d）条纹：分二.类；
5技术要求
e）颗粒不均勾性：分三类，
f）气泡：分七类，
g）荧光特性:分二类。

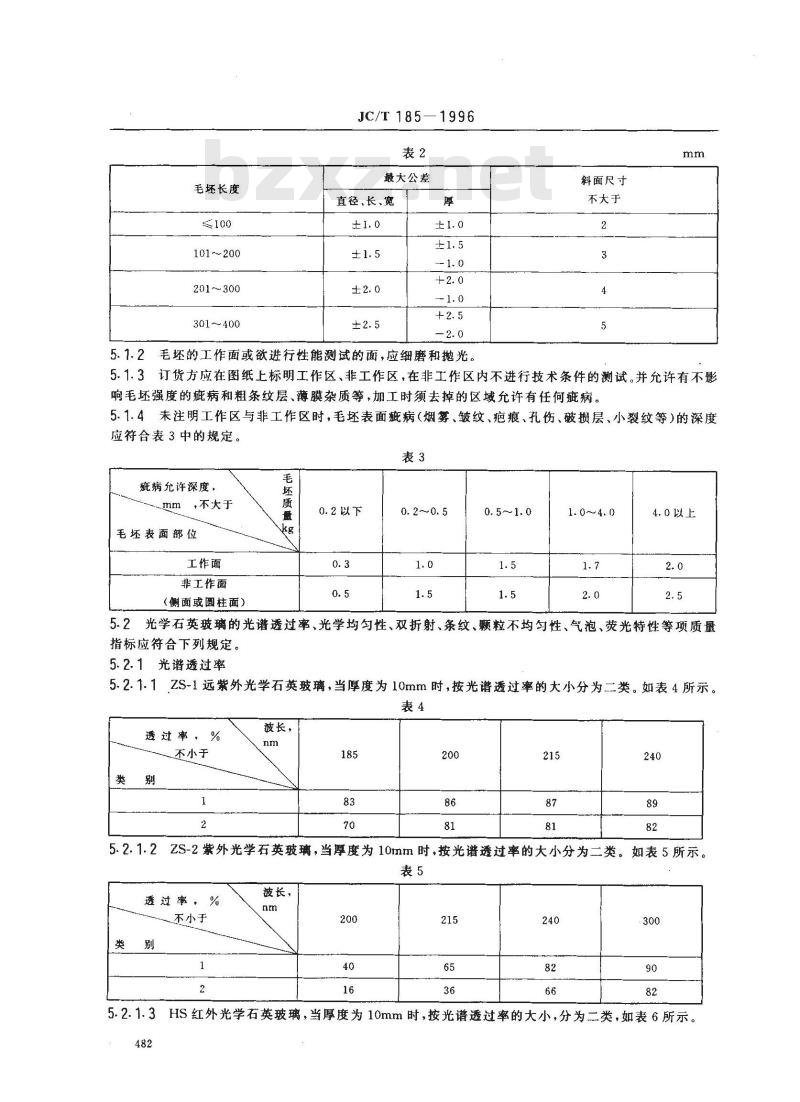

5.1光学石英玻璃毛坏尺寸及外观质量按协议生产，可参照下列规定。5.1.1光学石英玻璃毛坏的尺寸及公差应符合表2中的规定。国家建筑材料工业局1996-12-31批准1997-06-01实施
毛坏长度
101~200
201～300
301~400
JC/T185
最大公差
直径、长、宽
5.1.2毛坏的工作面或欲进行性能测试的面，应细磨和抛光。斜面尺寸
不大于
5.1.3订货方应在图纸上标明工作区、非工作区，在非工作区内不进行技术条件的测试。并允许有不影响毛坏强度的疵病和粗条纹层、薄膜杂质等，加工时须去掉的区域允许有任何疵病。5.1.4未注明工作区与非工作区时，毛坏表面疵病（烟雾、皱纹、疤痕、孔伤、破损层、小裂纹等）的深度应符合表3中的规定。
疵病允许深度、
，不大于
毛坏表面部位
工作面
非工作面
(侧面或圆柱面）
毛坏质！
0.2以下
0.2~~0. 5
4.0以上
5.2光学石英玻璃的光谱透过率、光学均勾性、双折射、条纹、颗粒不均匀性、气泡、荧光特性等项质量指标应符合下列规定。
5.2.1光谱透过率
5.2.1.1ZS-1远紫外光学石英玻璃，当厚度为10mm时，按光谱透过率的大小分为二类。如表4所示。表4
透过率，%
不小于
波长，
ZS-2紫外光学石英玻璃，当厚度为10mm时，按光谱透过率的大小分为二类。如表5所示。
透过率，
不小于
波长，

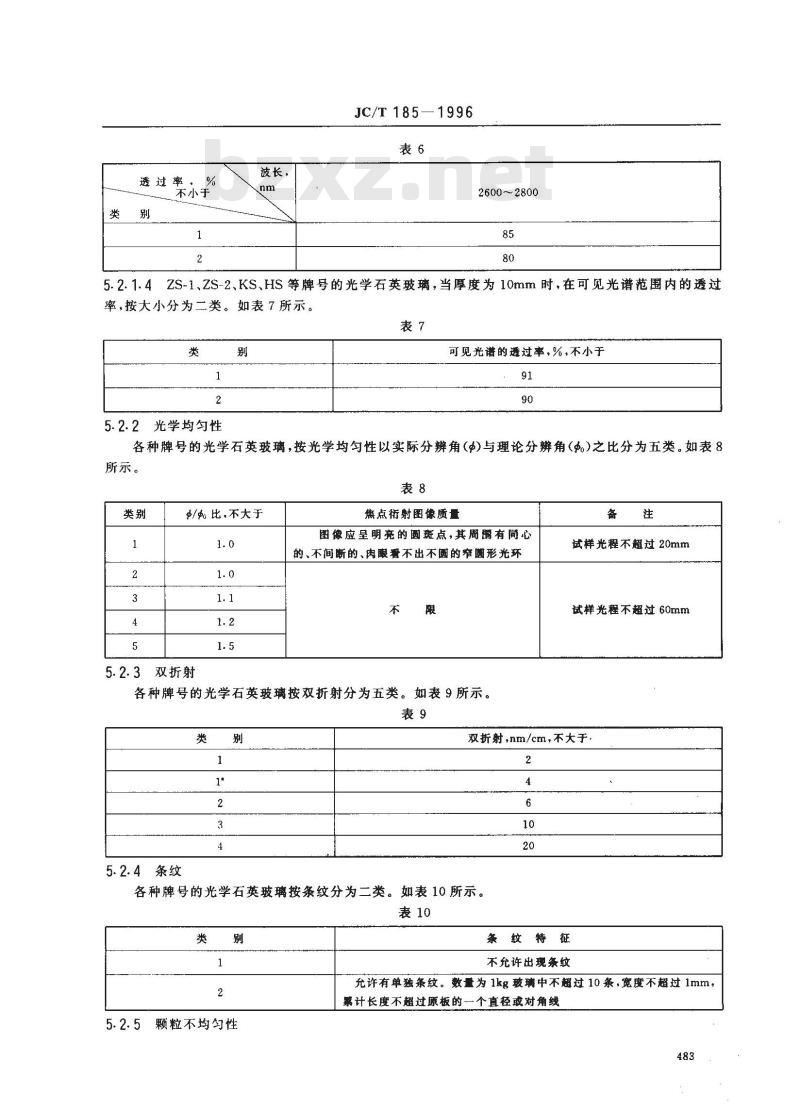

5.2.1.3HS红外光学石英玻璃，当厚度为10mm时，按光谱透过率的大小，分为二类，如表6所示。482
透过率
不小于
波长，
JC/T 185-
—1996
2600~2800
ZS-1、ZS-2、KS、HS等牌号的光学石英玻璃，当厚度为10mm时，在可见光谱范围内的透过率，按大小分为二类。如表7所示。表7
5.2.2光学均匀性
可见光谱的透过率，%，不小于
各种牌号的光学石英玻璃，按光学均勾性以实际分辨角(Φ)与理论分辩角（d)之比分为五类。如表8所示。
/比.不大于
5.2.3双折射
焦点衍射图像质量
图像应呈明亮的圆斑点，其周翻有同心的、不间断的、肉眼看不出不圆的窄圆形光环不
各种牌号的光学石英玻璃按双折射分为五类。如表9所示。表9
5.2.4条纹
试样光程不超过 20mm
试样光程不超过 60mm
双折射，nm/cm，不大于
各种牌号的光学石英玻璃按条纹分为二类。如表10所示。表10
5.2.5颗粒不均匀性
条纹特征
不允许出现条纹
充许有单独条纹。数量为1kg玻璃中不超过10条，宽度不超过1mm，累计长度不超过原板的一个直径或对角线483
JC/T 185—1996

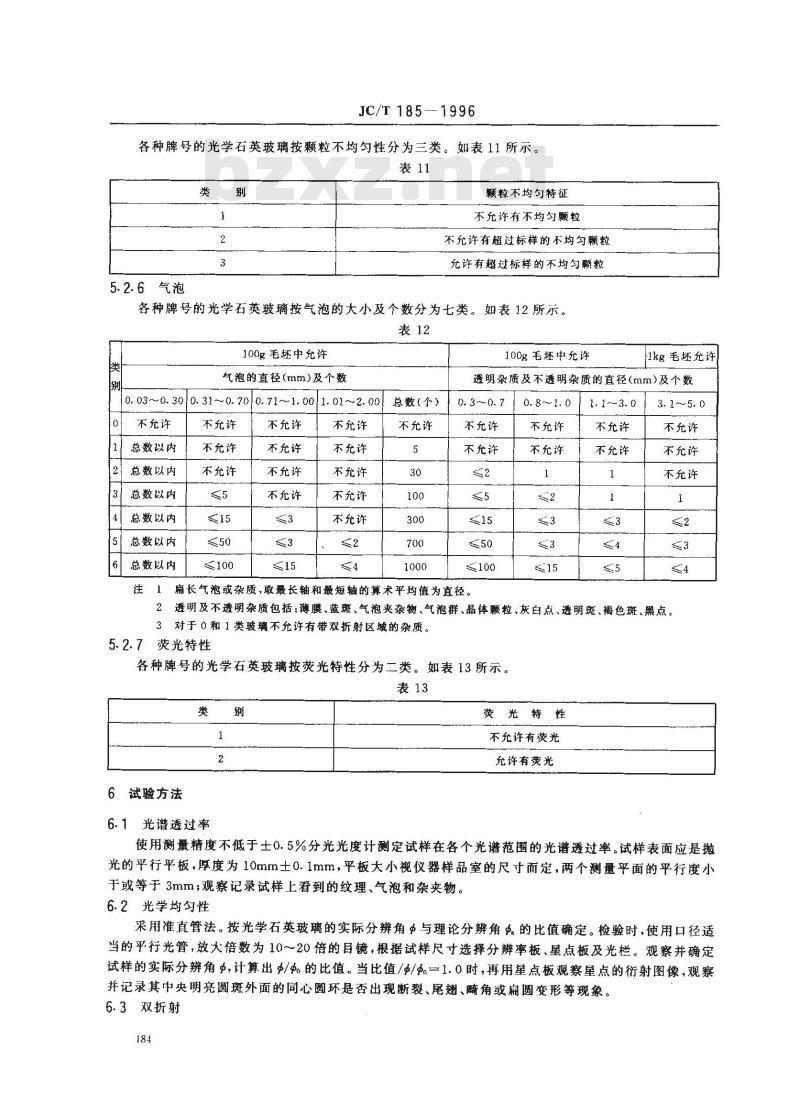

各种牌号的光学石英玻璃按颗粒不均匀性分为三类。如表11所示。表11
5.2.6气泡
颗粒不均匀特征
不允许有不均匀颗粒
不允许有超过标样的不均匀颗粒允许有超过标样的不均匀颗粒
各种牌号的光学石英玻璃按气泡的大小及个数分为七类。如表12所示。表12
100g毛坏中允许
气泡的直径(mm）及个数
0. 03~0. 30|0. 31~ 0. 70|0. 71~1. 00|1. 01~2. 00总数(个)
不允许
总数以内
总数以内
总数以内
总数以内
总数以内
总数以内
不充许
不充许
不允许
不允许
不允许
不允许
不充许
不允许
不允许
不充许
不允许
不允许
不充许
100g毛坏中允许
1kg毛坏充许
透明杂质及不透明杂质的直径(mm)及个数0.3~~0.7
不充许
不允许下载标准就来标准下载网
不充许
不充许
不允许
不允许
不充许
不充许
不充许
扇长气泡或杂质，取最长轴和最短轴的算术平均值为直径。透明及不透明杂质包括：薄膜、蓝斑、气泡夹杂物、气泡群、晶体颗粒、灰白点、透明斑、褐色斑、黑点。2
对于0和1类玻璃不允许有带双折射区域的杂质。3
荧光特性
各种牌号的光学石英玻璃按荧光特性分为二类。如表13所示。表13
6试验方法
6.1光谱透过率
荧光特性
不允许有荧光
充许有荧光
使用测量精度不低于士0.5%分光光度计测定试样在各个光谱范围的光谱透过率。试样表面应是抛光的平行平板，厚度为10mm士0.1mm，平板大小视仪器样品室的尺寸而定，两个测量平面的平行度小于或等于3mm；观察记录试样上看到的纹理、气泡和杂夹物。6.2光学均勾性
采用准直管法。按光学石英玻璃的实际分辨角Φ与理论分辩角中。的比值确定。检验时，使用口径适当的平行光管，放大倍数为10～20倍的目镜，根据试样尺寸选择分辨率板、星点板及光栏。观察并确定试样的实际分辨角Φ，计算出/的比值。当比值/$/一1.0时，再用星点板观察星点的衍射图像，观察并记录其中央明亮圆斑外面的同心圆环是否出现断裂、尾翅、畸角或扁圆变形等现象。6.3双折射
JC/T185-—1996

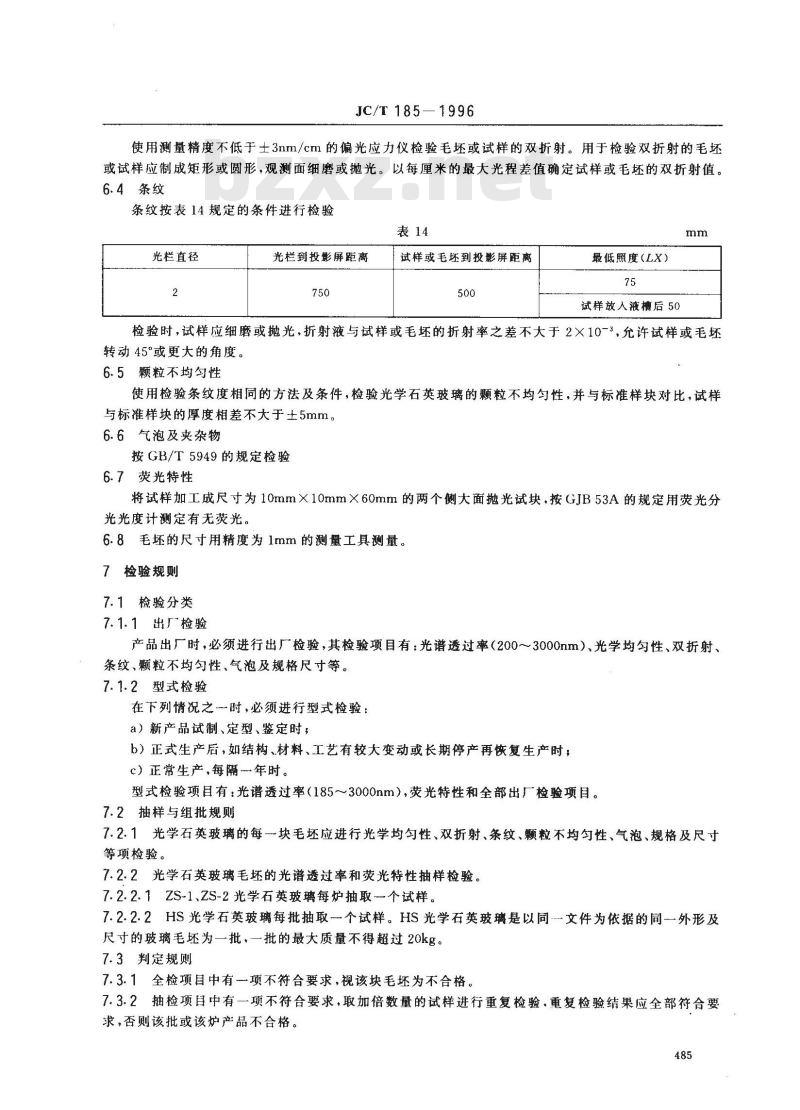

使用测量精度不低于士3nm/cm的偏光应力仪检验毛坏或试样的双折射。用于检验双折射的毛坏或试样应制成矩形或圆形，观测面细磨或抛光。以每厘米的最大光程差值确定试样或毛坏的双折射值。6.4条纹
条纹按表14规定的条件进行检验表14
光栏直径
光栏到投影屏距离
试样或毛坏到投影屏距离
最低照度(LX）
试样放入液槽后50
检验时，试样应细磨或抛光，折射液与试样或毛坏的折射率之差不大于2×10-3，允许试样或毛坏转动45°或更大的角度。
6.5颗粒不均匀性
使用检验条纹度相同的方法及条件，检验光学石英玻璃的颗粒不均匀性，并与标准样块对比，试样与标准样块的厚度相差不大于士5mm。6.6气泡及夹杂物
按GB/T5949的规定检验
6.7荧光特性
将试样加工成尺寸为10mm×10mm×60mm的两个侧大面抛光试块，按GJB53A的规定用荧光分光光度计测定有无荧光。
6.8毛坏的尺寸用精度为1mm的测量工具测量。7
检验规则
7.1检验分类
7.1.1出厂检验
产品出厂时，必须进行出厂检验，其检验项目有：光谱透过率（200～3000nm）、光学均匀性、双折射、条纹、颗粒不均匀性、气泡及规格尺寸等。7.1.2型式检验
在下列情况之一时，必须进行型式检验：a）新产品试制、定型、鉴定时；b）正式生产后，如结构、材料、工艺有较大变动或长期停产再恢复生产时；c）正常生产，每隔一年时。
型式检验项目有：光谱透过率（185～~3000nm），荧光特性和全部出厂检验项目。7.2抽样与组批规则
7.2.1光学石英玻璃的每一块毛坏应进行光学均勾性、双折射、条纹、颗粒不均勾性、气泡、规格及尺寸等项检验。
7.2.2光学石英玻璃毛坏的光谱透过率和荧光特性抽样检验。7.2.2.1ZS-1、ZS-2光学石英玻璃每炉抽取个试样。7.2.2.2HS光学石英玻璃每批抽取个试样。HS光学石英玻璃是以同-文件为依据的同外形及尺寸的玻璃毛坏为一批、一批的最大质量不得超过20kg。7.3判定规则
7.3.1全检项目中有一项不符合要求，视该块毛坏为不合格7.3.2抽检项中有一项不符合要求，取加倍数量的试样进行重复检验、重复检验结果应全部符合要求，否则该批或该炉产品不合格。485
8标志、包装、运输和贮存
8.1标志
8.1.1产品标志
JC/T 185--1996
每批光学石英玻璃毛坏应附有产品合格证。合格证上应注明：a）生产厂名；
b）产品名称，
c）商标，
d）产品牌号；
e）生产日期和批号；
f）各项质量指标数据，
g）标准号：
h）检验员印章。
8.1.2包装标志
包装箱上应有明显的收发货标志和“玻璃制品”“小心易碎”、“勿翻动”、“防潮湿”等。8.2包装
8.2.1每块毛坏用卷烟纸或其他薄包装纸进行包裹，捆扎后放人硬纸箱或木箱内，箱内填有刨花、锯末或其他防无材料。
8.2.2包装箱内应附有产品合格证。8.3运输
在运输中应注意不使产品损坏。8.4贮存
产品应贮存在干燥、通风良好的室内。附加说明：
本标准由中国建筑材料科学研究院石英玻璃研究所负责起草并解释。本标准主要起草人：王明龙。
自本标准实施之日起原建筑材料工业局部标准JC185-—1981（1996）《JGS,JGS2、JGSs，光学石英玻璃》同时作废。
