【建筑材料行业标准(JC)】 再生胶油毡

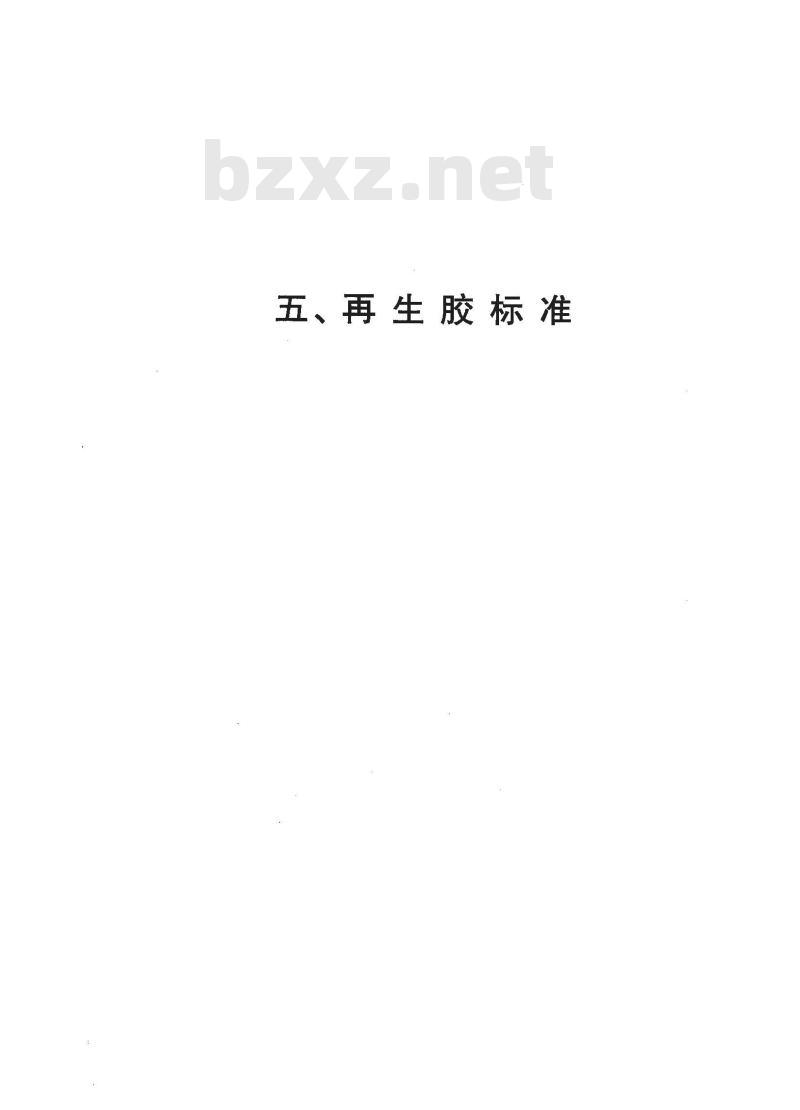

五、再生胶标准
国家建筑材料工业总局部标准
再生胶油毡
JC 206—1976
再生胶油毡是用再生橡胶、10号石油沥青和碳酸钙经混炼、压延而成的无胎防水卷材，可用作屋面、地下、水利等工程的防水层，尤其适用于对防水层的延伸性和低温柔性要求较高的工程。一、技术要求
1.再生胶油毡规格应符合表1规定：表1
(mm）
1000±10
注：如需特殊规格可由用货单位与生产厂双方协议。2、再生胶油毡外观质量应符合下列要求：（1）成卷的油毡应卷紧，两端平齐。（2）表面无孔洞、皱折或刻痕等缺陷。卷
（3）每平方米油毡上，直径为3mm～5mm的疙瘩不得超过三个，直径为3mm～5mm的气泡或因气泡破裂而造成的痕迹不得超过三个。（4）每卷油毡接头不得超过一个，短的一块不得小于3m，并应比规格长15cm。（5）撒布材料应均匀，油毡铺开后不应有粘结现象。3．再生胶油毡物理性能应符合表2规定：表2
抗拉强度（kg/cm），20℃土2℃纵向延伸率（%）,20℃±2℃，纵向
低温柔性，一20℃，1h，Φ1mm金属丝对折不小于
不小于
不透水性（kg/cm2）动水压法，保持90min不小于耐热度，在120℃下加热5h
吸水性(%),18℃±2℃,24h
4．产品规格
不大于
二、检验方法
无裂纹
不起泡，不发粘
（1）长度和幅宽：将油毡在平坦的平面上展开，用最小刻度为1mm的米尺测量油毡的长度和幅宽。（2）厚度：用厚度计（1/100mm）沿油毡横向（在同一直线上）测定边、中、边三点，各点应符合表1国家建筑材料工业总局
上海市建筑工程局提出
1976年12月1日实施
河南建筑工程材料研究所起草
上海建筑涂料厂

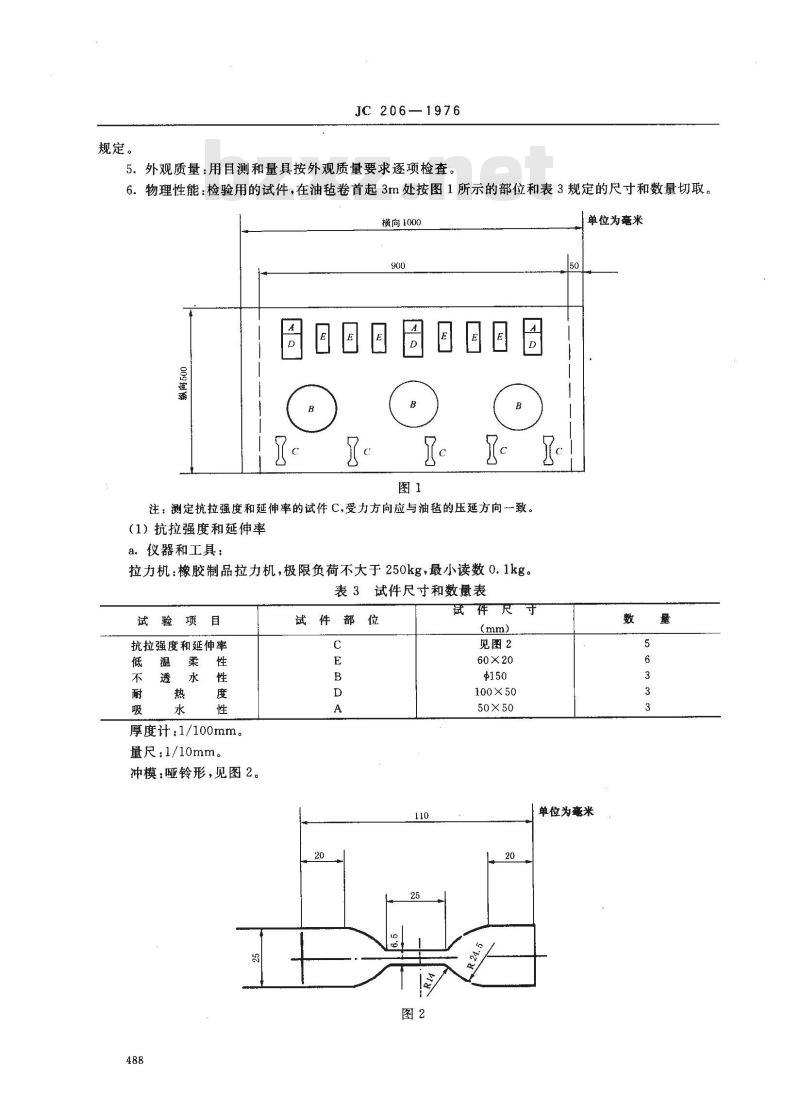

规定。
JC206—1976
5．外观质量：用目测和量具按外观质量要求逐项检查6.物理性能：检验用的试件，在油毡卷首起3m处按图1所示的部位和表3规定的尺寸和数量切取。横向1000
注：测定抗拉强度和延伸率的试件C,受力方向应与油毡的压延方向一致。（1）抗拉强度和延伸率
a.仪器和工具：
拉力机：橡胶制品拉力机，极限负荷不大于250kg，最小读数0.1kg。表3试件尺寸和数量表
试验项目
抗拉强度和延伸率
透水性
厚度计：1/100mm。
量尺：1/10mm。
冲模：哑铃形，见图2。
试件部位
见图2
60×20
100×50
50×50
单位为毫米
单位为毫米

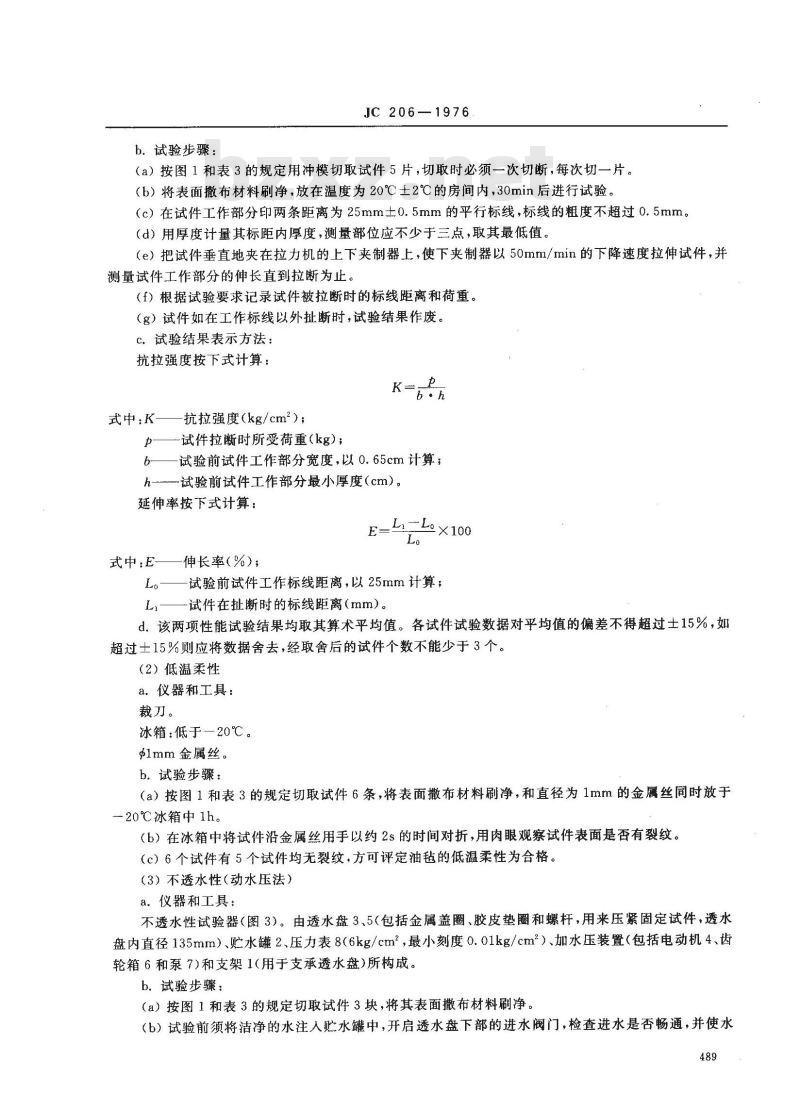

b.试验步骤：
JC 206—1976
（a）按图1和表3的规定用冲模切取试件5片，切取时必须一次切断，每次切一片。（b）将表面撒布材料刷净，放在温度为20℃士2℃的房间内，30min后进行试验。（c）在试件工作部分印两条距离为25mm士0.5mm的平行标线，标线的粗度不超过0.5mm。（d）用厚度计量其标距内厚度，测量部位应不少于三点，取其最低值。（e）把试件垂直地夹在拉力机的上下夹制器上，使下夹制器以50mm/min的下降速度拉伸试件，并测量试件工作部分的伸长直到拉断为止。(f）根据试验要求记录试件被拉断时的标线距离和荷重。（g）试件如在工作标线以外扯断时，试验结果作废。c。试验结果表示方法：
抗拉强度按下式计算：
式中:K
抗拉强度（kg/cm2）；
试件拉断时所受荷重（kg）；
试验前试件工作部分宽度，以0.65cm计算；h---试验前试件工作部分最小厚度(cm)。延伸率按下式计算：
式中:E—
伸长率（%）；
E=L-L。
一试验前试件工作标线距离，以25mm计算；Lo
L试件在扯断时的标线距离（mm）。d.该两项性能试验结果均取其算术平均值。各试件试验数据对平均值的偏差不得超过士15%，如超过土15%则应将数据舍去，经取舍后的试件个数不能少于3个。（2）低温柔性
a.仪器和工具：
裁刀。
冰箱：低于一20℃。
lmm金属丝。
b.试验步骤：
（a）按图1和表3的规定切取试件6条，将表面撒布材料刷净，和直径为1mm的金属丝同时放于20℃冰箱中1h。
（b）在冰箱中将试件沿金属丝用手以约2s的时间对折，用肉眼观察试件表面是否有裂纹。（c）6个试件有5个试件均无裂纹，方可评定油毡的低温柔性为合格。（3）不透水性（动水压法）
a.仪器和工具：
不透水性试验器（图3）。由透水盘3、5（包括金属盖圈、胶皮垫圈和螺杆，用来压紧固定试件，透水盘内直径135mm）、贮水罐2、压力表8（6kg/cm2，最小刻度0.01kg/cm2）、加水压装置（包括电动机4、齿轮箱6和泵7)和支架1(用于支承透水盘)所构成。b.试验步骤：
（a）按图1和表3的规定切取试件3块，将其表面撒布材料刷净。（b）试验前须将洁净的水注人贮水罐中，开启透水盘下部的进水阀门，检查进水是否畅通，并使水489
JC206—1976
与透水盘上口齐平。关闭进水阀，开启总水阀，接着连续加水压，使贮水罐的水流出来，清除空气。6
1—机架；2--贮水罐；3—透水盘4—电动机;5—透水盘；6—齿轮箱；7-泵8—压力表;9拉杆；10—进水阀;11总水阀；12—进水阀将试件置于透水盘上，垫上胶皮垫圈及孔径为2mm×2mm金属网，并用螺丝夹紧。开启进水阀门，关闭总水阀门，开始施加水压，并记录时间。一次升压到3kg/cm2，保持90min。3块试件的试验结果均应无透水现象，方可评定油毡的不透水性为合格。（4）耐热度
a.仪器和工具：
电热烘箱：具有恒温控制装置。温度计：0~200℃水银温度计，精确度0.5℃。细铁丝或回形针：穿钩试件用。裁刀。
b．试验步骤：
（a）按图1和表3的规定切取试件3块，将表面撒布材料刷净，在距试件一端约1cm处的中心穿一小孔，用穿钩悬挂在烘箱内的上层篦板上。（b）在120℃下放置5h，取出试件观察其表面是否有起泡、发粘现象。（c）3块试件均不起泡、不发粘，方可评定油毡的耐热度为合格。(5）吸水性
a，仪器及工具：
分析天平：精确度0.001g。
1000mL烧杯或其他适合容纳试件和装水的容器。毛刷。
50℃或100℃水银温度计：精确度0.5℃。细玻璃棒。
滤纸。
b.试验步骤：
（a）按图1和表3的规定切取试件3块，将表面撒布材料刷净，再行称量。（b）将称量后的试件立放在18℃±2℃的水中浸泡，每块试件箱隔距离不小于2mm（可用细玻璃棒置于试件之间），水面高出试件上端不小于20mm。浸泡24h后取出，迅速用滤纸按贴试件两面，以吸收水分，至滤纸按贴试件不再有水迹为度，立即称量。490
JC 206-1976
（c）试件从水中取出至称量完毕的时间不应超过3min。吸水性A（%）按下式计算：
式中：WI——浸泡前试件重量；W——浸泡后试件重量。
W-Wl×100
三、验收规则
7.同一规格的产品，以100卷为一批，少于100卷亦按一批算；生产厂以一个班的产量为批。在该批产品中任取一卷检查外观质量，全部指标达到要求时即为合格；若其中有一项指标未达到要求时，应从该批产品中再任取一卷检查，全部指标达到要求时亦为合格若仍有一项指标未达到要求时，应由原生产单位进行开卷整理，整理后任取2卷，全部指标达到要求时即为合格；若仍有任何-项指标不合格，则该批产品为不合格品。
8将外观检查合格的一卷作为物理性能检验的试样，检验结果符合各项指标时，该批产品即为合格品；若有一项指标不符合要求时，应在该批产品中再取一卷进行单项复验，达到指标要求时即为合格；若仍未达到指标要求时，则该批产品为不合格品。9.如供需双方验收发生争议时，由双方委托有关科研或试验单位进行仲裁检验。四、包装、标志、贮存及运输
10.产品应在硬质卷芯上卷紧包装。每卷油毡均应沿包装纸面的整个宽度包装，两端未包装的长度不得超过5mm。
11．在特殊的情况下，包装的形式可由生产厂与购货单位商定。12．每卷产品的包装纸上应清楚标明下列标志：（1）生产厂名称和地址：
（2）产品的全称、生产日期；
（3）本标准编号和合格标记；
（4）保管和运输注意事项。
13．贮存和运输：
（1）产品应存放在通风良好，干燥的仓库内。（2）不得与有机溶剂接触。
（3）产品可平放成垛，垛的高度不应超过1m。（4）运输时产品必须平放成垛，垛的高度也不应超过1m，必要时应加盖蓬布。14.在遵守本标准第13条的情况下，生产厂应保证产品自出厂之日起，在不超过一年的贮存期内，其性能符合本标准的规定。
标准编号
GB/T 539--1995
GB/T540—1999
GB/T 541—1996
GB3452.1-1992
GB/T 3452.2—1987
附录—
橡胶制品国家标准顺序目录和代替信息代替标准
下101GB539—1983
下 106GB/T 540—1983
GB/T543—1983
GB/T 3912-1983
GB/T3913—1983
下 113GB 541—1983
GB 5441983
标准编号
GB/T 7544. 10---1999
GB/T 9877. 1---1988
GB/T 9877. 2--1988
GB/T 9877. 3—1988
GB/T 98851988
GB/T 9887-1999
GB 10213—1995
代替标准
下53GB/T6762.5--1992
I上 511GB/T 9887--1988
下63GB10213-1988
GB 3986-~3988-1983|GB/T10708.1—2000上3GB3452.1--1982
2上11GB/T3672—1992
GB/T 3672.1—2002
GB/T3672.2—2002/上21
GB/T 3985—-1995
GB 4491—2003
下119GB3985—1983
GB/T 4806. 2—1994
GB/T5574—1994
GB/T 5719---1995
GB/T 5720—1993
GB/T 57211993
GB 7543—1996
GB7544.1—1999
GB/T 7544. 2--1999
GB/T 7544. 3—1999
GB/T 7544. 5-—1999
GB/T 7544. 6—1999
GB/T 7544.7—1999
GB/T 7544. 9—1999
GB 4491--1984
下 9|GB4806---1984
下125GB5574—1985
上29GB/T 5719—1987
上 35|GB 5720—1985
上 45GB 5721—1985
GB 5722—1985
GB7543-1987
下 20 GB 7544-—1992
GB 14830-—1993
下 28GB/T 6762.1—1992
33GB/T6762.2—1992
下 36GB/T 6762.3—1992
GB/T 6762.4—1992
GB/T7545--1992
49|GB/T 7546—1992
GB/T 10708.2—2000
GB/T 10708. 3--2000
GB 13871—1992
GB/T14273—1993
GB/T14831—2003
GB/T 14833-1993
GB/T15325-1994
GB/T 15326--1994
GB/T15520--1995
GB/T158461995
GB/T 16593-1996
GB/T 17604-—1998
GB/T 17794-
GB 18173. 1--2000
GB18173.2—2000
GB/T18173.3—2002
GB 18241. 1—2001
上 85GB/T 10708.1—1989
上 97|GB/T10708.2—1989
上104GB/T 10708.3—1989
上111
上121
上531GB/T14831-1993
下130
上125
上129
下138
上132
上137
上148
下141
下152
下166
下171
下179
下187
GB/T 18241. 2—2000
GB/T 18241. 3—2000
GB/T 18944. 1—2003
下193
下197
标准编号
HG/T 2010—1991
HG/T 2011--1991
HG/T 2013--2001
HG/T 2015--1991
HG/T 2021—1991
HG 2178---1991
附录二
下212
下215
橡胶制品行业标准顺序目录和代替信息代替信息
下220HG/T 2013—1991
下225
上157
上161
HG/T 2181-1991
上167
HG/T 2196--1991
HG/T 2287--2001
HG/T 2289—2001
HG/T 2290—1992
HG/T 2292—1992
HG/T 2293---1992
HG/T 2294 -1992
HG/T 2295---1992
上172
下229HG/T2287-1992
下239HG/T2289-—1992
下250
上201
上208
下256
下259
HG/T 2296-—1992
下264
HG/T 2329--1992
HG/T 2330---1992
HG/T 2331-
HG/T 2332---1992
HG/T 2333—1992
下270
上217
上223
下274
上229
HG/T 2412.1—1992
上534
HG/T 2412. 2—1992|上 537
HG/T 2412. 3--1992上 539
HG/T 2413. 1 ---1992 下 280
-1992下283
HG/T 2413. 2-
HG/T 2445—1993
HG/T 2446--1993
下285
下289
HG/T 2447--1993下 296
HG/T2448—1993上541
下303HG/T2450—1993
HG/T 2450—1999
HG/T 2487-
HG/T 2488-—1993
HG/T 2578—1994
HG/T2579--1994
上546
上549
下308
上235
标准编号
HG/T 2584---1994
HG/T 2697---2001
HG/T 2699—1995
HG/T 2700—1995
HG/T 2701—1995
HG/T 2702--1995
HG/T 2723—1995
HG/T2724.1-1995
代替信息
上553HG4--1455-1982
下313HG/T2697.--1995
上239
上241
上245HG4—1420—1981
上251HG4-—1421—1981
上557
上559
上564
HG/T 2724. 2-—1995
HG/T 2724.3—1995
HG/T 2724.4---1995
HG/T 2724. 5—1995
HG/T 2724.6—1995
HG/T 2724. 7—1995
HG2793-1996
HG/T 2794—1996
HG/T 2795--1996
HG/T 2809--1996
HG/T 2810--1996
HG/T 2811---1996
HG/T 28121996
HG/T 2813--1996
HG 2864-1997
HG 28651997
HG/T 2866—1997
HG/T 2868---1997
HG/T 2887--1997
HG/T 2888---1997
HG/T 2889—1997
HG 2943—1984
(1997)
上569
上573
上578
上582
上586
下321
下325
下329
上258
上266
上271
上276
上286
下333
上291
下338
上306
上310
上592
上595
下67GB4846—1984
标准编号
HG2944--1984
(1997)
HG 29451984
（1997)
HG 2946--1984
(1997)
HG 2947--1986
（1997)
HG 2948---1988
（1997)
HG 2949--1999此内容来自标准下载网
HG 2950---1999
HG/T 3054---1888
（1997)
HG/T 3055---1988
(1997)
HG/T3077-1999
HG/T 3078---2001
HG/T 3079---1999
HG/T 3080--- 1988
(1997)
HG/T 3087---2001
HG/T 3088---1999
HG/T 3089--2001
HG/T 3091---2000
HG/T 3092---1988
(1997)
HG/T 3093.---1988
(1997)
HG/T 3094--1988
(1997)
HG/T 3096.--2001
代誉信息
下71|GB4847---1984
下74GB4848-1984
1下 77GB 4849--1984
下 81GB 7057 -1986
下84GB 98901988
下 352HG 29491989
上314HG29501987
上 600GB/T 9889--1988
E 604GB/T 9891---1988
下358|HG/T3077--1988
下363/HG/T3078--1988
(1997)
I下370HG/T3079--1988
下 379GB 9899-1988
上321HG/T 3087---1986
（1997)
E331HG/T3088-1987
上337HG/T3089-1987
（1997)
上341HG/T3091--1988
（1997)
上353GB98781988
t357GB9879--1988
上362GB9880---1988
上 366/HG/T 3096--1989
HG/T 3097---1989上 380GB10709---1989(1997)
标推编号
HG/T3098--1989
(1997)
HG/T 3099--1989
(1997)
HG/T3100--1989
（1997)
HG 33271979
HG/T3328---1980
HG/T 3329--1989
HG/T 3612--1999
HG/T3645-1999
HGI 69--1991
JB/T 1090-1991
JB/T1091--1991
UB/T 1092--1991
JB/T 5512--1991
JB/T 6375-1992
JB/T6616--1993
UB/T 6639---1993
UB/T 6657--1993
UB/T6659---1993
JB/T6660--1993
JB/T 6766--1993
JB/T 6994--1994
UB/T6997--1993
UB/T7052--1993
JB/T 7757.2--1995
UB/T8110.2--1999
JC 206 -1976
JC/T630---1996
JC/T 645--1996
IC/T 684---1997
JC/T840---1999
QC/T 624--1999
QC/T 639--2000
QC/T 643--2000
SL227-1998
代替信息
L383GB10710-1989
L 388/GB 10711-1989
L398GB10712--1989
下 95HG 4--559--1979
F 387HG 4--1281-1980
下 489/ZBG 47001--1989
上606
下397
上414
上428
下401
上433
上440
上444
上451
上464
上468
下408
上470
上476
上486
上490
下410
下487
上496
下417
下422
下428
上501
上 504GB/T 12421--1990
上 507GB/T 12426-1990
下435
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
