【行业标准】 水泥强度快速检验方法

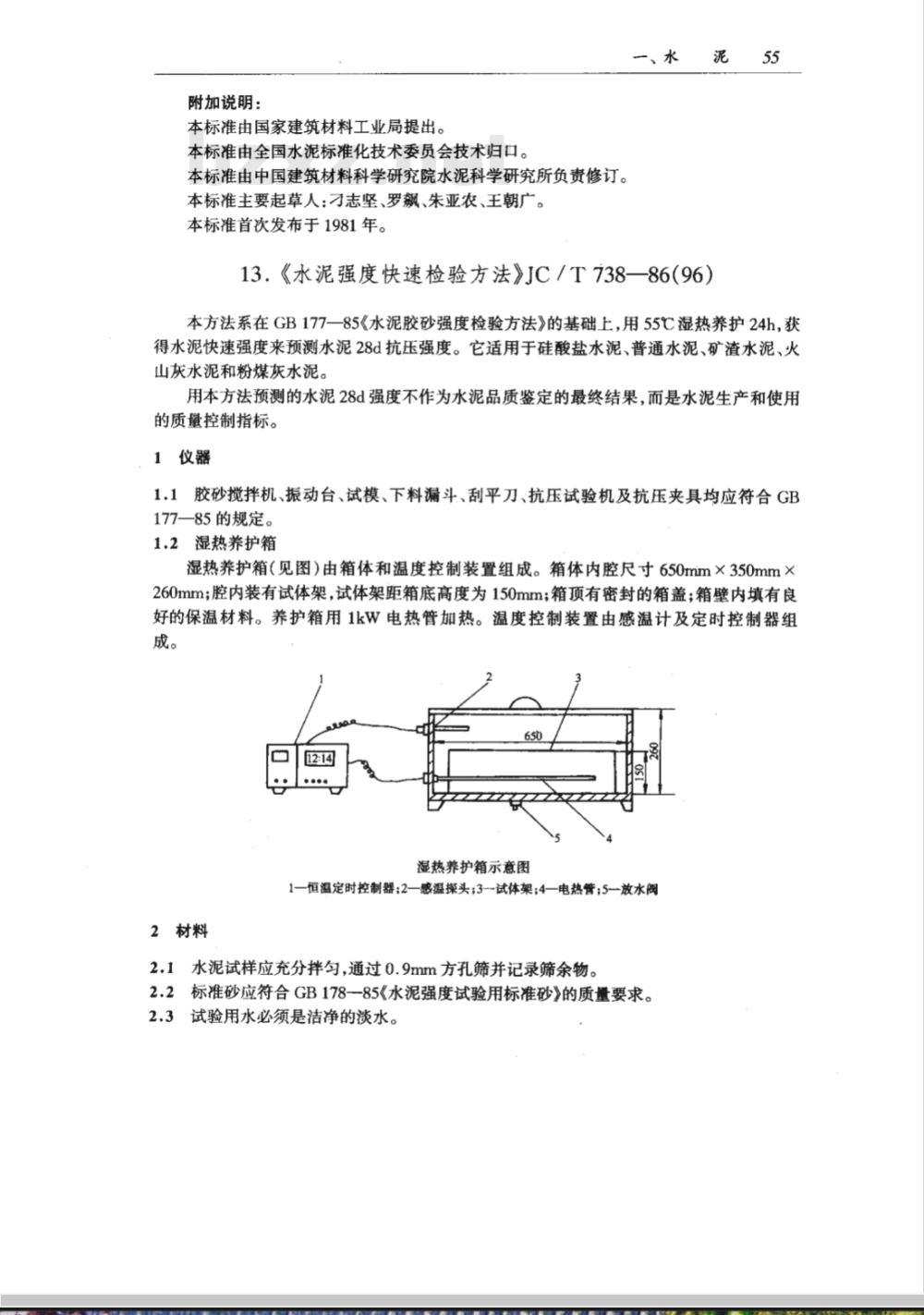

附加说明：
本标准由国家建筑材料工业局提出。本标准由全国水泥标准化技术委员会技术归口。本标准由中国建筑材料科学研究院水泥科学研究所负责修订。本标准主要起草人：刁志坚、罗飙、朱亚农、王朝广。本标准首次发布于1981年。
13.《水泥强度快速检验方法》JC/T738一86(96）本方法系在GB177—85《水泥胶砂强度检验方法》的基础上，用55℃湿热养护24h，获得水泥快速强度来预测水泥28d抗压强度。它适用于硅酸盐水泥、普通水泥、矿渣水泥、火山灰水泥和粉煤灰水泥。
用本方法预测的水泥28d强度不作为水泥品质鉴定的最终结果，而是水泥生产和使用的质量控制指标。
1仪器bZxz.net
1.1胶砂搅拌机、振动台、试模、下料漏斗、刮平刀、抗压试验机及抗压夹具均应符合GB177—85的规定。
1.2湿热养护箱
湿热养护箱（见图）由箱体和温度控制装置组成。箱体内腔尺寸650mim×350mm×260mm；腔内装有试体架，试体架距箱底高度为150mm；箱顶有密封的箱盖；箱壁内填有良好的保温材料。养护箱用1kW电热管加热。温度控制装置由感温计及定时控制器组成。
湿热养护箱示意图
1—恒温定时控制器;2—感温头;3试体架;4—电热管；5一放水阀2材料
2.1水泥试样应充分拌匀，通过0.9mm方孔筛并记录筛余物。2.2标准砂应符合GB178--85《水泥强度试验用标准砂》的质量要求。2.3试验用水必须是洁净的淡水。56

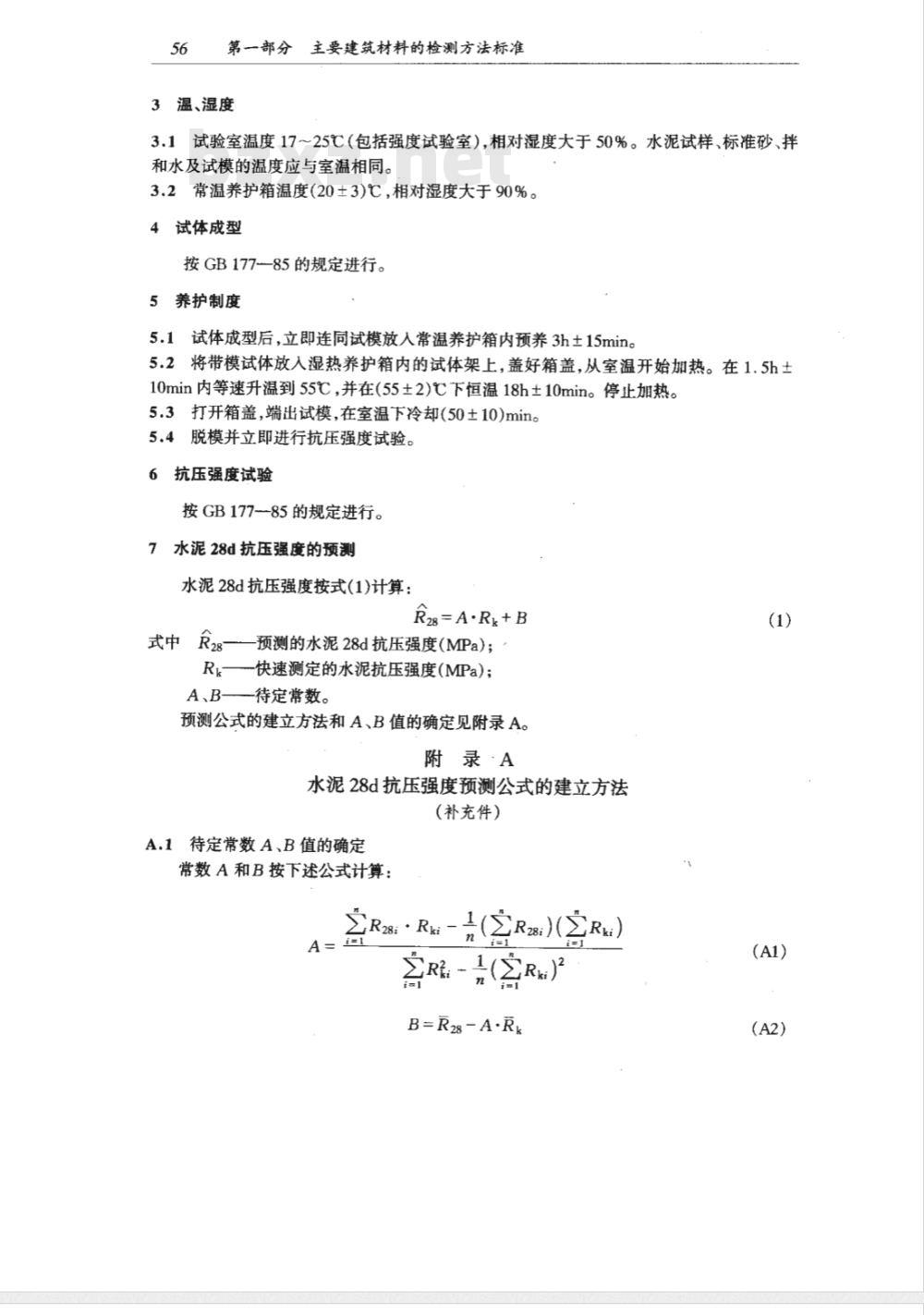

第一部分主要建筑材料的检测方法标准3温、湿度
3.1试验室温度17～25℃（包括强度试验室），相对湿度大于50%。水泥试样、标准砂、拌和水及试模的温度应与室温相同。3.2常温养护箱温度(20±3)℃，相对湿度大于90%。4试体成型
按GB177—85的规定进行。
5养护制度
5.1试体成型后，立即连同试模放人常温养护箱内预养3h土15min。5.2将带模试体放入湿热养护箱内的试体架上，盖好箱盖，从室温开始加热。在1.5h土10min内等速升温到55℃，并在（55±2)℃下恒温18h土10min。停止加热。5.3打开箱盖，端出试模，在室温下冷却(50±10)min。5.4脱模并立即进行抗压强度试验。抗压强度试验
按GB17785的规定进行。
7水泥28d抗压强度的预测
水泥28d抗压强度按式(1)计算：R28=A·Rk+B
R28——预测的水泥28d抗压强度(MPa)；式中
快速测定的水泥抗压强度(MPa)；Rk
A、B—待定常数。
预测公式的建立方法和A、B值的确定见附录A。附录·A
水泥28d抗压强度预测公式的建立方法（补充件）
A.1待定常数A、B值的确定
常数A和B按下述公式计算：
ZR28i· Rki-1
（ZR28ZRk）
CRki）
B=R28-A·Rk

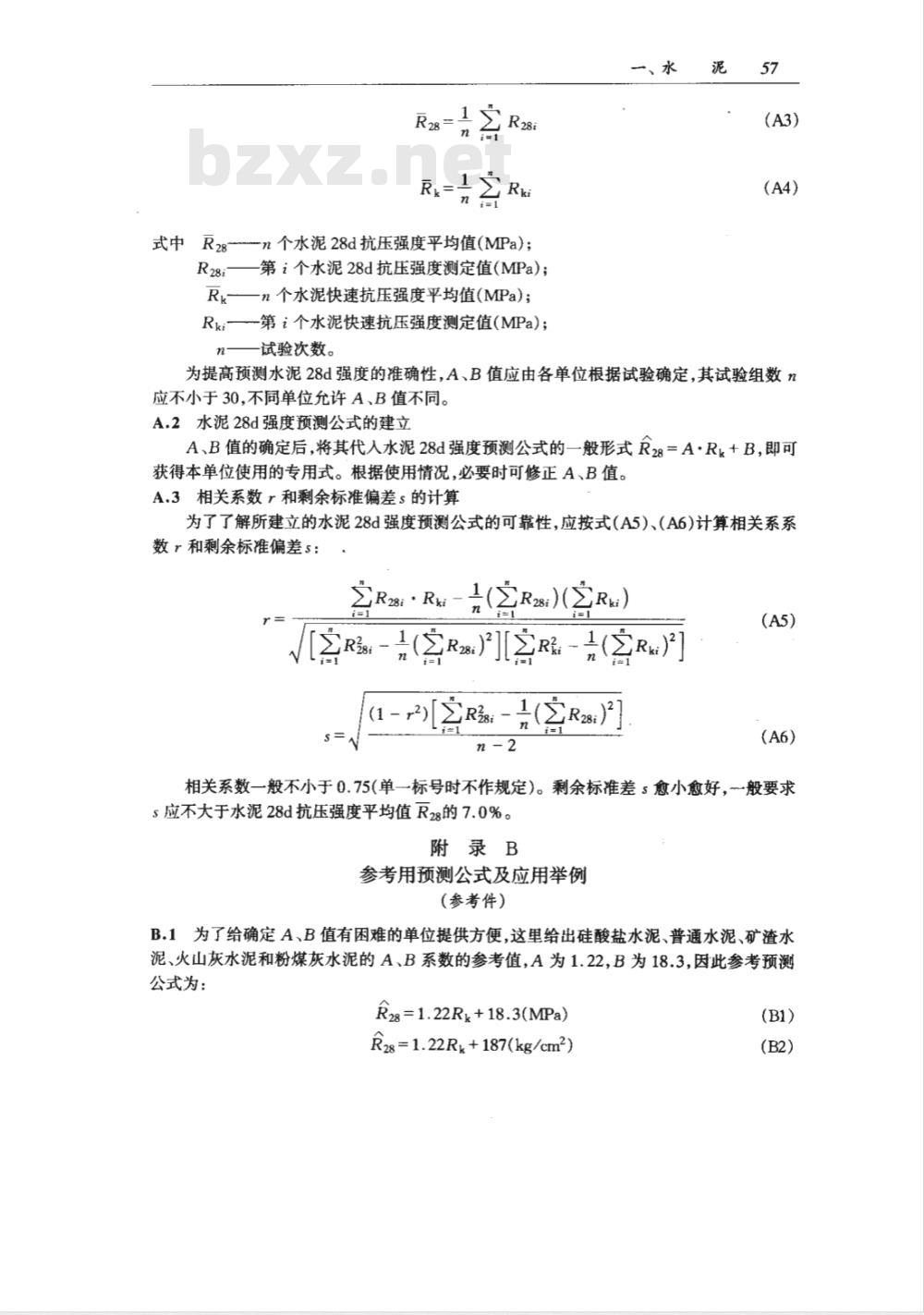

式中R28-n个水泥28d抗压强度平均值(MPa)；R28i
一第i个水泥28d抗压强度测定值（MPa）；Rk—n个水泥快速抗压强度平均值(MPa);Rki—-第i个水泥快速抗压强度测定值(MPa);试验次数。
为提高预测水泥28d强度的准确性，A、B值应由各单位根据试验确定，其试验组数n应不小于30不同单位允许A、B值不同。A.2水泥28d强度预测公式的建立A、B值的确定后,将其代人水泥28d强度预测公式的一般形式R28=A·Rk+B，即可获得本单位使用的专用式。根据使用情况，必要时可修正A、B值。A.3相关系数r和剩余标准偏差s的计算为了了解所建立的水泥28d强度预测公式的可靠性，应按式（A5）、（A6)计算相关系系数r和剩余标准偏差s：
ZR28i·Rk:-1(ZR28:)(ZRki）
/[R8:-(R28:)[：(Rs
(1 -)[R8:-(R28:)月
相关系数一般不小于0.75(单一标号时不作规定)。剩余标准差s愈小愈好，般要求s应不大于水泥28d抗压强度平均值R28的7.0%。附录B
参考用预测公式及应用举例
（参考件）
B.1为了给确定A、B值有困难的单位提供方便，这里给出硅酸盐水泥、普通水泥、矿渣水泥、火山灰水泥和粉煤灰水泥的A、B系数的参考值，A为1.22,B为18.3,因此参考预测公式为：
R28 =1.22Rk+ 18.3(MPa)
R28=1.22Rk+187(kg/cm2)
第一部分
主要建筑材料的检测方法标准

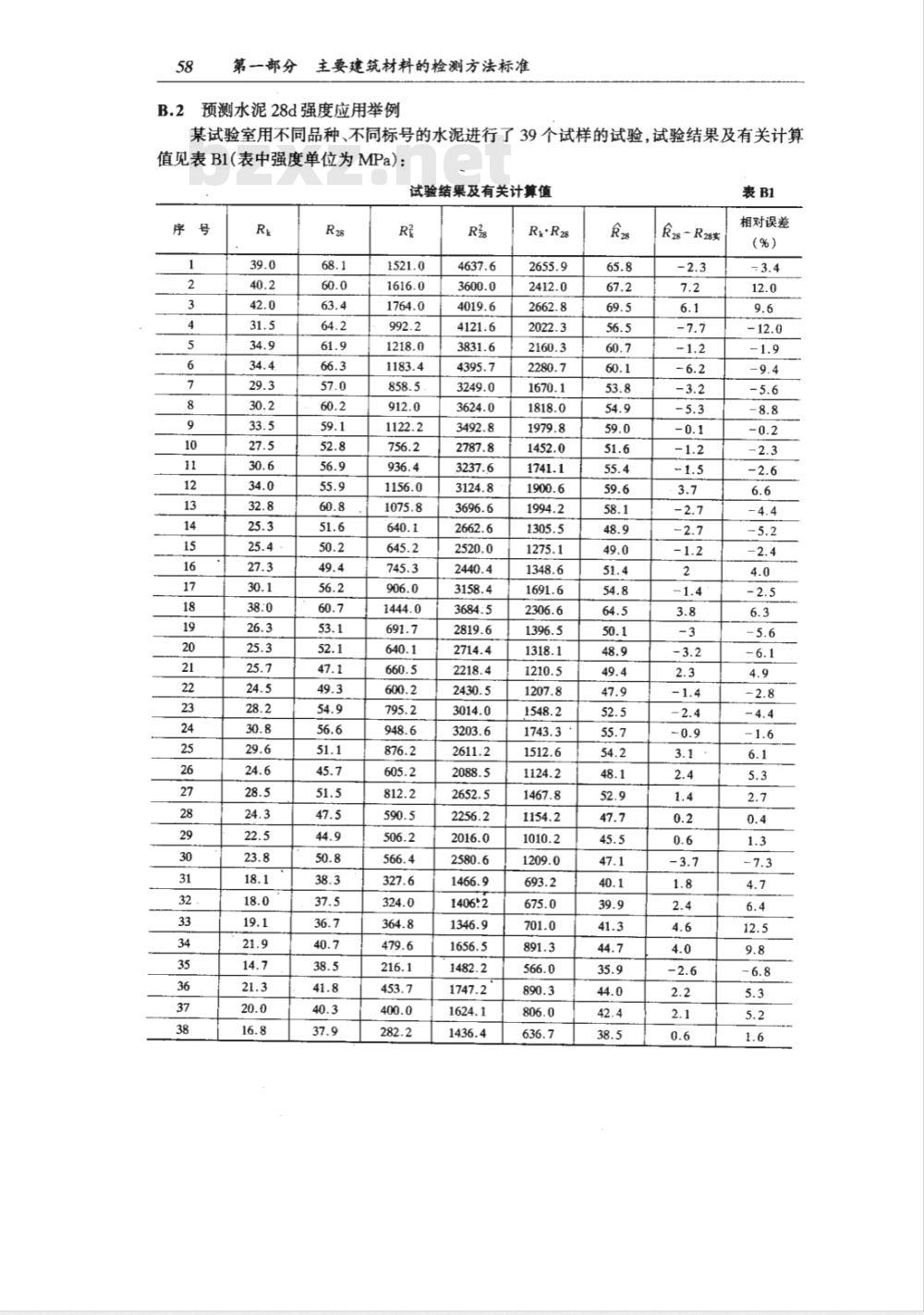

预测水泥28d强度应用举例
某试验室用不同品种、不同标号的水泥进行了39个试样的试验，试验结果及有关计算值见表B1(表中强度单位为MPa)：试验结果及有关计算值
1406:2
Rk·R28
R28-R28实
相对误差

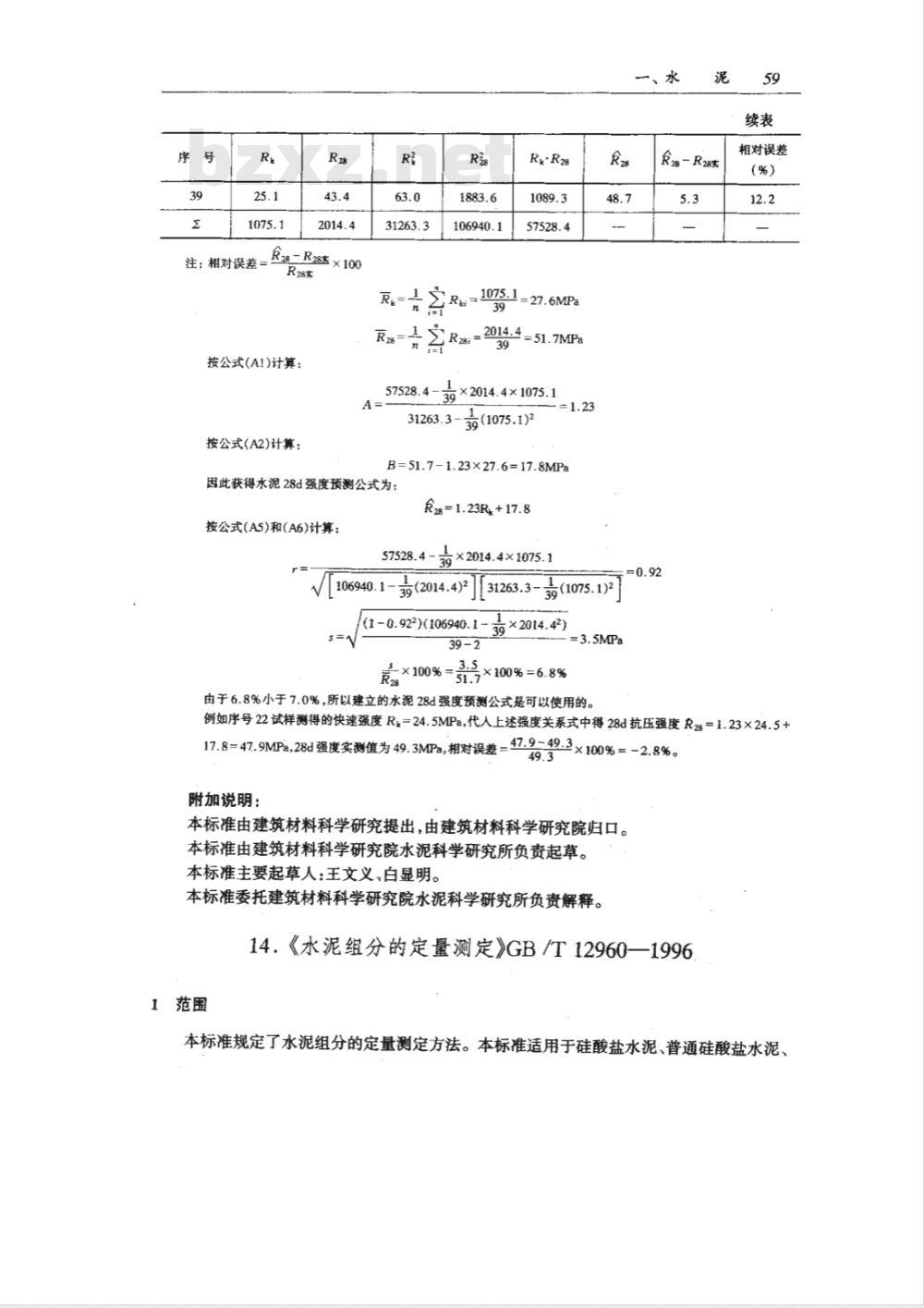

注：相对误差：
R28 - R×100
R28实
按公式(A1)计算：
按公式(A2)计算：
R·R28
2 Ra:= 2014-4 =51.7MPa
×2014.4×1075.1
31263.3-(1075.1)2
B= 51.71.23× 27.6= 17.8MPa
因此获得水泥28d强度预测公式为：按公式(A5)和(A6)计算：
R28=1.23R+17.8
x2014.4×1075.1
(2014.4)2
（1075.1)
(1-0.922)(106940.1-39×2014.4)=3.5MPa
X100%=
×100%=6.8%
R28实
相对误差
由于6.8%小于7.0%，所以建立的水泥28d强度预测公式是可以使用的。例如序号22试样测得的快速强度R=24.5MPa，代人上述强度关系式中得28d抗压强度R28=1.23×24.5+_ 47.9- 49.3 ×100% = -2.8% 。17.8=47.9MPa,28d强度实测值为49.3MPa,相对误差=49.3
附加说明：
本标准由建筑材料科学研究提出，由建筑材料科学研究院归口。本标准由建筑材料科学研究院水泥科学研究所负责起草。本标准主要起草人：王文义、白显明。本标准委托建筑材料科学研究院水泥科学研究所负责解释。14.《水泥组分的定量测定》GB/T12960—19961范围
本标准规定了水泥组分的定量测定方法。本标准适用于硅酸盐水泥、普通硅酸盐水泥、
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
