【机械行业标准(JB)】 电镀超硬磨料制品 什锦锉

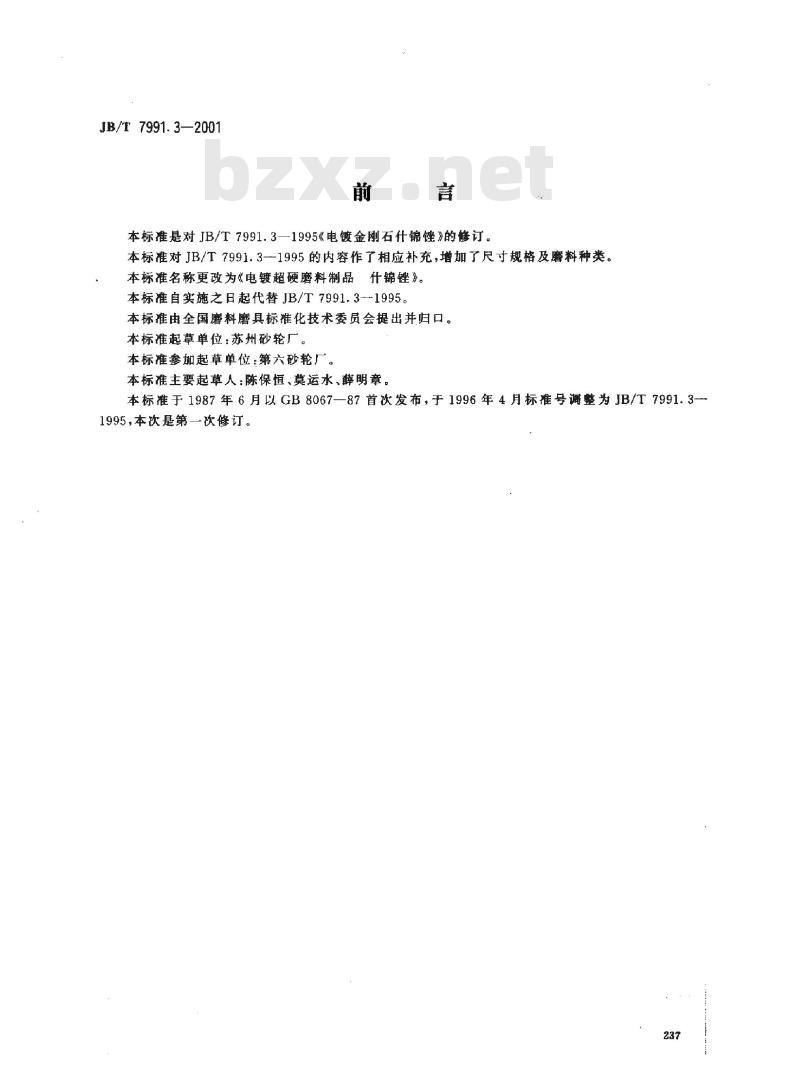

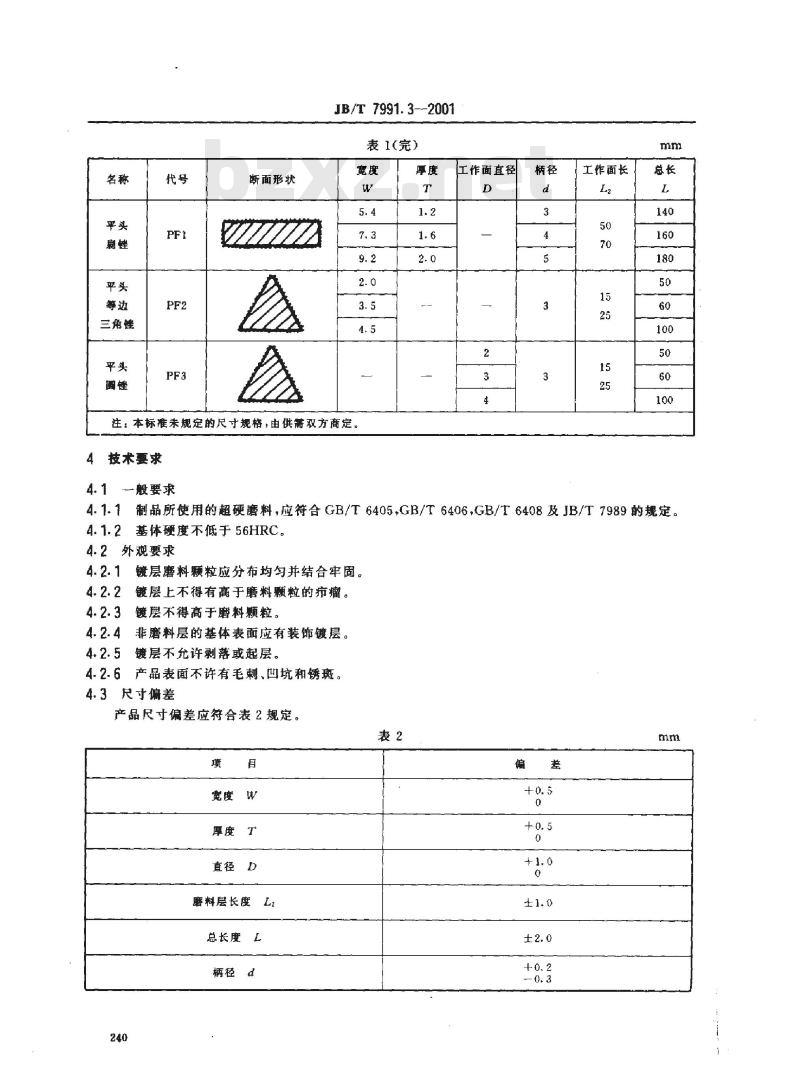

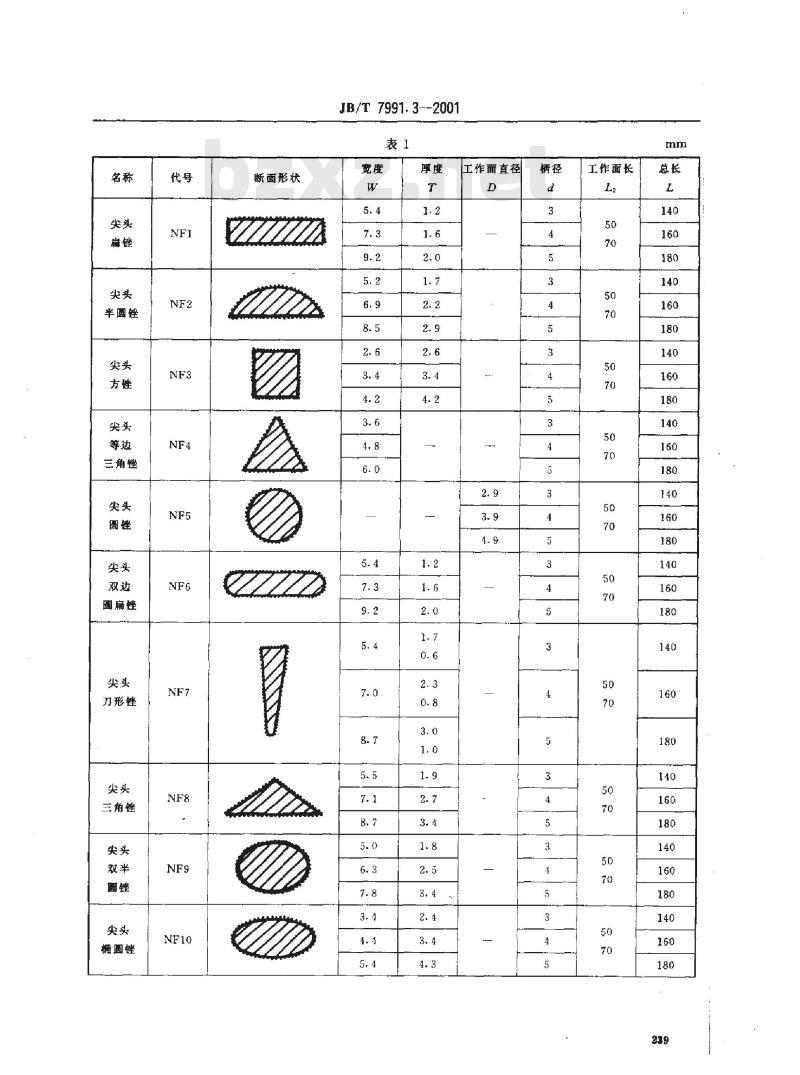

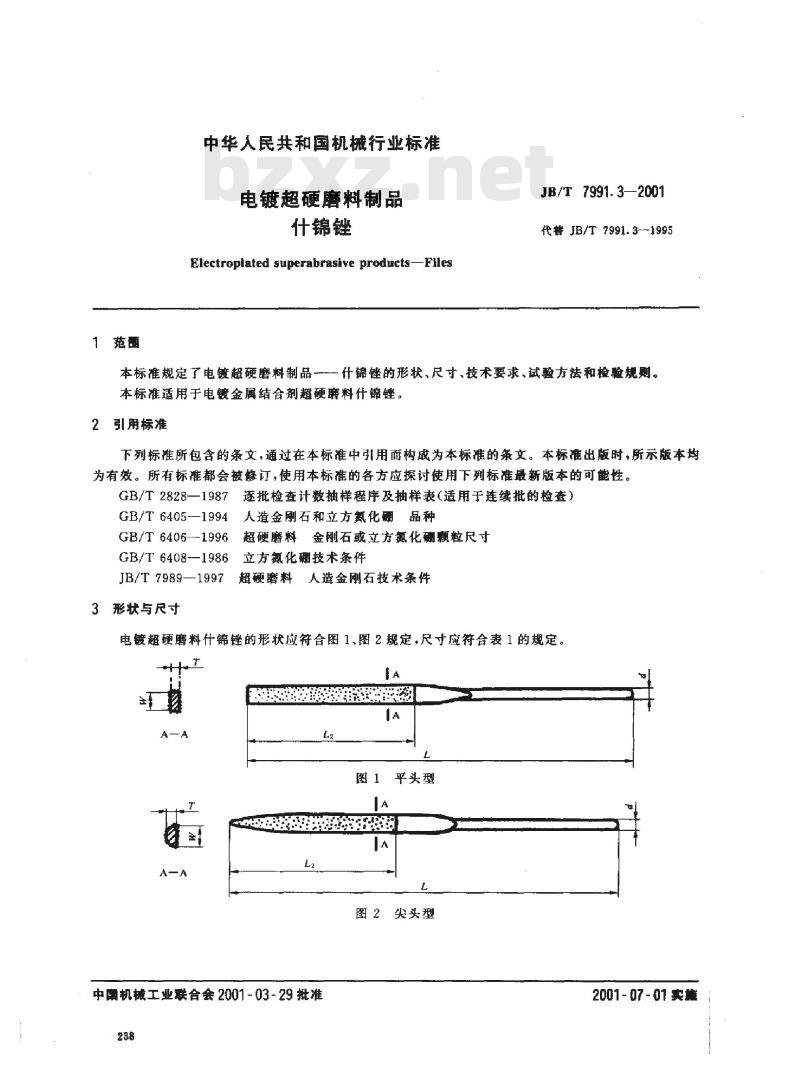

JB/T 7991.3—2001 前言 本标准是对JB/T 7991.3—1995《电镀金刚石什锦锉》的修订。本标准对JB/T 7991.3—1995的内容作了相应补充，增加了尺寸规格及磨料种类。本标准名称更改为《电镀超硬磨料制品什锦锉》。本标准自实施之日起代替JB/T 7991.3—1995。本标准由全国磨料磨具标准化技术委员会提出并归口。本标准起草单位：苏州砂轮厂。本标准参加起草单位：第六砂轮厂。本标准主要起草人：陈保恒、莫运水、薛明章。本标准于1987年6月以GB 8067—87首次发布，于1996年4月标准号调整为JB/T 7991.3—1995，本次是第一次修订。 中华人民共和国机械行业标准 电镀超硬磨料制品 什锦锉 Electroplated superabrasive products - Assorted files JB/T 7991.3—2001 代替 JB/T 7991.3—1995 1 范围 本标准规定了电镀超硬磨料制品——什锦锉的形状、尺寸、技术要求、试验方法和检验规则。本标准适用于电镀金属结合剂超硬磨料什锦锉。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 2828—1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB/T 6405—1994 人造金刚石和立方氮化硼品种 GB/T 6406—1996 超硬磨料金刚石或立方氮化硼颗粒尺寸 GB/T 6408—1986 立方氮化硼技术条件 JB/T 7989—1997 超硬磨料人造金刚石技术条件 3 形状与尺寸 电镀超硬磨料什锦锉的形状应符合图1、图2规定，尺寸应符合表1的规定。 表1 什锦锉尺寸规格表 代号 | 名称 | 宽度W | 厚度T | 工作面直径D | 柄径d | 工作面长L | 总长L ---|---|---|---|---|---|---|--- NF1 | 尖头扁锉 | 5.4 | 1.2 | 2.9 | 3 | 50 | 140 NF2 | 尖头半圆锉 | 7.3 | 1.6 | 3.9 | 4 | 70 | 160 NF3 | 尖头方链 | 9.2 | 2.0 | 4.9 | 5 | 50 | 180 NF4 | 尖头等边三角 | 5.2 | 1.7 | - | 3 | 70 | 140 NF5 | 尖头圆锉 | 6.9 | 2.2 | - | 4 | 50 | 160 NF6 | 尖头双边圆锉 | 8.5 | 2.9 | - | 5 | 70 | 180 NF7 | 尖头刀形锉 | 2.6 | 2.6 | - | 3 | 50 | 140 NF8 | 尖头三角锉 | 3.4 | 3.4 | - | 4 | 70 | 160 NF9 | 尖头双半圆锉 | 4.2 | 4.2 | - | 5 | 50 | 180 NF10 | 尖头椭圆锉 | 3.6 | 1.2 | - | 3 | 70 | 140 表1（续） 代号 | 名称 | 宽度W | 厚度T | 工作面直径D | 柄径d | 工作面长L | 总长L ---|---|---|---|---|---|---|--- PF1 | 平头扇形 | 5.4 | 1.2 | 2 | 4 | 50 | 140 PF2 | 平头等边三角 | 7.3 | 1.6 | 3 | 5 | 70 | 160 PF3 | 平头圆座 | 9.2 | 2.0 | 4 | 3 | 50 | 180 4 技术要求 4.1 一般要求 本标准未规定的尺寸规格，由供需双方商定。
