【机械行业标准(JB)】 电镀超硬磨料制品 代号和标记

JB/T 7991. 1--2001

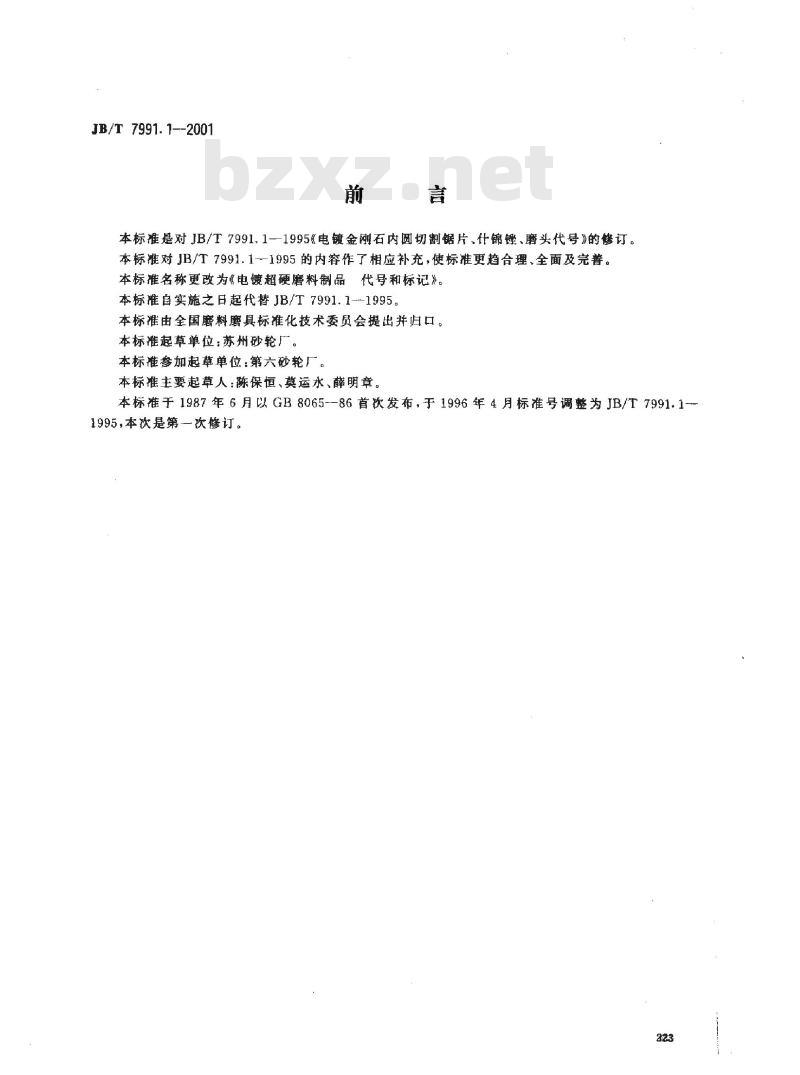

本标准是对JB/T7991.1-1995《电镀金刚石内圆切割锯片、什锦锉磨头代号》的修订。本标推对JB/T7991.1--1995的内容作了相应补充，使标准更趋合理、全面及完善。本标准名称更改为《电镀超硬磨料制品代号和标记》。本标准自实施之日起代替JB/T7991.1--1995。本标准由全国磨料磨具标准化技术委员会提出并归口。本标准起草单位：苏州砂轮厂。本标准参加起草单位：第六砂轮厂。本标准主要起草人：陈保恒、莫运水、薛明章。本标准于1987年6月以GB8065--86首次发布，于1996年4月标准号调整为JB/T7991.1-1995，本次是第一次修订。
1范圃
中华人民共和国机械行业标准
电镀超硬磨料制品
代号和标记
Symbol and designation
for electroplated superabrasive products本标准规定了电镀超硬磨料制品的一般特征和形状代号。本标准适用于电镀金属结合剂超硬磨料制品。2形状及代号

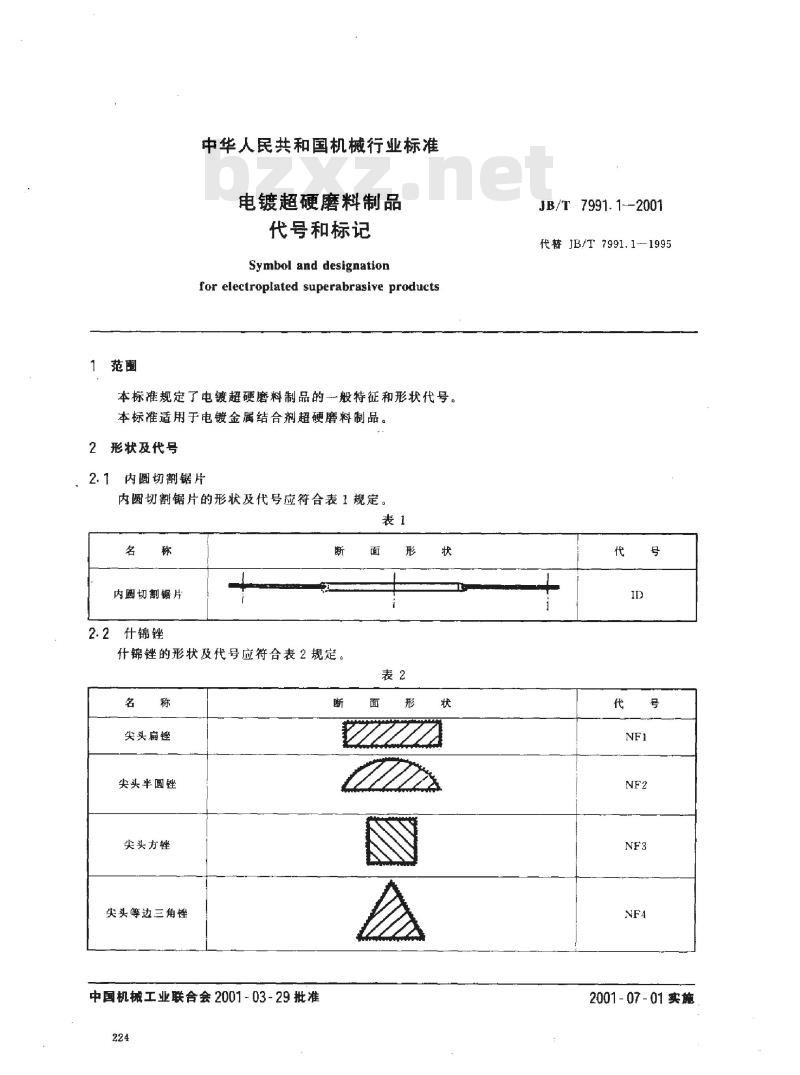

2.1内圆切割锯片
内圆切割锯片的形状及代号应符合表1规定。表1
内圆切割锯片
2.2什锦锉

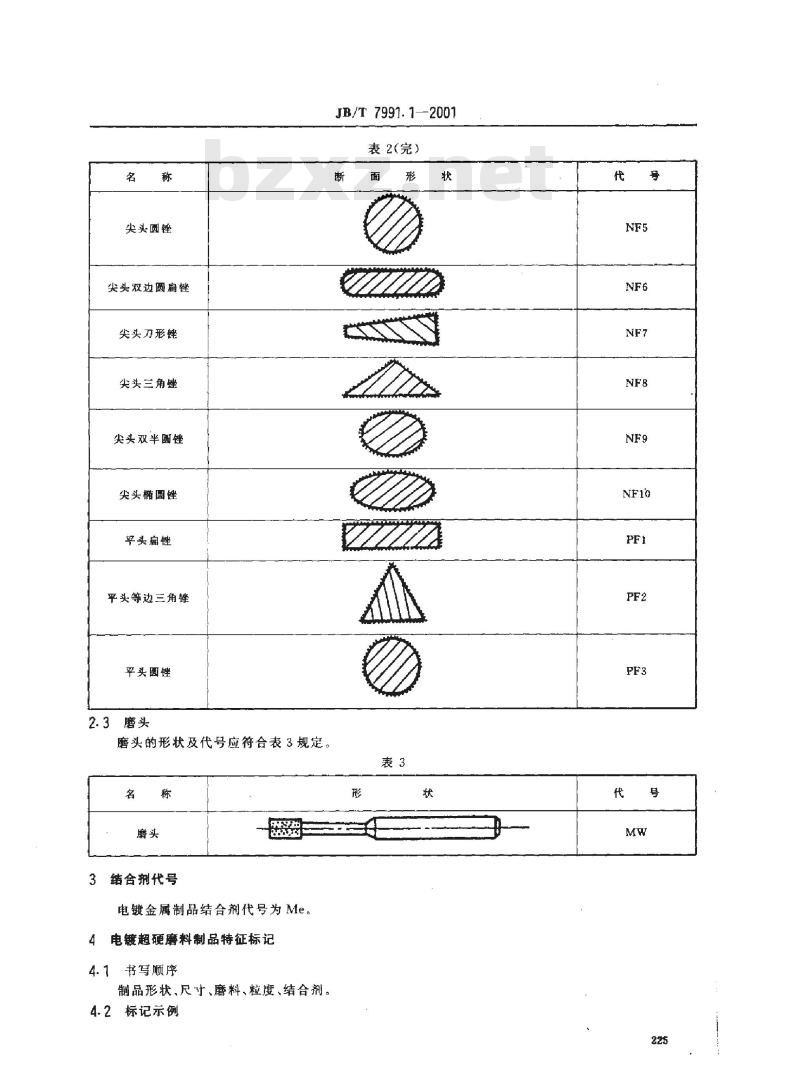

什锦锉的形状及代号应符合表2规定。名
尖头扁锉
尖头半圆锉
尖头方锉
尖头等边三角锂
中国机械工业联合会2001-03-29批准224
JB/T 7991. 1--2001
代替JB/T7991.1--1995
2001-07-01 实施
尖头圆锉
尖头双边圆扁
尖头刀形锉
尖头兰角锉
尖头双半圆锉
尖头椭圆唑
平头扁锉
平头等边三角链
平头圆锉
2.3磨头
磨头的形状及代号应符合表3规定。名
3结含剂代号
电镀金属制品结合剂代号为Me。电镀超硬磨料制品特征标记
4.1书写顺序
制品形状、尺寸、磨料、粒度、结合剂。4.2标记示例www.bzxz.net
JB/T 7997.1—2001
表2（完）

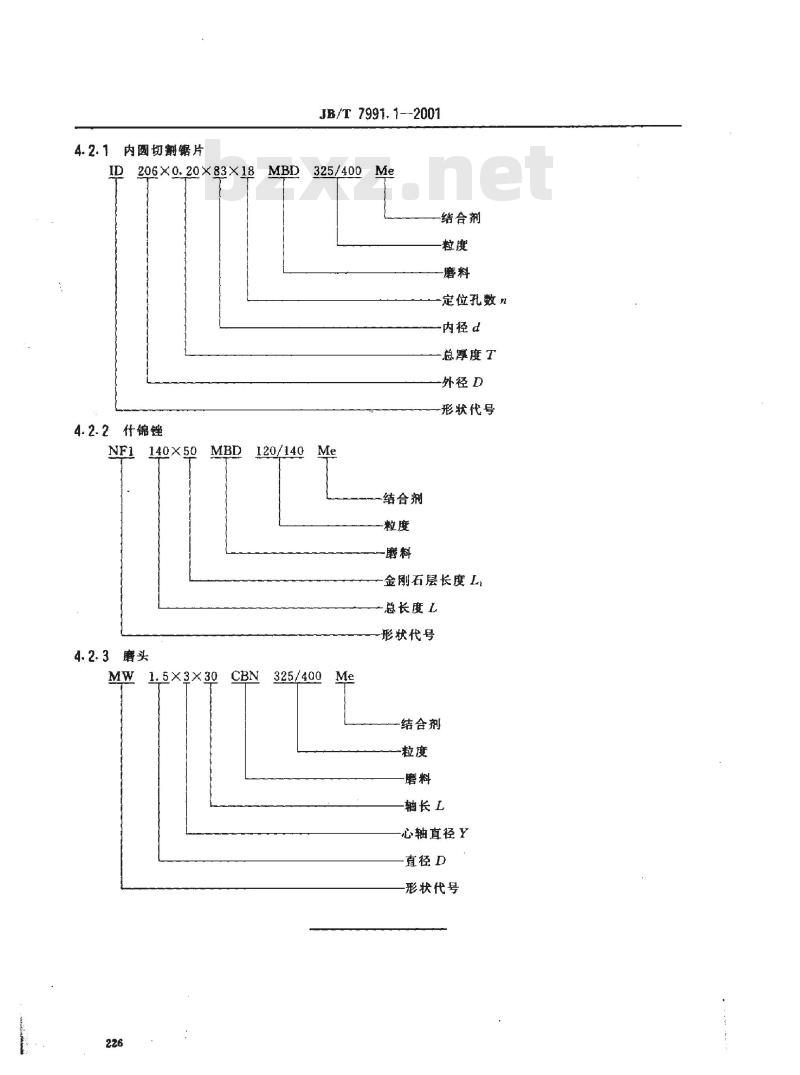

4.2.1内圆切割锯片
206X0.20X83×18
4.2.2什锦链
NF1 140X50
4.2.3磨头
1.5×3×30
120/140
JB/T 7991, 1--2001
325/400
结合剂
一磨料
定位孔数n
-内径d
总厚度T
一外径D
-形状代号
结合剂
一粒度
—磨料
一金刚石层长度L
一总长度L
-形状代号
325/400
一结合剂
一粒度
轴长L
心轴直径Y
直径D
-形状代号
