【机械行业标准(JB)】 超硬磨料 人造金刚石技术条件

JB/T7989--1997

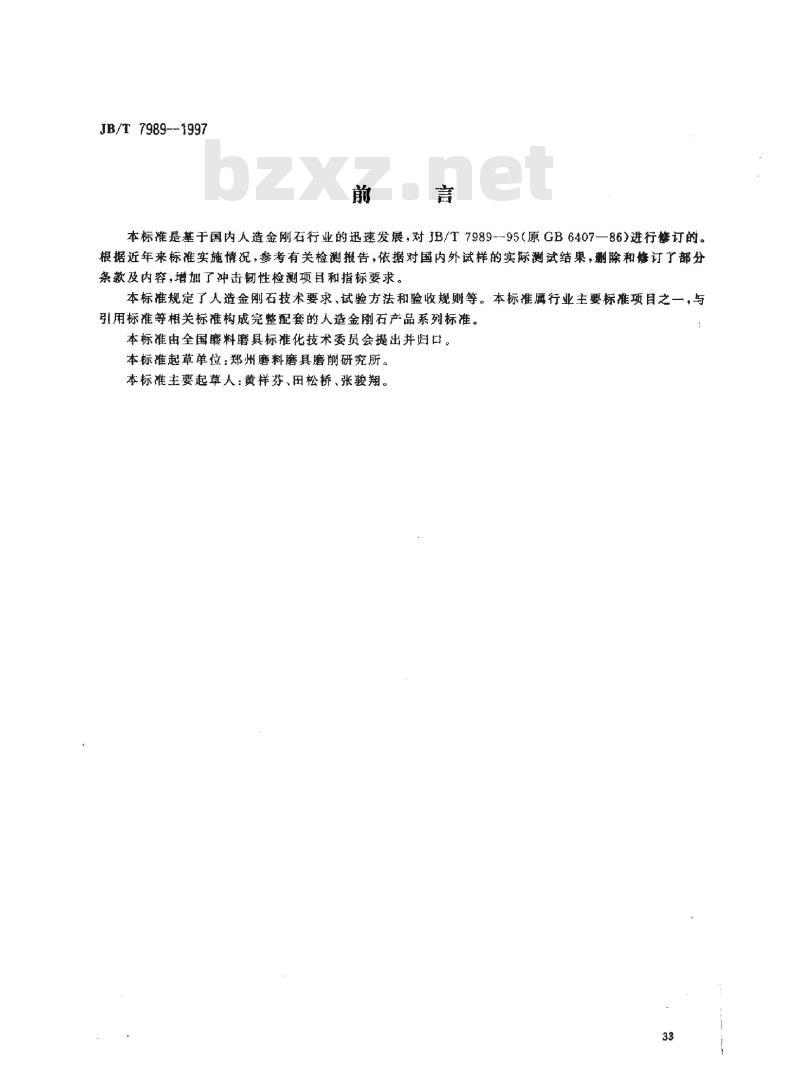

本标准是基于国内人造金刚石行业的迅速发展，对JB/T7989—95（原GB6407一86）进行修订的。根据近年来标准实施情况，参考有关检测报告，依据对国内外试样的实际测试结果，測除和修订了部分条款及内容，增加了冲击韧性检测项目和指标要求。本标准规定了人造金刚石技术要求、试验方法和验收规则等。本标准属行业主要标准项目之一，与引用标准等相关标准构成完整配套的人造金刚石产品系列标准。本标准由全国磨料磨具标准化技术委员会提出并归口。本标起草单位：郑州磨料磨具磨削研究所。本标雄主要起草人：黄样芬、田松桥、张骏翔。33

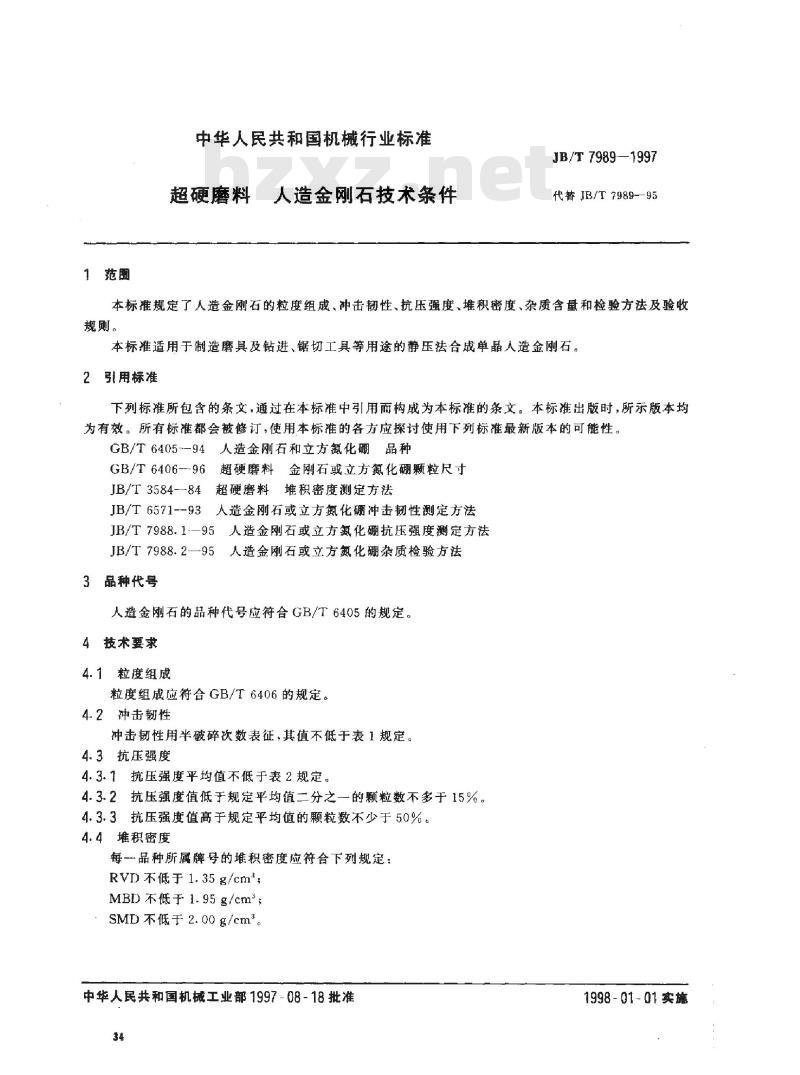

1范围
中华人民共和国机械行业标准
超硬磨料
人造金刚石技术条件
JB/T7989—1997bzxZ.net
代替 JB/T 7989-95
本标准规定了人造金刚石的粒度组成、冲击韧性、抗压强度、堆积密度、杂质含量和检验方法及验收规则。
本标准适用于制造磨具及钻进、锯切工具等用途的静压法合成单晶人造金刚石。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6405--94人造金刚石和立方氮化硼品种GB/T6406--96超硬磨料金刚石或立方氮化硼颗粒尺寸JB/T3584-84超硬磨料堆积密度测定方法JB/T6571--93人造金刚石或立方氮化硼冲击韧性测定方法JB/T7988.1--95人造金刚石或立方氮化硼抗压强度测定方法JB/T7988.2—95人造金刚石或立方氮化硼杂质检验方法3品种代号
人造金刚石的品种代号应符合GB/T6405的规定。4技术要求
4.1粒度组成
粒度组成应符合GB/T6406的规定。4.2冲击韧性
冲击韧性用半破碎次数表征，其值不低于表1规定。4.3抗压强度
4.3.1抗压强度平均值不低于表2规定。4.3.2抗压强度值低于规定平均值二分之一的颗粒数不多于15%。4.3.3抗压强度值高于规定平均值的颗粒数不少于50%。4.4堆积密度
每一品种所属牌号的堆积密度应符合下列规定：RVD不低于1.35g/cm\；
MBD不低于1.95g/cm，
SMD不低于2.00 g/cm。
中华人民共和国机械工业部1997-08-18批准34
1998-0t-01实施

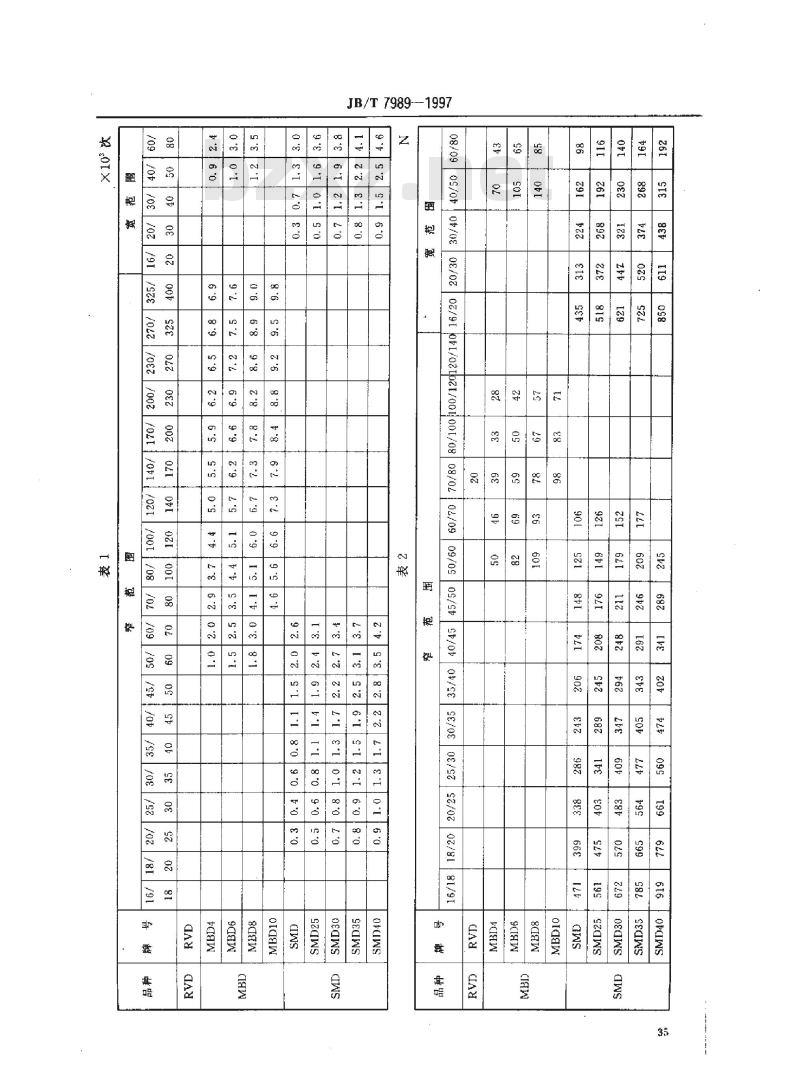

JB/T7989-
0/t1/00
001/021021/001001/08
6'sss0's
021/0/021

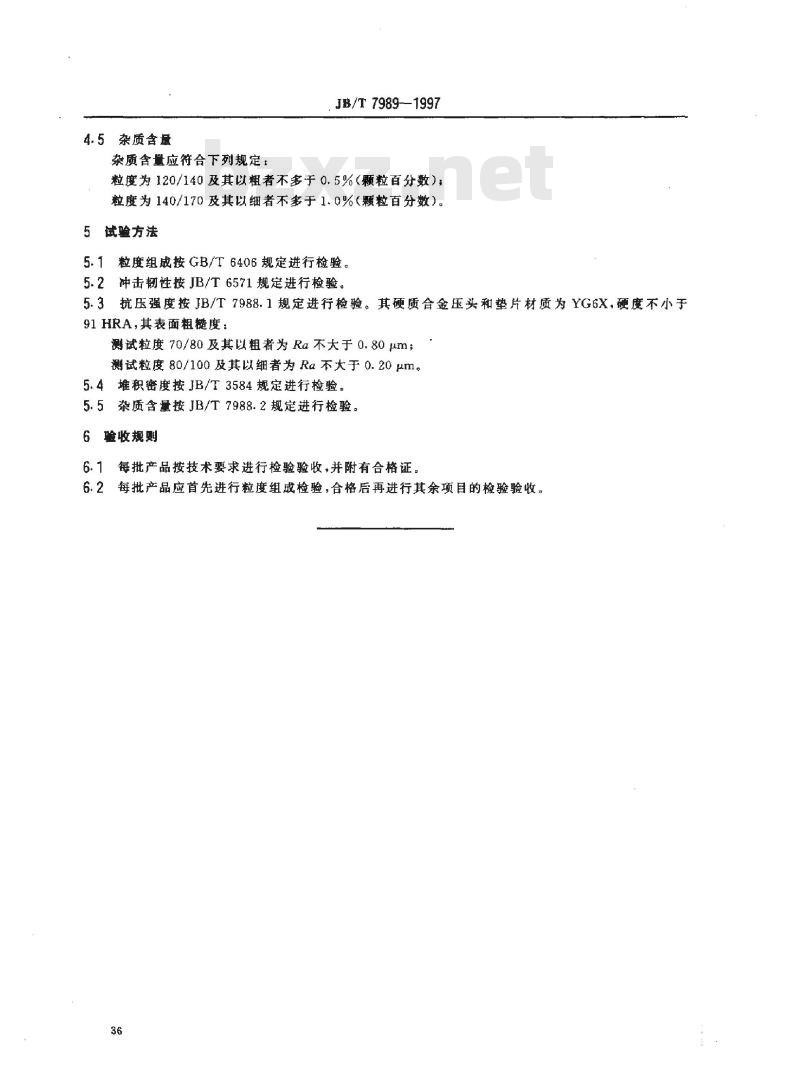

4.5杂质含量
杂质含量应符合下列规定：
JB/T7989--1997
粒度为120/140及其以粗者不多于0.5%（颗粒百分数）；粒度为140/170及其以细者不多于1.0%（颗粒百分数）。5试验方法
粒度组成按GB/T6406规定进行检验。5.1
5.2冲击韧性按JB/T6571规定进行检验。5.3抗压强度按JB/T7988.1规定进行检验。其硬质合金压头和垫片材质为YG6X，硬度不小于91HRA，其表面粗糙度：
测试粒度70/80及其以粗者为Ra不大于0.80μm测试粒度80/100及其以细者为Ra不大于0.20μm5.4堆积密度按JB/T3584规定进行检验。杂质含量按JB/T7988.2规定进行检验。5.5
6验收规则
每批产品按技术要求进行检验验收，并附有合格证。6.2每批产品应首先进行粒度组成检验，合格后再进行其余项目的检验验收。36
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
