【机械行业标准(JB)】 普通磨料 单晶刚玉

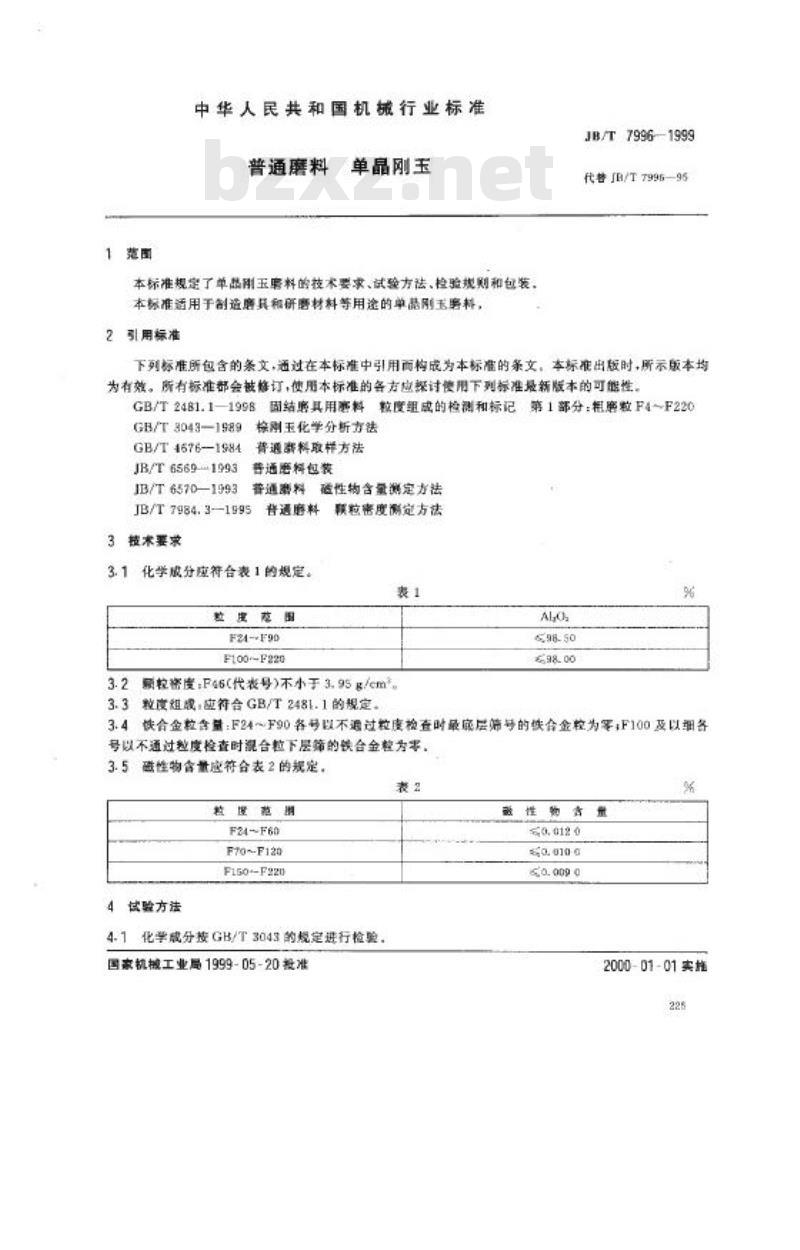

JB/T 7996-1999 前言 本标准是对 JB/T 7996—95 (原 GB 10174-88) 单晶刚玉技术条件的修订。本标准与 JB/T 7996—95 的技术内容一致，仅对有关规定进行了重新编辑。本标准自实施之日起代替 JB/T 7996—95。本标准由全国材料器具标准化技术委员会提出并归口。本标准起草单位：四砂股份有限公司。本标准主要起草人：罗树财、段学培、王洪正。 1 范围 本标准规定了单晶刚玉原料的技术要求、试验方法、检验规则和包装。本标准适用于制造磨料和研磨材料等用途的单晶刚玉原料。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 2481.1—1998 粒度组成及其标记 第1部分：筛宽粒度 GB/T 8043—1989 棕刚玉化学分析方法 GB/T 4676—1984 普通磨料取样方法 JB/T 6569—1993 普通磨料包装 JB/T 6570—1993 磁性物含量测定方法 JB/T 7984.3—1995 粒密度测定方法 3 技术要求 3.1 化学成分应符合表1的规定。 表1 化学成分 成分 | 要求 Al2O3 | $\ge$ 98.00% 其他 | $\le$ 2.00% 3.2 粒密度：F46（代表号）不小于 3.95g/cm³。 3.3 粒度组成：应符合 GB/T 2481.1 的规定。 3.4 铁合金粒含量：F24~F90 各号以不通过下层筛号的铁合金粒为零；F100 及以细各号以通过下层筛的铁合金粒为零。 3.5 磁性物含量应符合表2的规定。 表2 磁性物含量 粒度范围 | 磁性物含量 (%) F24~F60 | $\le$ 0.0120 F70~F120 | $\le$ 0.0106 F150~F220 | $\le$ 0.0090 4 试验方法 4.1 化学成分按 GB/T 8043 的规定进行检验。 4.2 粒密度按 JB/T 7984.3 的规定进行检验。 4.3 粒度组成按 GB/T 2481.1 的规定进行检验。 4.4 铁合金粒及磁性物含量按 JB/T 6570 的规定进行检验。 5 检验规则 5.1 试样的抽取、缩分按照 GB/T 4676 的规定进行。 5.2 每批产品均按技术要求进行检验，所检各项全部符合技术要求时，该批产品视为合格。 6 包装 按 JB/T 6569 的规定执行。
