【机械行业标准(JB)】 磨具体积密度总气孔率和吸水率 试验方法

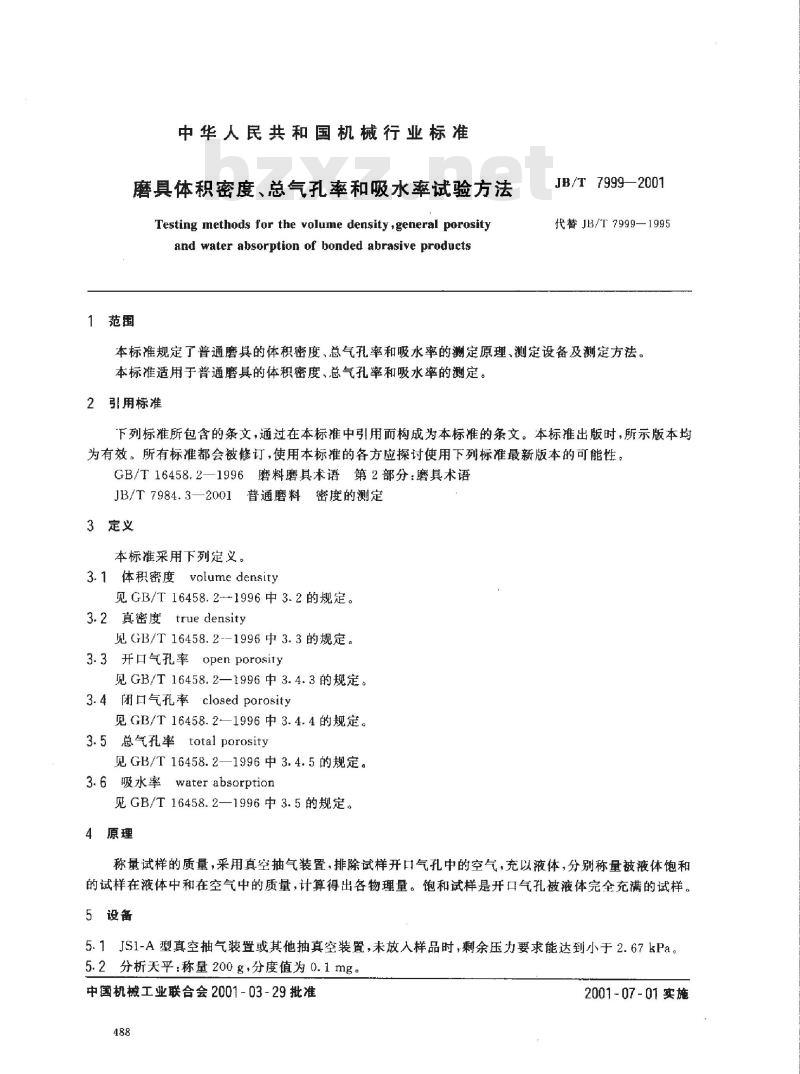

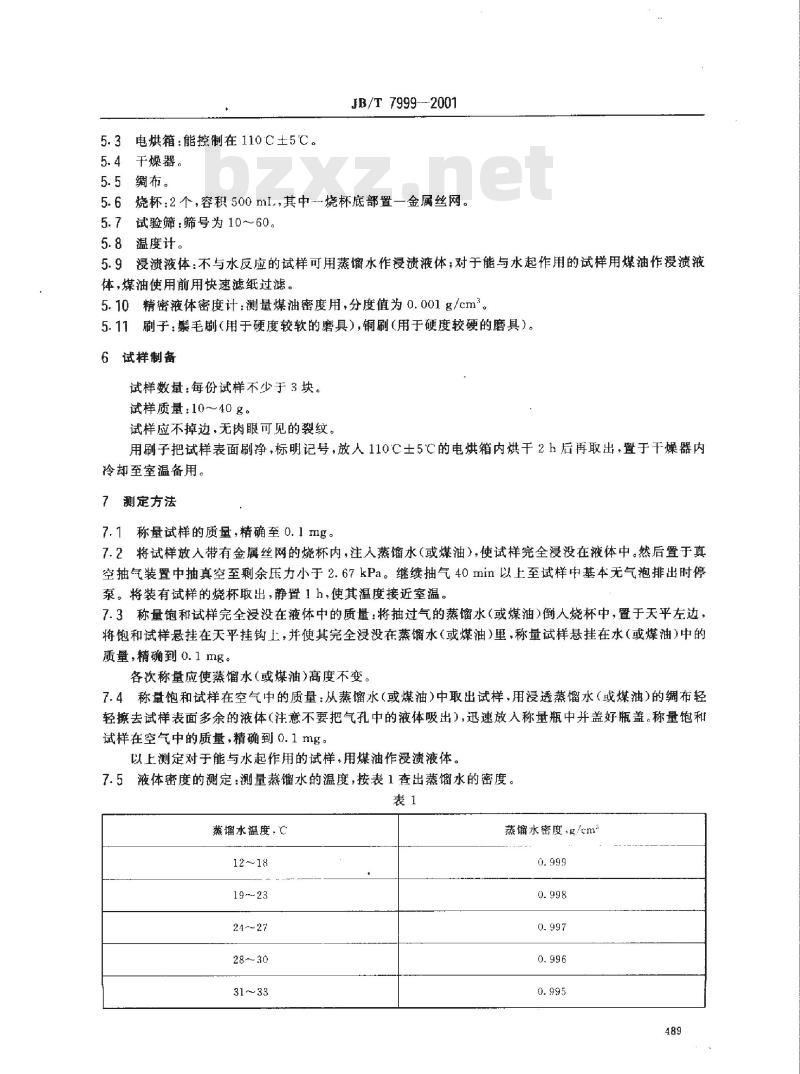

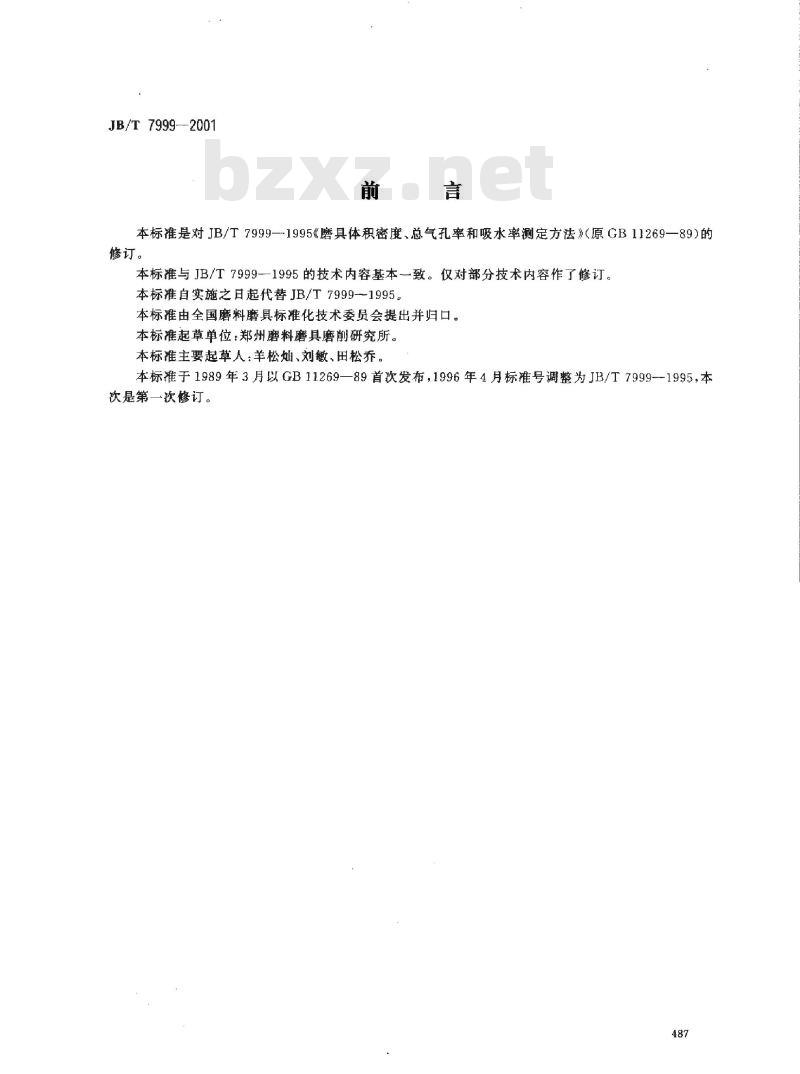

JB/T7999-2001 前言 本标准是对JB/T7999-1995《磨具体积密度、总气孔率和吸水率测定方法》（原GB11269—89）的修订。本标准与JB/T7999-1995的技术内容基本一致，仅对部分技术内容作了修订。本标准自实施之日起代替JB/T7999-1995。本标准由全国磨料磨具标准化技术委员会提出并归口。本标准起草单位：郑州磨料磨具磨削研究所。本标准主要起草人：羊松灿、刘敏、田松乔。本标准于1989年3月以GB11269—89首次发布，1996年4月标准号调整为JB/T7999-1995，本次是第一次修订。 磨具体积密度、总气孔率和吸水率试验方法 Testing methods for the volume density, general porosity and water absorption of bonded abrasive products 1 范围 本标准规定了普通磨具的体积密度、总气孔率和吸水率的测定原理、测定设备及测定方法。本标准适用于普通磨具的体积密度、总气孔率和吸水率的测定。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T16458.2—1996 磨料磨具术语 第2部分：磨具术语 JB/T7984.3—2001 普通磨料密度的测定 3 定义 本标准采用下列定义。 3.1 体积密度 volume density 见GB/T16458.2-1996中3.2的规定。 3.2 真密度 true density 见GB/T16458.2-1996中3.3的规定。 3.3 开口气孔率 open porosity 见GB/T16458.2—1996中3.4.3的规定。 3.4 闭口气孔率 closed porosity 见GB/T16458.2—1996中3.4.4的规定。 3.5 总气孔率 total porosity 见GB/T16458.2—1996中3.4.5的规定。 3.6 吸水率 water absorption 见GB/T16458.2—1996中3.5的规定。 4 原理 称量试样的质量，采用真空抽气装置，排除试样开口气孔中的空气，充以液体，分别称量被液体饱和的试样在液体中和在空气中的质量，计算得出各物理量。饱和试样是开口气孔被液体完全充满的试样。 5 设备 5.1 JS1-A型真空抽气装置或其他抽真空装置，未放入样品时，剩余压力要求能达到小于2.67kPa。 5.2 分析天平：称量200g，分度值为0.1mg。 5.3 电烘箱：能控制在110℃±5℃。 5.4 干燥器。 5.5 网布。 5.6 烧杯：2个，容积500ml，其中一烧杯底部置一金属丝网。 5.7 试验筛：筛号为10～60。 5.8 温度计。 5.9 浸渍液体：不与水反应的试样可用蒸馏水作浸渍液体；对于能与水起作用的试样用煤油作浸渍液体，煤油使用前用快速滤纸过滤。 5.10 精密液体密度计：测量煤油密度用，分度值为0.001g/cm³。 5.11 刷子：鬃毛刷（用于硬度较软的磨具），铜刷（用于硬度较硬的磨具）。 6 试样制备 试样数量：每份试样不少于3块。 试样质量：10～40g。 试样应不掉边，无肉眼可见的裂纹。用刷子把试样表面刷净，标明记号，放入110℃±5℃的电烘箱内烘干2h后再取出，置于干燥器内冷却至室温备用。 7 测定方法 7.1 称量试样的质量，精确至0.1mg。 7.2 将试样放入带有金属丝网的烧杯内，注入蒸馏水（或煤油），使试样完全浸没在液体中。然后置于真空抽气装置中抽真空至剩余压力小于2.67kPa。继续抽气40min以上至试样中基本无气泡排出时停泵。将装有试样的烧杯取出，静置1h，使其温度接近室温。 7.3 称量饱和试样完全浸没在液体中的质量：将抽过气的蒸馏水（或煤油）倒入烧杯中，置于天平左边，将饱和试样悬挂在天平挂钩上，并使其完全浸没在蒸馏水（或煤油）里，称量试样悬挂在水（或煤油）中的质量，精确到0.1mg。各次称量应使蒸馏水（或煤油）高度不变。 7.4 称量饱和试样在空气中的质量：从蒸馏水（或煤油）中取出试样，用浸透蒸馏水（或煤油）的绸布轻轻擦去试样表面多余的液体（注意不要把气孔中的液体吸出），迅速放入称量瓶中并盖好瓶盖。称量饱和试样在空气中的质量，精确到0.1mg。以上测定对于能与水起作用的试样，用煤油作浸渍液体。 7.5 液体密度的测定：测量蒸馏水的温度，按表1查出蒸馏水的密度。 表1 蒸馏水温度，℃ 12～18
