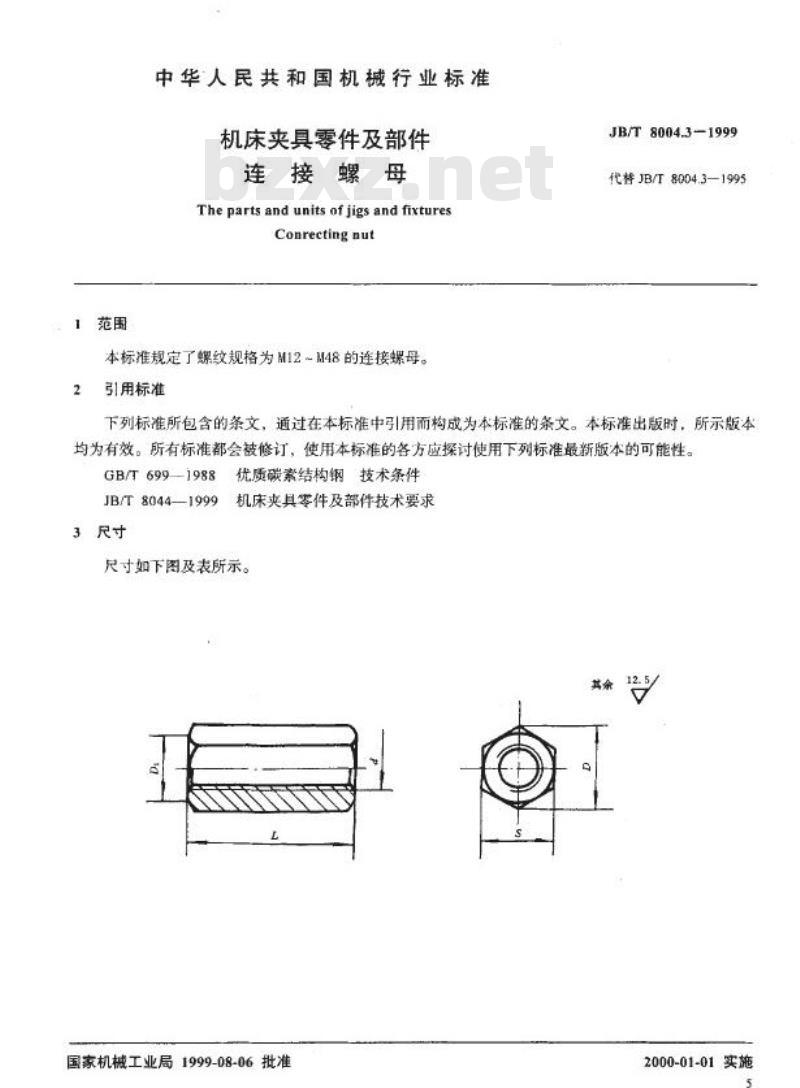

中华人民共和国机械行业标准
机床夹具零件及部件——连接螺母
(The parts and units of jigs and fixtures - Connecting nut)

标准编号：JB/T 8004.3-1999
发布日期：1999-08-06
实施日期：2000-01-01

1 范围
本标准规定了螺纹规格为M12~M48的连接螺母。

2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
- GB/T 699-1988 优质碳素结构钢技术条件
- JB/T 8044-1999
- JB/T 8004.3-1999 (代替 JB/T 8004.3-1995)

3 尺寸

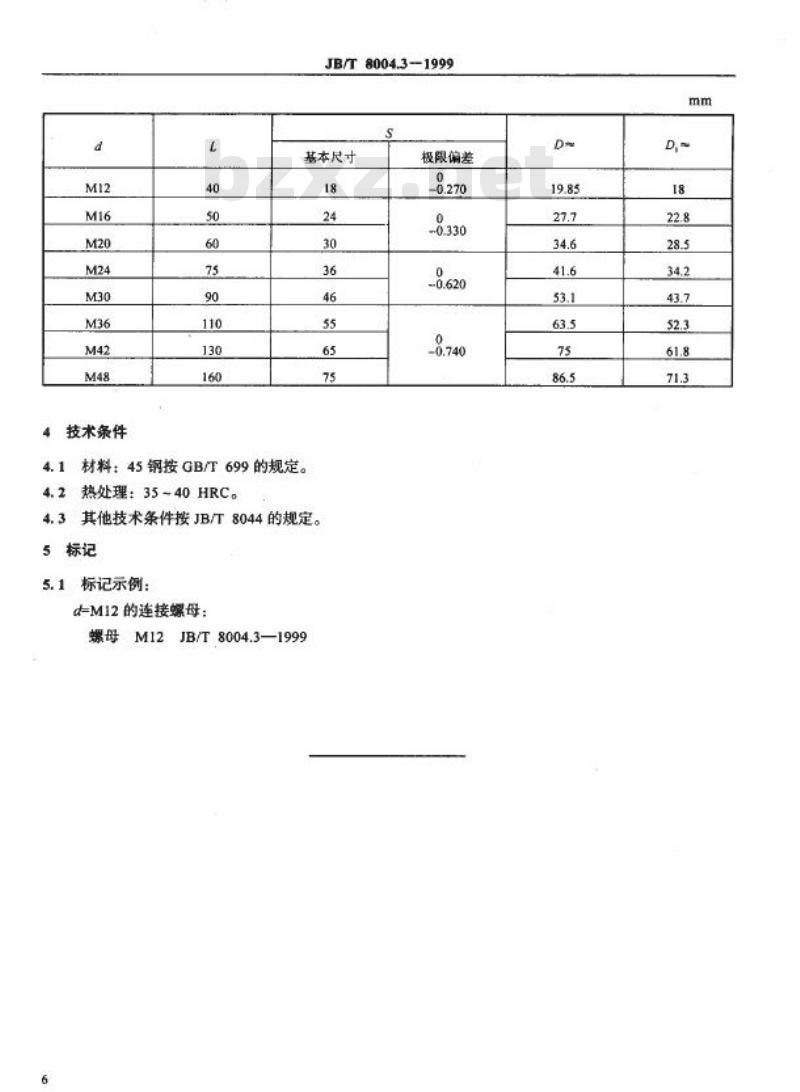

机床夹具零件及部件连接螺母的尺寸如下表所示：

规格 | L (mm) | s (mm) | D (mm) | D1 (mm)
---|---|---|---|---
M12 | 40 | 18 | 19.85 | 18
M16 | 50 | 24 | 27.7 | 22.8
M20 | 60 | 30 | 34.6 | 28.5
M24 | 75 | 36 | 41.6 | 34.2
M30 | 90 | 46 | 53.1 | 43.7
M36 | 110 | 55 | 63.5 | 52.3
M42 | 130 | 65 | 75 | 61.8
M48 | 160 | 75 | 86.5 | 71.3

极限偏差数据：-8.270/0, -0.330/0, 0.620/0, 0.740/0

4 技术条件
4.1 材料：45钢，按GB/T 699的规定。
4.2 热处理：35~40HRC。
4.3 其他技术条件按JB/T 8044的规定。

5 标记
5.1 标记示例：
dM12的连接螺母：螺母M12 JB/T8004.3—1999

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
