【机械行业标准(JB)】 铸造铝合金针孔

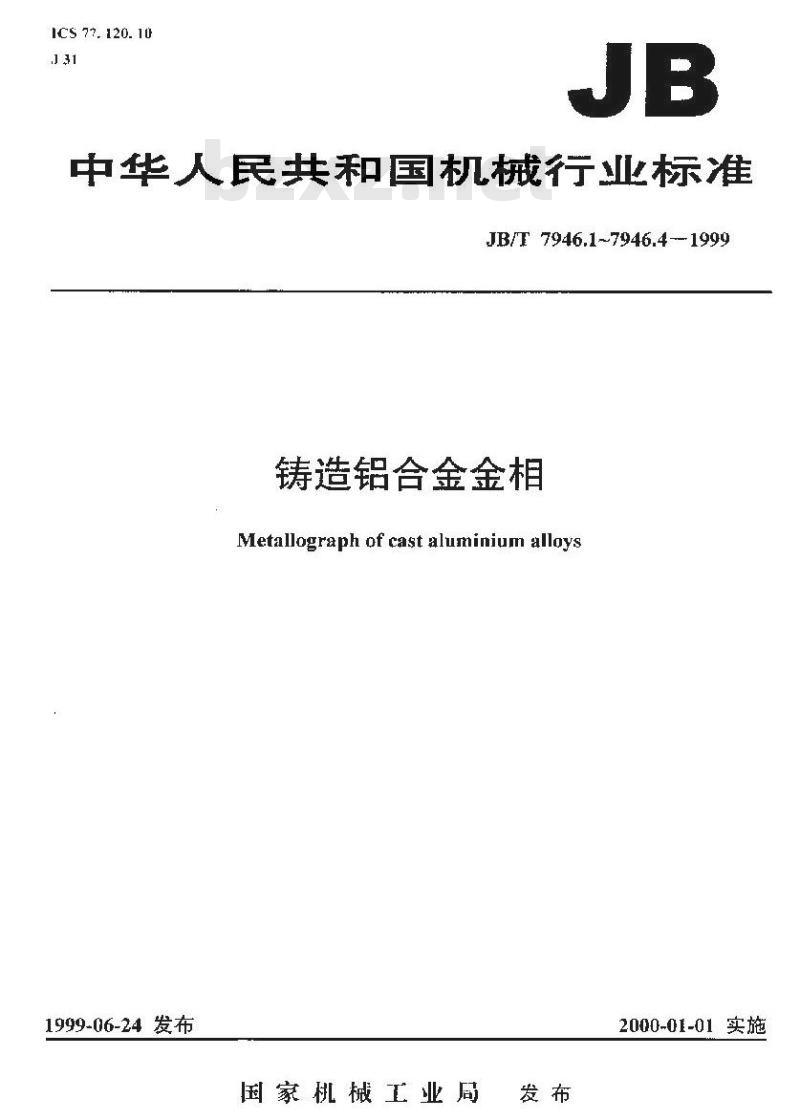

ICS 77. 120. 10
中华人民共和国机械行业标准
JB/T7946.1~7946.4--1999
铸造铝合金金相
Metallograph of cast aluminium alloys1999-06-24 发布
国家机械工业周
2000-01-01 实施
JB门 7946.3—1999

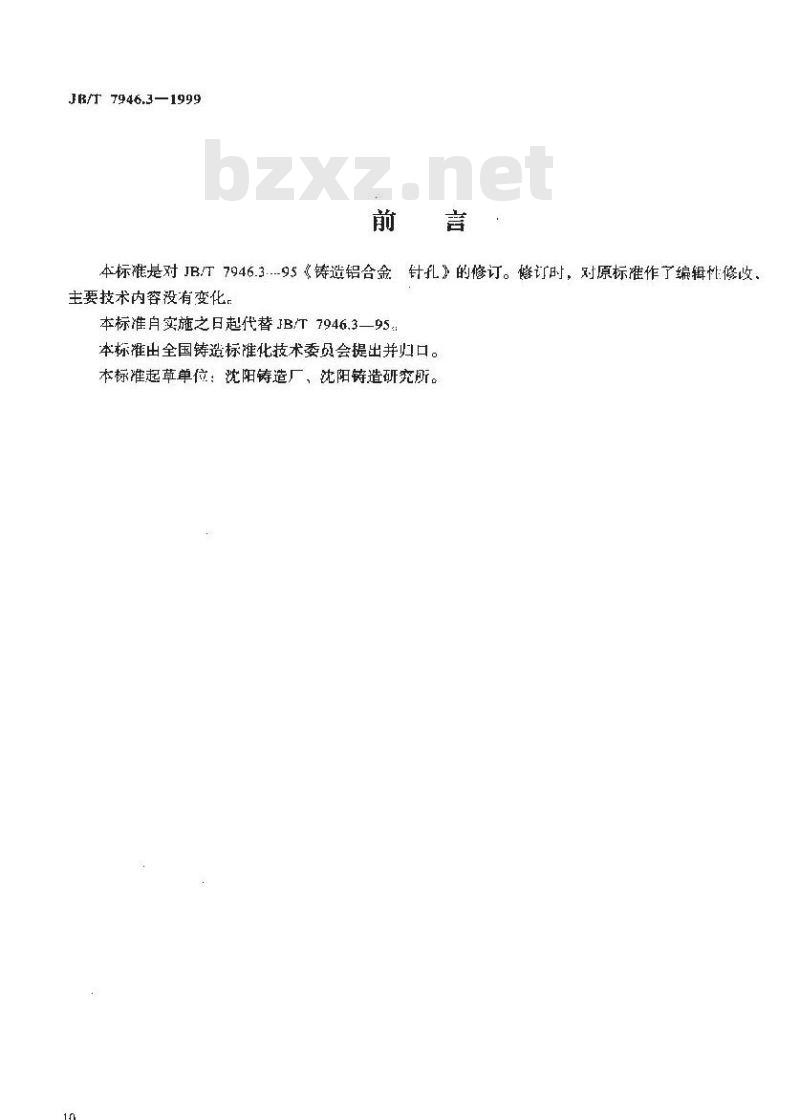

本标准是对JB/T7946.3..-95《铸造铝合金针孔》的修订。修订时，对原标准作了编辑性修收、主要技术内容没有变化。
本标准自实施之日起代替JB门7946.3一95本标准出全国铸造标准化技术委员会提出并归口。本标准起草单位：沈阳铸造厂、沈阳铸造研究所。10

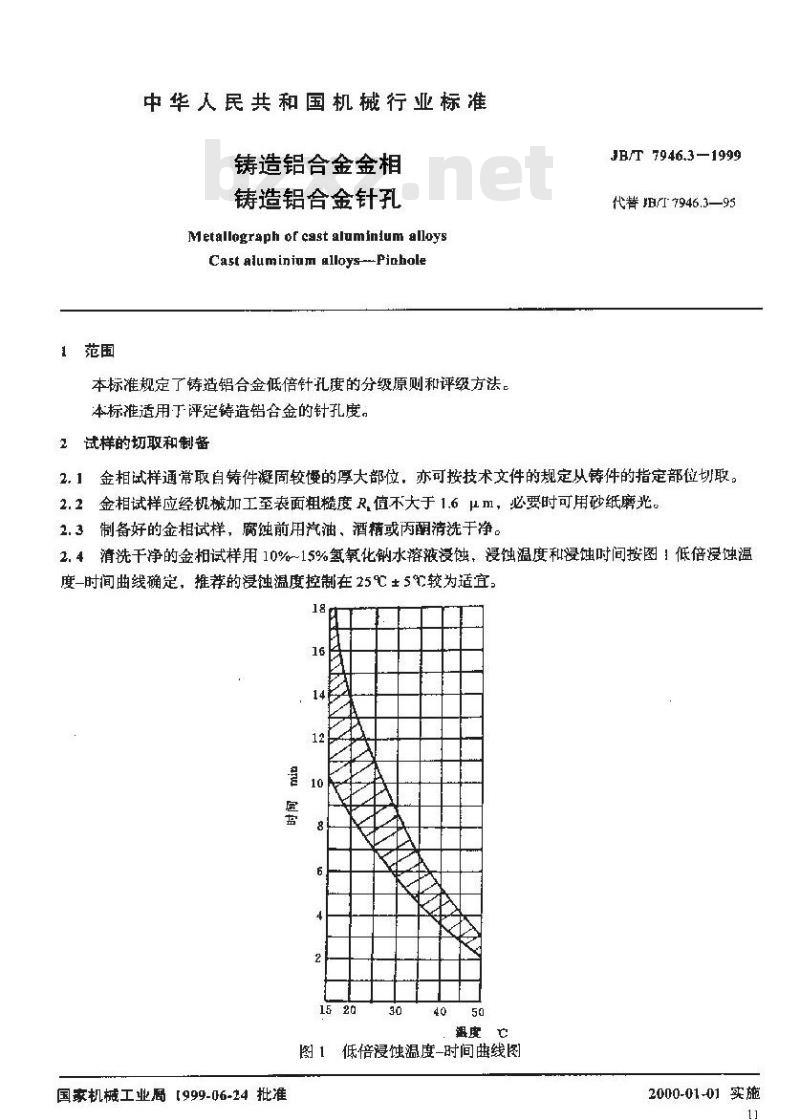

1范围
中华人民共租国机械行业标准
铸造铝合金金相
铸造铝合金针孔
Metallograph or cast aluminium alloysCast aluminium alloys --Pinhole本标准规定了铸造铝合金低倍针孔度的分级原则和评级方法。本标准适用丁评定铸造铝合金的针孔度，2试样的切取和制备
JB/T7946.3-1999
代替门7946.3—95
2.1金相试样通常取自铸件凝固较慢的厚大部位，亦可按技术文件的规定从铸件的指定部位切取。2.2金相试样应经机械加工至表面粗糙度R值不大于1.6m，必要时可用砂纸磨光。2.3制备好的金相试样，腐蚀前用汽油，酒精或丙酮清洗于净。清洗干净的金相试样用10%~15%氢氧化钠水溶液浸蚀，浸蚀温度和漫蚀时间按图！低倍浸蚀温2.4
度-时间曲线确定，推荐的浸蚀温度控制在25℃+5欠较为适宜：18
图1低倍浸蚀温度-时间曲线图
国家机械工业局【999-06-24批准2000-01-01实施
JB/T7946.3-1999

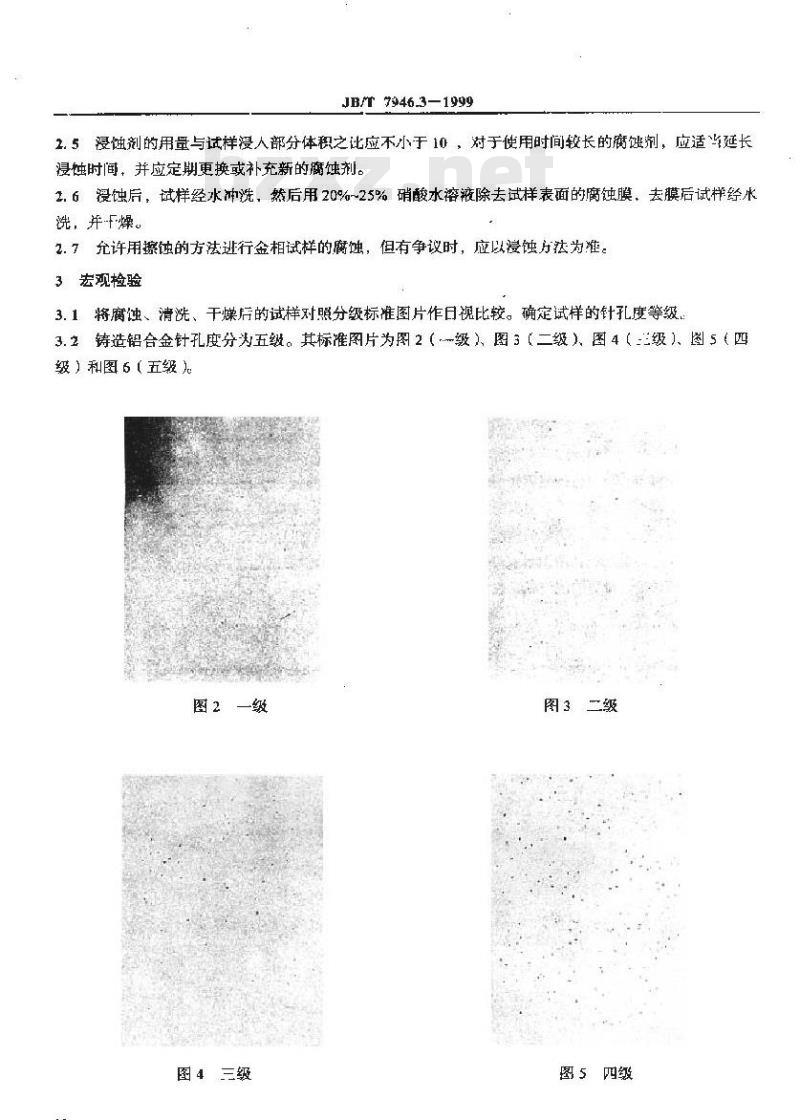

2.5漫蚀剂的用量与试样漫人部分体积之比应不小于10，对于使用时间较长的腐链剂，应适当延长浸蚀时间，并应定期更换或补充新的离蚀剂。2.6浸蚀后，试样经水冲洗、然后用20%~25%硝酸水溶液除去试样表面的腐蚀膜，去膜后试样经水洗，并燥
2.7允许用擦蚀的方法进行金相试样的腐蚀，但有争议时，应以浸蚀方法为准。3宏观检验
3.1将腐蚀、清洗、干燥后的试样对照分级标准图片作日视比较。确定试样的针孔度等级。3.2铸造铝合金针孔度分为五级。其标准图片为图2（一级）、图3（二级）图4（三级）、图5（四级）和图6（五级
图2一级
图4三级
图3二级
图5四级www.bzxz.net
JB/T7946.3—1999

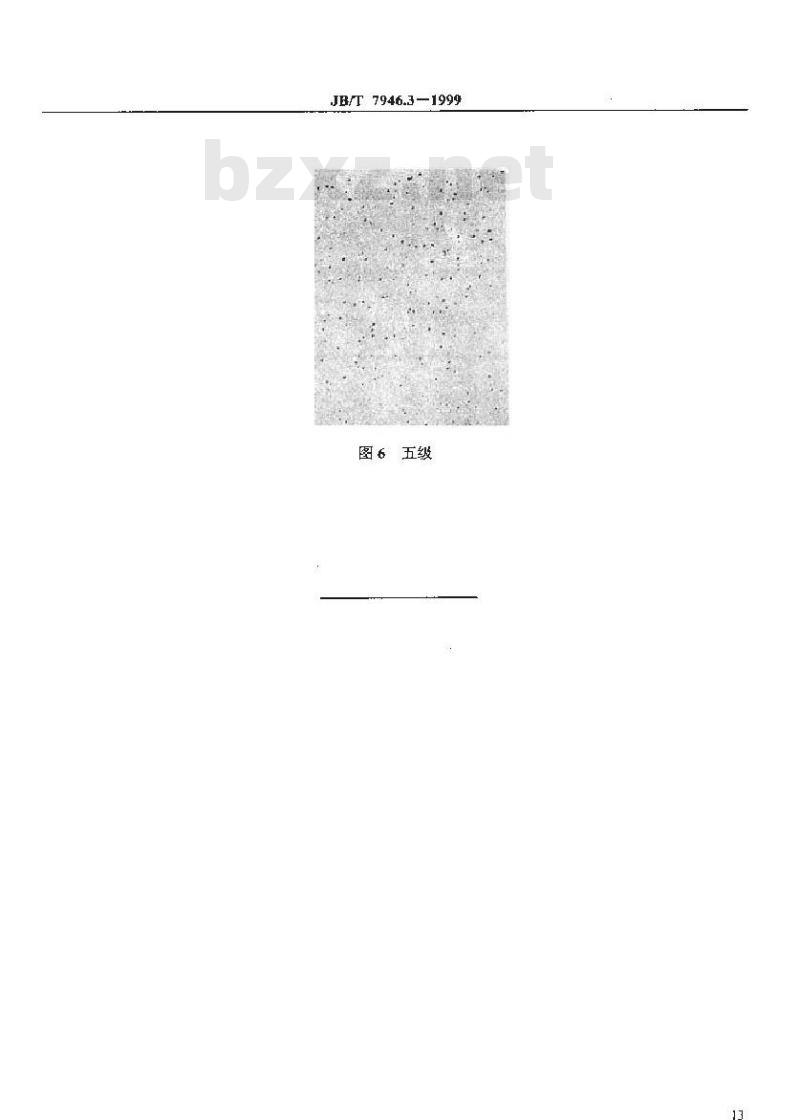

图6五级
