【机械行业标准(JB)】 铸造铝硅合金过烧

ICS77.120.10
中华人民共和国机械行业标准
JB/T7946.2—1999
铸造铝合金金相
铸造铝硅合金过烧
Metallogr aphof cast aluminium alloysCastaluminium-silicon alloys-Burning1999-06-24发布
国家机械工业局
2000-01-01实施
JB/T7946.2-1999wwW.bzxz.Net

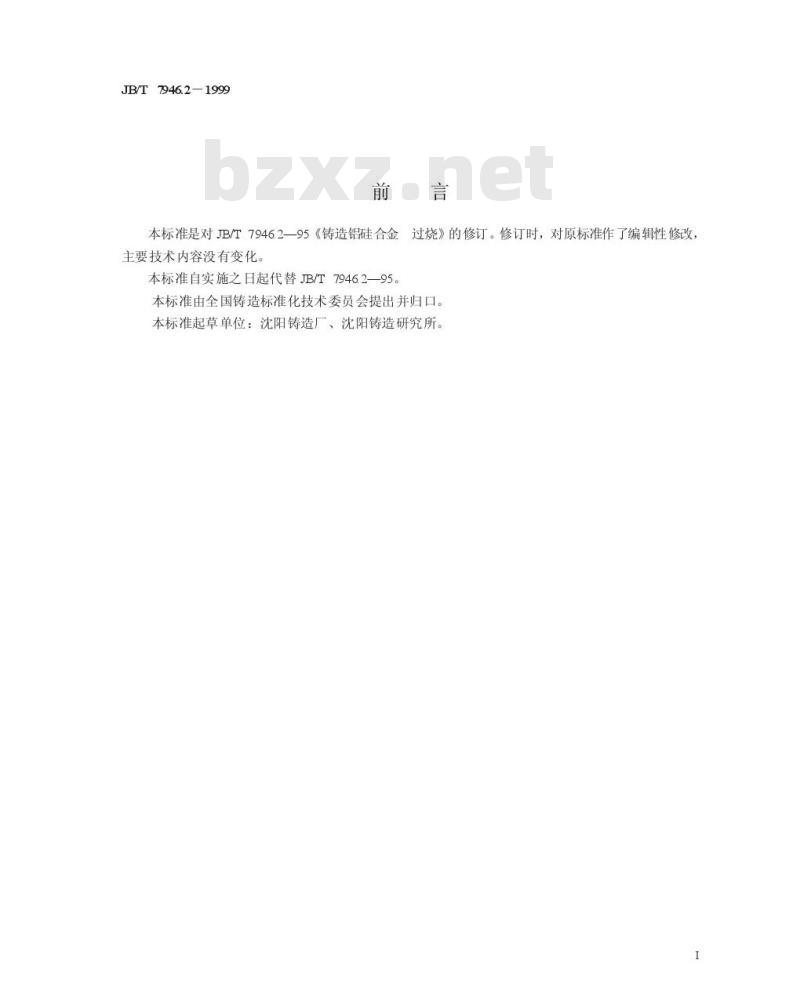

本标准是对JB/T7946.2—95《铸造铝硅合金过烧》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。
本标准自实施之日起代替.JB/T
7946.2—95
本标准由全国铸造标准化技术委员会提出并归口。本标准起草单位：沈阳铸造厂、沈阳铸造研究所。1

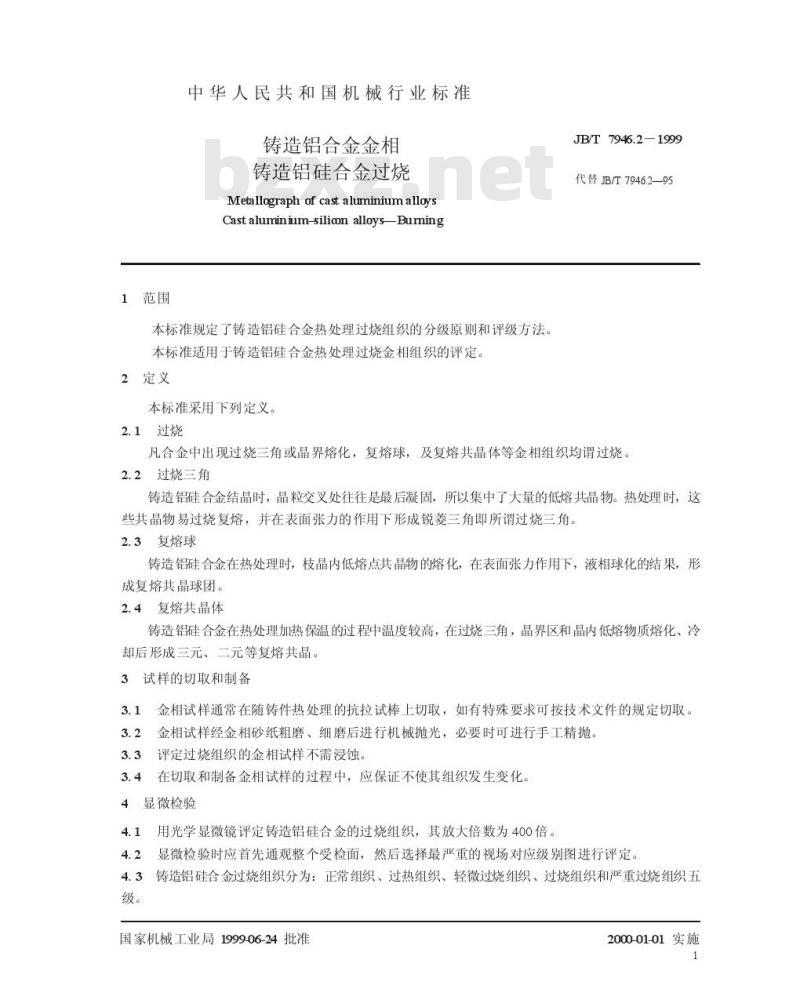

1范围
中华人民共和国机械行业标准
铸造铝合金金相
铸造铝硅合金过烧
Metallograph of cast aluminiumalloysCastaluminium-silion alloysBuming本标准规定了铸造铝硅合金热处理过烧组织的分级原则和评级方法。本标准适用于铸造铝硅合金热处理过烧金相组织的评定。2定义
本标准采用下列定义。
2.1过烧
JB/T 7946.2—1999
代替JB/T7946.2—95
凡合金中出现过烧三角或晶界熔化，复熔球，及复熔共晶体等金相组织均谓过烧。2.2过烧三角
铸造铝硅合金结晶时，晶粒交叉处往往是最后凝固，所以集中了大量的低熔共晶物。热处理时，这些共晶物易过烧复熔，并在表面张力的作用下形成锐菱三角即所谓过烧三角。2.3复熔球
铸造铝硅合金在热处理时，枝晶内低熔点共晶物的熔化，在表面张力作用下，液相球化的结果，形成复熔共晶球团。
2.4复熔共晶体
铸造铝硅合金在热处理加热保温的过程中温度较高，在过烧三角，晶界区和晶内低熔物质熔化、冷却后形成三元、二元等复熔共晶。3试样的切取和制备
3.1金相试样通常在随铸件热处理的抗拉试棒上切取，如有特殊要求可按技术文件的规定切取。3.2金相试样经金相砂纸粗磨、细磨后进行机械抛光，必要时可进行手工精抛。3.3评定过烧组织的金相试样不需浸蚀。3.4在切取和制备金相试样的过程中，应保证不使其组织发生变化。显微检验
用光学显微镜评定铸造铝硅合金的过烧组织，其放大倍数为400倍。4.2显微检验时应首先通观整个受检面，然后选择最严重的视场对应级别图进行评定。4.3铸造铝硅合金过烧组织分为：正常组织、过热组织、轻微过烧组织、过烧组织和严重过烧组织五级。
国家机械工业局1999-06-24批准2000-01-01实施
JB/T7946.2—1999

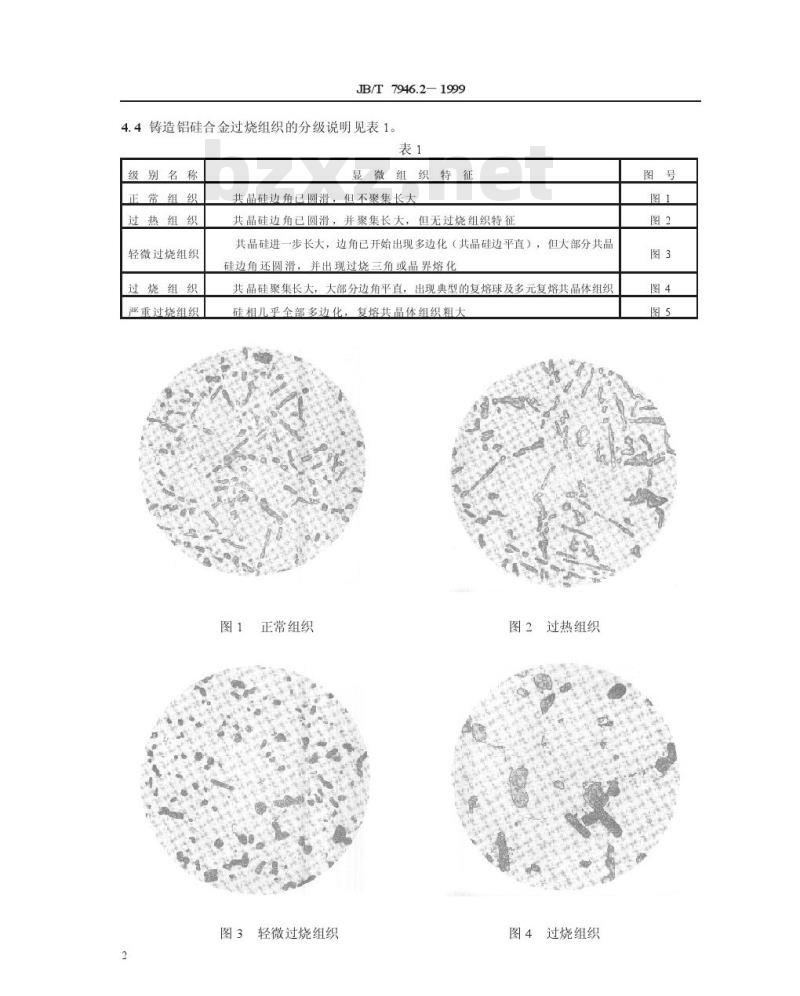

4.4铸造铝硅合金过烧组织的分级说明见表1。表1
级别名称
常组织
过热组织
轻微过烧组织
过烧组织
严重过烧组织
显微组织特征
共晶硅边角已圆滑，但不聚集长大共晶硅边角已圆滑，并聚集长大，但无过烧组织特征共晶硅进一步长大，边角已开始出现多边化（共晶硅边平直），但大部分共晶硅边角还圆滑，并出现过烧三角或晶界熔化共晶硅聚集长大，大部分边角平直，出现典型的复熔球及多元复熔共晶体组织硅相几乎全部多边化，复熔共晶体组织粗大图1
正常组织
图3轻微过烧组织
过热组织
图4过烧组织
7946.2—1999

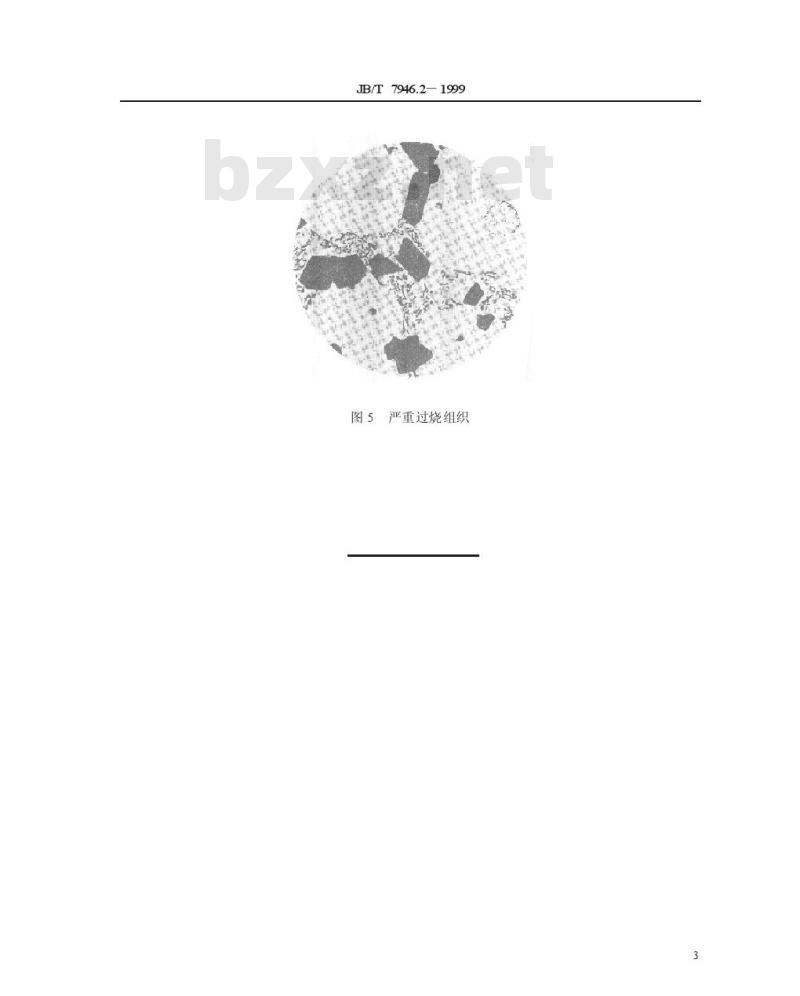

严重过烧组织
机械行业标准
铸造铝合金金相
铸造铝硅合金过烧
JB/T7946.2-1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号
邮编100044)
开本880×1230
19XX年XX月第X版
印数1-XXX
印张XIX字数XXX,XXX
19XX年XX月第X印刷
定价XXXXX元
XX-XXX
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
