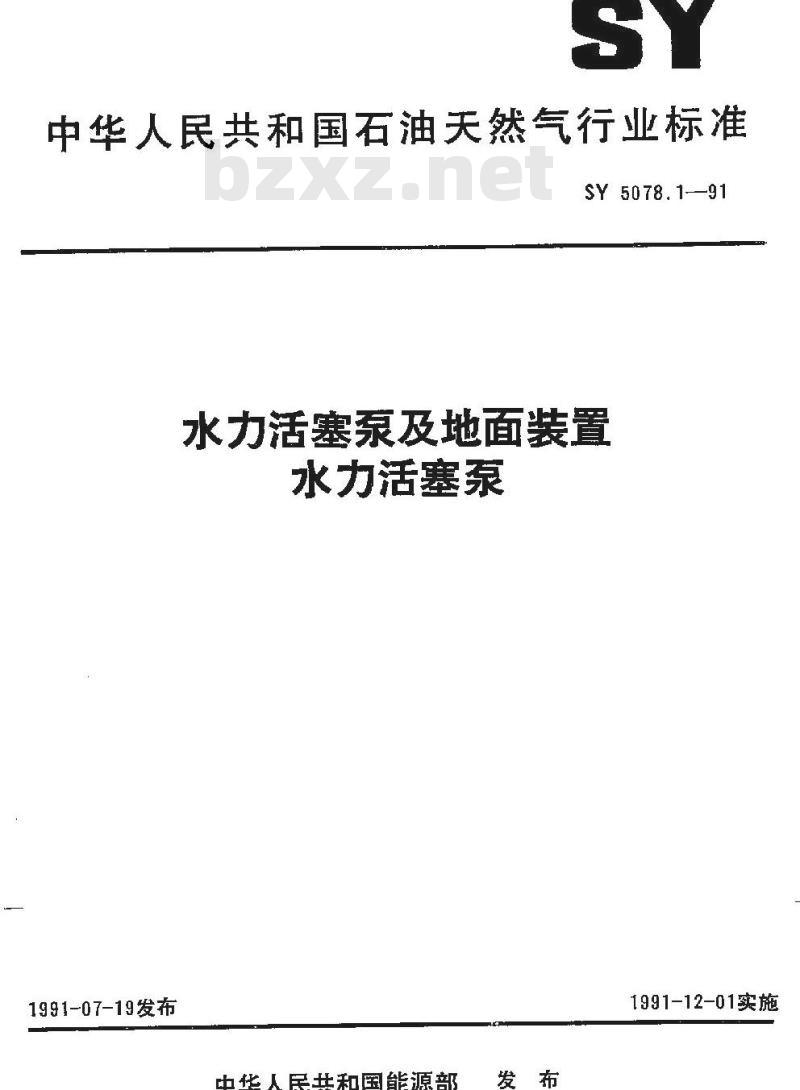

中华人民共和国石油天然气行业标准SY 5078.1--91
水力活塞泵及地面装置
水力活塞泵
1991-07-19发布
中华人民共和国能源部
1991-12-01实施

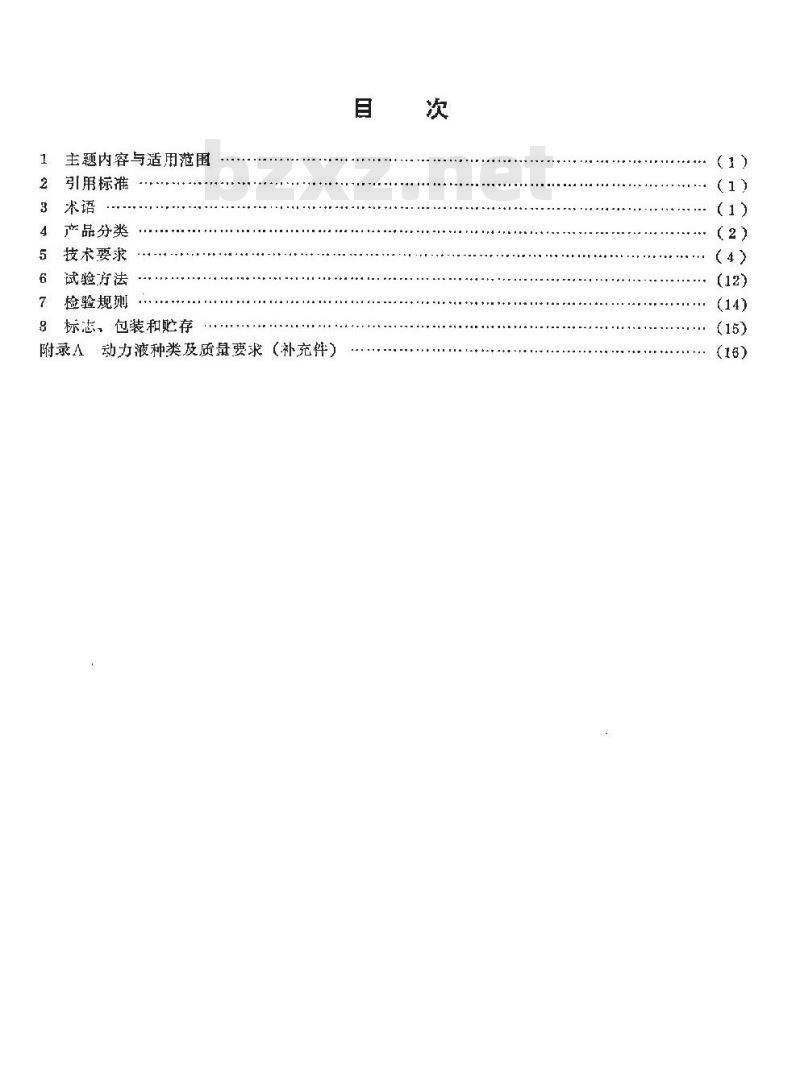

主题内容与适用范围bzxZ.net
引用标准
3米语
产品分类
5技术要求
试验方法
检验规测
8标志、包装和贮存
附录人动力液种类及质量要求（补充件）目

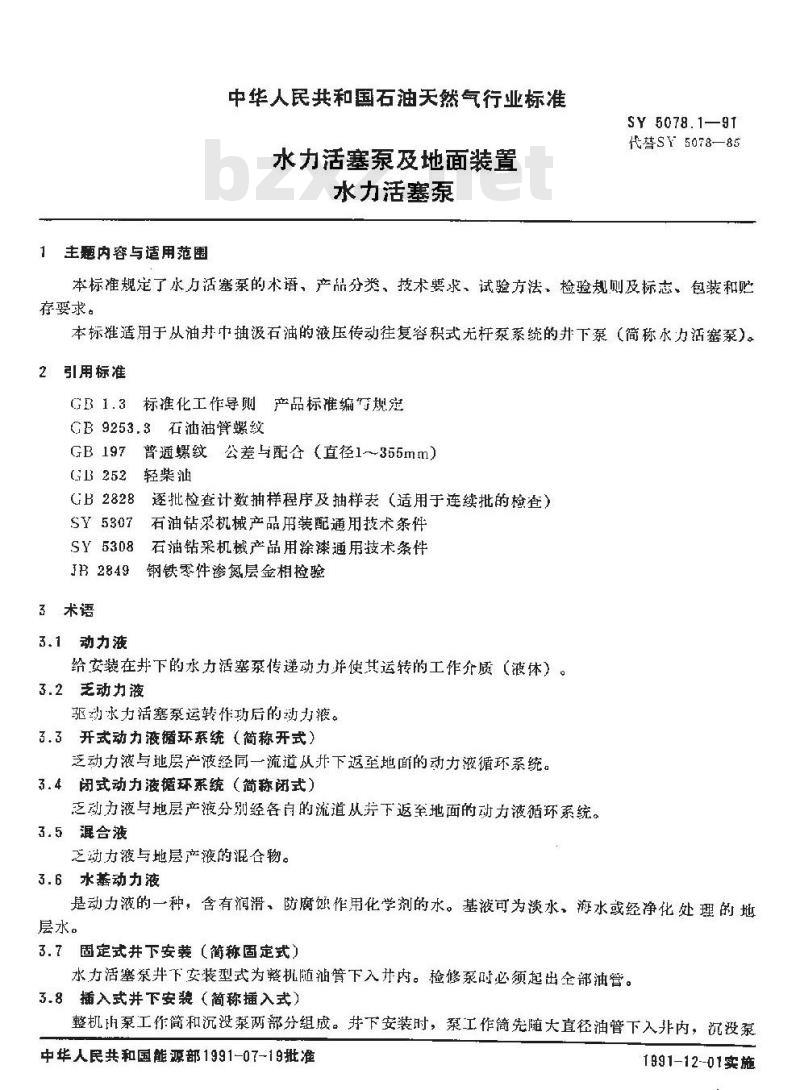

1主题内容与适用范围
中华人民共和国石油天然气行业标准水力活塞泵及地面装置
水力活塞泵，
SY 5078.1—9T
代替SY 5078—85
本标准规定了水力活塞泵的术语、产品分类、技术要求、试验方法，检验规则及标志、包装和贮荐娶求。
本标准适用于从油井中抽汲石油的液压传动复容积式无杆泵系统的井下泵（简称水力活塞泵）。2 引用标准
GB1.3标推化工作导则产品标准编写规定GB9253.3石油油管螺纹
普通螺纹公差与配合（直径1~355mm）GB 197
GB 252
轻柴油
逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2828
SY 5307
石油钻采机械产品用装配通用技术条件SY5308
石油钻采机械产品用涂漆通用技术条件钢铁零件渗氮层金相检验
F82849
3术语
3.1动力液
给安装在并下的水力活塞泵传递动力并使其运转的工作介质（液体）。3.2老动力液
驱动求力活塞泵运转作功后的动力液。3.3开式动力液循环系统（简称开式）乏动力液与地层产液经同一流道从并下返至地面的动力液循环系统。3.4闭式动力液循环系统（简称闭式）乏动力液与地层产液分别经各自的流道从下返至地面的动力液循环系统。3.5混合液
乏动力液与地层产液的混合物。3.6水基动力液
是动力液的一种，含有润滑、防腐蚀作用化学剂的水。基筱可为淡水、海水或经净化处理的地层水。
3.7固定式井下安装（简称固定式）水力活塞泵井下安装型式为整机随油管下入并内。检修泵时必须起出全部油管。3.8插入式并下安装（简称插入式）整机阳泵工作简和沉没藜两部分组成。井下安装时，泵工作简先随大直径油管下入非内，沉没泵中华人民共和国能源部1991-07-19批准1991-12-01实施
SY 5078.1--91
则随小直径油管经尺直径油管管柱下入开内，并插入泵工作筒内。3.9投入式井下安装（简称投入式）整机再系工作筒、沉没泵和可打捞回收的底阀三部分组成。泵工作筒随油管下入井内：沉没泵可用勋力液从升口送至泵工作简内，或从泵工作筒起升至并口。3.10底阀（固定阔）
投入式水力活塞泵的组成部分之一，是位于聚工作简下部的常开启式单问阀。当液力起下沉没泵时，该阀关闭。
3.11作用面积比（P/E）
端活塞与动力活塞有效作用截面积之比值，无因欲。3.12冲数
活塞每分钟往复次数，单位为min-1。3.13单向动力活塞
高压或力液和乏动力液交替作用于该活塞的同一端。3.14双向动力活率
高压动力液交替作用于该活塞的两端。3.15液马达
往复活塞式液马达的筒称。由动力活塞、液缸（缸套）和活寒杆等组成。在高压动力液作用下，动力活塞通过活塞杆将液压能传递给泵端活塞。3.16理论流量比

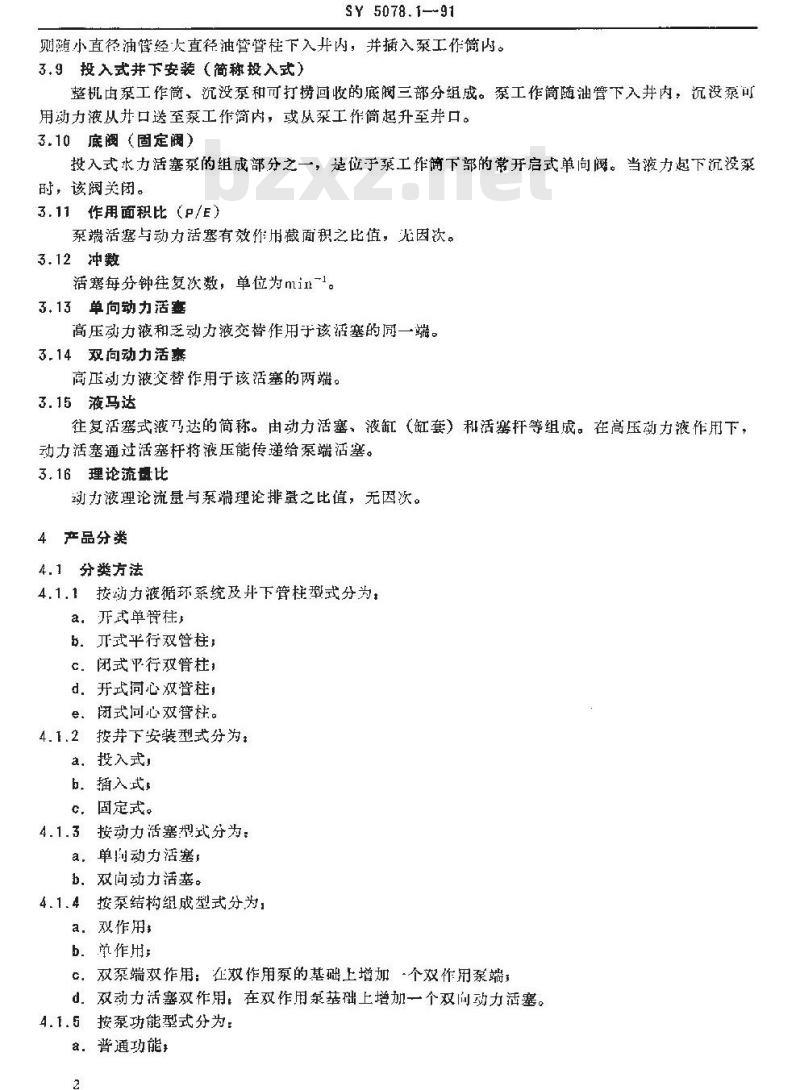

动力液理论流量与端理论排量之比值，无因次。4产品分类
4.1分类方法
4.1.1按动力液循环系统及下管样型式分为：a开式单柱
b.元式平行双管柱；
c.闭式平行双管柱，
d．开式同心双管柱！
e闭式问心双管柱。
4.1.2按并下安装型式分为：
a。投入式，
b、插入式
c，固定式。
4.1.3按动力活塞型式分为：
a，单珂动力活塞！
b.双向动力活塞。
4.1.4按泵结构组成型式分为，
a.双作用，
b.单作用
c。双泵端双作用：在双作用泵的基础上增加个双作用泵端；d双动力活塞双作用，在双作用录基础上增加一个双向动力活塞。4.1.5按泵功能型式分为：
a.普通功能；
$Y 5078.1--91
b分段选抽功能，通过更换底阀和沉没泵，可对二至三段地层选择其中的一段抽汲1c。分抽功能：能同时分别抽汲两段地层液：d，泵顶测压功能：沉没泵的顶部有测泵吸入压力装置，e.系顶取样功能，沉没泵项部有取地层产样装置；f.泵尾样功能：沉没泵尾部有取地层产样装置：9．其它功能。

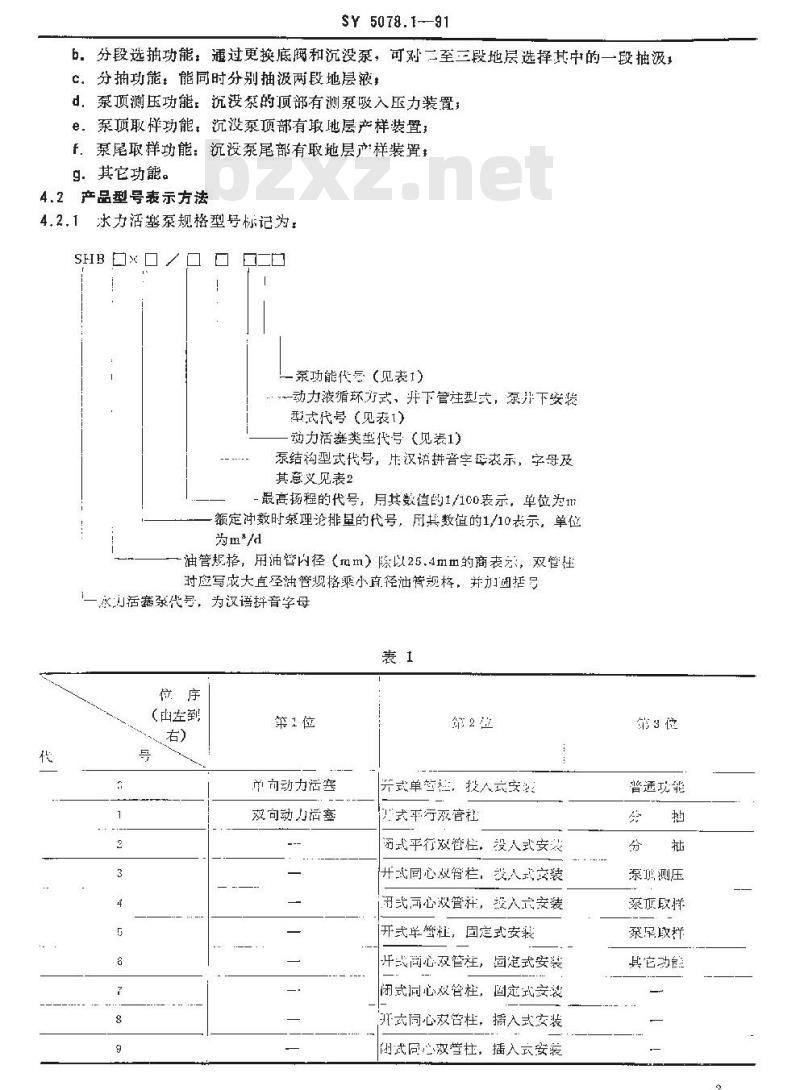

4.2产品型号表示方法
冰力活塞泵规格型号标记为：
SHB ×□
泵功能代量（见表1）
一动力液循环打式，并下管柱型式，泵开下安装型式代号（见表1）
动力活塞类型代号（见表1)
泵结构型式代号，生汉语耕音字母表示，字母及其意义见表2
最高扬程的代号，月其数值的1/100表示，单位为m额定冲数时崇理论排量的代号，用其数值的1/10丧示，单位为m\/d
油管规格，用油管内径（mm）除以25.4mm的商表，双管柱对应写成大直径油管观格乘小直径油管视格，并力加团括号承则活塞泵代号，为汉语拼音学母表1
（山左到
第1位
单动力塞
双可动力塞
第2丝
开式单驾程，投人京安准
汉式平行及管社
闭式乎行效管程，设人武安装
开式同心双管栏，设入式交装
用式可心双管祥，投入式安装
开式单管柱，固定式安装
开式尚心双管社，回定式安装
闭式同心双管柱，固定式安装
式同心双曾柱，插入式安装
州武同心双誉柱，插入式安裳
第9位
通功能
泵琪测压
泵顶取样
泵尾取样
其它动能
双作用
SY 5078.1—91
双泵端、双作周
双动力活塞、双作司
单作用
4.2.2为简化带用泵型的表示方法，表示泵结构、力活塞类型、动力液循环方式、井下管柱站构型式、并下安装型式利泵功能的代号“A000”省略“B000”*C000”和“D000”分别简化为\B”、\C”和“D\”。
4.2.3动力液循环系统与井下管柱结构组合型式须符合表3的规定。表3
管性结沟型式及油管内径划格
套管外径规格
开式单管柱
2, 2.5. 3
2.5, 3, 3.5, 2
4.2.4型号表示方法举例
例1：
开式或闭式平行双祥
2×2, 2.5×1.5
开式或闭式司心双管析
.5×1.5, 3×1.5
3.5×2, 4×2.5
额定冲数讨泵理论排量200m/d，最高扬程2000切，双作用，单向动力活寒，池管内径62，
式单管柱，投入式背通功能泵，标记为：SHB2.5 × 20/20
例2，
油管内径分别为50.3mm和25mmm，额定冲数时泵理论排录100m2/d，最高扬程2000m，双作用单向动力活攀，闭式平行双管柱，投入式泵项测压泵，标记为：5HR(2×1)×10/20A023
例3，
油管内径分别为75.9mm和40.3mm，额定冲数泵理论排量60m/d，最高扬程2500m，单作用，单向动力活塞，并式同心双管柱，插入式普通功能系，标记为SHB(3×1.5)X6/25D080
5技术要求
5.1产品图样和技术文件
水力活塞泵必须符合本标准要求，并按规定程序批推的产品图样和技术文件制造。5.2产品规格及基本参数
5.2.1额定冲数时泵理论排量与最高扬程数系列入表4和表5。5.2.2整机最大外径基本尺寸应符合表6的规定。表4
颜定补数对泵握论排会
30,40,50,60,80,100,120,150,200,250,300,400,500,700,1000最高扬程数系
套管外经规格
整机最太外径基本尺寸
SY 5078.1--91
2500.3090，3500，4000
1500,2000
5 1/x 25.4
5.2.3活塞直径和活塞杆直径的基本尺寸数系列入表7。表7
活塞直径基本尺寸
活赛杆直径基本尺
寸数系
13,15, 17, 19.
注：丧中括号内数值为非推荐。(3B), 38, 40,
(44) 45, 50. 55,
(20) 21. 23, 25,
(26)，28，31
(68) . 60, 65,
投入式案的沉没泵最大外径和泵工作简最小通径的基本尺寸应符合表8规定。5.2.4
沉没泵最大外径
泵工作筒景小通径
注：表中括号内数值为非推举值。50.3
5.2.5冲程长度与额定冲数的对应数值应符合表9的规定，表9
神栏长衰，m
0.3010.45
领定冲效，nin≤120≤1008676
注：友中指号内数值为非推荐值。5.3动力液种类及质量要求
须符合本标准附录A（补充件）的规定。5.4产品所用材料
0.90/1.051.20.1.351.50'1.651.802.002.202.407266462≤58 5450448444442410应符合图样规定牌号要求，允许用性能不低于原设计质量要求的其它材料。5.5零件表面质量要求
5.5.1所有零件表面不得有任何裂纹、夹层，折叠等缺陷和机械损伤。在非加工部位，不允许有氧5
化皮所造战的凸痕和麻点等缺陷。SY 5078.1—91
5.5.2磨削（包括珩磨）表面，不得有任何磨削裂纹。5.5.3材料为38CrMoA1A钢，表面渗氮零件磨削的表面硬度达HV9001100，脆性不大于JB2849中的级。其深度不小下0.05mm。5.5.4镀铬磨削后的零件表面质最应符合表10的规定。表10
允许值
涂漆要求
表面粗糙度Ra，un
针乳直径，mm
每米长度针孔数
除螺纹外，所有固定式泵、插入式利投入式泵工作筒的外露表面，应按SY5308的规定进行涂漆。
5.7连接螺纹
5.7.1普通螺纹按G工197中的6级公差等级、中等精度制道。5.7.2油管螺纹按GB9253.3的规定制造。5.7.3当管子外小于26.7mm时，允许采用英制锥螺纹和锥管螺纹连接。5.7.4矮齿方形螺纹须符合图1和表11的规定。当构件的连接无同轴度要求时，可无扩孔部分。外螺纹的头尾须各铣去0.3～0.5圈。5.7.5活塞与活塞汗的连接，推荐采用锥螺纹，但须符合图2和表12的规定。螺纹扩紧时，锥面锁紧，其接触面积不小于50%。
5.8装配要求
5.B.1水力活塞泵的装配应符台SY5307的规定。5.8.2回一型号泵，除吸入排出阀座研配件外，其余零件须具有良好的互换性。5.8.3，为实现最佳配合间断，允许在设计要求范围内，对滑动配合副进行选配。3
SY 5078:1--91
13. 5 × 4
内螺纹
外螺纹
图1矮齿方形螺纹削面及接头尺寸标记示例
大径d-61.0mm租
,的！
矮齿方形燃绞《全部为非旋）
分别标记为：
SFS10:
SF5104
维面基面
活赛杆
圆雌面基面
SY 5078,1—91
与杆轴践平行的线
A, = 0. 96 024P
h-0.61033P
R = 0. 13728P
= 1* 47° 24 \
维度2t=1+16
标记示删：
活塞杆直径基本尺寸
d=17mm的耀螺纹
（全郁为右：标记为SZt?
1 × 45\
图2活塞与活塞杆连接用锥螺纹
零件外径基本尺寸
螺距P，mm
螺纹牙形倾斜角α/2.
螺纹工作高度H，
大径D
小径D，
外大径d
小径d，
内螺纹m1
外螺纹m
纹长妾L（L\）
牙侧间隙
牙顽缘圆角R
牙褪缘圆角R
肉螺纹
深度L。
环神直径
39.03+0.17
sy 5078.1—91
51.04+0.20
49.5-0.06
1.434-0.04
1,422-0.04
63.0470.06
61.5+0.12
0.04~0.14
0.05-0.10
$9.5-0.025
34.5-0.050
51.5+0.046
84.05+0.23
1.934二8:94
1.922-0.04
63.5+0.046
83.5-0.030
58.50.060
84.5-0.036
Y9.5-0.060
活塞杆直径基本尺寸
& (d')
每英寸数n
基面位置
Li(-l)
基面正螺纹
锥面长度
工作高度绍
工作长变
L(=L2')
螺尾L
退刀槽
牙项圆半径R
用手拧紧度
L4 (-L.')
SY 5078.1—91
12.01613.95415.84017.653|18.590/19.53921.35623.44524.36326.30029.23811.16013.09811.98416.49117.42818.37720.19422.28323.201:25.13828.07610.30412.24214.12815.32916.26617.21519.03221.12122.03928.87626.9147.5
