【机械行业标准(JB)】 型壳高温透气性试验方法

JB/T4153
—1999
本标准是对JB4153一85《型壳高温透气性试验方法》的修订。修订时，对原标准作了编辑性修改。主要技术内容没有变化，
本标准自实施之日起代替JB4153—85。本标准由全国铸造标准化技术委员会提出并归口。本标准起草单位：清华大学。
本标准起草人：姜不居、阎双景、张家骏。478
1范围

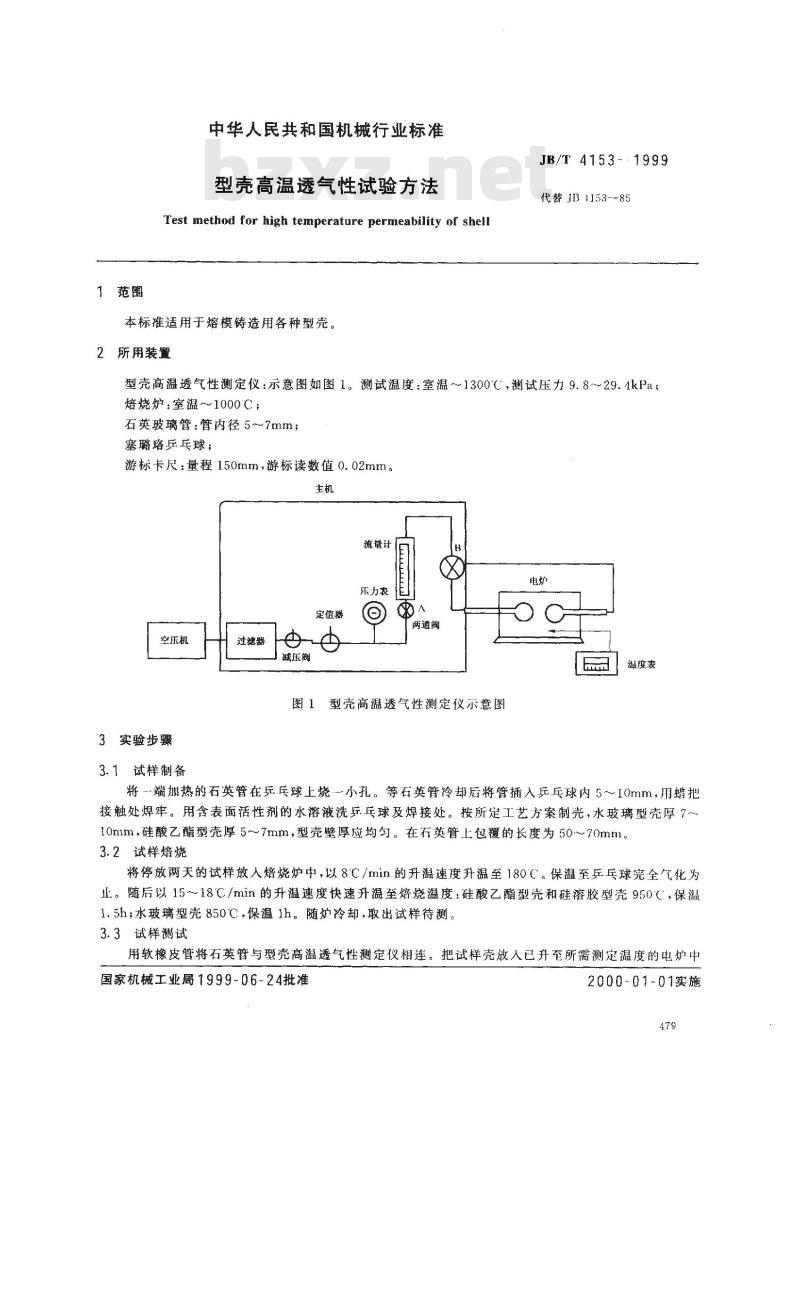

中华人民共和国机械行业标准
型壳高温透气性试验方法
Test method for high temperature permeability of shell本标准适用于熔模铸造用各种型壳。2所用装置
JB/T 4153-1999
代替JB1153--85
型壳高温透气性测定仪：示意图如图1。测试温度：室温~1300℃，测试压力9.8-~29.1kPa；焙烧炉：室温～1000；
石英玻璃管：管内径5~7mm；
塞璐珞乒乓球；Www.bzxZ.net
游标卡尺：量程150mm，游标读数值0.02mm。主机
流量计
计派型
减压阀
图1型壳高温透气性测定仪示意图3实验步骤
3.1试样制备
温度表
将一端奶热的石英管在乒.乓球上烧一小孔。等石英管冷却后将管插人乒乓球内5～10mm，用蜡把接触处焊牢。用含表面活性剂的水溶液洗乒乓球及焊接处。按所定工艺方案制壳、水玻璃型壳厚7~10mm，硅酸乙酯型壳厚5~7mm，型壳壁厚应均匀。在石英管上包覆的长度为50~70mm，3.2试样焙烧
将停放两天的试样放人焙烧炉中，以8C/min的升温速度升温至180°℃。保温至乒乓球完全气化为止。随后以15~18℃/min的升温速度快速升温至焙烧温度：硅酸乙酯型壳和硅溶胶型壳950℃，保温1.5h;水玻璃型壳850℃，保温1h。随炉冷却，取出试样待测。3.3试样测试
用软橡皮管将石英管与型壳高温透气性测定仪相连。把试样壳放人已升至所需测定温度的电炉中国家机械工业局1999-06-24批准2000-01-01实施

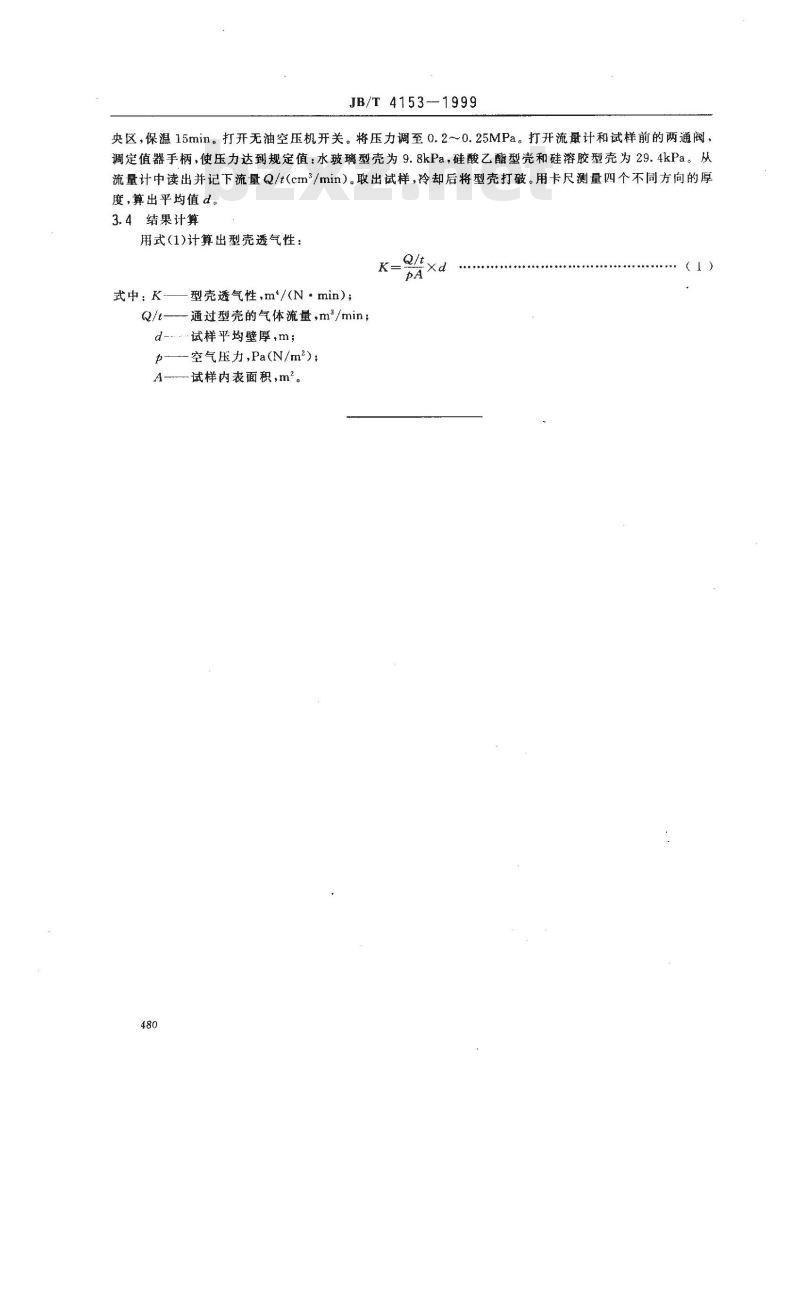

JB/T 4153--1999
央区，保温15min。打开无油空压机开关。将压力调至0.2~0.25MPa。打开流量计和试样前的两通阀，调定值器手柄，便压力达到规定值：水玻璃型壳为9.8kPa，硅酸乙酯型壳和硅溶胶型壳为29.4kPa。从流量计中读出并记下流量Q/t(cm*/min）。取出试样，冷却后将型壳打破。用卡尺测量四个不同方向的厚度，算出平均值d。
3.4结果计算
用式（1)计算出型壳透气性：
式中：K-
型壳透气性，m*/(N·min）；
通过型壳的气体流量，m/min；
d试样平均壁厚,m;
空气压力，Pa（N/m\）；
A试样内表面积，m2。
雪产产：
