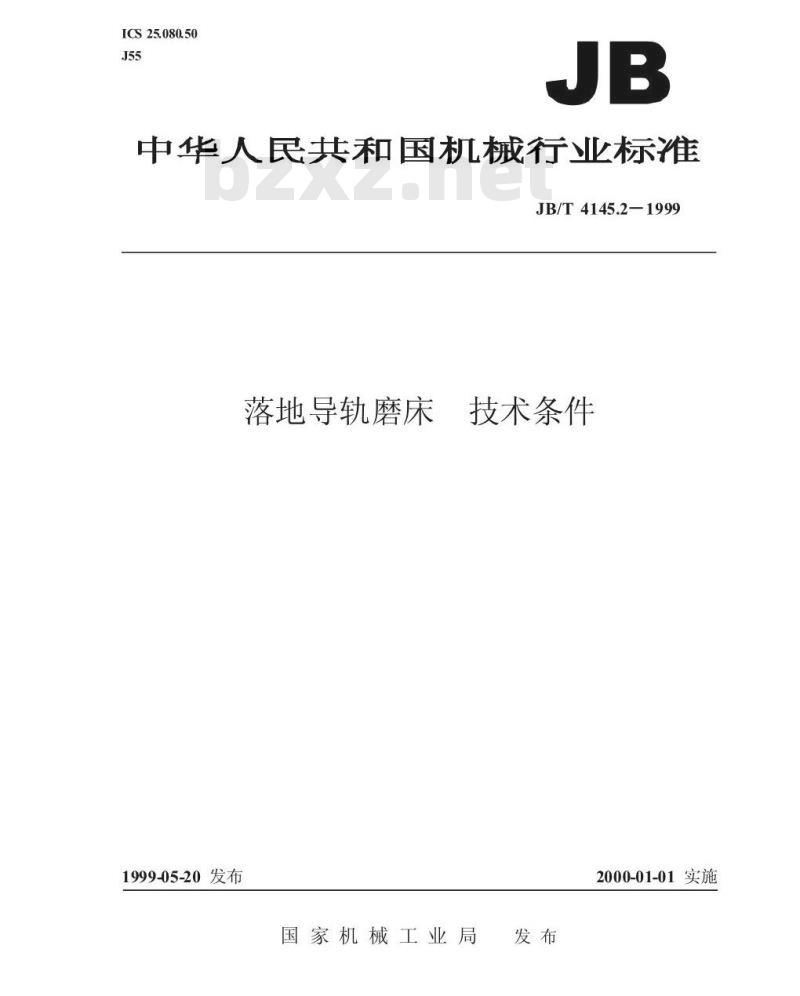

ICS25.080.50
中华人民共和国机械行业标准
JB/T4145.2-1999
技术条件
落地导轨磨床
1999-05-20发布
国家机械工业局
2000-01-01实施
JB/T4145.2—1999

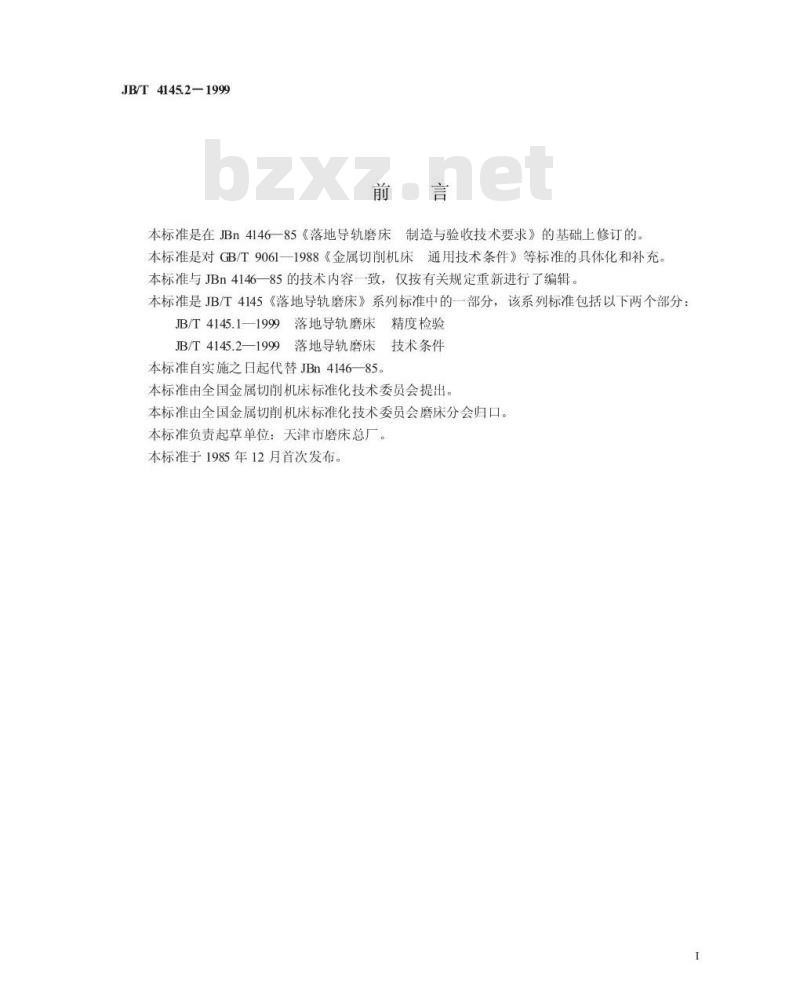

本标准是在JBn4146一85《落地导轨磨床制造与验收技术要求》的基础上修订的。本标准是对GB/T9061一1988《金属切削机床通用技术条件》等标准的具体化和补充本标准与JBn4146一85的技术内容一致，仅按有关规定重新进行了编辑。本标准是JB/T4145《落地导轨磨床》系列标准中的一部分，该系列标准包括以下两个部分：JB/T4145.1—1999落地导轨磨床精度检验JB/T4145.2—1999
落地导轨磨床技术条件
本标准自实施之日起代替JBn4146—85。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会磨床分会归口。本标准负责起草单位：天津市磨床总厂。本标准于1985年12月首次发布。1

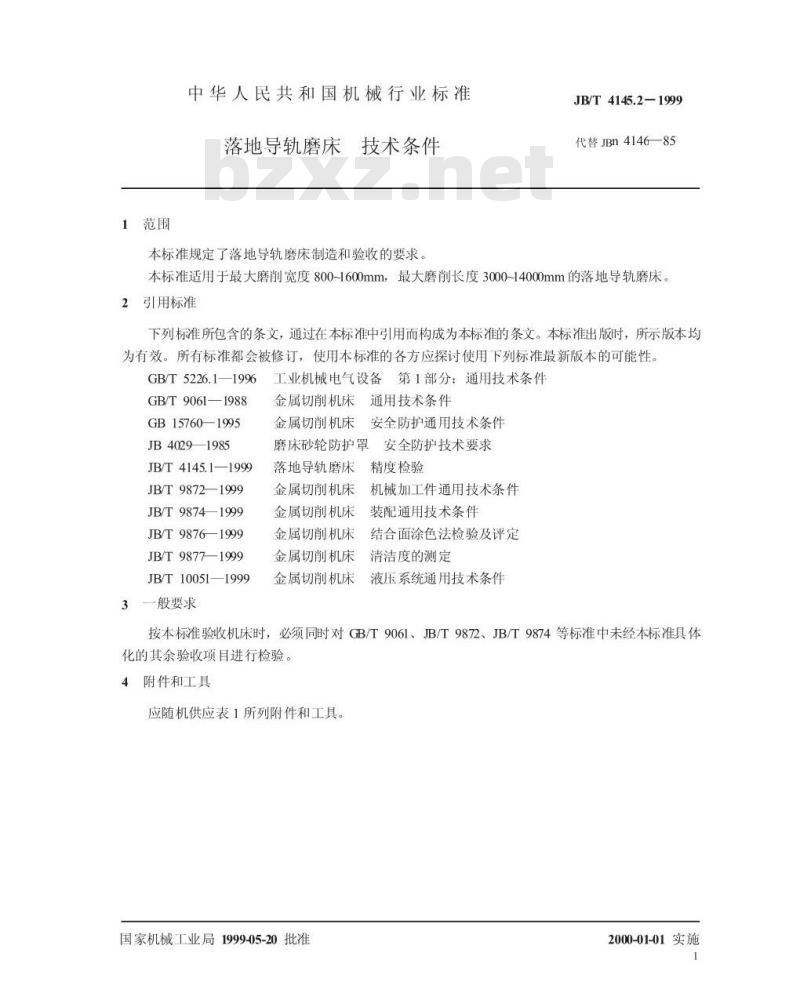

1范围
中华人民共和国机械行业标准
技术条件
落地导轨磨床
本标准规定了落地导轨磨床制造和验收的要求。JB/T4145.2-1999
代替JBn4146—85
本标准适用于最大磨削宽度800-1600mm，最大磨削长度3000~14000mm的落地导轨磨床。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T5226.1—1996
GB/T9061—1988
GB 157601995
JB4029—1985
JB/T4145.1—1999
JB/T9872—1999
JB/T9874—1999
JB/T9876—1999
JB/T98771999
JB/T10051—1999
3一般要求
工业机械电气设备第1部分：通用技术条件金属切削机床通用技术条件
金属切削机床安全防护通用技术条件磨床砂轮防护罩安全防护技术要求落地导轨磨床精度检验下载标准就来标准下载网
金属切削机床机械加工件通用技术条件金属切削机床
装配通用技术条件
金属切削机床结合面涂色法检验及评定金属切削机床
金属切削机床
清洁度的测定
液压系统通用技术条件
按本标准验收机床时，必须同时对GB/T9061、JB/T9872、JB/T9874等标准中未经本标准具体化的其余验收项目进行检验。
4附件和工具

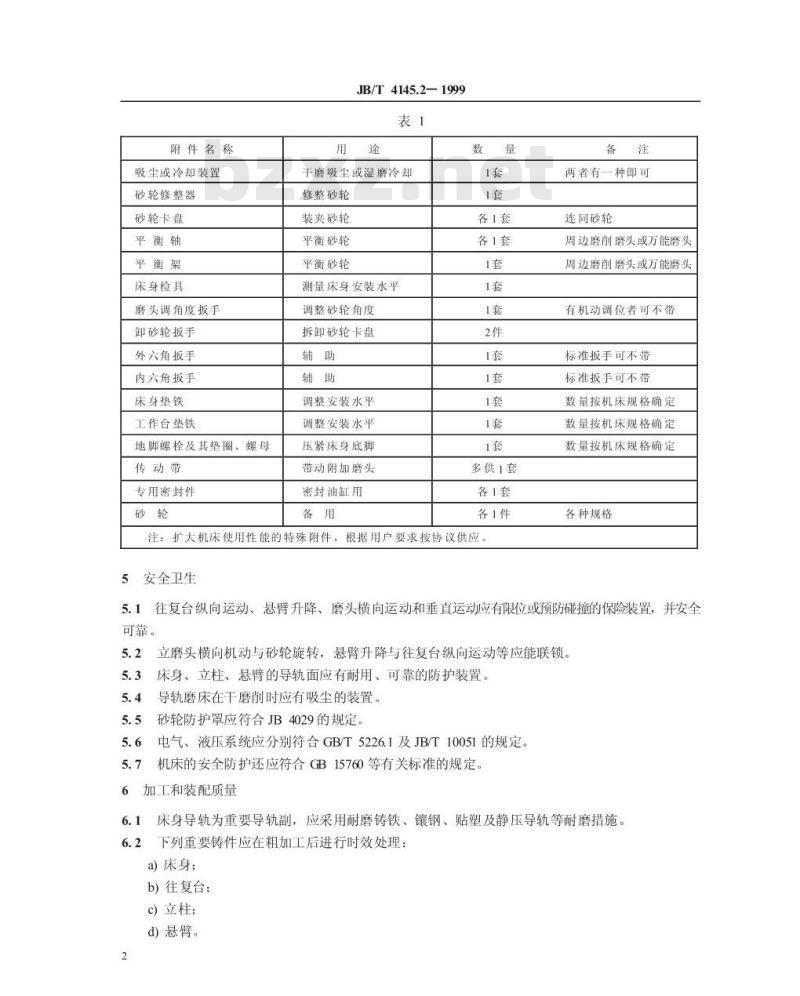

应随机供应表1所列附件和工具。国家机械工业局1999-05-20批准2000-01-01实施
附件名称
吸尘或冷却装置
砂轮修整器
砂轮卡盘
平衡轴
平衡架
床身检具
磨头调角度扳手
卸砂轮扳手
外六角扳手
内六角扳手
床身垫铁
工作台垫铁
地脚螺栓及其垫圈、螺母
传动带
专用密封件
JB/T4145.2—1999
干磨吸尘或湿磨冷却
修整砂轮
装夹砂轮
平衡砂轮
平衡砂轮
测量床身安装水平
调整砂轮角度
拆卸砂轮卡盘
调整安装水平
调整安装水平
压紧床身底脚
带动附加磨头
密封油缸用
各1套
各1套
多供1套
各1套
各1件
注：扩大机床使用性能的特殊附件，根据用户要求按协议供应。5安全卫生
两者有一种即可
连同砂轮
周边磨削磨头或万能磨头
周边磨削磨头或万能磨头
有机动调位者可不带
标准扳手可不带
标准扳手可不带
数量按机床规格确定
数量按机床规格确定
数量按机床规格确定
各种规格
5.1往复台纵向运动、悬臂升降、磨头横向运动和垂直运动应有限位或预防碰撞的保险装置，并安全可靠。
立磨头横向机动与砂轮旋转，悬臂升降与往复台纵向运动等应能联锁。床身、立柱、悬臂的导轨面应有耐用、可靠的防护装置。导轨磨床在干磨削时应有吸尘的装置。砂轮防护罩应符合JB4029的规定。电气、液压系统应分别符合GB/T5226.1及JB/T10051的规定5.7机床的安全防护还应符合GB15760等有关标准的规定6
加工和装配质量
床身导轨为重要导轨副，应采用耐磨铸铁、镶钢、贴塑及静压导轨等耐磨措施。下列重要铸件应在粗加工后进行时效处理：6.2
a)床身；
b)往复台：
c)立柱；
d)悬臂。
JB/T4145.2—1999

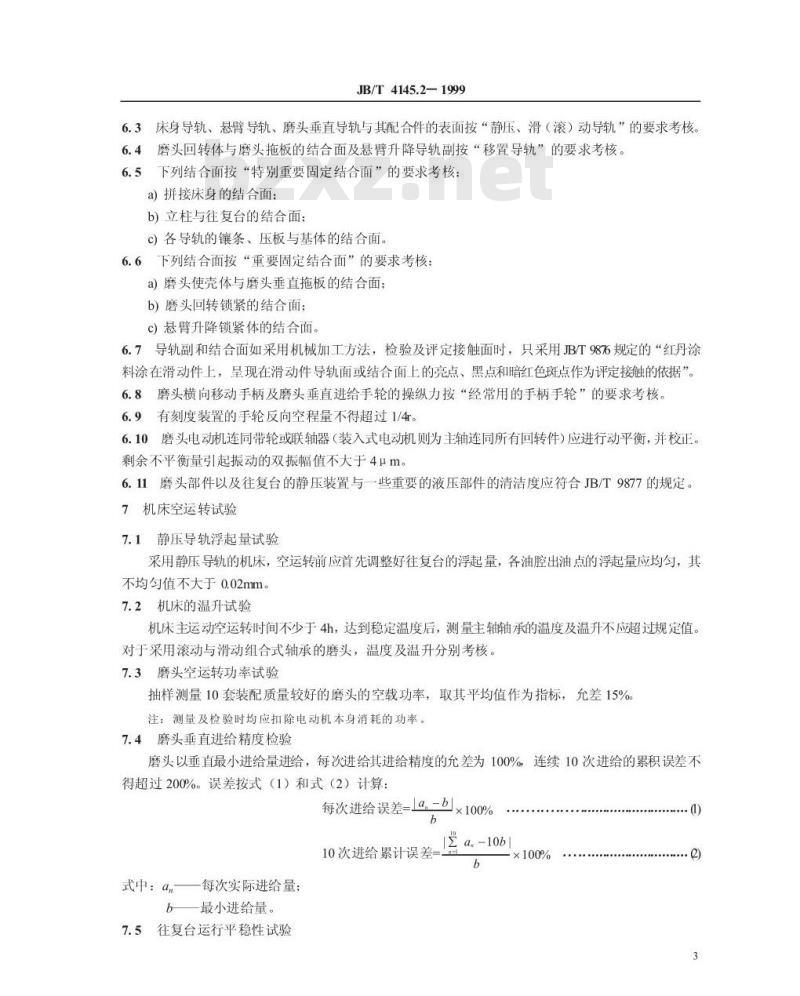

6.3床身导轨、悬臂导轨、磨头垂直导轨与其配合件的表面按“静压、滑（滚）动导轨”的要求考核。6.4磨头回转体与磨头拖板的结合面及悬臂升降导轨副按“移置导轨”的要求考核。6.5下列结合面按“特别重要固定结合面”的要求考核：a)拼接床身的结合面：
b）立柱与往复台的结合面：
）各导轨的镶条、压板与基体的结合面。6.6下列结合面按“重要固定结合面”的要求考核：a)磨头使壳体与磨头垂直拖板的结合面：b）磨头回转锁紧的结合面；
c）悬臂升降锁紧体的结合面。
6.7导轨副和结合面如采用机械加工方法，检验及评定接触面时，只采用JBT98%规定的“红丹涂料涂在滑动件上，呈现在滑动件导轨面或结合面上的亮点、黑点和暗红色斑点作为评定接触的依据”。6.8磨头横向移动手柄及磨头垂直进给手轮的操纵力按“经常用的手柄手轮”的要求考核。6.9有刻度装置的手轮反向空程量不得超过1/4r。6.10磨头电动机连同带轮或联轴器（装入式电动机则为主轴连同所有回转件）应进行动平衡，并校正。剩余不平衡量引起振动的双振幅值不大于4um。6.11磨头部件以及往复台的静压装置与一些重要的液压部件的清洁度应符合JB/T9877的规定。7机床空运转试验
7.1静压导轨浮起量试验
采用静压导轨的机床，空运转前应首先调整好往复台的浮起量，各油腔出油点的浮起量应均匀，其不均匀值不大于0.02mm。
7.2机床的温升试验
机床主运动空运转时间不少于4h，达到稳定温度后，测量主轴轴承的温度及温升不应超过规定值。对于采用滚动与滑动组合式轴承的磨头，温度及温升分别考核。7.3磨头空运转功率试验
抽样测量10套装配质量较好的磨头的空载功率，取其平均值作为指标，允差15%注：测量及检验时均应扣除电动机本身消耗的功率。7.4磨头垂直进给精度检验
磨头以垂直最小进给量进给，每次进给其进给精度的允差为100%，连续10次进给的累积误差不得超过200%。误差按式（1）和式（2）计算：每次进给误差=la=b×100%
a-10bl
10次进给累计误差=
式中：an—每次实际进给量；
b最小进给量。
7.5往复台运行平稳性试验
JB/T4145.2—1999
往复台往复运动应从低速短行程起，依次达到高速全行程，若采用无级变速则以低、中、高速度运行。每级速度下的运行时间不得少于15min，高速下运行时间至少30min，运行过程中不应有冲击、爬行等现象。在规定速度范围内，往返速差不得大于10%7.6悬臂升降的空运转试验
试验时将磨头置于悬臂最外端，悬臂在立柱全行程上连续升降不得少于1次。在运行中不应出现异常现象（如尖叫等怪声）。
7.7砂轮修整器空运转试验
机动砂轮修整器在低、中、高速度下往复运行次数各不少于5次。在运行时不应有爬行、冲击、振动等现象。
8机床负荷试验
本系列机床不做负荷试验。
机床精度检验
9.1精度检验按JB/T4145.1等有关标准的规定进行。9.2检验磨头横向运动对往复台纵向运动的垂直度，每500mm行程上允差为0.025mm。9.3工作精度检验时，试件的表面粗糙度R值不大于1.25um。9.4工作精度检验用的试件可采用制造厂的导轨长度、宽度、跨距及截形基本符合标准规定的灰铸铁床身代替。用平形砂轮周边磨削导轨平面时，导轨宽度应不小于15倍砂轮宽度。4
机械行业标准
落地导轨磨床技术条件
JB/T4145.21999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
开本880×1230
K字数xxX,xxx
印张X/X
19XX年XX月第X印刷
19XX年XX月第X版
印数1-XXX
定价XXXXX元
XX-XXX
