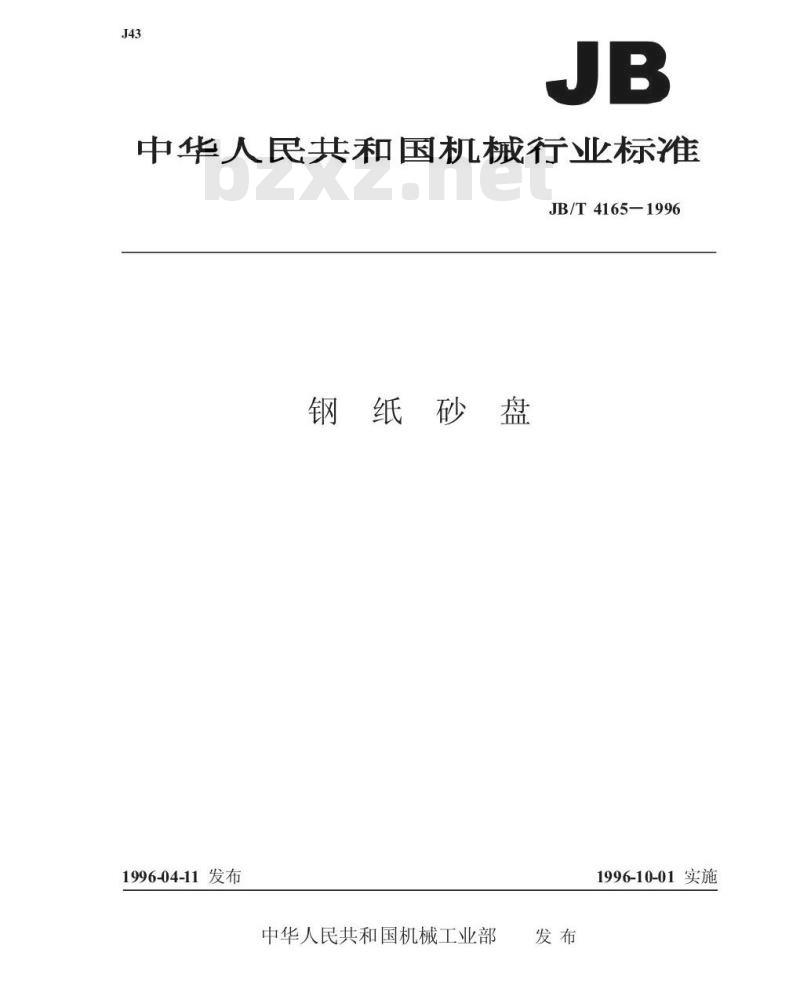

中华人民共和国机械行业标准
JB/T4165—1996
钢纸砂盘
1996-04-11发布
中华人民共和国机械工业部
1996-10-01实施
中华人民共和国机械行业标准
钢纸砂盘
主题内容与适用范围
JB/T4165-1996
代替JB4165-85
本标准规定了钢纸砂盘的代号及型式、技术要求、试验方法、检验规则及标志、包装、贮存和使用方法。
本标准适用于以合成树脂为粘结剂，将人造磨料粘结在专用的钢纸表面而制成的一种涂附磨具。2
引用标准
GB2476
GB2828
GB/T15305.4
JB3630
磨料代号
逐批检查计数抽样程序及抽样表（适用于连续批的检查）涂附磨具砂盘尺寸和公差
涂附磨具用磨料粒度组成
钢纸砂盘代号及型式
钢纸砂盘代号：FD

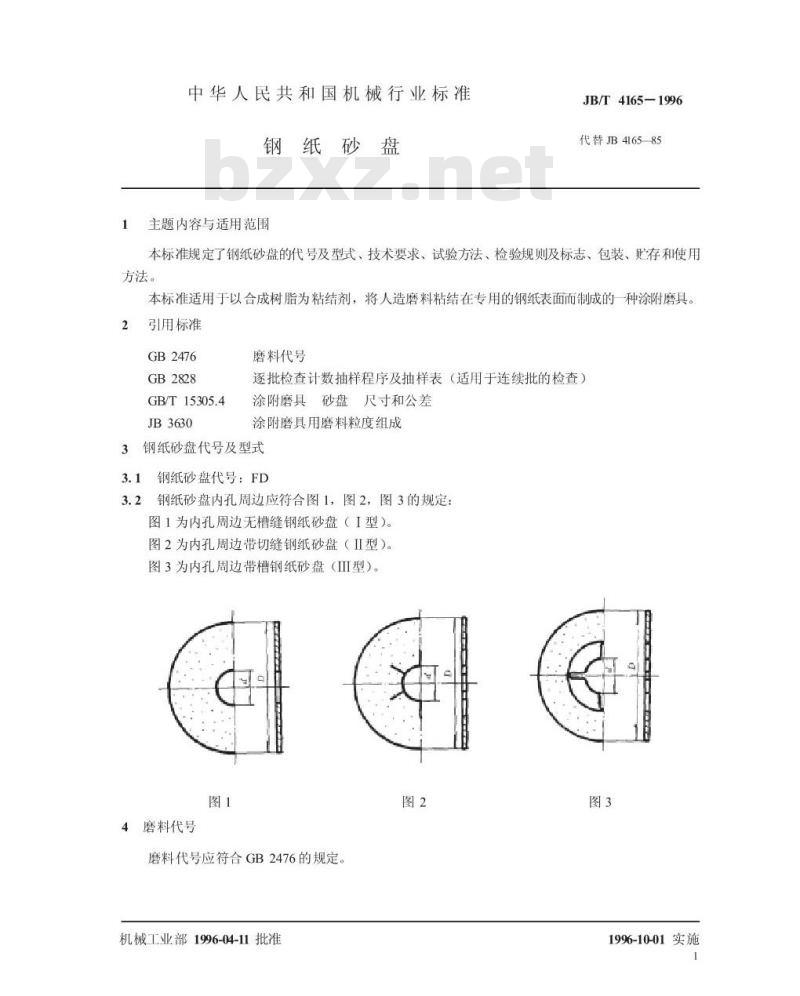

钢纸砂盘内孔周边应符合图1，图2，图3的规定：图1为内孔周边无槽缝钢纸砂盘（I型）。图2为内孔周边带切缝钢纸砂盘（I型）。图3为内孔周边带槽钢纸砂盘（IⅡ型）。图1
4磨料代号
磨料代号应符合GB2476的规定。机械工业部1996-04-11批准
19%-10-01实施
5标记示例
JB/T4165-1996

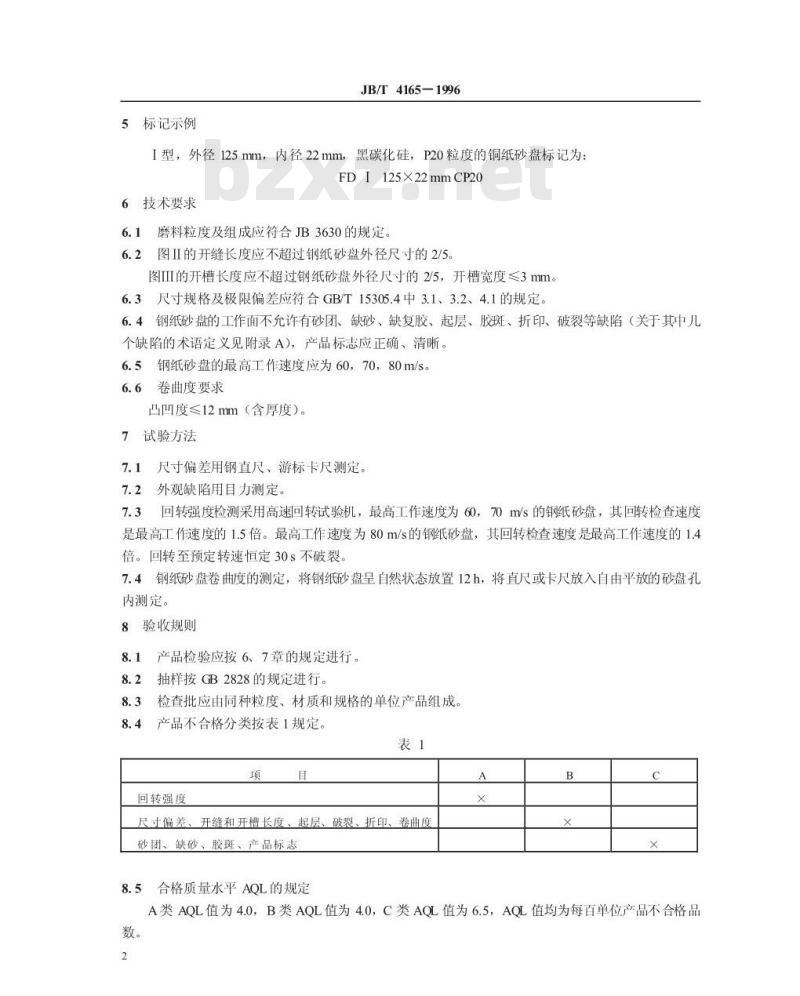

I型，外径125mm，内径22mm，黑碳化硅，P20粒度的铜纸砂盘标记为FD1125X22mmCP20
6技术要求
6.1磨料粒度及组成应符合JB3630的规定。6.2图II的开缝长度应不超过钢纸砂盘外径尺寸的2/5。图IⅢI的开槽长度应不超过钢纸砂盘外径尺寸的2/5，开槽宽度≤3mm。6.3尺寸规格及极限偏差应符合GB/T15305.4中3.1、3.2、4.1的规定。6.4钢纸砂盘的工作面不允许有砂团、缺砂、缺复胶、起层、胶斑、折印、破裂等缺陷（关于其中几个缺陷的术语定义见附录A），产品标志应正确、清晰。6.5钢纸砂盘的最高工作速度应为60，70，80m/s。6.6卷曲度要求
凸凹度≤12mm（含厚度）。
7试验方法
7.1尺寸偏差用钢直尺、游标卡尺测定。7.2外观缺陷用目力测定。
回转强度检测采用高速回转试验机，最高工作速度为60，70m/s的钢纸砂盘，其回转检查速度7.3
是最高工作速度的1.5倍。最高工作速度为80m/s的钢纸砂盘，其回转检查速度是最高工作速度的1.4倍。回转至预定转速恒定30s不破裂7.4钢纸砂盘卷曲度的测定，将钢纸砂盘呈自然状态放置12h，将直尺或卡尺放入自由平放的砂盘孔内测定。
8验收规则
产品检验应按6、7章的规定进行。8.2
抽样按GB2828的规定进行。
检查批应由同种粒度、材质和规格的单位产品组成8.4产品不合格分类按表1规定。表1
回转强度
尺寸偏差、开缝和开槽长度、起层、破裂、折印、卷曲度砂团、缺砂、胶斑、产品标志
8.5合格质量水平AQL的规定
A类AQL值为4.0，B类AQL值为4.0，C类AQL值为6.5，AQL值均为每百单位产品不合格品数。
5检查水平的规定
JB/T4165-1996

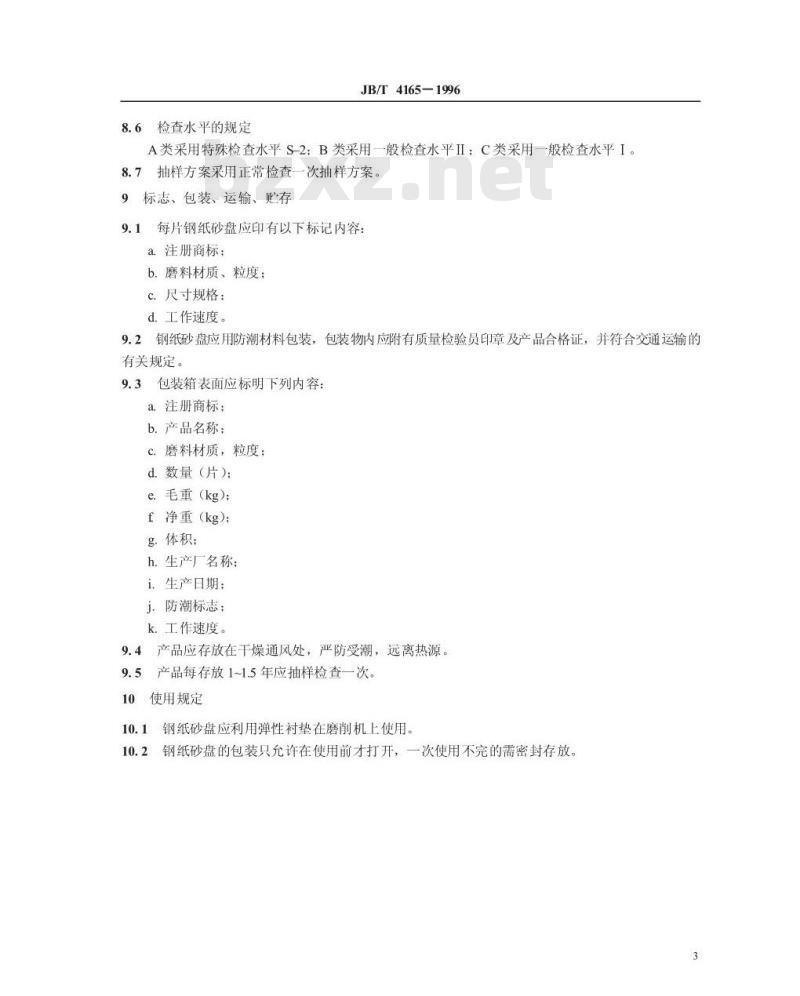

A类采用特殊检查水平S-2：B类采用一般检查水平IⅡI；C类采用一般检查水平I。抽样方案采用正常检查一次抽样方案。8.7
标志、包装、运输、贮存
9.1每片钢纸砂盘应印有以下标记内容：a注册商标：
b.磨料材质、粒度：
c.尺寸规格：
d.工作速度。
2钢纸砂盘应用防潮材料包装，包装物内应附有质量检验员印章及产品合格证，并符合交通运输的9.2
有关规定。
9.3包装箱表面应标明下列内容：a注册商标：
b.产品名称：
c.磨料材质，粒度；
d.数量（片）：
e毛重（kg)：
f净重（kg)；
g：体积；
h.生产厂名称：
i.生产日期：
j．防潮标志；
k.工作速度。
产品应存放在干燥通风处，严防受潮，远离热源。产品每存放1~1.5年应抽样检查一次。使用规定
10.1钢纸砂盘应利用弹性衬垫在磨削机上使用。10.2
钢纸砂盘的包装只允许在使用前才打开，一次使用不完的需密封存放。3
JB/T4165-1996
附录A

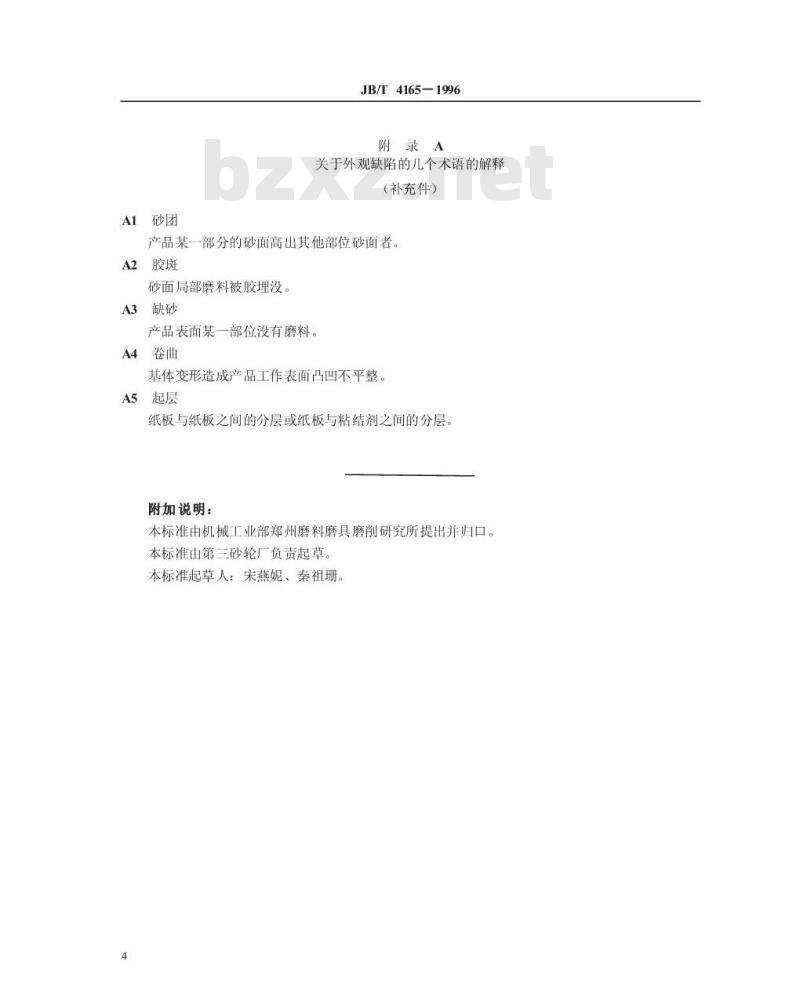

关于外观缺陷的几个术语的解释（补充件）
产品某一部分的砂面高出其他部位砂面者。胶斑
砂面局部磨料被胶埋没
产品表面某一部位没有磨料。
4卷曲
基体变形造成产品工作表面凸凹不平整A5
纸板与纸板之间的分层或纸板与粘结剂之间的分层。附加说明：
本标准由机械工业部郑州磨料磨具磨削研究所提出并归口。本标准由第三砂轮厂负责起草。本标准起草人：宋燕妮、秦祖珊。人民
机械行业标准
钢纸砂盘
JB/T4165-1996
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
开本880×12301/16印张1/2字数80001996年12月第一次印刷
1996年12月第一版
印数00，001-500
定价5.00元
