【机械行业标准(JB)】 缝焊焊轮坯料尺寸

JB/T4158-1999

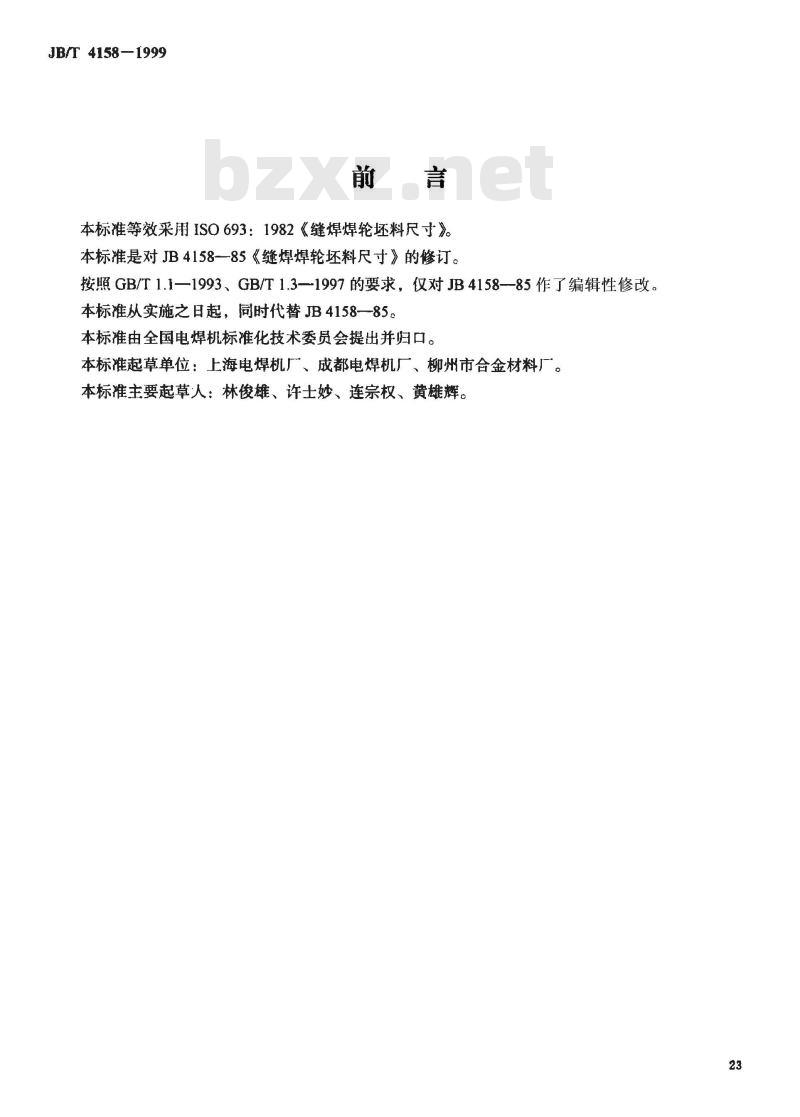

本标准等效采用ISO693：1982《缝焊焊轮坏料尺寸》本标准是对JB4158-85《缝焊焊轮坏料尺寸》的修订。按照GB/T1.1一1993、GB/T1.3—1997的要求，仅对JB4158--85作了编辑性修改。本标准从实施之日起，同时代替JB4158—85。本标准由全国电焊机标准化技术委员会提出并归口。本标准起草单位：上海电焊机厂、成都电焊机厂、柳州市合金材料厂。本标准主要起草人：林俊雄、许士妙、连宗权、黄雄辉。23
1范围

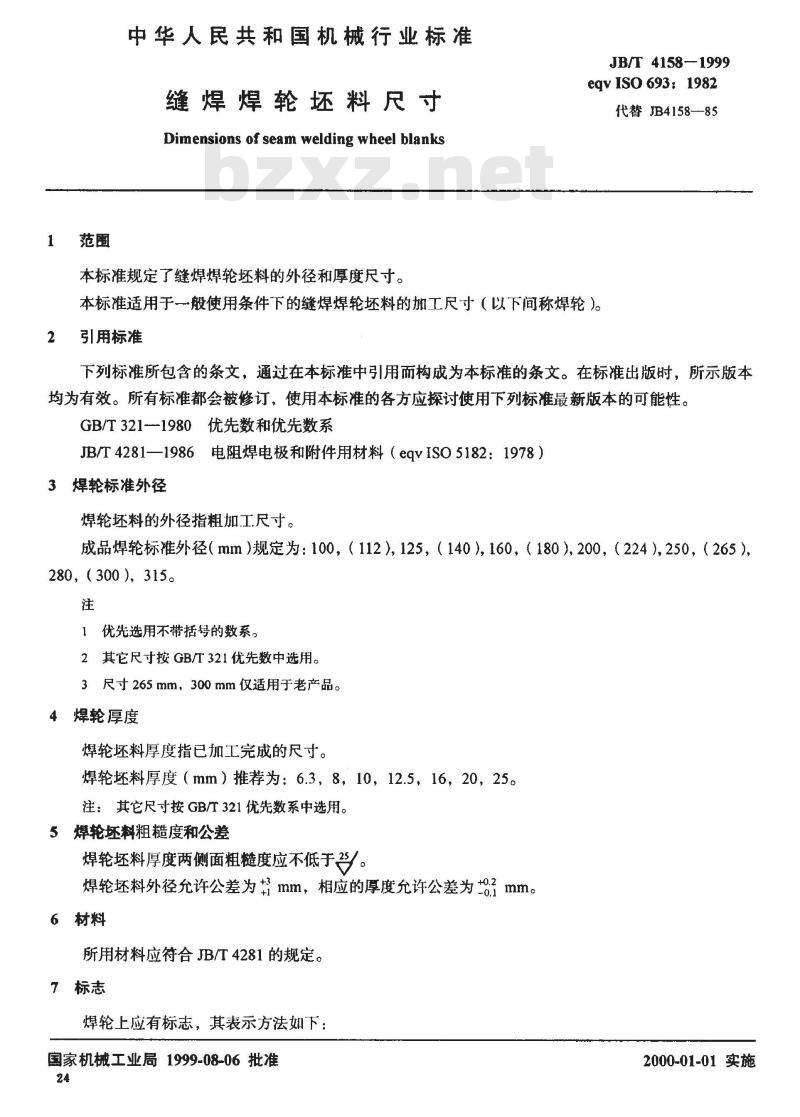

中华人民共和国机械行业标准
缝焊焊轮坏料尺寸
Dimensions of seam welding wheel blanks本标准规定了缝焊焊轮坏料的外径和厚度尺寸。JB/T4158—1999
eqv ISO 693: 1982wwW.bzxz.Net
代替JB4158-85
本标准适用于一般使用条件下的缝焊焊轮坏料的加工尺寸（以下间称焊轮）。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T321-1980优先数和优先数系JB/T4281—1986电阻焊电极和附件用材料（eqvISO5182：1978）3焊轮标准外径
焊轮坏料的外径指粗加工尺寸。成品焊轮标准外径（mm）规定为：100，（112），125，（140），160，（180），200，（224），250，（265）280,（300),315。
优先选用不带括号的数系，
2其它尺寸按GB/T321优先数中选用。3尺寸265mm，300mm仅适用于老产品。4焊轮厚度
焊轮坏料厚度指已加工完成的尺寸。焊轮坏料厚度（mm）推荐为：6.3，8，10，12.5，16，20，25。注：其它尺寸按GB/T321优先数系中选用。5焊轮坏料粗糙度和公差
焊轮坏料厚度两侧面粗糙度应不低于。焊轮坏料外径允许公差为mm，相应的厚度允许公差为to.imm。6材料
所用材料应符合JB/T4281的规定。7标志
焊轮上应有标志，其表示方法如下：国家机械工业局 1999-08-06 批准24
2000-01-01 实施
JB/T 4158--1999

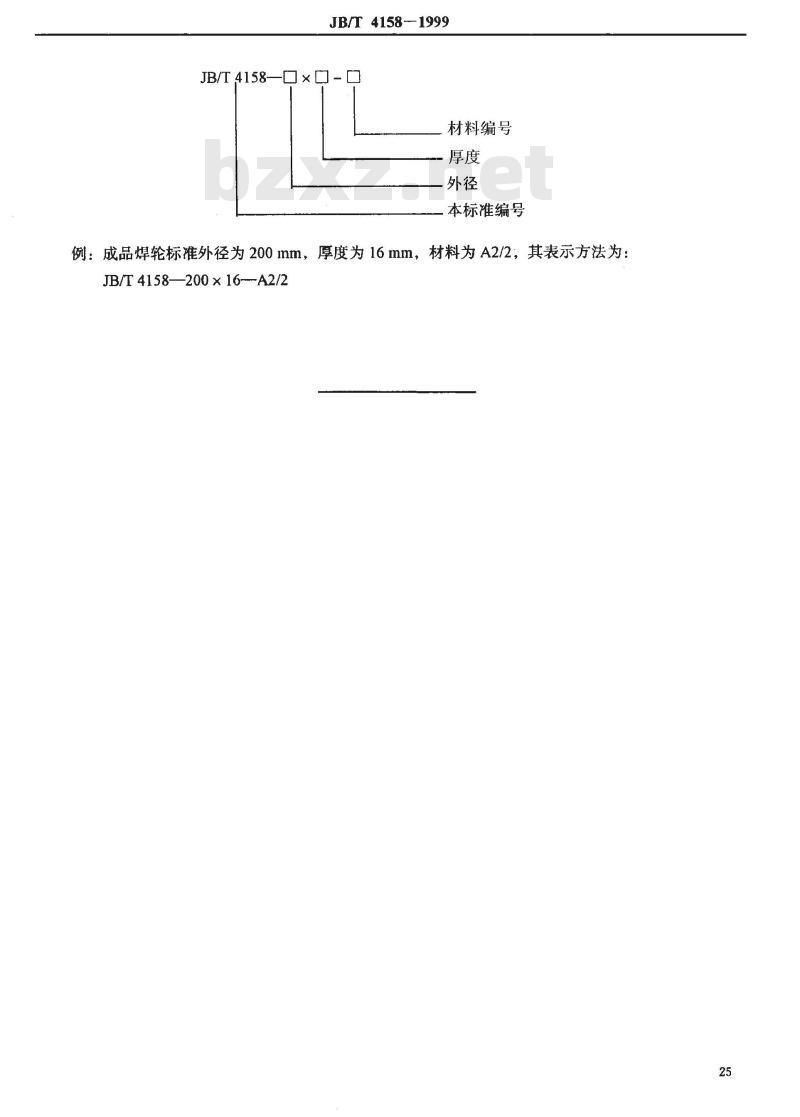

JB/T 4158—□×□-□
材料编号
本标准编号
例：成品焊轮标准外径为200mm，厚度为16mm，材料为A2/2；其表示方法为：JB/T4158—200×16--A2/2
