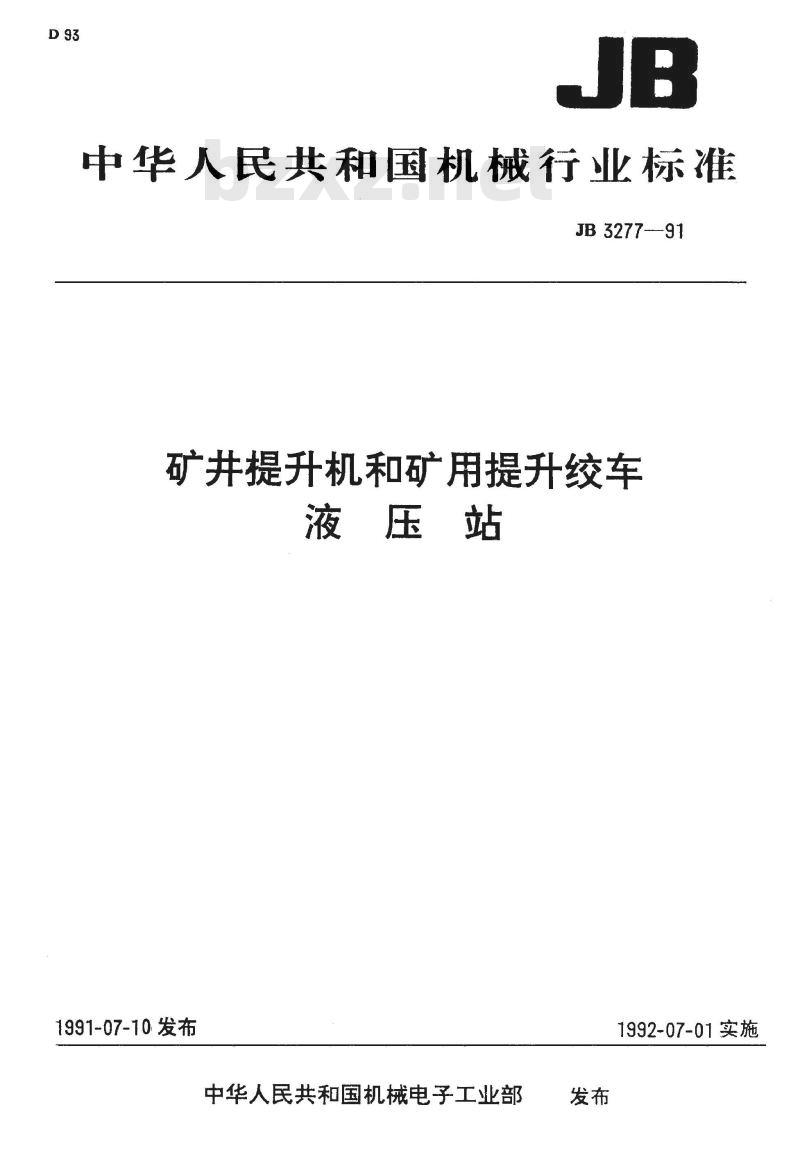

中华人民共和国机械行业标准
JB 3277-91
矿并提升机和矿用提升绞车
液压站
1991-07-10发布
中华人民共和国机械电子工业部发布
1992-07-01实施

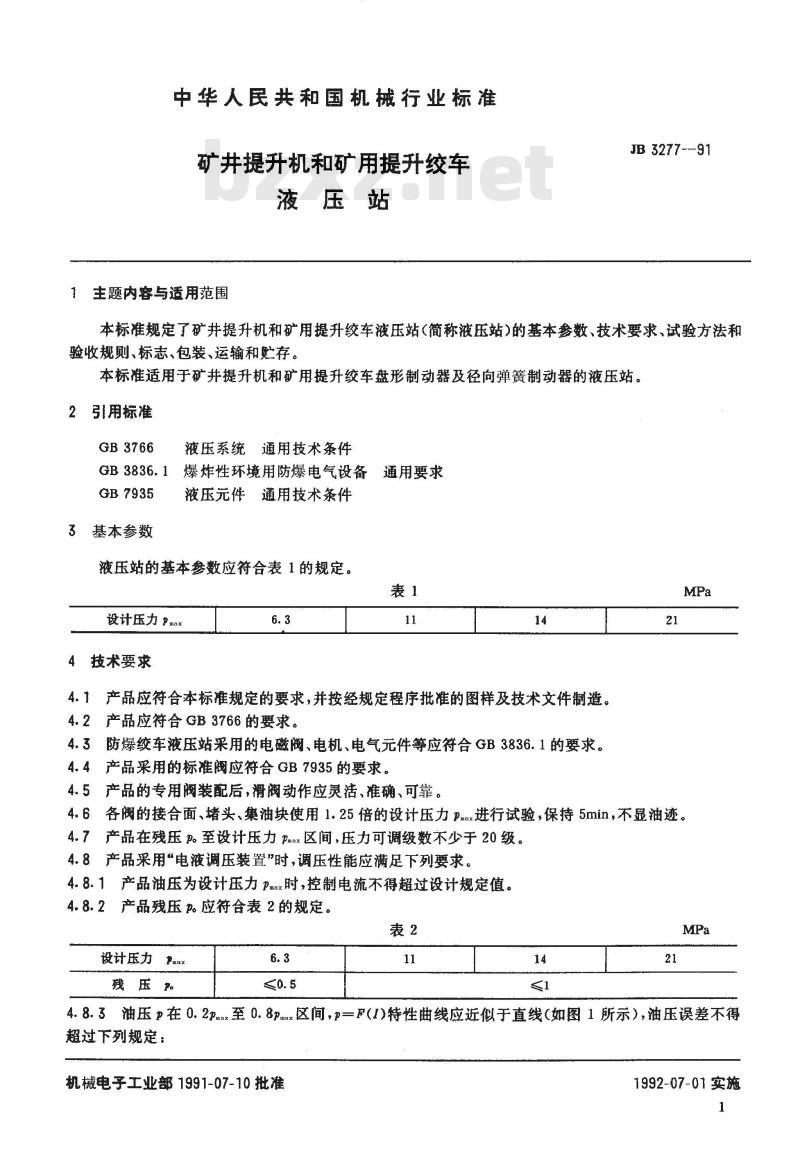

中华人民共和国机械行业标准
矿井提升机和矿用提升绞车
液压站
1主题内容与适用范围
JB3277-—91
本标准规定了矿井提升机和矿用提升绞车液压站（简称液压站）的基本参数、技术要求、试验方法和验收规则、标志、包装、运输和贮存。本标准适用于矿井提升机和矿用提升绞车盘形制动器及径向弹簧制动器的液压站。2引用标准
GB3766
液压系统通用技术条件
GB3836.1爆炸性环境用防爆电气设备通用要求
GB7935
3基本参数
液压元件通用技术条件
液压站的基本参数应符合表1的规定。表1
设计压力Pmax
4技术要求
4.1产品应符合本标准规定的要求，并按经规定程序批准的图样及技术文件制造。4.2产品应符合GB3766的要求。
4.3防爆绞车液压站采用的电磁阀、电机、电气元件等应符合GB3836.1的要求。4.4产品采用的标准阀应符合GB7935的要求。4.5产品的专用阀装配后，滑阀动作应灵活、准确、可靠。21
4.6各阀的接合面、堵头、集油块使用1.25倍的设计压力pmax进行试验，保持5min，不显油迹。4.7产品在残压p。至设计压力 Pmax区间，压力可调级数不少于20级。4.8产品采用“电液调压装置”时，调压性能应满足下列要求。4.8.1产品油压为设计压力Pmax时，控制电流不得超过设计规定值。4.8.2产品残压p应符合表2的规定表2
设计压力Pmax
残压。

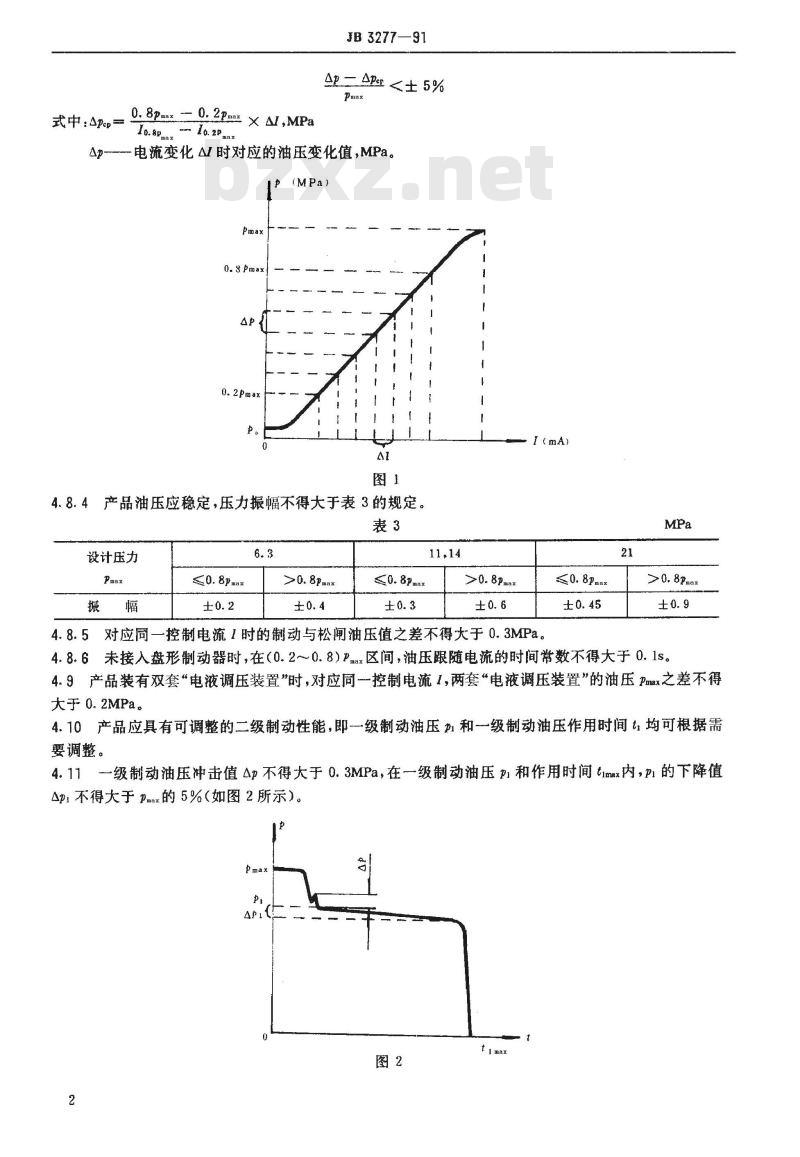

4.8.3油压p在0.2pmax至0.8pmax区间，p=F(1)特性曲线应近似于直线（如图1所示），油压误差不得超过下列规定：
机械电子工业部1991-07-10批准1992-07-01实施
式中:Apep一
0. 8pmx 0. 2pmz × N1,MPa
JB 3277—91
AP = APer <± 5%
Ap-—电流变化△时对应的油压变化值，MPa。Ip(MPa)bzxz.net
4.8.4产品油压应稳定，压力振幅不得大于表3的规定。表3
设计压力
≤0.8pmax
≤0.8pmax
≤0.8pmax
4.8.5对应同一控制电流1时的制动与松闸油压值之差不得大于0.3MPa。21
4.8.6未接人盘形制动器时，在（0.2~~0.8)Pmax区间，油压跟随电流的时间常数不得大于0.1s。4.9产品装有双套“电液调压装置\时，对应同一控制电流1，两套“电液调压装置”的油压Pmax之差不得大于 0. 2MPa，
4.10产品应具有可调整的二级制动性能，即一级制动油压p1和级制动油压作用时间t均可根据需要调整。
4.11-一级制动油压冲击值Ap不得大于0.3MPa，在一级制动油压pi和作用时间timx内，Pl的下降值Ap不得大于pmax的5%（如图2所示）。P
JB 3277--97

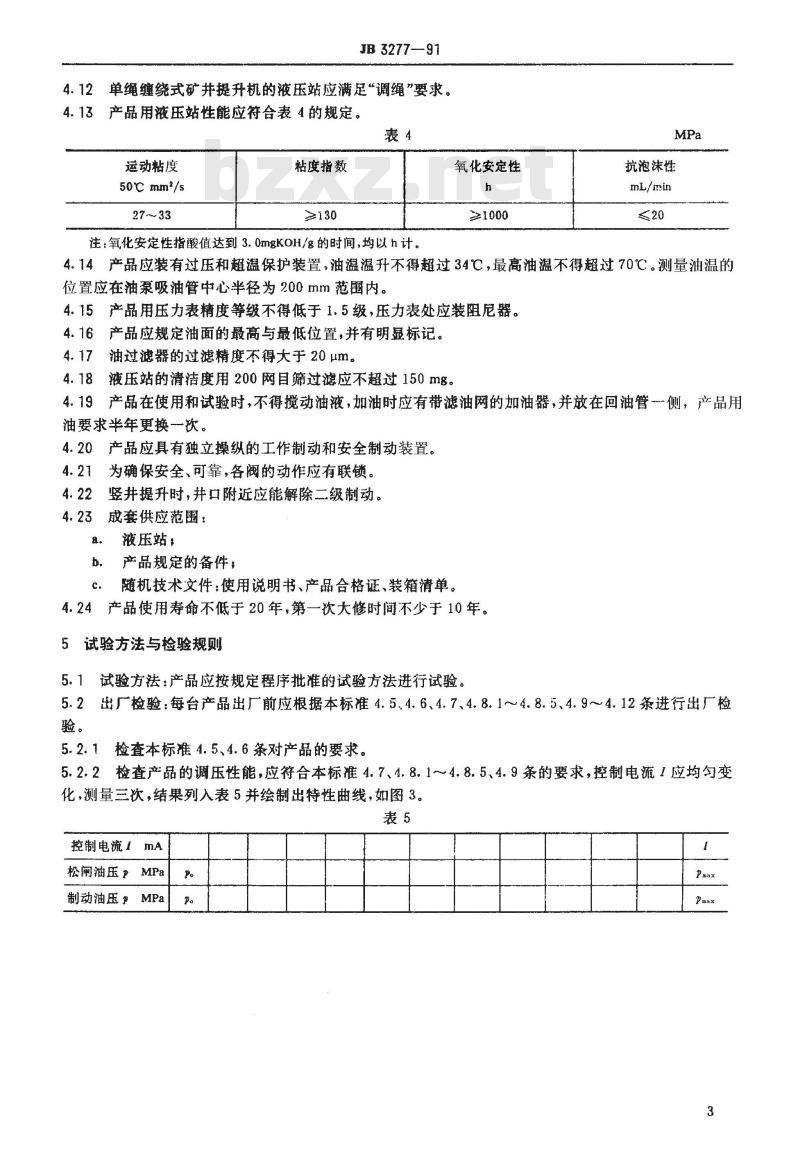

4.12单绳缠绕式矿井提升机的液压站应满足“调绳”要求。4.13产品用液压站性能应符合表4的规定。表4
运动粘度
50℃ mm*/s
粘度指数
≥130
注：氧化安定性指酸值达到3.0mgkOH/g的时间，均以h计。氧化安定性
≥1000
抗泡沫性
mL/min
4.14产品应装有过压和超温保护装置，油温温升不得超过34℃，最高油温不得超过70℃。测量油温的位置应在油泵吸油管中心半径为200mm范围内。4.15产品用压力表精度等级不得低于1.5级，压力表处应装阻尼器。4.16产品应规定油面的最高与最低位置，并有明显标记。油过滤器的过滤精度不得大于20 μum。4. 17
4.18液压站的清洁度用200网目筛过滤应不超过150mg。4.19产品在使用和试验时，不得搅动油液，加油时应有带滤油网的加油器，并放在回油管一一侧，产品用油要求半年更换一次。
产品应具有独立操纵的工作制动和安全制动装置。4.21
为确保安全、可靠，各阀的动作应有联锁。竖井提升时，井口附近应能解除二级制动。成套供应范围：
液压站，
产品规定的备件；
随机技术文件：使用说明书、产品合格证、装箱清单。4.24
产品使用寿命不低于20年，第一次大修时间不少于10年。5试验方法与检验规则
5.1试验方法：产品应按规定程序批准的试验方法进行试验。5.2出厂检验：每台产品出厂前应根据本标准4.5.4.6、4.7、4.8.1~～4.8.5、4.9~4.12条进行出厂检验。

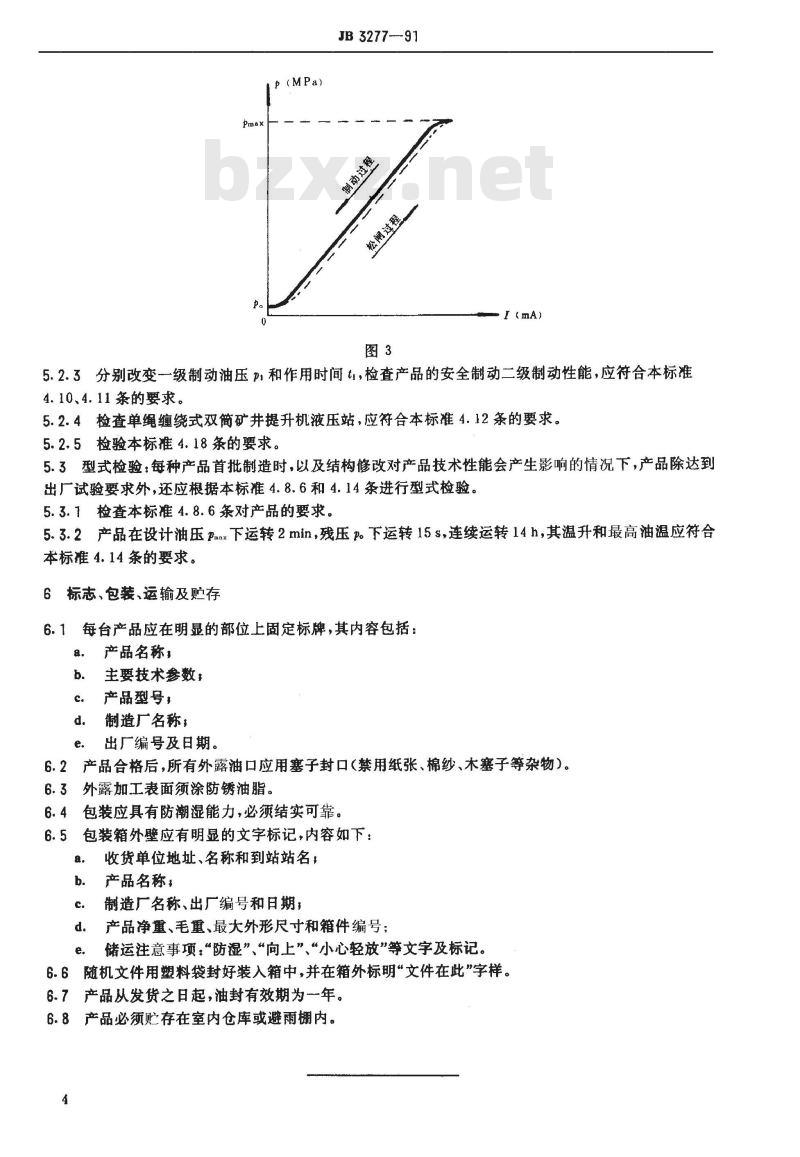

5.2.1检查本标准4.5、4.6条对产品的要求。5.2.2检查产品的调压性能，应符合本标准4.7、4.8.1~4.8.5、4.9条的要求，控制电流1应均匀变化，测量三次，结果列入表5并绘制出特性曲线，如图3。表5
控制电流1mA
松闸油压 MPa
制动油压pMPa
p(MPa)
JB 3277--91
5.2.3分别改变一级制动油压p，和作用时间t，检查产品的安全制动二级制动性能，应符合本标准4.10、4.11条的要求。
5.2.4检查单绳缠绕式双简矿井提升机液压站，应符合本标准4.12条的要求。5.2.5检验本标准4.18条的要求。5.3型式检验：每种产品首批制造时，以及结构修改对产品技术性能会产生影响的情况下，产品除达到出厂试验要求外，还应根据本标准4.8.6和4.14条进行型式检验。5.3.1检查本标准4.8.6条对产品的要求。5.3.2产品在设计油压pmax下运转2min，残压p。下运转15s，连续运转14h，其温升和最高油温应符合本标准4.14条的要求。
6标志、包装、运输及贮存
6.1每台产品应在明显的部位上固定标牌，其内容包括：a.
产品名称，
主要技术参数；
产品型号，
制造厂名称，
出厂编号及日期。
6.2产品合格后，所有外露油口应用塞子封口（禁用纸张、棉纱、木塞子等杂物）。6.3外露加工表面须涂防锈油脂。6.4包装应具有防潮湿能力，必须结实可靠。6.5包装箱外壁应有明显的文字标记，内容如下：a.
收货单位地址、名称和到站站名：b.
产品名称，
制造厂名称、出厂编号和日期：c.
产品净重、毛重、最大外形尺寸和箱件编号；d.
储运注意事项：“防湿”、“向上”、“小心轻放”等文字及标记。6.6随机文件用塑料袋封好装入箱中，并在箱外标明“文件在此”字样。6.7产品从发货之日起，油封有效期为一年。6.8产品必须贮存在室内仓库或避雨棚内。4
附加说明：
JB3277-91
本标准由全国矿山机械标准化技术委员会提出。本标准由洛阳矿山机械研究所归口。本标准由洛阳矿山机械研究所负责起草。本标准主要起草人裴玉兰
本标准自实施之日起，JB3277-83《矿井提升机和矿用提升绞车液压站技术条件》标准作废。5
