【机械行业标准(JB)】 窄轨工矿电机车用闸瓦

中华人民共和国机械行业标准
JB/T3267
1992-10-24
张弦极
1992-10-01小潢
鸡颊馨魁鹭佤艺刀

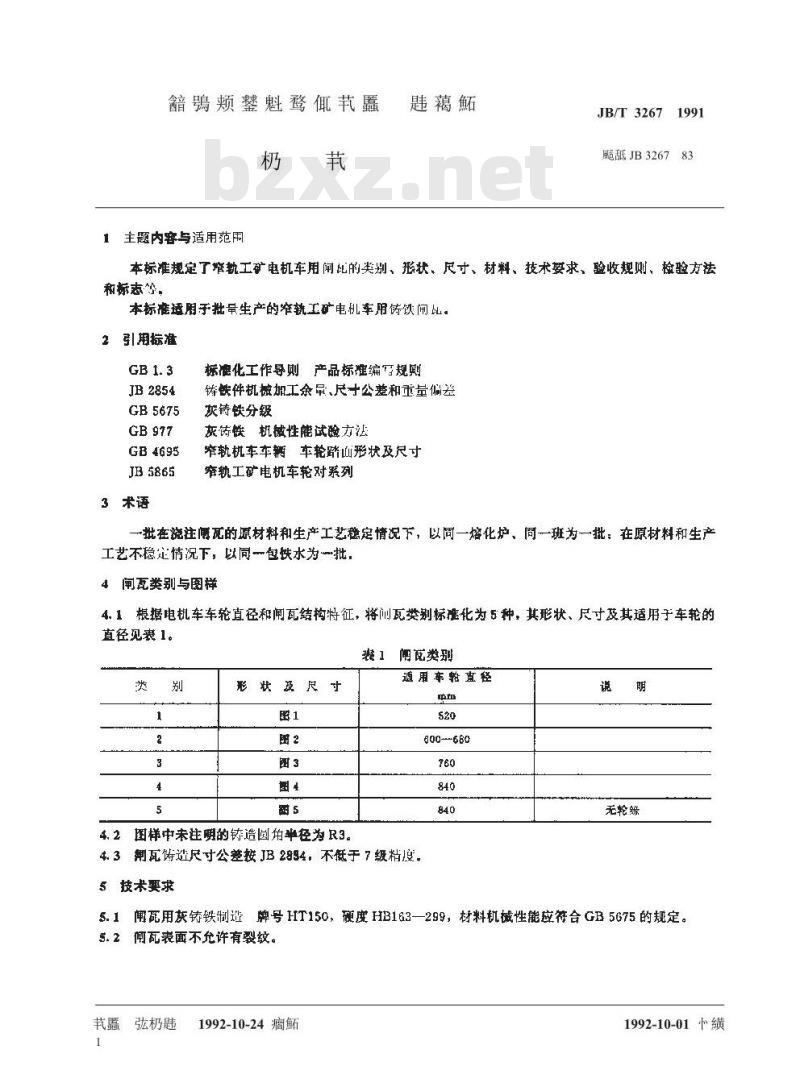

1主题内容与适用范用
JB/T3267
JB326783
本标准规定了窄轨工矿电机车用闸比的类别、形状、尺寸、材料、技术求、验收规则，检验方法和标志等，
本标准透用于批量生产的窄轨工矿电机车用倚饮闸比。引用标准
JB2854
GB5675
GB 977
GB4695
JB5865
3术语
标准化工作导则产品标准编军规则铸铁件机被加工余量、尺寸公整和重量偏差灰铸铁分级
灰倚快机械性能试验方法
窄轨机车车辆车轮踏山形状及尺寸窄轨工矿电机车轮对系列
一批在晓注博瓦的原材料和生产工艺毯定情况下，以同一熔化炉、同一班为一批：在原材料和生产工艺不稳定情况下，以同包铁水为批，闸瓦类别与图样
根据电机车车轮直径和闸瓦结构特征，将剂瓦类剃标准化为种，其形状、尺寸及其适用子车轮的4.1
直径见裹1。
装 1 阐死类别
形状及尺寸

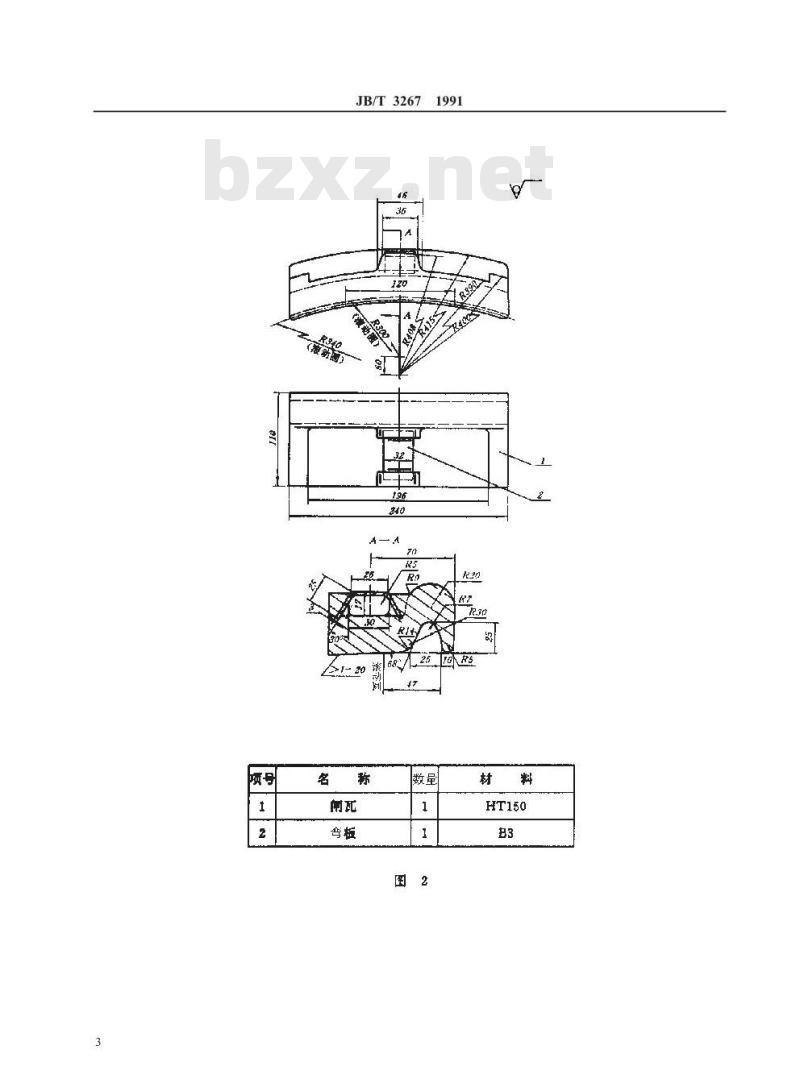

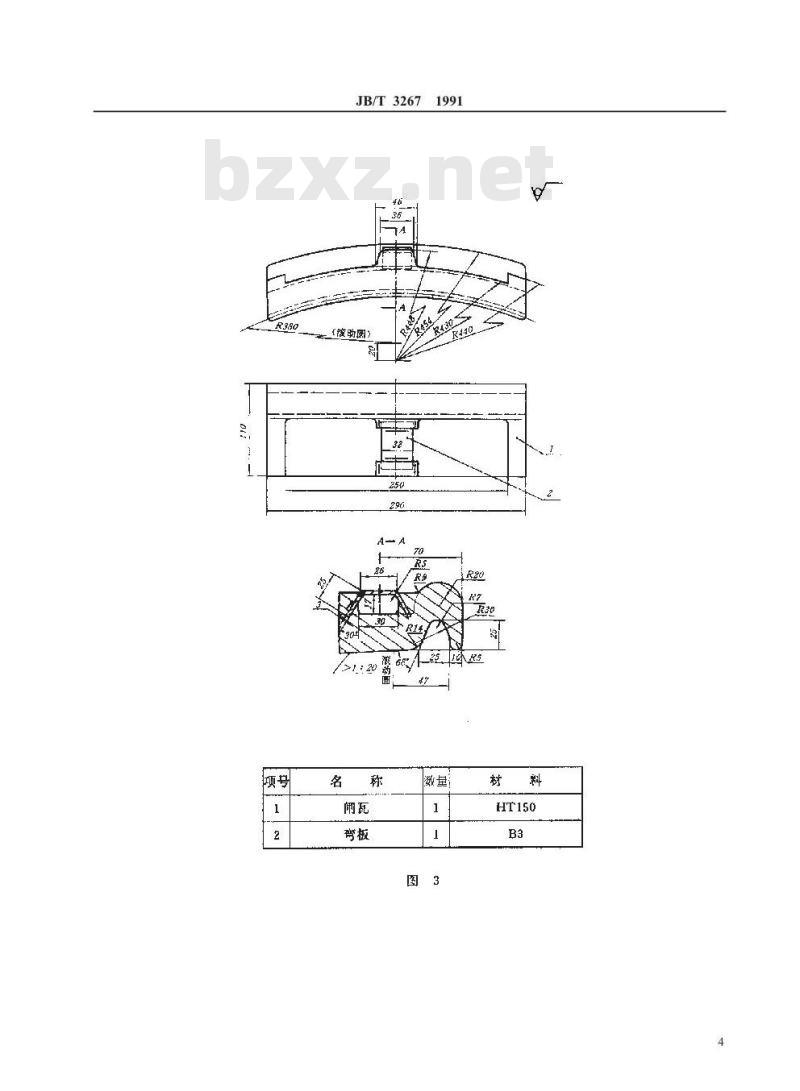

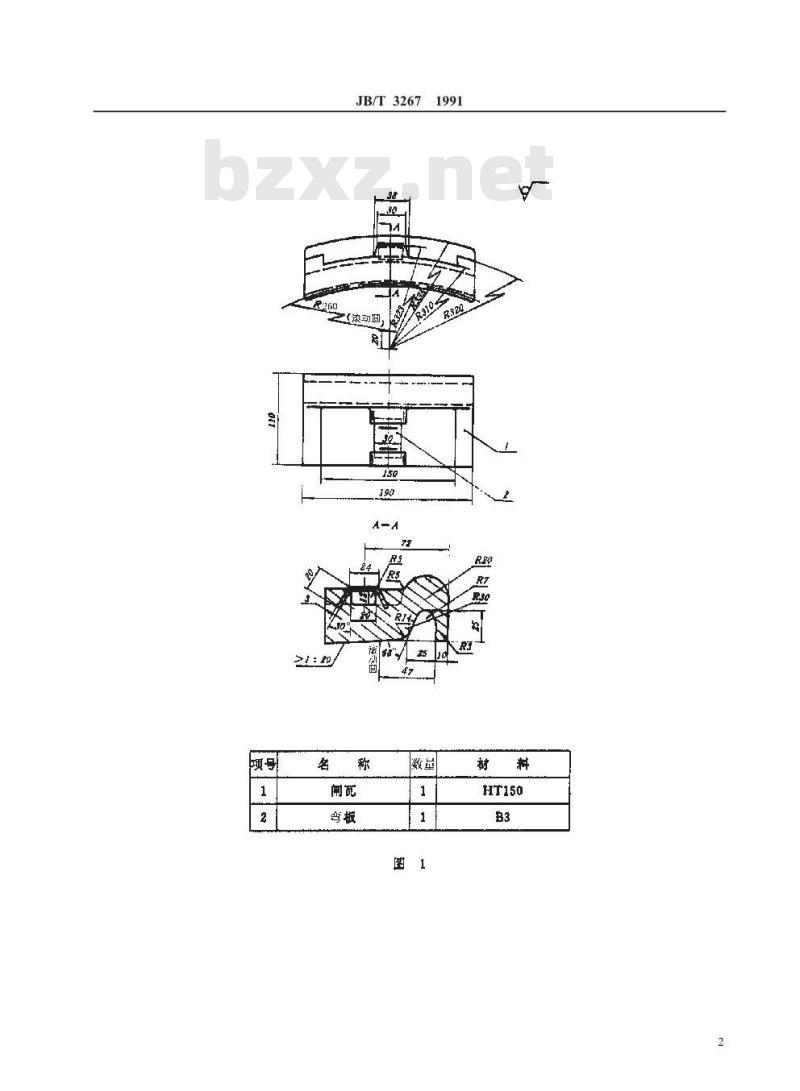

图样中未注明的铸造圆角半径为R3。4.2
道用车轮直经
600--680
削瓦炼造尺寸公差按JB2羽4，不低于7级粘度，4.3
5技术要求
无轮缘
5.1死用灰铸铁制造牌号HT150，硬度HB163—299，材料机械性能应符合GB5675的规定。5.2衡瓦表面不允许有裂纹。
1992-10-24瘤
1992-10-01小鎖
JB/T3267
JB/T3267
JB/T3267
（陵助）
JB/T3267
1 : 20
JB/T32671991
闸瓦表面不应残留浇口、毛刺、夹砂和粘砂。5.4闸瓦表面允许存在如下不加正的缺陷。R
.4.1闸瓦表面深不大于4mn，长、宽不人于7nm的砂眼、气孔、缩孔，夹渣、冷隔，在同一面上不多于 2 个。但深与直径不大于3 mm 者不计。5.4.2南瓦瓦鼻及其周函30mm范困内不允许有缩孔，气孔、夹渣、冷隔，但深与真径不大于3mm者不计。
5.4.3翻瓦没链型面错箱不大于2mm5.5阐瓦瓦、闸死与车轮接触面不允许出现白口，如有疑间，应作破坏检查。5.6闸瓦背面与闸瓦托接触的4段孤面应用样板或标准瓦托（应装上闻瓦播销）进行检查，必须间时接触，但允许有不超过 2 mm 的局部间隙。6验收规则与检验方法
6.1闸瓦由生产单位检验部门进行检查，验收用户有权根据订货合同进行复查。6.2每块闸瓦需进行外观质量检查和蔽音检查，声音应该清脆。6.3阐瓦几何尺寸除首件应进行检查外，每批任意拍2块进行样板或标准闸瓦托（应装上刺瓦插销）检查，若有1块不合格，应加倍复否，若仍有1块不格，则该批阅瓦应逐块进行检在。6.4每批闸瓦浇注中期，立底注30mm试榉至少3根，进行3根抗弯试验，其中2根合格者为合格，若不合格，再从折断抗弯试棒下半段加工成3根拉力试摔，进行拉力试验，2根合格为合格，试验方法按GB 977进行
6.5每批闸瓦硬度测定，以抗变试摔下半段切取必30mm，厚20mm试棒2根，测定3点硬度，其平均值合格者为合格若不合格，则在该批任意抽1个阐瓦，在无浇口的非牢车轮接触面加工除去3～5mm的6
JB/T3267
表面上测定3点硬度，其平均值合格者为合格。6.6每批闻瓦续按表2要求检验合格才能出厂。囊2每批谢瓦检查项目
检险项目
外观质台
外形尺寸
抗弯、抗拉疆度bZxz.net
标志、合格证
5. 2 1 5. 3 / 5.4 1 5. 5
7.1闸瓦背面应铸出闸瓦类别和制造厂名称或其代号。7.2阐瓦合格证应包括下列内容。7. 2. 1削遭厂名、出厂日期。
检验格印记。
7.2.3本标准编号。
附加说明，
本标准由机横电于工业部湘源牵引巾气设备研究所提出并归口，本标准由潮潭牵引电气设备研究所负责起草。本标准主娶超革人未汉寿、顾贤保。7
