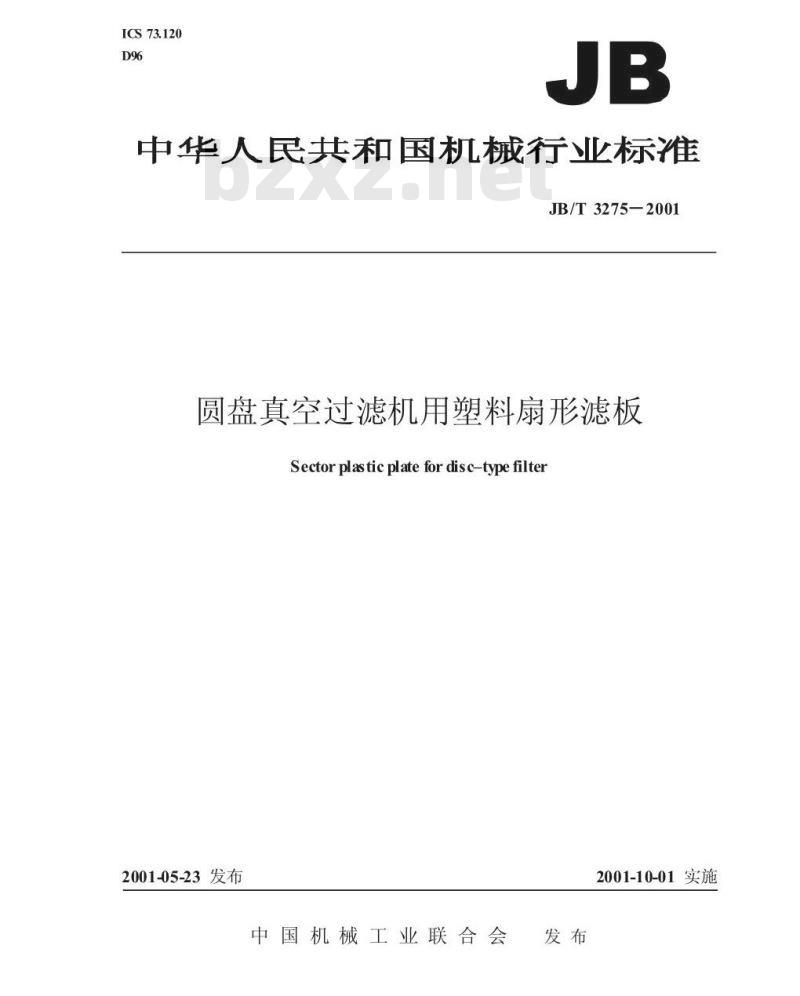

ICS73.120
中华人民共和国机械行业标准
JB/T3275-—2001
圆盘真空过滤机用塑料扇形滤板Sectorplasticplatefordisc-typefilter2001-05-23发布
中国机械工业联合会
2001-10-01实施
JB/T3275—2001

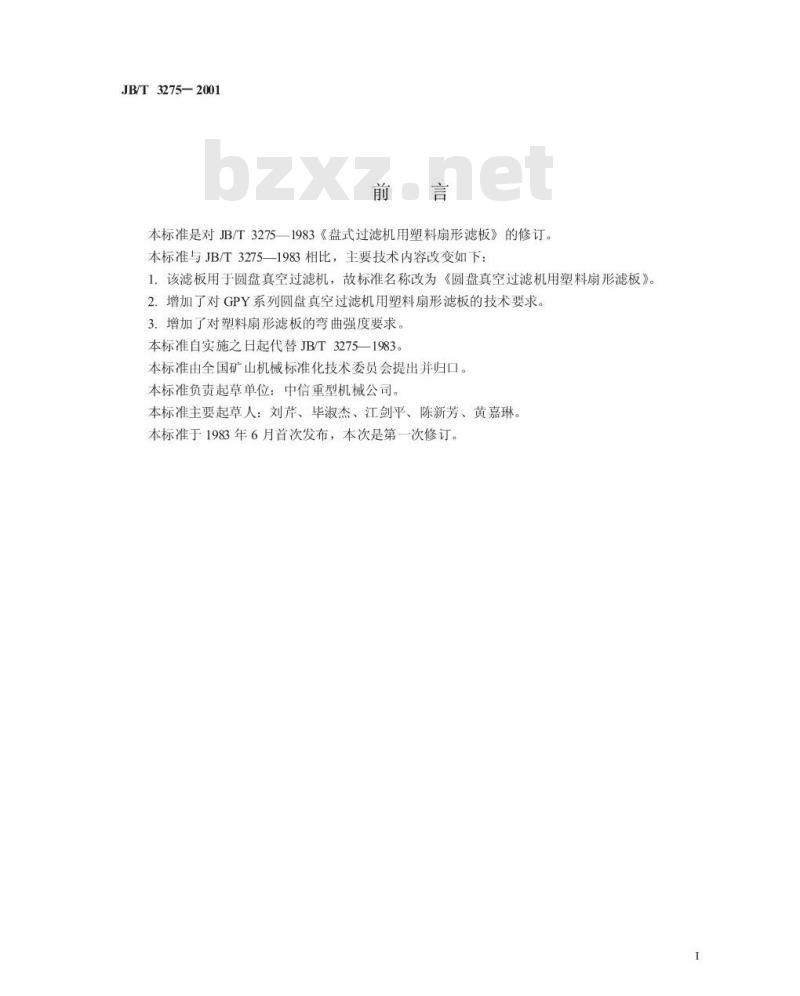

本标准是对JB/T32751983《盘式过滤机用塑料扇形滤板》的修订。本标准与JB/T3275—1983相比，主要技术内容改变如下：1.该滤板用于圆盘真空过滤机，故标准名称改为《圆盘真空过滤机用塑料扇形滤板》。2.增加了对GPY系列圆盘真空过滤机用塑料扇形滤板的技术要求。3.增加了对塑料扇形滤板的弯曲强度要求。本标准自实施之日起代替JB/T32751983。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：中信重型机械公司。本标准主要起草人：刘芹、毕淑杰、江剑平、陈新芳、黄嘉琳。本标准于1983年6月首次发布，本次是第一次修订。1

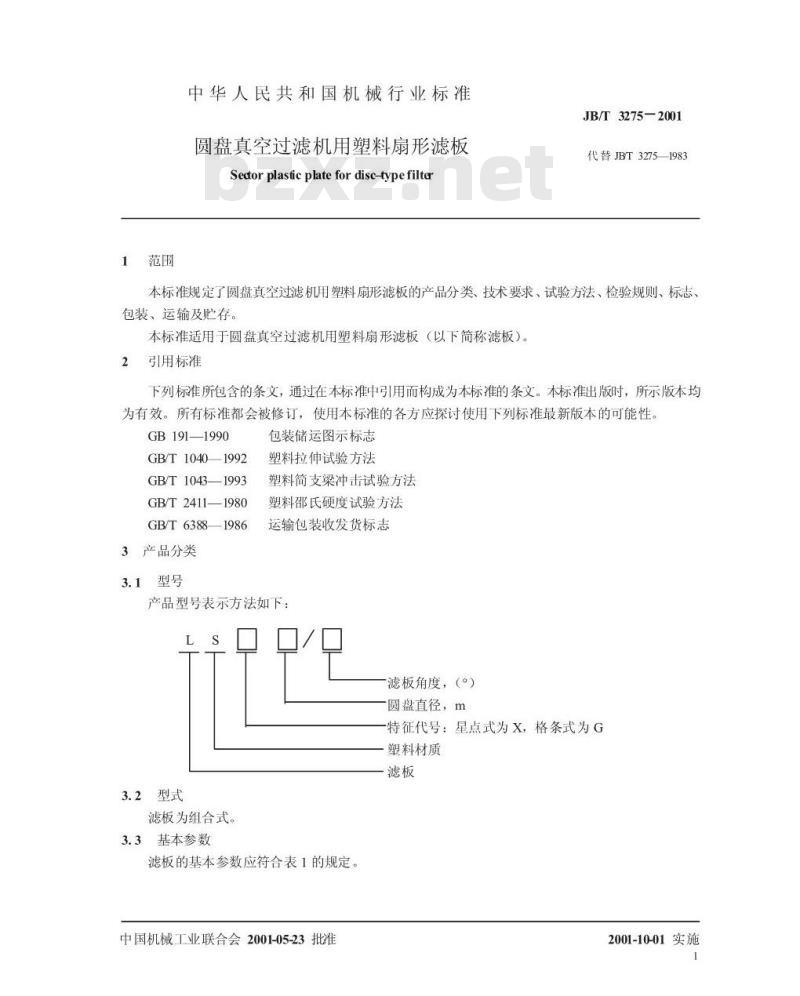

中华人民共和国机械行业标准
圆盘真空过滤机用塑料扇形滤板Sectorplasticplatefordise-typefiltaJB/T3275—2001
代替JBT3275—1983
本标准规定了圆盘真空过滤机用塑料扇形滤板的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于圆盘真空过滤机用塑料扇形滤板（以下简称滤板）。2
引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990
GB/T10401992
GB/T1043—1993
GB/T2411—1980
GB/T63881986
3产品分类
3.1型号
包装储运图示标志
塑料拉伸试验方法
塑料简支梁冲击试验方法
塑料邵氏硬度试验方法
运输包装收发货标志
产品型号表示方法如下：
滤板角度，（°）
圆盘直径，m
特征代号：星点式为X，格条式为G塑料材质
3.2型式
滤板为组合式。
3.3基本参数

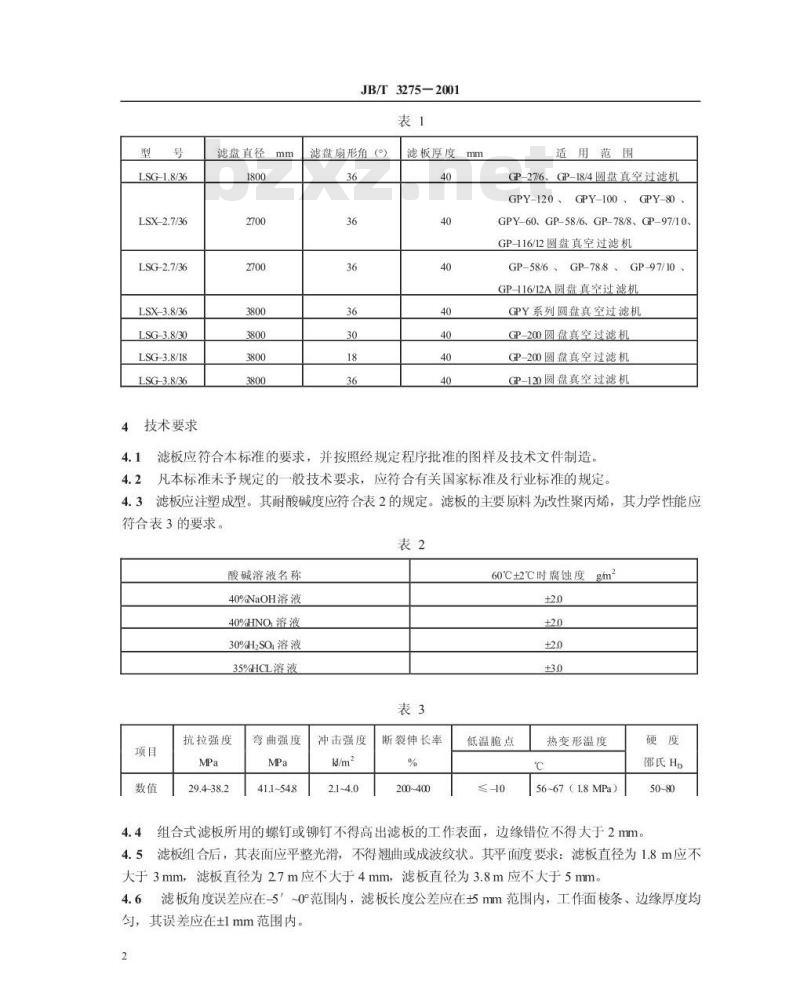

滤板的基本参数应符合表1的规定。中国机械工业联合会2001-05-23批准2001-10-01实施
LSG-1.8/36
LSX-2.7/36
LSG-2.7/36
LSX-3.8/36
LSG-3.8/30
LSG-3.8/18
LSG-3.8/36
技术要求
滤盘直径
JB/T3275—2001
滤盘扇形角（°)
滤板厚度mm
适用范围
GP-27/6、GP-18/4圆盘真空过滤机GPY-120GPY-100GPY-80
GPY-60、GP-58/6、GP-78/8、GP-97/10、GP-116/12圆盘真空过滤机
GP-58/6、GP-788、
GP-97/10
GP-16/12A圆盘真空过滤机
GPY系列圆盘真空过滤机
GP-200圆盘真空过滤机
GP-200圆盘真空过滤机
GP-120圆盘真空过滤机
滤板应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造4.1
凡本标准未予规定的一般技术要求，应符合有关国家标准及行业标准的规定4.3滤板应注塑成型。其耐酸碱度应符合表2的规定。滤板的主要原料为改性聚丙烯，其力学性能应符合表3的要求。
酸碱溶液名称
40%NaOH溶液
40%HNO溶液
30%H2SO溶液
35%HCL溶液
抗拉强度
29.4-38.2
弯曲强度
41.1-54.8
冲击强度
断裂伸长率
200~400
60℃+±2℃时腐蚀度g/m2
低温脆点
≤-10
热变形温度
56-67（18MPa)
邵氏Hp
组合式滤板所用的螺钉或铆钉不得高出滤板的工作表面，边缘错位不得大于2mm。4.4
4.5滤板组合后，其表面应平整光滑，不得翘曲或成波纹状。其平面度要求：滤板直径为1.8m应不大于3mm，滤板直径为2.7m应不大于4mm滤板直径为3.8m应不大于5mm。
4.6滤板角度误差应在-5~0°范围内，滤板长度公差应在±5mm范围内，工作面棱条、边缘厚度均匀，其误差应在±1mm范围内。

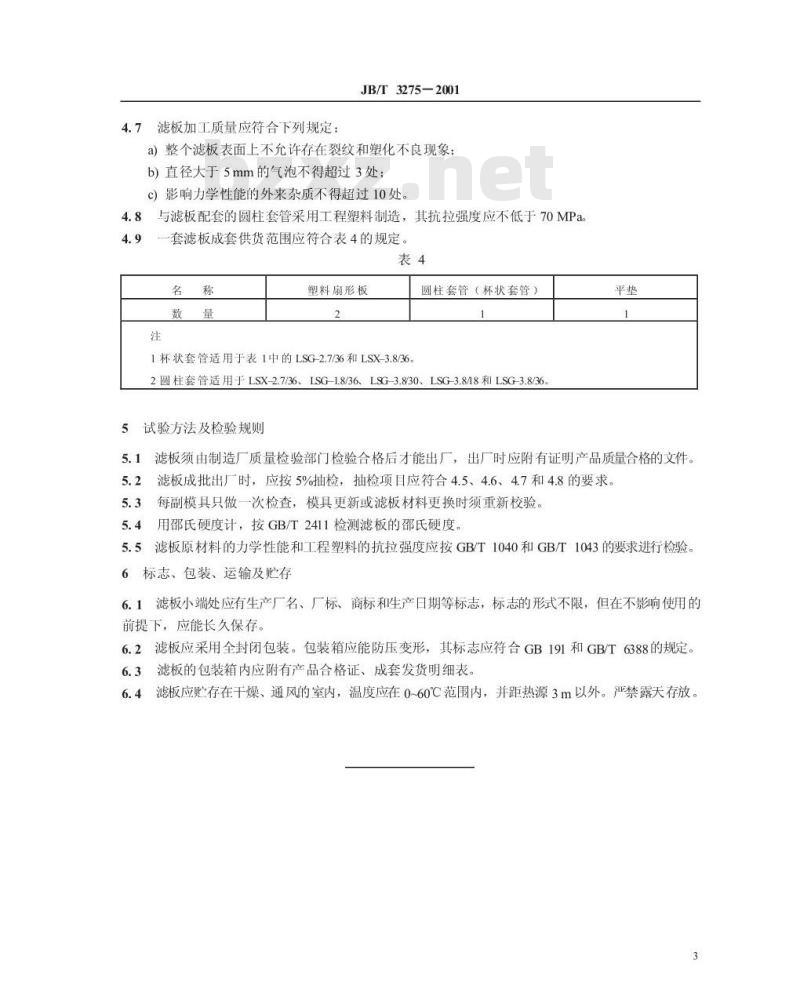

4.7滤板加工质量应符合下列规定：JB/T3275—2001
a）整个滤板表面上不允许存在裂纹和塑化不良现象：b）直径大于5mm的气泡不得超过3处；）影响力学性能的外来杂质不得超过10处4.8与滤板配套的圆柱套管采用工程塑料制造，其抗拉强度应不低于70MPa4.9
一套滤板成套供货范围应符合表4的规定。表4
塑料扇形板
1杯状套管适用于表1中的LSG-2.7/36和LSX-3.8/36圆柱套管（杯状套管）
2圆柱套管适用于LSX-2.7/36、LSG-1.8/36、LSG-3.8/30、LSG-3.8/18和LSG-3.8/365试验方法及检验规则此内容来自标准下载网
5.1滤板须由制造厂质量检验部门检验合格后才能出厂，出厂时应附有证明产品质量合格的文件5.2滤板成批出厂时，应按5%抽检，抽检项目应符合4.5、4.6、4.7和4.8的要求。5.3每副模具只做一次检查，模具更新或滤板材料更换时须重新校验。5.4用邵氏硬度计，按GB/T2411检测滤板的邵氏硬度。5.5滤板原材料的力学性能和工程塑料的抗拉强度应按GB/T1040和GB/T1043的要求进行检验。6标志、包装、运输及贮存
6.1滤板小端处应有生产厂名、厂标、商标和生产日期等标志，标志的形式不限，但在不影响使用的前提下，应能长久保存。
6.2滤板应采用全封闭包装。包装箱应能防压变形，其标志应符合GB191和GB/T6388的规定。6.3滤板的包装箱内应附有产品合格证、成套发货明细表。6.4滤板应贮存在干燥、通风的室内，温度应在0~60℃范围内，并距热源3m以外。严禁露天存放。3
