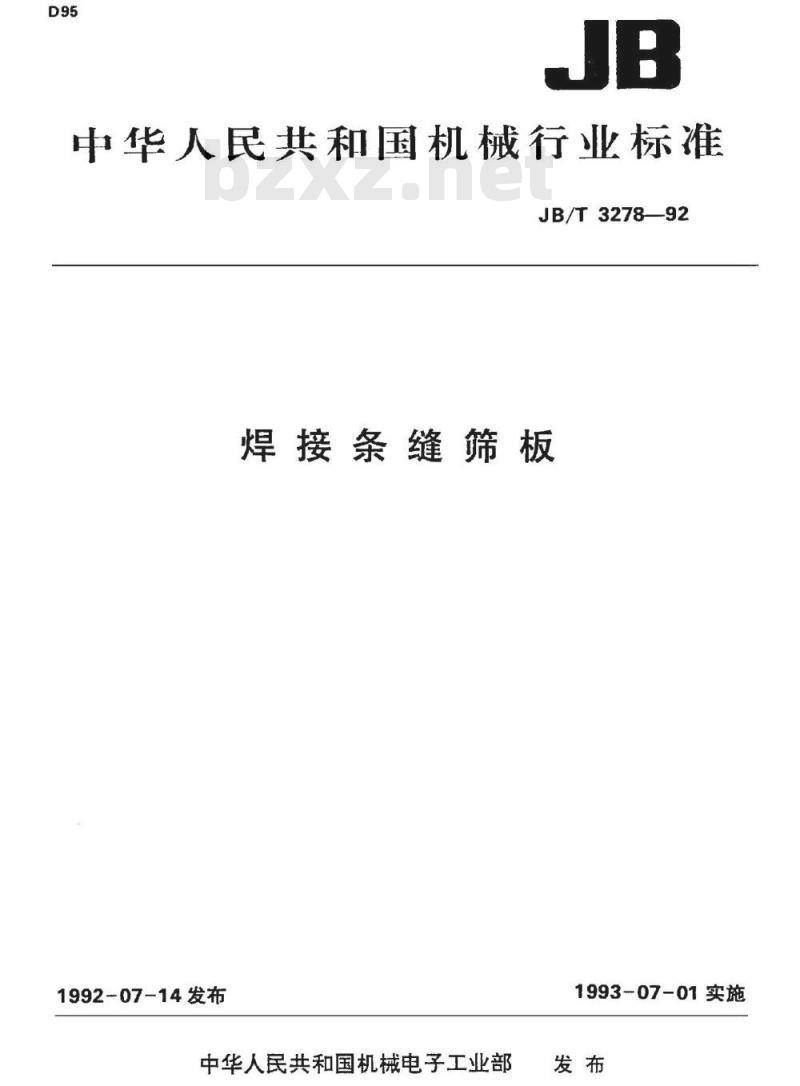

【机械行业标准(JB)】 焊接条缝筛板

中华人民共和国机械行业标准
JB/T3278—92
焊接条缝筛板
1992-07-14发布
中华人民共和国机械电子工业部1993-07-01实施
中华人民共和国机械行业标准
焊接条缝筛板
1主题内容与适用范围
JB/T3278-92
代替JB3278—83
本标准规定了焊接条缝筛板的型式和基本参数、技术要求、试验方法、检验规则、标志、包装、运输和存
本标准适用于固定筛、振动筛等筛分机用的焊接条缝筛板(以下简称筛板）2引用标准
GB2828逐批检查计数抽样程序及抽样表(适用于连续批的检查）型式和基本参数

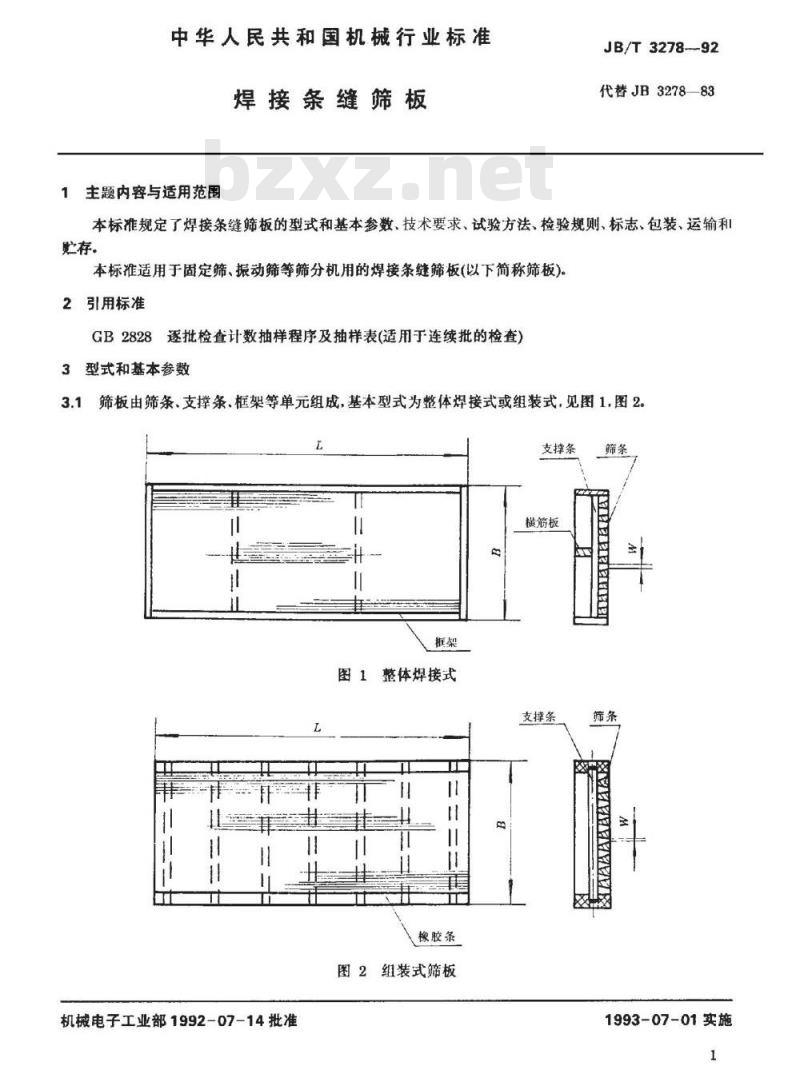

3.1筛板由筛条、支撑条.框架等单元组成，基本型式为整体焊接式或组装式，见图1.图2。支择条
横筋板
图1整体焊接式
支撑条
橡胶条
图2组装式筛板
机械电子工业部1992-07-14批准筛条
1993-07-01实施
JB/T327892

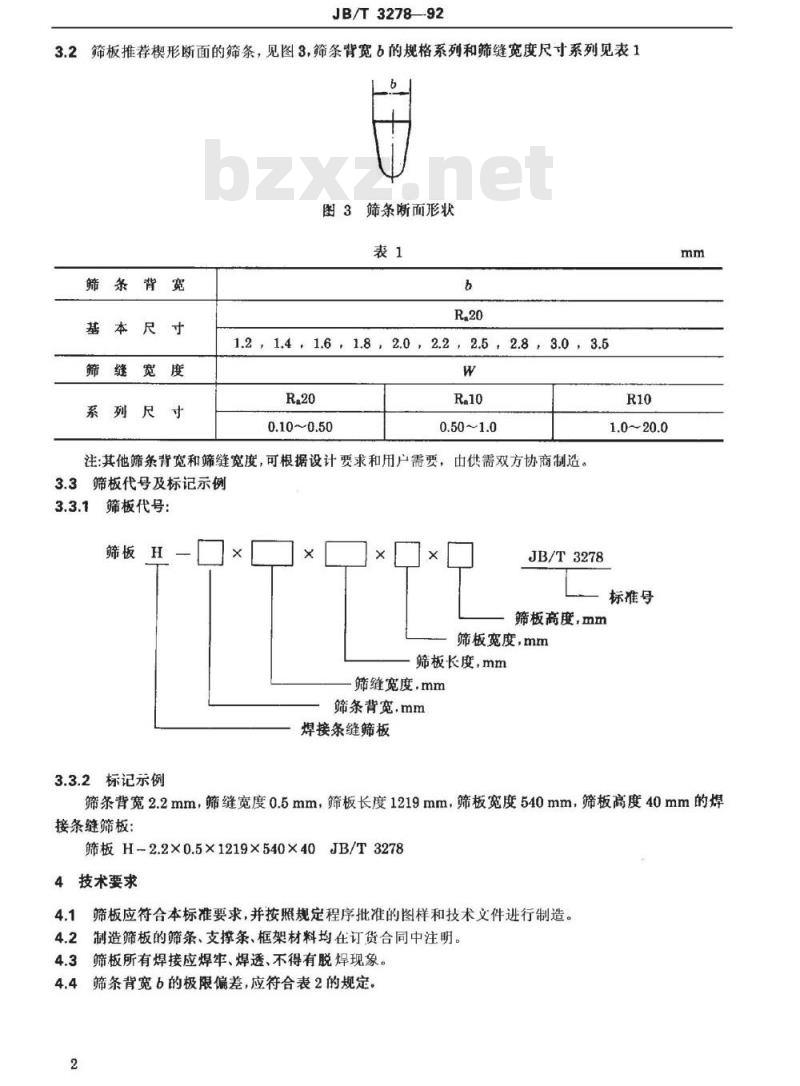

3.2筛板推荐楔形断面的筛条，见图3，筛条背宽6的规格系列和筛缝宽度尺寸系列见表1b
图3筛条断面形状
筛条背宽
基本尺寸
筛缝宽度
系列尺寸
1.2，1.4，1.6，1.8，2.0，2.2，2.5，2.8，3.0，3.5W
0.10~0.50
注：其他筛条背宽和筛缝宽度，可根据设计要求和用户需要，由供需双方协商制造。3.3筛板代号及标记示例
3.3.1筛板代号：
筛板-××××
JB/T3278
筛板高度，mm
筛板宽度，mm
筛板长度，mm
筛缝宽度，mm
筛条背宽，mm
焊接条缝筛板
3.3.2标记示例
标准号
筛条背宽2.2mm，筛缝宽度0.5mm，筛板长度1219mm，筛板宽度540mm，筛板高度40mm的焊接条缝筛板：
筛板H-2.2×0.5×1219×540×40JB/T32784技术要求

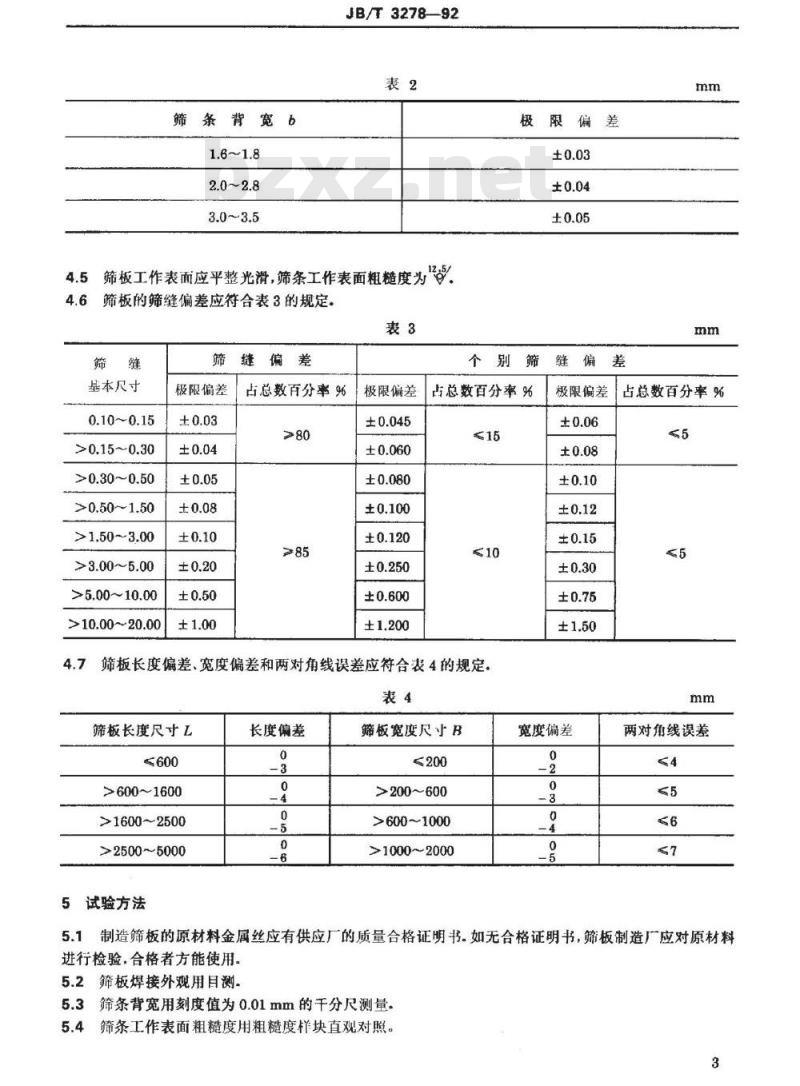

4.1筛板应符合本标准要求，并按照规定程序批准的图样和技术文件进行制造。4.2制造筛板的筛条、支撑条、框架材料均在订货合同中注明。4.3筛板所有焊接应焊牢、焊透、不得有脱焊现象。4.4筛条背宽b的极限偏差，应符合表2的规定，2
筛条背宽b
JB/T3278—92
筛板工作表面应平整光滑，筛条工作表面粗糙度为4.5
筛板的筛缝偏差应符合表3的规定。4.6
基本尺寸
0.10~0.15
>0.15~0.30
>0.30~0.50
>0.50~1.50
>1.50~3.00
>3.00~5.00
>5.00~10.00
>10.00~20.00
极限偏差
占总数百分率9%
极限偏差
极限偏差
占总数百分率%
筛板长度偏差、宽度偏差和两对角线误差应符合表4的规定。4.7
筛板长度尺寸L
>600~1600
>1600~2500
>2500~5000
试验方法
长度偏差
筛板宽度尺寸B
>200~600
>600~1000
>1000~2000
极限偏差
宽度偏差
占总数百分率%
两对角线误差
制造筛板的原材料金属丝应有供应厂的质量合格证明书。如无合格证明书，筛板制造厂应对原材料进行检验，合格者方能使用。
5.2筛板焊接外观用目测。
5.3筛条背宽用刻度值为0.01mm的千分尺测量。5.4筛条工作表面粗糙度用粗糙度样块直观对照。3
JB/T327892

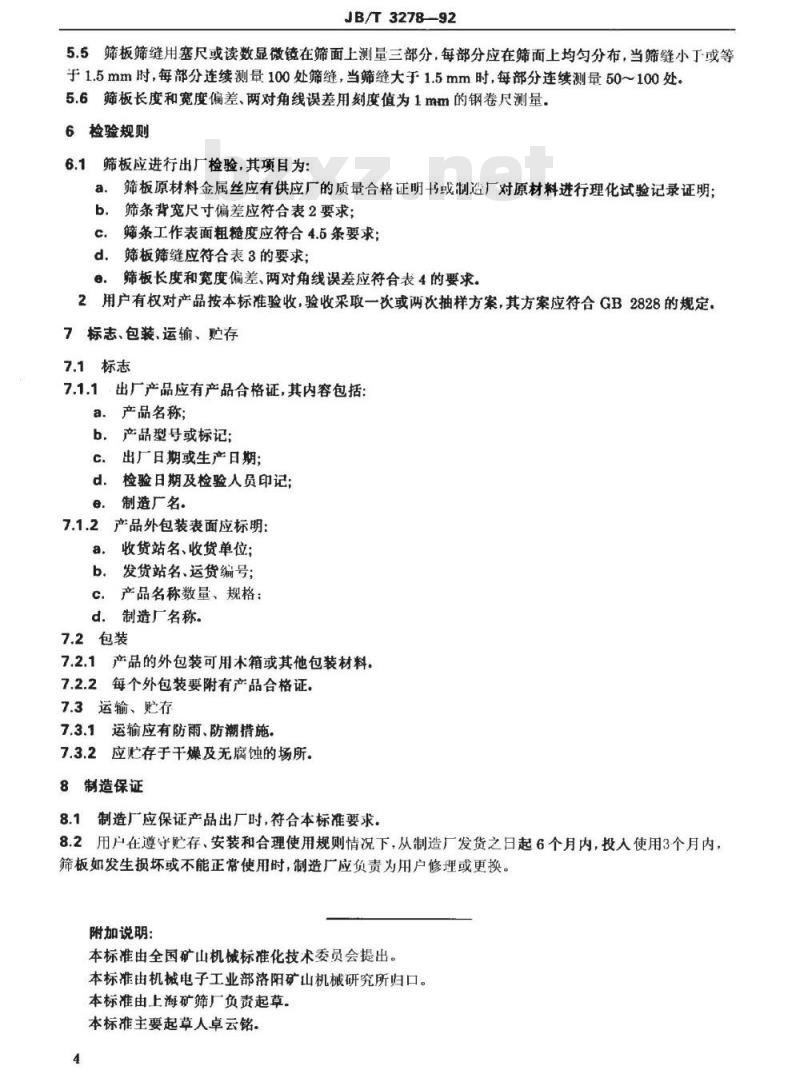

5.5筛板筛缝用塞尺或读数显微镜在筛面上测量三部分，每部分应在筛面上均勾分布，当筛缝小丁或等于1.5mm时，每部分连续测量100处筛缝，当筛缝大于1.5mm时，每部分连续测量50~100处。5.6筛板长度和宽度偏差、两对角线误差用刻度值为1mm的钢卷尺测量。6检验规则
6.1筛板应进行出厂检验，其项目为：筛板原材料金属丝应有供应厂的质量合格证明书或制造厂对原材料进行理化试验记录证明：a.
筛条背宽尺寸偏差应符合表2要求；b.
筛条工作表面粗糙度应符合4.6条要求；c.
d.筛板筛缝应符合表3的要求；
筛板长度和宽度偏差、两对角线误差应符合表4的要求。e.
2用户有权对产品按本标准验收，验收采取一次或两次抽样方案，其方案应符合GB2828的规定。7标志、包装、运输、贮存
7.1标志
7.1.1出厂产品应有产品合格证，其内容包括：a.产品名称；
b，产品型号或标记；www.bzxz.net
出厂日期或生产日期；
检验日期及检验人员印记；
制造厂名。
7.1.2产品外包装表面应标明：
收货站名、收货单位；
发货站名、运货编号；
C.产品名称数量、规格：
d.制造厂名称。
7.2包装
7.2.1产品的外包装可用木箱或其他包装材料。7.2.2每个外包装要附有产品合格证。7.3运输、贮存
7.3.1运输应有防雨、防潮措施
7.3.2应存于干燥及无腐蚀的场所。8制造保证
8.1制造厂应保证产品出厂时，符合本标准要求。8.2用户在遵守贮存、安装和合理使用规则情况下，从制造厂发货之日起6个月内，投入使用3个月内，筛板如发生损坏或不能正常使用时，制造厂应负责为用户修理或更换。附加说明：
本标准由全国矿山机械标准化技术委员会提出。本标准由机械电子工业部洛阳矿山机械研究所归口。本标准由上海矿筛厂负责起草。本标准主要起草人卓云铭。
