本标准规定了窄轨铁路运输用工矿电机车中直接控制电器的主电路触头的技术要求、触头类别和检验规则。本标准适用于窄轨铁路运输用工矿电机车中直接控制电器的主电路触头。 JB/T 3270-1991 窄轨工矿电机车主电路触头系列尺寸、技术条件 JB/T3270-1991

标准内容

部分标准内容：

中华人民共和国机械行业标准
JB/T3270
1991-06-27
1992-07-01小潢下载标准就来标准下载网
鸡颊魁鹭佤艺刀
类惰科瘾艷蕨

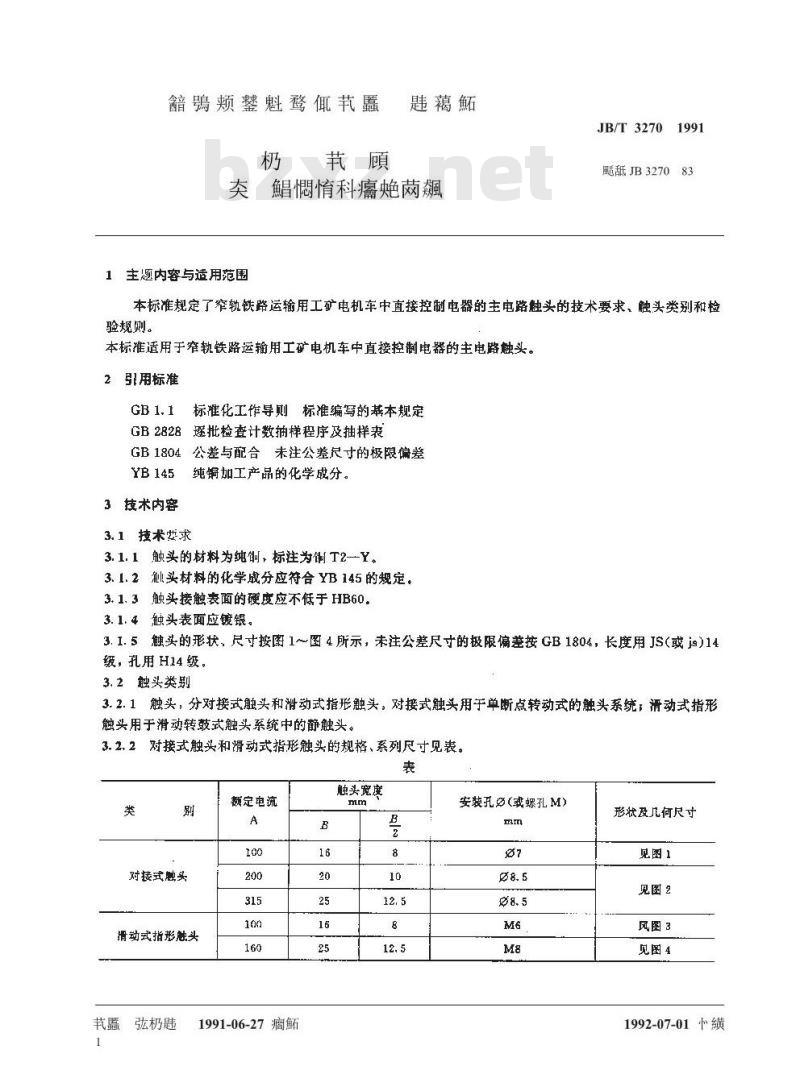

1主题内容与适用范围
JB/T3270
JB327083
本标准规定了窄轨铁路运输用工矿电机车中直接控制电器的主电路触头的技术要求、触头类别和检验规则。
本标准适用于窄轨铁路运输用工矿电机车中直接控制电器的主电路触头。2引用标准
标准化工作导则标准编写的本规定GB2828逐批检查计数抽样程序及抽样表GB1804公差与配合未注公差尺寸的极限偏差YB145纯铜加工产品的化学成分。3技术内容
3.1技术要求
3.1. 1 触头的材料为纯制，标注为T2一Y。3.1.2触头材料的化学成分应符合YB145的规定。3.1.3触头接触表面的硬度应不低于HB60.3.1.4触头表面应镀银。

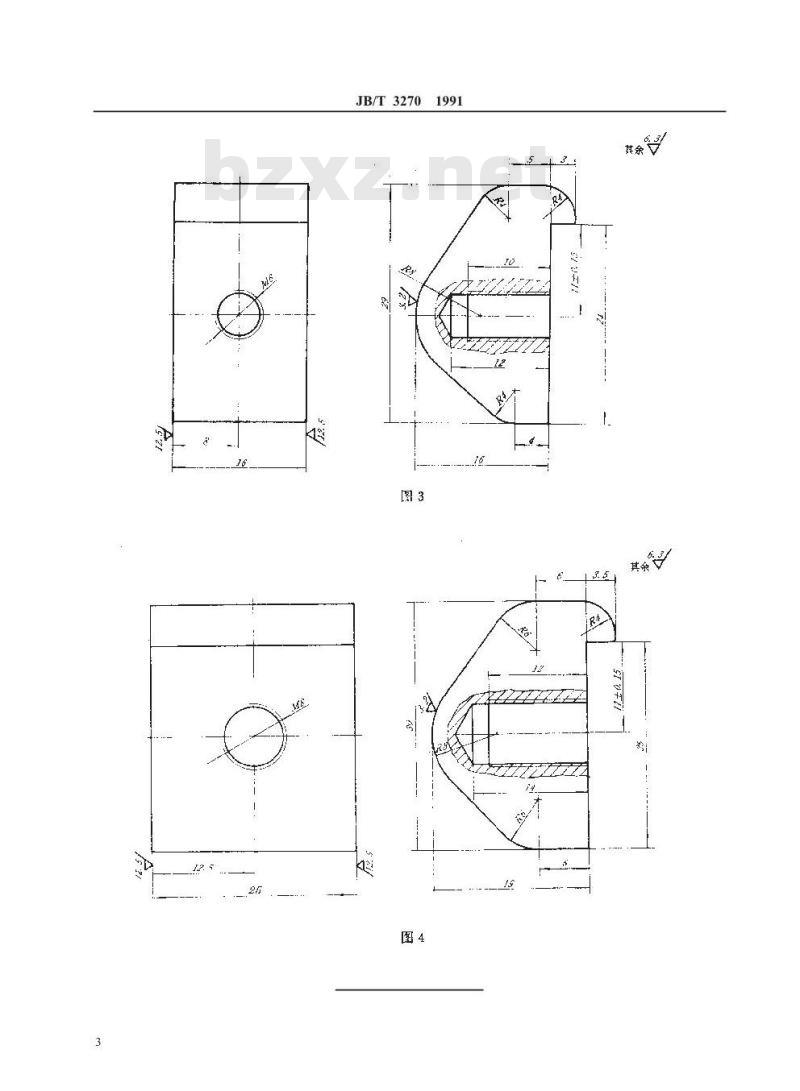

3.1.5触头的形状，尺寸按图1～图4所示，未注公差尺寸的极限偏差按GB1804，长度用JS（或jg)14级，孔用H14级。
3.2触头类别
3.2.1触头，分对接式触头和滑动式指形触头：对接式触头用于单断点转动式的触头系统，滑动式指形触头用于滑动转鼓式触头系统中的静触头。3.2.2对接式触头和滑动式指形触头的规格、系列尺寸见表。表
对接式慰头
滑动式指形触头
盈弦极匙
额定电流
1991-06-27瘤
触头宽度
安装孔(或螺孔M)
形状及几何尺寸
见图1
见图2
风图3
见图4
1992-07-01小缆

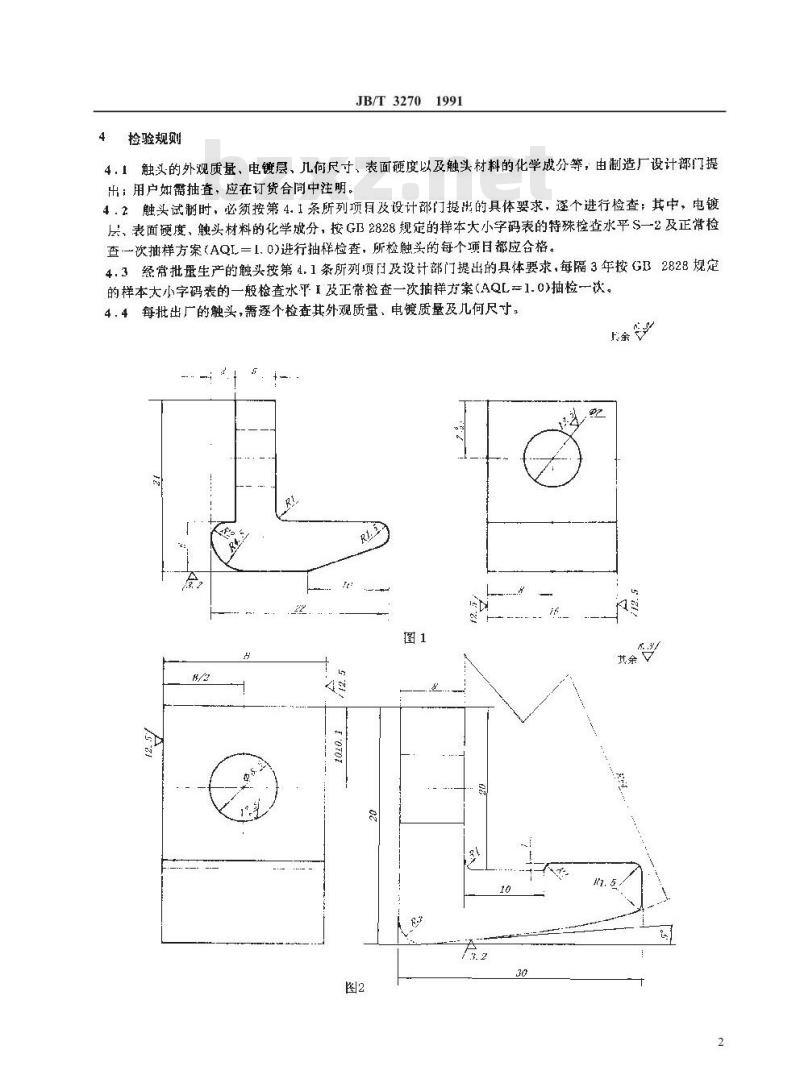

捡验规则
JB/T3270
4.1触义的外观质量、电镀层、几何尺寸、表面砸度以及触头材料的化学成分等，由制造厂设计部门提出；用户如需抽查，应在订货合同中注明。4.2触头试制时，必须按第4.1条所列项目及设计部门提出的具体要求，逐个进行检查；其中，电镶层、表面度、触头材料的化学成分，按GB2828规定的样本大小字码表的特殊检查水平S一2及正常检查一次抽样方案（AQL.=1.0)进行抽样检查，所检触头的每个项日都应合格。4.3经常批量生产的触头按第4.1条所列项日及设计部门提出的具体要求，每隔3年按GB2828规定的样本大小字码表的一般检查水平I及正常检查一次抽样方案（AQL=1.0)抽检一次。4.4每批出广的触头，需逐个检查其外观质量、电镀质量及几何尺寸。图1
其余V
JB/T3270

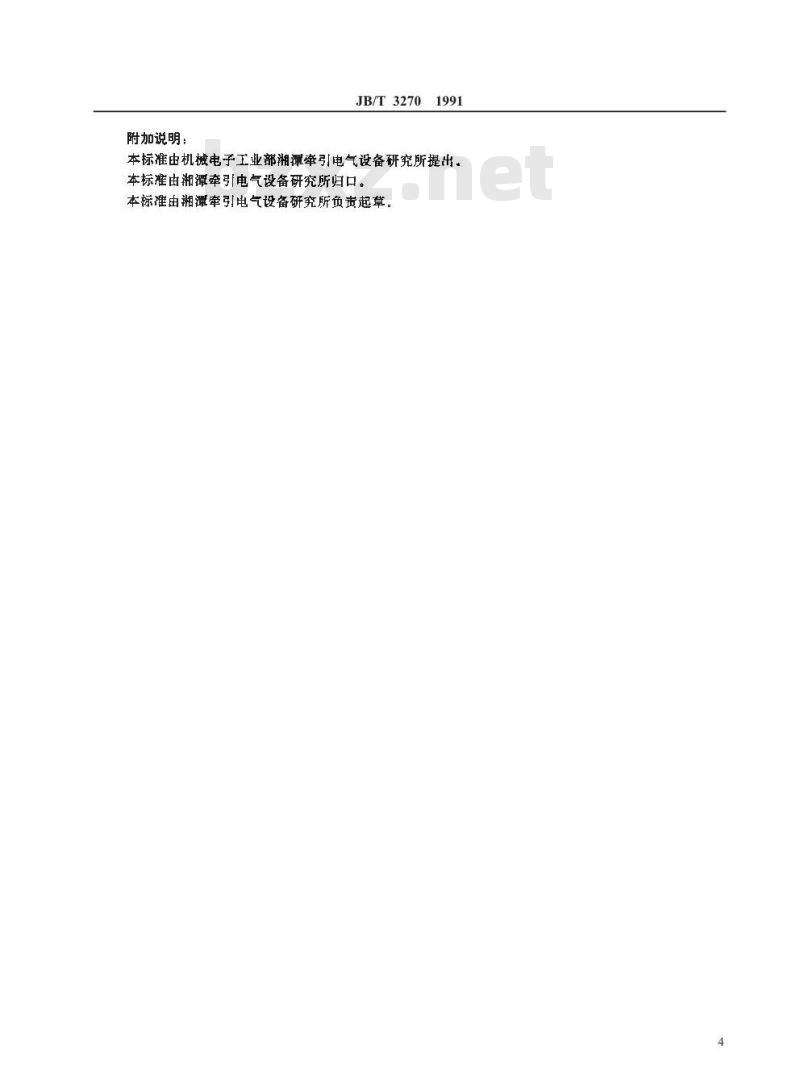

附加说明：
JB/T3270
本标准由机械电子工业部湘潭牵引电气设备研究所提出。本标准由湘潭牵引电气设备研究所归口。本标准由湘潭牵引电气设备研究所负市起章4
馨魁鹭
惆情科癌绝两類
JB/T3270
延睛880b1230
19XX巢XX舱
100044
黛段x/X
矩XXX.XXX
19XX巢XX岭
購XXX.XX宾
芃鱻极匙貼
