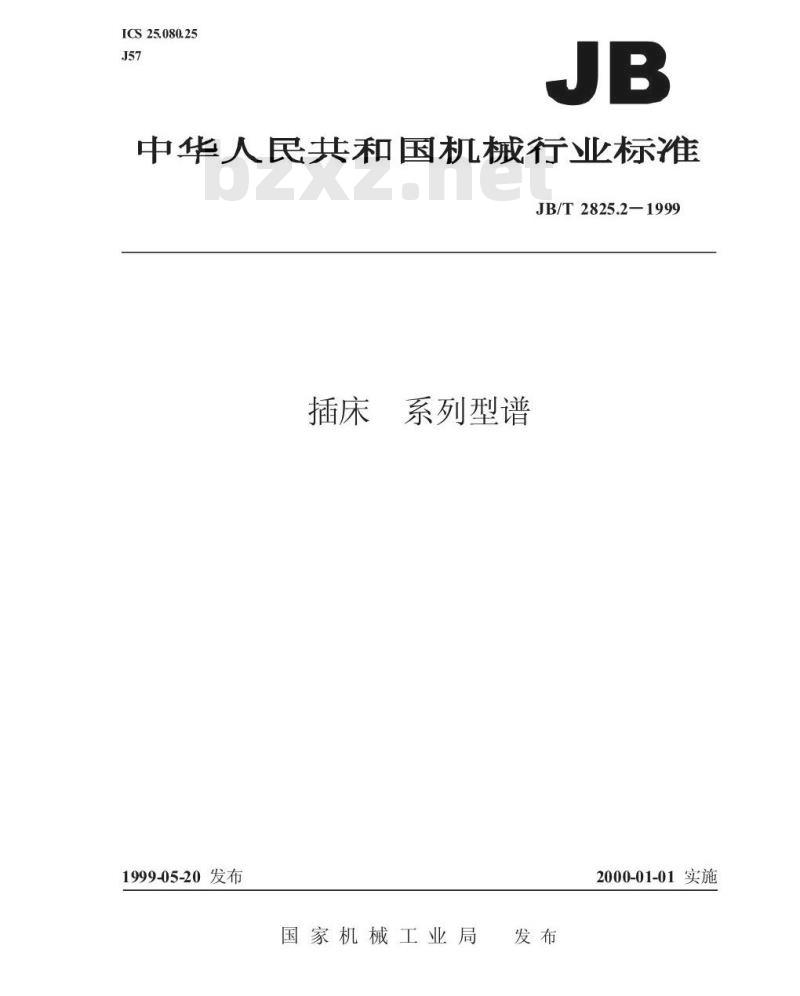

ICS25.080.25
中华人民共和国机械行业标准
JB/T2825.2—1999
插床?系列型谱www.bzxz.net
1999-05-20发布
国家机械工业局
2000-01-01实施
JB/T2825.2—1999

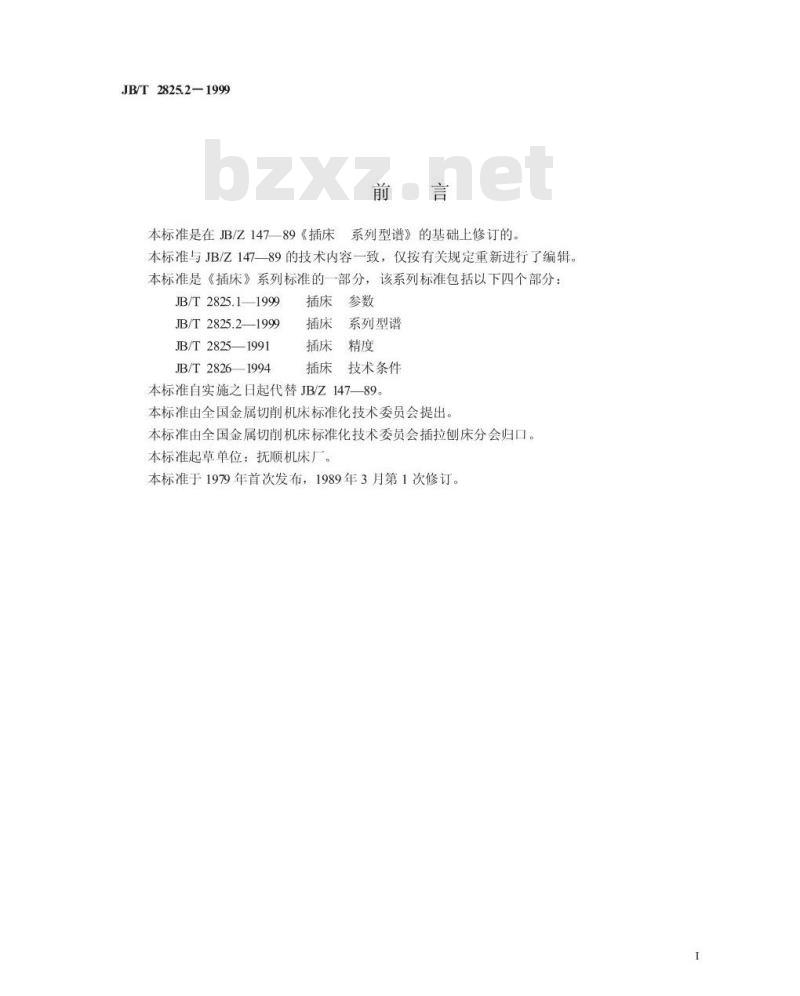

本标准是在JB/Z14789《插床
系列型谱》的基础上修订的
本标准与JB/Z14789的技术内容一致，仅按有关规定重新进行了编辑。本标准是《插床》系列标准的一部分，该系列标准包括以下四个部分：JB/T2825.1—1999
JB/T2825.2—1999
JB/T2825—1991
JB/T28261994
系列型谱
技术条件
本标准自实施之日起代替JB/Z147—89。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会插拉刨床分会归口。本标准起草单位：抚顺机床厂。本标准于1979年首次发布，1989年3月第1次修订。1

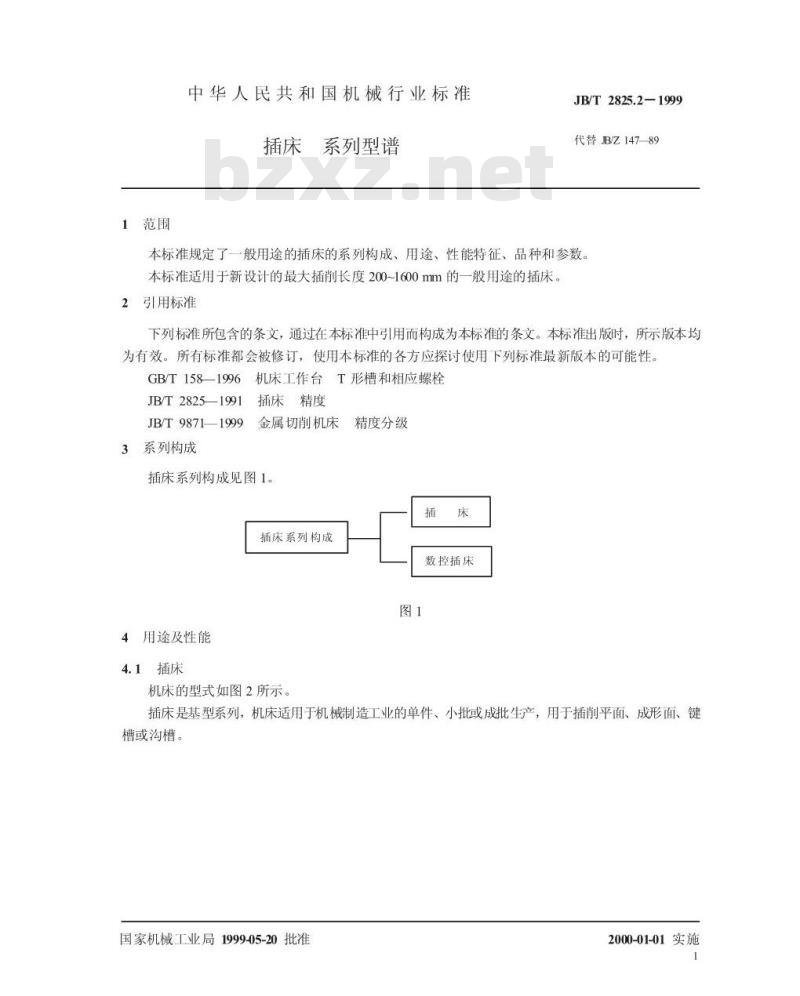

1范围
中华人民共和国机械行业标准
插床系列型谱
JB/T2825.2—1999
代替JB/Z147-89
本标准规定了一般用途的插床的系列构成、用途、性能特征、品种和参数，本标准适用于新设计的最大插削长度200~1600mm的一般用途的插床。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1581996机床工作台T形槽和相应螺栓JB/T2825—1991插床精度
JB/T98711999
3系列构成
金属切削机床
天精度分级
插床系列构成见图1
插床系列构成
数控插床
4用途及性能
4.1插床

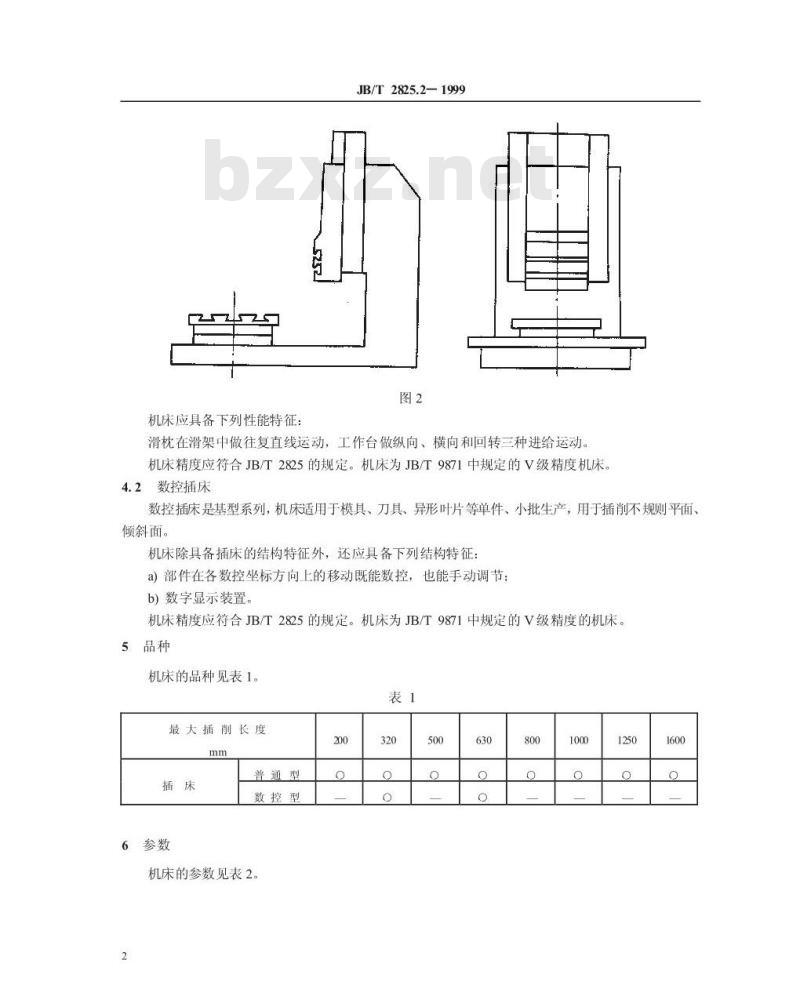

机床的型式如图2所示。
插床是基型系列，机床适用于机械制造工业的单件、小批或成批生产，用于插削平面、成形面、键槽或沟槽。
国家机械工业局1999-05-20批准2000-01-01实施
机床应具备下列性能特征：
JB/T2825.2—1999
滑枕在滑架中做往复直线运动，工作台做纵向、横向和回转三种进给运动机床精度应符合JB/T2825的规定。机床为JB/T9871中规定的V级精度机床。4.2数控插床
数控插床是基型系列，机床适用于模具、刀具、异形叶片等单件、小批生产，用于插削不规则平面、倾斜面。
机床除具备插床的结构特征外，还应具备下列结构特征：a）部件在各数控坐标方向上的移动既能数控，也能手动调节；b）数字显示装置。
机床精度应符合JB/T2825的规定。机床为JB/T9871中规定的V级精度的机床。5品种
机床的品种见表1。
最大插削长度
普通型
数控型
机床的参数见表2。
最大插削长度
刀具支承面至床身间距离
工作台面至滑架下端距离
T形槽宽度（按GB/T158）
工作台中心孔直径
工作台直径
工作台纵向最大移动距离
工作台横向最大移动距离
滑枕最大行程
工作台
刀夹头
滑枕下端至工作台最小距离
滑枕（滑架）行程位置最大调整量滑枕下端至工作台最大距离
滑枕倾斜角度
工作台面至地面高度
工作台荷重
工作台纵向、横向最小进给量
工作台回转最小进给量
工作台快移速度
滑枕工作行程最大速度
滑枕返回行程最大速度
最大切削抗力1
主传动电动机功率
mm/次
JB/T2825.2—1999
800-900
900-1000
0.06-0.16
1）最大切削抗力是指在滑枕工作行程速度为16-20m/min范围内的最大切削抗力。1000
950-1200
机械行业标准
插床系列型谱
JB/T2825.2-1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
1/16印张1/2字数8000
开本880×1230
1999年6月第一次印刷
1999年6月第一版
印数1-500
定价500元
99-222
