JB/T2800.1-1999
现行
　点击下载此标准

基本信息

标准号：
JB/T 2800.1-1999
标准名称：
升降台铣床参数
标准类别：
机械行业标准(JB)
英文名称：
Parameters of lifting table milling machine
标准状态：
现行
发布日期：
1999-05-20
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
115.22 KB

手机扫码下载更方便

标准分类号

标准ICS号：
机械制造>>机床>>25.080.20镗床和铣床
中标分类号：
机械>>金属切削机床>>J54钻、镗、铣床

关联标准

替代情况：
ZB J54017-89

出版信息

页数：
5页
标准价格：
8.0 元

其他信息

发布部门：
全国金属切削机床标委会铣床分会
相关标签：
升降台铣床参数

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 2800.1-1999 本标准是对 ZB J54 017-89《升降台铣床参数》的修订，修订时仅按有关规定作了编辑性修改，技术内容未改变。本标准是 JB/T 2800《升降台铣床》系列标准的一部分，该系列标准包括以下三个部分： JB/T 2800.1-1999 升降台铣床参数 JB/T 2800.2-1992 升降台铣床技术条件 JB/T 2800.3-1991 升降台铣床系列型谱本标准规定了升降台铣床的主要参数及机床为安装夹量而标准化的有关联结参数。本标准适用于新设计的一般用途的卧式和立式升降台铣床。本标准于 1989 年 3 月首次发布。 JB/T 2800.1-1999 升降台铣床参数 JB/T2800.1-1999

标准内容

部分标准内容：

ICS25.080.20
中华人民共和国机械行业标准
JB/T2800.1-1999
升降台铣床
1999-05-20发布bZxz.net
国家机械工业局
2000-01-01实施
JB/T2800.1-1999

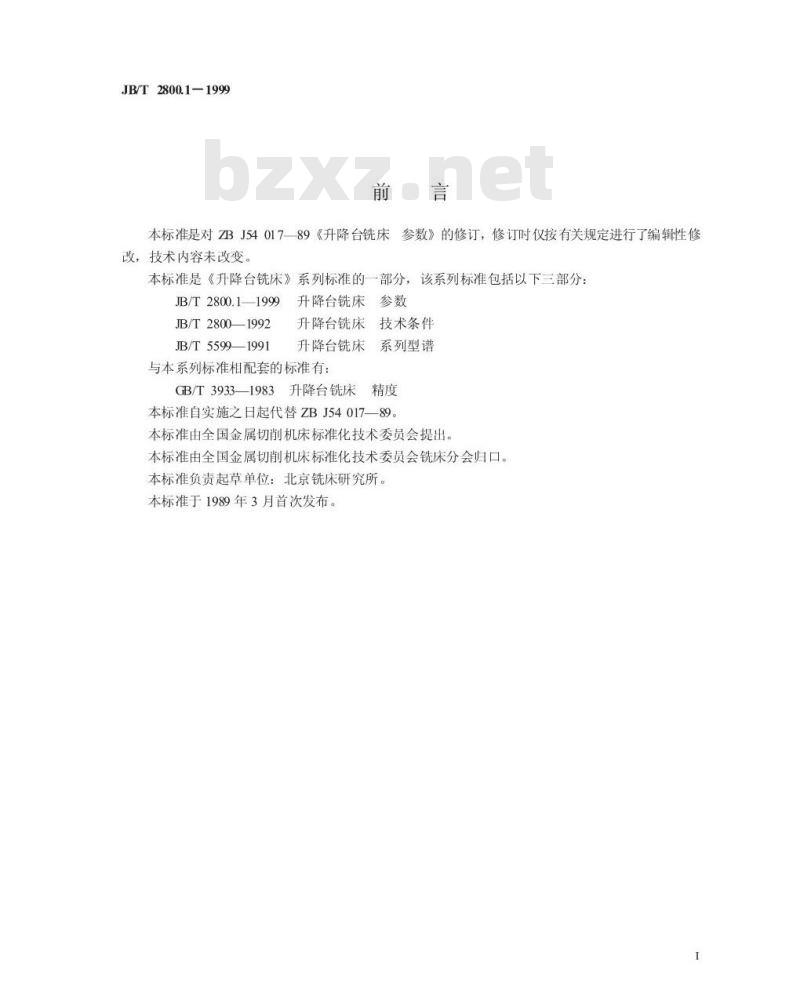

本标准是对ZBJ5401789《升降台铣床参数》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。
本标准是《升降台铣床》系列标准的一部分，该系列标准包括以下三部分：JB/T2800.1—1999
JB/T28001992
JB/T5599—1991
升降台铣床参数
升降台铣床
技术条件
升降台铣床
系列型谱
与本系列标准相配套的标准有：GB/T3933—1983升降台铣床
本标准自实施之日起代替ZBJ54017—89。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会铣床分会归口。本标准负责起草单位：北京铣床研究所。本标准于1989年3月首次发布。

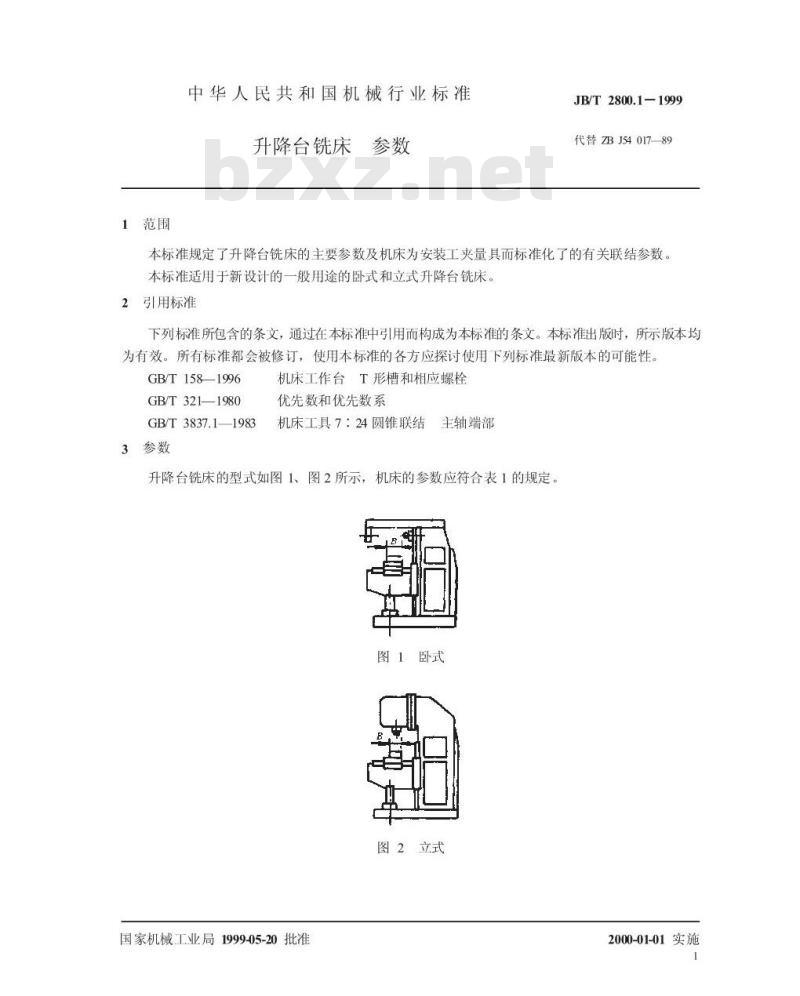

1范围
中华人民共和国机械行业标准
升降台铣床
JB/T2800.1-1999
代替ZBJ54017-89
本标准规定了升降台铣床的主要参数及机床为安装工夹量具而标准化了的有关联结参数。本标准适用于新设计的一般用途的卧式和立式升降台铣床。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 1581996
GB/T321—1980
GB/T3837.1—1983
3参数
机床工作台T形槽和相应螺栓
优先数和优先数系
机床工具7：24圆锥联结
主轴端部
升降台铣床的型式如图1、图2所示，机床的参数应符合表1的规定。图1卧式
图2立式
国家机械工业局1999-05-20批准2000-01-01实施

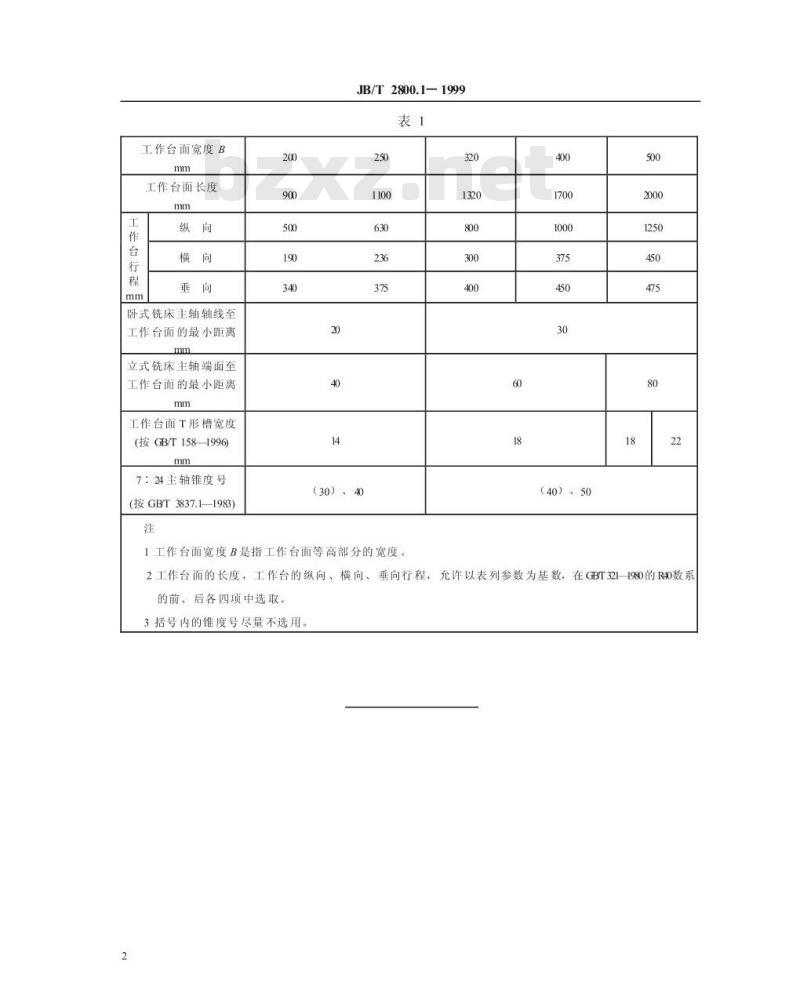

工作台面宽度B
工作台面长度
卧式铣床主轴轴线至
工作台面的最小距离
立式铣床主轴端面至
工作台面的最小距离
工作台面T形槽宽度
（按GB/T1581996)
7：24主轴锥度号
(按GBT3837.1-1983)
JB/T2800.1-1999
（30）40
I工作台面宽度B是指工作台面等高部分的宽度。320
（40）50
2工作台面的长度，工作台的纵向、横向、垂向行程，允许以表列参数为基数，在GBT3211980的R40数系的前、后各四项中选取，
3括号内的锥度号尽量不选用，
机械行业标准
升降台铣床参数
JB/T280011999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
1/16印张1/2字数6000
开本880×1230
1999年7月第一次印刷
1999年7月第一版
印数1-500
定价500元
99-329
