【机械行业标准(JB)】插床参数

本网站发布时间： 2024-08-04 10:19:35

JB/T2825.1-1999
现行
　点击下载此标准

基本信息

标准号：
JB/T 2825.1-1999
标准名称：
插床参数
标准类别：
机械行业标准(JB)
英文名称：
Slotting machine parameters
标准状态：
现行
发布日期：
1999-05-20
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
113.02 KB

标准分类号

标准ICS号：
机械制造>>机床>>25.080.25刨床
中标分类号：
机械>>金属切削机床>>J57插、拉、刨、锯床

关联标准

替代情况：
ZB J57012-89

出版信息

页数：
4页
标准价格：
8.0 元

其他信息

归口单位：
全国金属切削机床标委会插拉刨床分会
发布部门：
全国金属切削机床标委会插拉刨床分会
相关标签：
参数

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 2825.1-1999 本标准是对 ZB J57 012-89《插床参数》的修订，修订时仅按有关规定作了编辑必修改，主要技术内容未改变。本标准是 JB/T 2825《插床》系列标准的一部分，该系列标准包括以下四个部分： JB/T 2825.1-1999 插床参数 JB/T 2825.2-1999 插床系列型谱 JB/T 2825-1991 插床精度 JB/T 2826-1994 插床技术条件本标准规定了一般用途插床的参数。本标准适用于新设计的最大插削长度 200~1600mm 的一般用途的插床。本标准于 1979 年首次发布，1989 年 3 月第 1 次修订。 JB/T 2825.1-1999 插床参数 JB/T2825.1-1999

标准内容

部分标准内容：

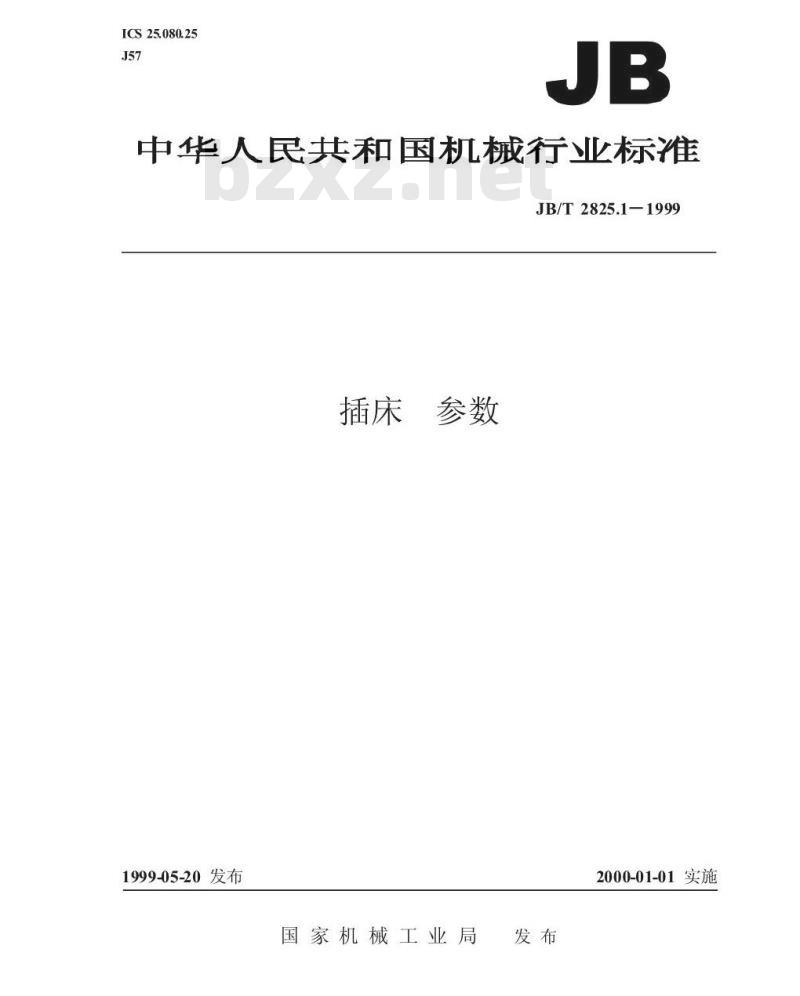

ICS25.080.25
中华人民共和国机械行业标准
JB/T2825.1-1999
插床参数
1999-05-20发布
国家机械工业局Www.bzxZ.net
2000-01-01实施
JB/T2825.1-1999

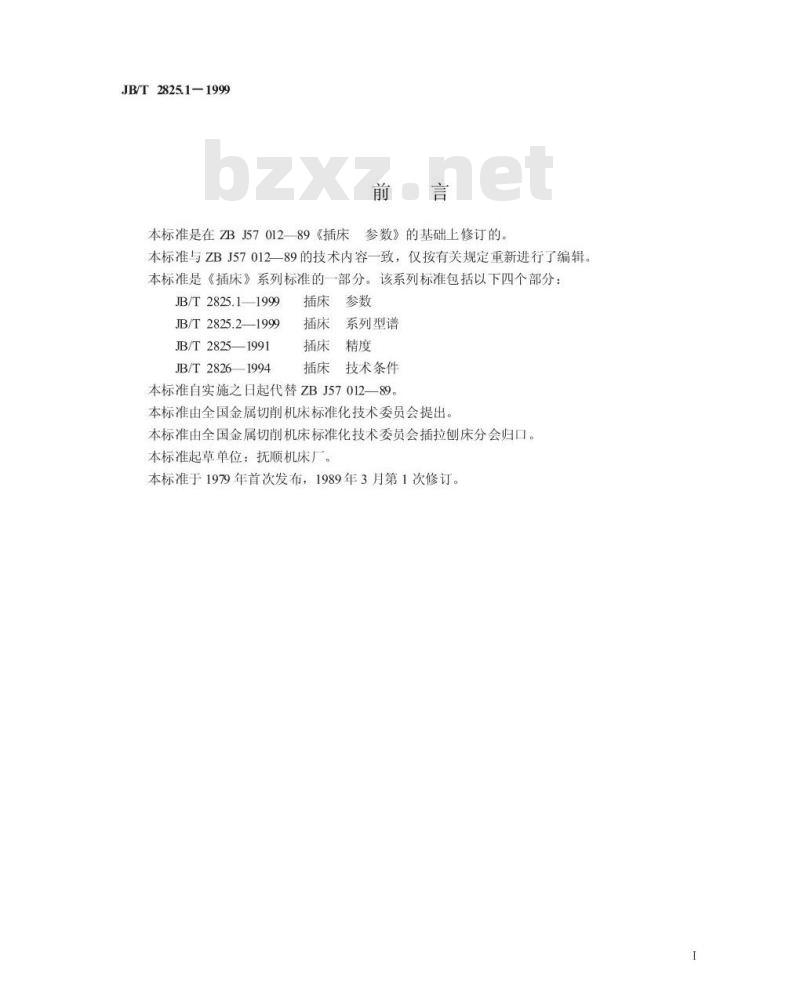

本标准是在ZBJ5701289《插床
参数》的基础上修订的。
本标准与ZBJ57012一89的技术内容一致，仅按有关规定重新进行了编辑。本标准是《插床》系列标准的一部分。该系列标准包括以下四个部分：JB/T2825.1—1999
JB/T 2825.2—1999
JB/T2825—1991
JB/T28261994
插床参数
系列型谱
插床精度
插床技术条件
本标准自实施之日起代替ZBJ57012—89。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会插拉刨床分会归口。本标准起草单位：抚顺机床厂。本标准于1979年首次发布，1989年3月第1次修订。1

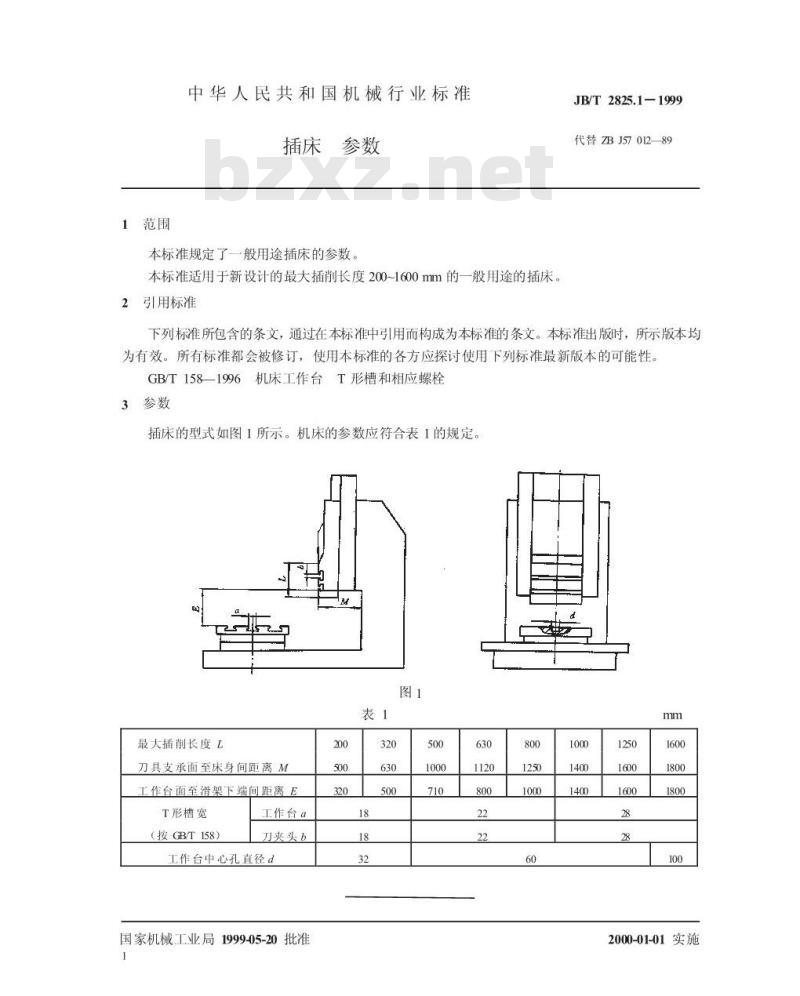

1范围
中华人民共和国机械行业标准
插床参数
本标准规定了一般用途插床的参数。本标准适用于新设计的最大插削长度200~1600mm的一般用途的插床。2引用标准
JB/T2825.1-1999
代替ZBJ57012-89
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T1581996机床工作台T形槽和相应螺栓3参数
插床的型式如图1所示。机床的参数应符合表1的规定。图1
最大插削长度L
刀具支承面至床身间距离M
工作台面至滑架下端间距离E
T形槽宽
（按GB/T158)
工作台a
刀夹头6
工作台中心孔直径d
国家机械工业局1999-05-20批准200
2000-01-01实施
机械行业标准
JB/T2825.1-1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
1/16印张1/4字数4000
开本880×1230
1999年6月第一次印刷
1999年6月第一版
印数1-500
定价500元
99-221
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
