【机械行业标准(JB)】 齿压片

ICS29.160.10
中华人民共和国机械行业标准免费标准bzxz.net
JB/T2834
2000-04-24
佤极懂
2000-10-01小潢
JB/T28342000
本标准是对JB2834一80齿压片》进行的修订，除将计量单位改为国际单位制、编写规则符合GBT1.1的有关规定外，对技术内容作以下修改：【增加了第2条“引用标准”…项。2对图1中表面粗糙度的标注按现行标准规定修改。3对原标准表1的修改：去掉重量，保留“1及其允许偏差”和“b、R及其充许偏差\，并分别用表1、表2规定。
4本标准将原标准第二条“技术条件”改为第4条“技术要求”。5第4.1条按GB/T700表达为：“齿压片的材料一般为碳素结构钢Q235，其化学成分、机械性能及技术要求应符合GB/T700中的有关规定。\6在第4.2条中将原标准“不直度”改为“直线度”在第4.3条中将原标准“不垂直度”改为“垂直度\。
7在第4.2条中将原标准“成条交货的齿压片，每米直线度不火于2mm”改为“成条交货的齿压片，每米直线魔不大于3 mm”。8在第4.6条中增加了“本标准未规定的技术要求，应符合GB/T704规定”的内容，9在第5.2条修改为...·用精度0.02mm通用量具测量截面尺寸”。10第5.3条修改为“可用遵用量具或专用录具，测量齿压片的垂直度\。11第5.4条修改为“..再不合格需加倍抽检，直至逐条检查合格者交货”。12第6.2条：修改编写内容，只规定包装要求，而不具体规定包装材料及方法，本标推自实施之日起，同时代替B2834—80。本标准由哈尔滨大电机研究所提出井归口。本标准起草单位：上海电机厂有限公司。本标准主要起草人：金炜华。
1范围
颊魁鹭佤艺鱻
JB/T28342000
JB283480
本标准规定了齿压片的尺寸及允许偏差、供货及标记、技术要求、验收规则和试验方法。本标准适用于制造电机用的齿压片。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。GB/T700—1988碳素结构钢
GB/T704一1988热轧扁钢尺寸、外形、重量及允许偏差3尺寸、供货
3.1齿压片的战面形状见图1。
齿压片的规格、尺寸及允许偏差应符合表1和表2的规定。图1
佤极慢2000-04-24瘤
2000-10-01小缆
高度h
宽边b
括号内尺寸不推荐使用。
2R部分可以做成倒角，
3.2齿压片应成条供应。
3.3齿压片的供货规格规定如下：JB/T28342000
表 1 h 及其允许偏差
充许偏差
表2b、R及其允许偏差
充许偏差
圆角R
充许偏
a）通常长度：2~4m。允许供应长度不小于1.5m，但不得超过一批交货单量的15%：b）定尺和倍尺长度应在合同中注明，其长度允许偏差为+30 mm。3.4在订货时应注明：规格、材料以及本标准编号。用碳素结构钢Q235一A制成的宽度10mm，高度25mm的齿压片，其标记为：齿压片10×25 Q235—A JB/T28344技术要求
4.1齿压片的材料一般为碳案结构钢Q235，其化学成分，机械性能及技术要求应符合GB/T700中的有关规定。
JB/T28342000

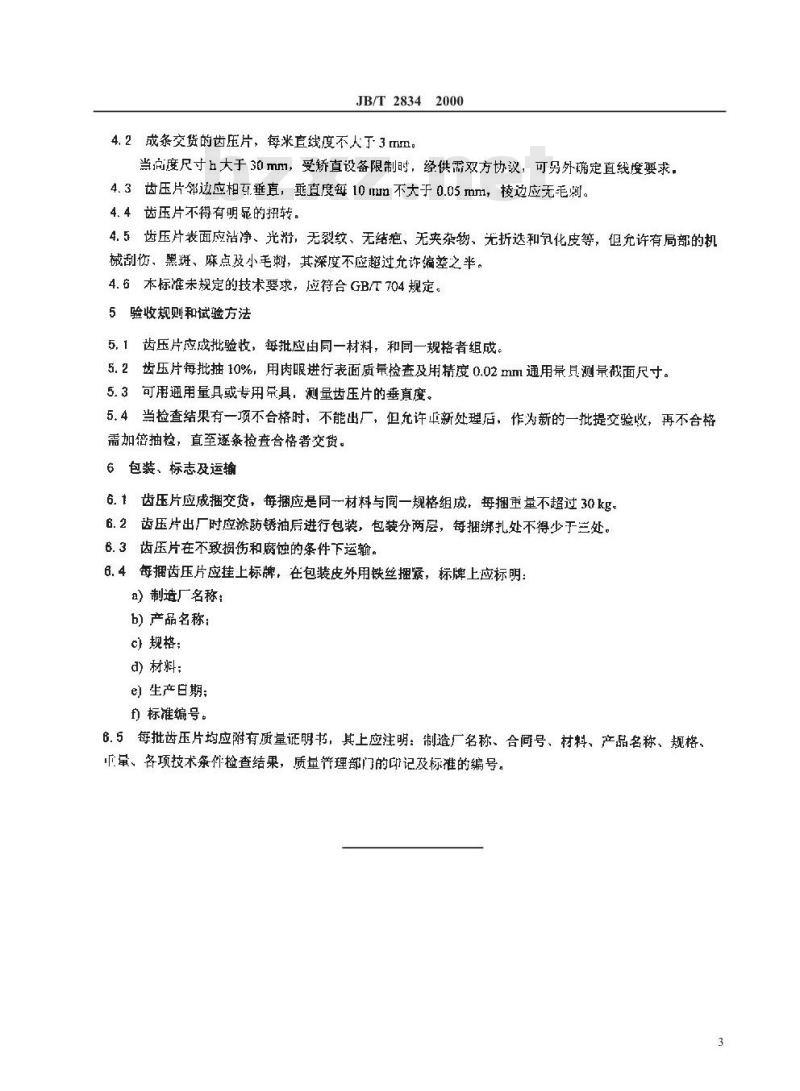

4.2成条交货的齿压片，每米直线度不人了3mm。当高度尺寸h大于30mm，受矫直设备限制时，经供需双方协议，可另外确定直线度要求4.3齿压片邻边应相互垂直，垂直度每10mm不大于0.05mm，棱边应无毛剩。4.4齿压片不得有明显的扭转。
4.5、齿压片表面应洁净、光剂，无裂纹、无结疤、无夹杂物、无折选和尔化皮等，但允许有局部的机械刮伤、熙斑、麻点及小毛刺，其深度不应超过充许缩差之半。4.6本标准未规定的技术要求，应符合GB/T704规定。5验收规则和试验方法
5，1齿压片应成批验收，每批应由同一材料，和同一规格者组成。5.2齿压片每批抽10%，用肉眼进行表面质量检查及用精度0.02mm通用量具测量截面尺寸。5.3可用通用量具或专用录具：测量齿压片的垂直度。5.4当检查结果有一项不合格时，不能出厂，但允许新处理后，作为新的一批提交验收，再不合格需加倍抽检，直至逐条检查合格者交货。6包装、标志及运输
6.1齿压片应成捆交货，每捆应是同一材料与同一规格组成，每捆重量不超过30kg、6.2齿压片出厂时应涂防锈油后进行包装，包装分两层，每捆绑扎处不得少于兰处。6.3齿压片在不致损伤和腐蚀的条件下运输。6.4每拥齿压片应挂上标牌，在包装皮外用铁丝捆紧，标牌上应标明：a）制造厂名称：
b)产品名称：
c)规格；
d)材料;
e）生产日期；
f)标准编号。
6.5每批齿压片均应附有质量证明书，其上应注明：制造厂名称、合间号、材料、产品名称、规格，平量、各项技术条件检查结果，质量管理部门的印记及标推的编号。舒鹦颊
JB/T2834
延膜880b1230
19XXXX岭
100044
黛段x/X
张矩xXX.XXX
19XX巢XX舱
分X馬
德pxXX.XX翼
芃极藕
