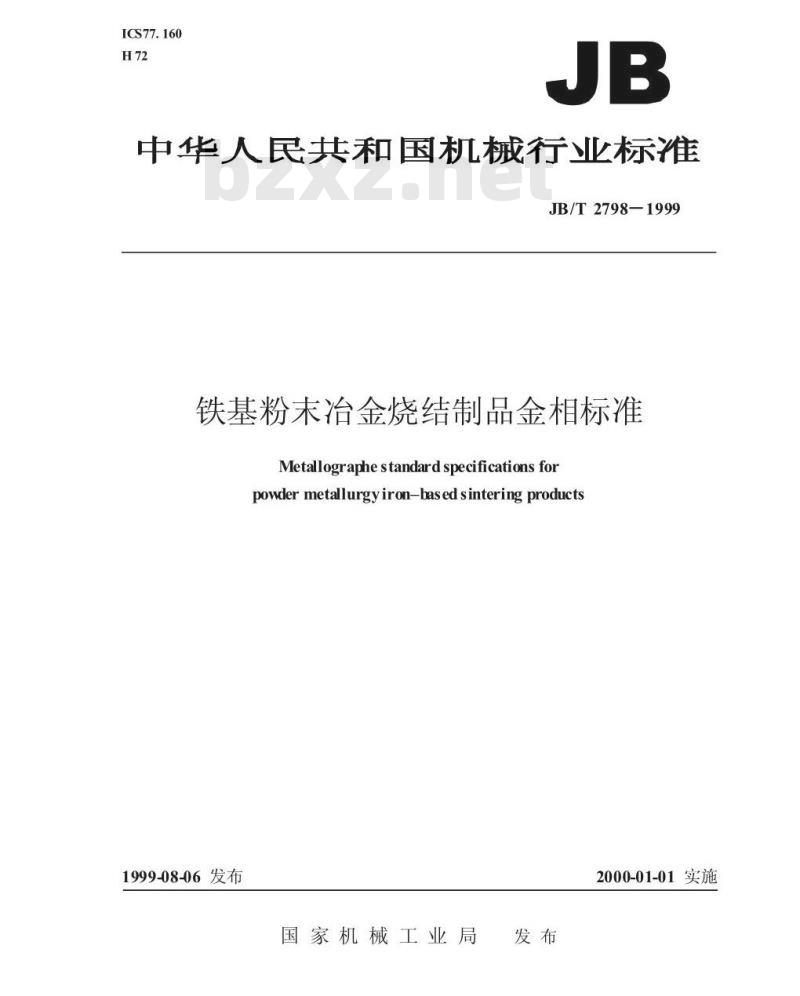

【机械行业标准(JB)】 铁基粉末冶金烧结制品 金相标准

ICS77.160
中华人民共和国机械行业标准
JB/T2798—1999
铁基粉末治金烧结制品金相标准Metallographestandard specifications forpowdermetallurgyiron-basedsinteringproducts1999-08-06发布
国家机械工业局
2000-01-01实施
JB/T2798—1999

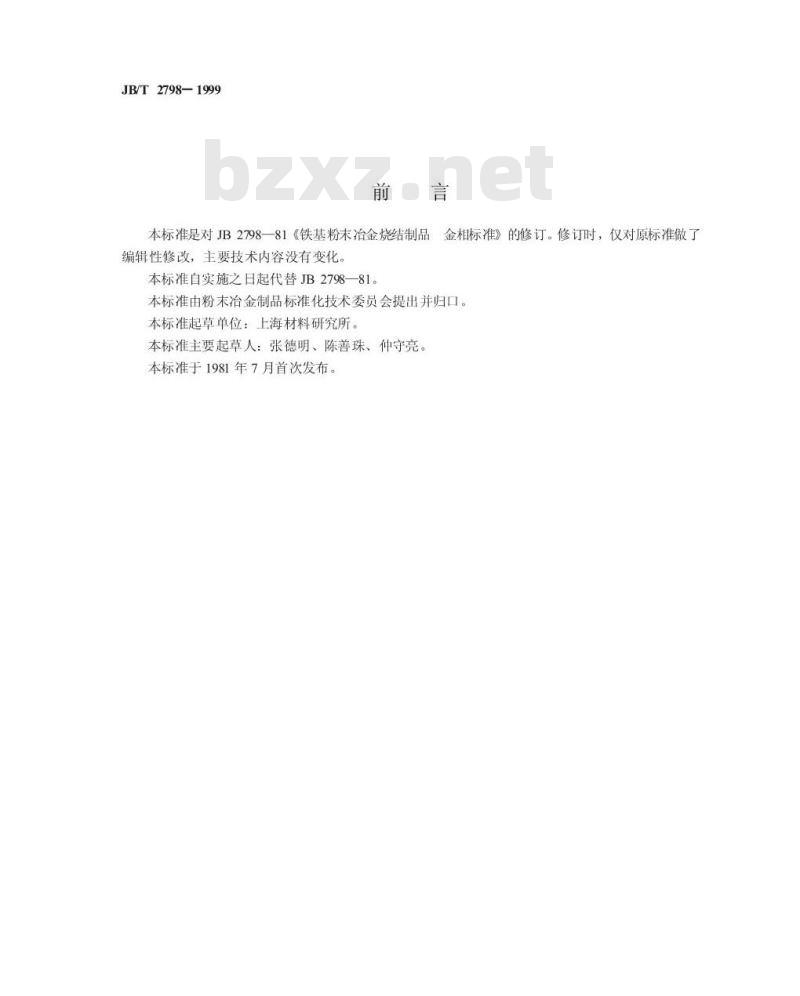

本标准是对JB2798—81《铁基粉末冶金烧结制品金相标准》的修订。修订时，仅对原标准做了编辑性修改，主要技术内容没有变化，本标准自实施之日起代替JB2798—81。本标准由粉末冶金制品标准化技术委员会提出并归口。本标准起草单位：上海材料研究所。本标准主要起草人：张德明、陈善珠、仲守亮。本标准于1981年7月首次发布。

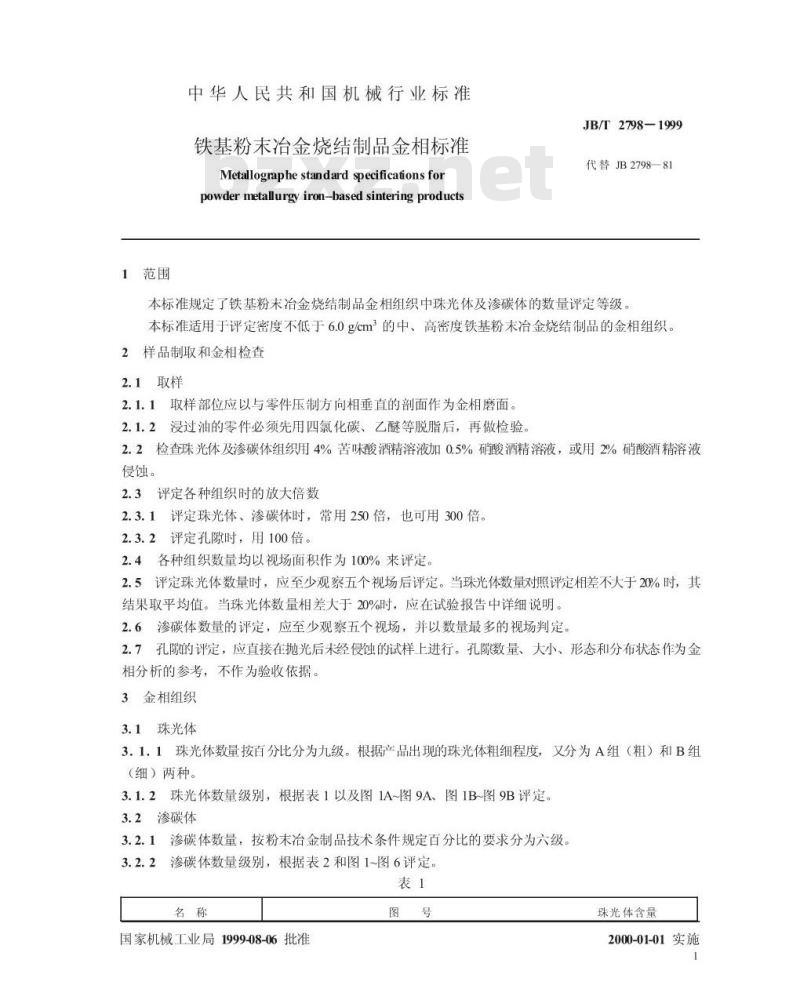

1范围
中华人民共和国机械行业标准
铁基粉末冶金烧结制品金相标准Metallographestandard specificationsforpowder metallurgy iron-based sintering productsJB/T2798-1999
代替JB2798—81
本标准规定了铁基粉末冶金烧结制品金相组织中珠光体及渗碳体的数量评定等级。本标准适用于评定密度不低于6.0g/cm2的中、高密度铁基粉末冶金烧结制品的金相组织。2样品制取和金相检查
2.1取样
2.1.1取样部位应以与零件压制方向相垂直的部面作为金相磨面。2.1.2浸过油的零件必须先用四氯化碳、乙醚等脱脂后，再做检验。2.2检查珠光体及渗碳体组织用4%苦味酸酒精溶液加0.5%硝酸酒精溶液，或用2%硝酸酒精溶液侵蚀。
2.3评定各种组织时的放大倍数
2.3.1评定珠光体、渗碳体时，常用250倍，也可用300倍。2.3.2评定孔隙时，用100倍。
2.4各种组织数量均以视场面积作为100%来评定。2.5评定珠光体数量时，应至少观察五个视场后评定。当珠光体数量对照评定相差不大于20%时，其结果取平均值。当珠光体数量相差大于20%时，应在试验报告中详细说明。2.6渗碳体数量的评定，应至少观察五个视场，并以数量最多的视场判定。2.7孔隙的评定，应直接在抛光后未经侵蚀的试样上进行。孔隙数量、大小、形态和分布状态作为金相分析的参考，不作为验收依据。3金相组织
3.1珠光体
3.1.1珠光体数量按百分比分为九级。根据产品出现的珠光体粗细程度，又分为A组（粗）和B组（细）两种。
3.1.2珠光体数量级别，根据表1以及图1A~图9A、图1B~图9B评定。3.2渗碳体

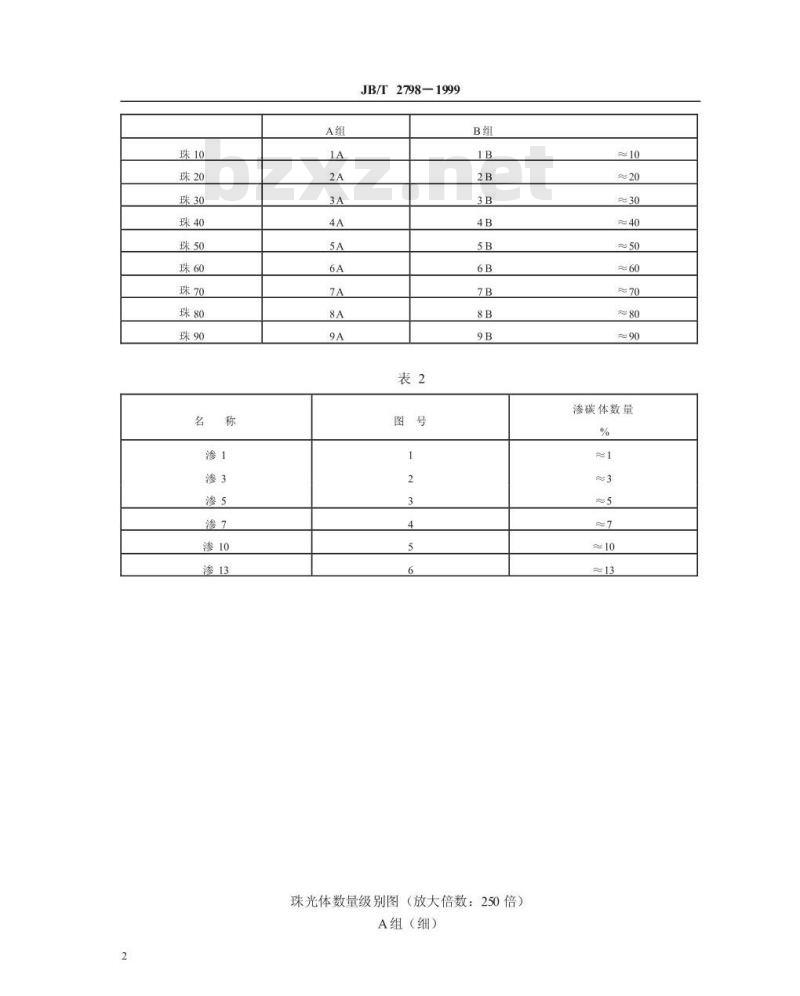

3.2.1渗碳体数量，按粉未治金制品技术条件规定百分比的要求分为六级。3.2.2渗碳体数量级别，根据表2和图1~图6评定。表1
国家机械工业局1999-08-06批准图号
珠光体含量
2000-01-01实施
JB/T2798-1999

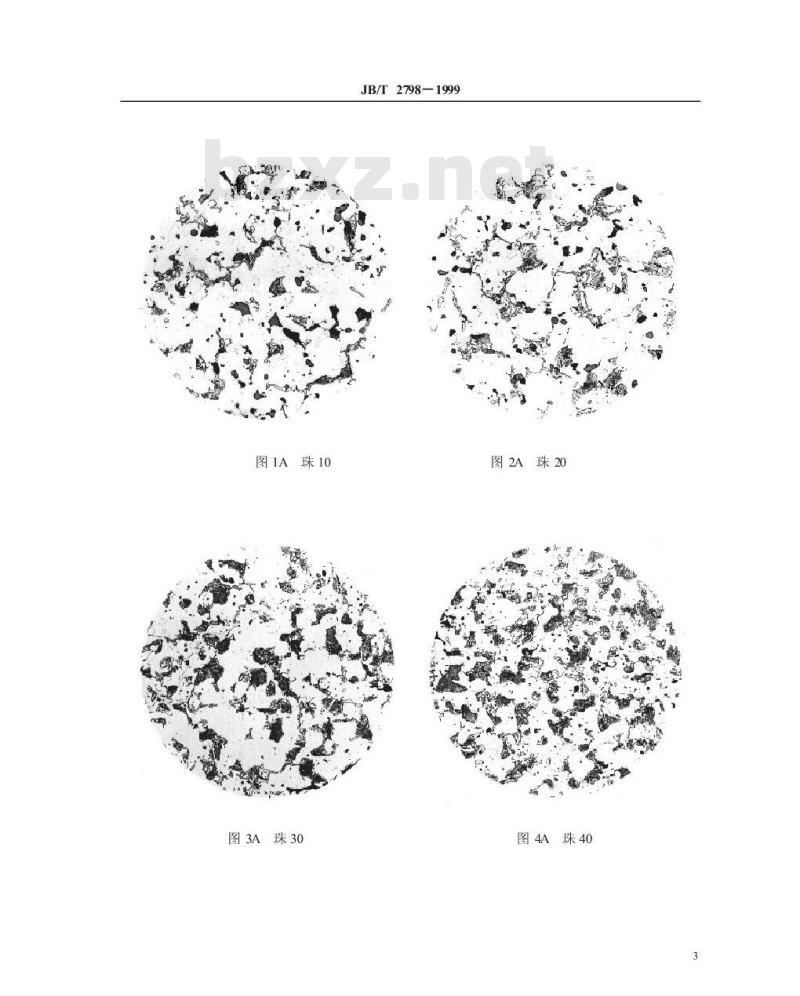

珠光体数量级别图（放大倍数：250倍）A组（细）
渗碳体数量
图1A珠10
图3A珠30
JB/T2798—1999
图4A珠40
图5A珠50
图7A珠70
JB/T27981999
图6A珠60
图8A珠80
图1B珠10
JB/T2798—1999
图9A珠90
B组(粗）
图2B珠20
图3B珠30
图5B珠50
JB/T2798-1999
图4B珠40
图7B珠70
JB/T2798-1999
图9B珠90
渗碳体数量级别图（放大倍数：250倍）图1渗1
图3渗5
JB/T27981999
图2渗3
图4渗7
图5渗10下载标准就来标准下载网
JB/T2798—1999
图6渗13
机械行业标准
铁基粉末冶金烧结制品金相标准JB/T2798—1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
开本880×12301/16印张3/4
4字数20000
2000年3月第一次印刷
2000年3月第一版
印数1-500
定价2000元
99-1183
