【国家标准(GB)】 汽车与挂车的七芯电缆线

中华人民共和国国家标准www.bzxz.net
汽车与挂车的七芯电缆线
Seven - core connecting cable of motor vehiclesand towed vehicles
本标准规定汽车与挂车之间电连接器用的七芯电缆线的规格。本标准适用于12N型、24N型、12S型、24S型电连接器。本标准等同采用国际标准ISO4141--1978《道路车辆——七芯电缆线》。UDC 629.11.013
.5 : 621.315.2
GB 5054—85
ISO 4141-1978

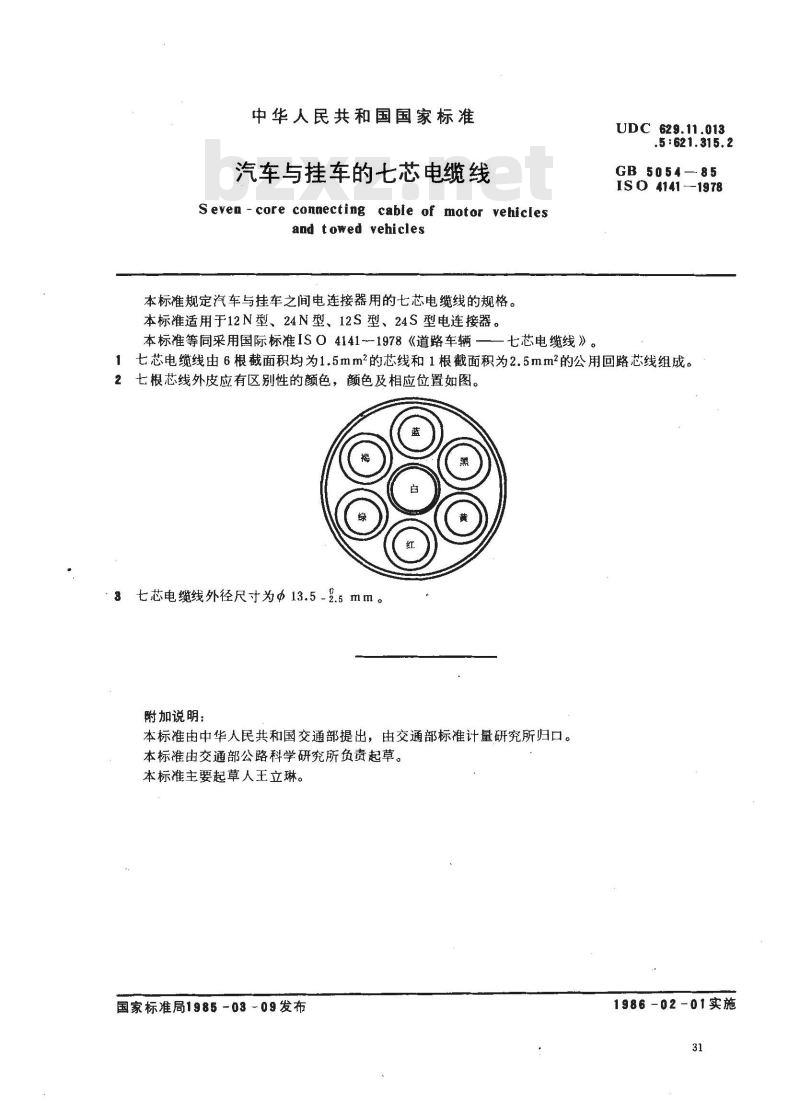

1七芯电缆线由6根截面积均为1.5mm2的芯线和1根截面积为2.5mm2的公用回路芯线组成。2七根芯线外皮应有区别性的颜色，颜色及相应位置如图。3七芯电缆线外径尺寸为Φ13.5-2.5mm。附加说明：
本标准由中华人民共和国交通部提出，由交通部标准计量研究所归口。本标准由交通部公路科学研究所负责起草。本标准主要起草人王立琳。
国家标准局1985-03-09发布
1986-02-01实施
