【机械行业标准(JB)】 履带式推土机 技术条件

P97
JB

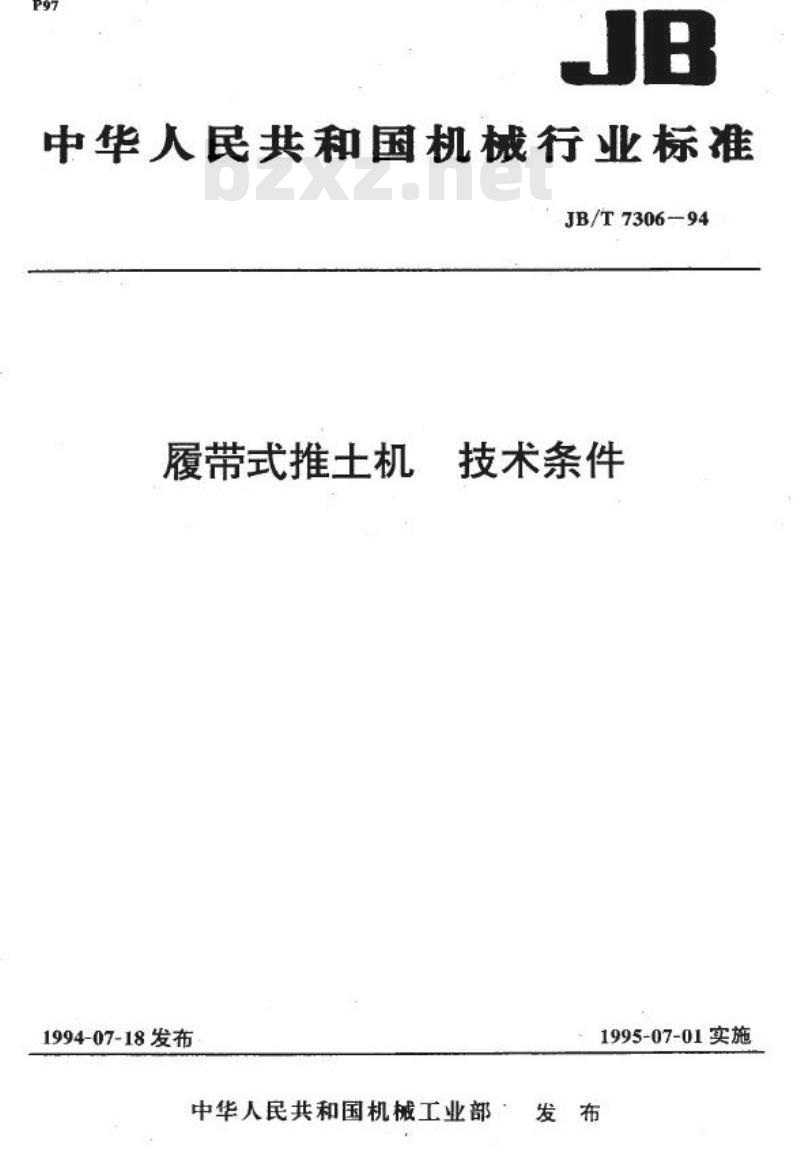

中华人民共和国机械行业标准
JB/T7306-94
履带式推土机
1994-07-18发布
技术条件
1995-07-01实施
中华人民共和国机械工业部：
发布

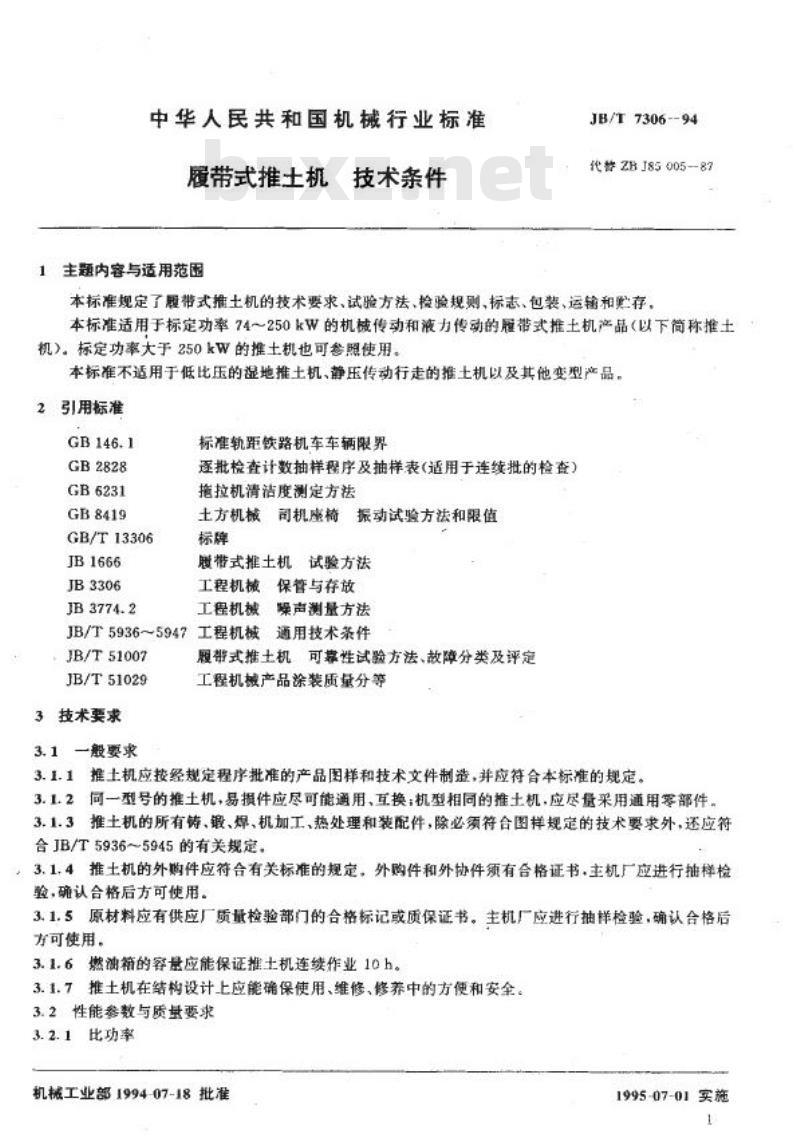

中华人民共和国机械行业标准
履带式推土机
技术条件
主题内容与适用范围
JB/T 7306-94
代警ZBJ85005-87
本标准规定了履带式推土机的技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于标定功率74～250kW的机械传动和液力传动的履带式推土机产品（以下简称推土机）。标定功率大于250kW的推土机也可参照使用。本标准不适用于低比压的湿地推土机、静压传动行走的推土机以及其他变型产品。2引用标准
GB146.1
GB2828
GB6231
GB8419
GB/T13306
JB1666
JB3306
JB3774.2
标准轨距铁路机车车辆限界
逐批检查计数抽样程序及抽样表(适用于连续批的检查）拖拉机清洁度测定方法
土方机械司机座椅振动试验方法和限值标牌
腰带式推土机试验方法
工程机械保管与存放
工程机械噪声测量方法
JB/T5936～5947工程机械通用技术条件JB/T51007
JB/T51029
3技术要求
3.1一般要求
履带式推土机可靠性试验方法、故障分类及评定工程机械产品涂装质量分等
3.1.1推土机应按经规定程序批准的产品图样和技术文件制造，并应符合本标准的规定。3.1.2同一型号的推土机，易损件应尽可能通用、互换；机型相同的推土机，应尽量采用通用零部件。3.1.3推土机的所有铸、锻、焊、机加工、热处理和装配件，除必须符合图样规定的技术要求外，还应符合JB/T5936~5945的有关规定。
3.1.4推土机的外购件应符合有关标准的规定。外购件和外协件须有合格证书，主机厂应进行抽样检验，确认合格后方可使用。
3.1.5原材料应有供应厂质量检验部门的合格标记或质保证书。主机厂应进行抽样检验，确认合格后方可使用，
3.1.6燃油箱的容量应能保证推土机连续作业10h。3.1.7推土机在结构设计上应能确保使用、维修、修养中的方便和安全。3.2性能参数与质量要求
3.2.1比功率
机械工业部1994-07-18批准
1995-07-01实施
1

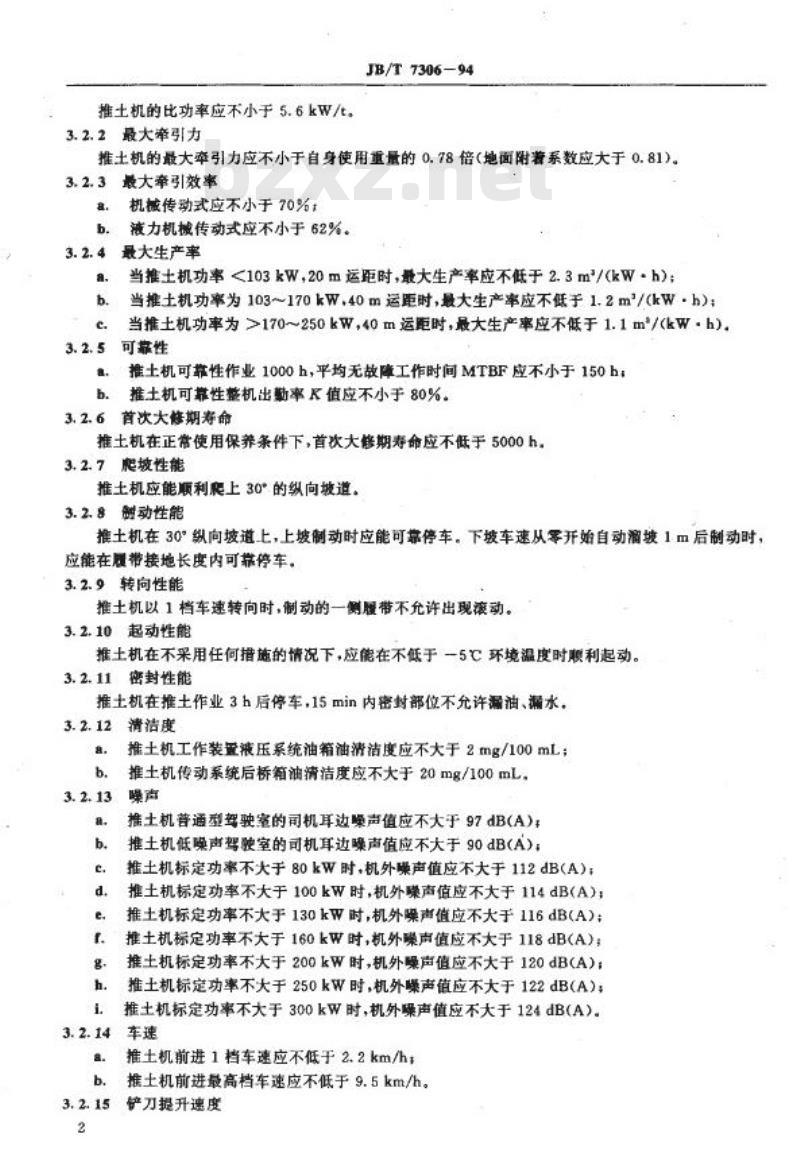

推土机的比功率应不小于5.6kW/t。3.2.2最大牵引力
JB/T7306-94
推土机的最大率引力应不小于自身使用重量的0.78倍（地面附著系数应大于0.81)。3.2.3最大牵引效率
a.
机械传动式应不小于70%：
b
液力机械传动式应不小于62%。
最大生产率
3.2.4
a
b.
c.
当推土机功率<103kW，20m运距时，量大生产率应不低于2.3m/(kW·h)；当推土机功率为103~170kW.40m运距时，最大生产率应不低于1.2m/(kW.h）：当推土机功率为>170~250kW，40m运距时，最大生产率应不低于1.1m/(kW·h），可靠性
3.2.5
a.
推土机可靠性作业1000h，平均无故障工作时间MTBF应不小于150h；b.推土机可靠性整机出率K值应不小于80%。3.2.6首次大修期寿命
推土机在正常使用保养条件下，首次大修期寿命应不低于5000h。3.2.7鹿坡性能
推土机应能顺利爬上30*的纵向坡道。3.2.8制动性能
推土机在30°纵向坡道上，上坡制动时应能可靠停车。下坡车速从零开始自动溜坡1m后制动时，应能在履带接地长度内可靠停车。3.2.9转向性能
推土机以1档车速转向时，制动的一侧履带不允许出现滚动。3.2.10起动性能
推土机在不采用任何措施的情况下，应能在不低于一5℃环境温度时顺利起动。3.2.11密封性能
推土机在推土作业3h后停车，15min内密封部位不允许漏油、漏水，3.2.12清洁度
a.
b.
3.2.13
a.
b.
c.
d
e.
f.
g.
h.
3.2.14
a.
b.
3.2.15
2
推土机工作装置液压系统油箱油清洁度应不大于2mg/100mL；推土机传动系统后桥箱油清洁度应不大于20mg/100mL。噪声
推土机菩通型驾驶室的司机耳边噪声值应不大于97dB(A)：推土机低噪声驾驶室的司机耳边噪声值应不大于90dB(A）推土机标定功率不大于80kW时，机外噪声值应不大于112dB(A）；推土机标定功率不大于100kW时，机外噪声值应不大于114dB(A）；推土机标定功率不大于130kW时，机外噪声值应不大于116dB(A)；推土机标定功率不大于160kW时，机外碟声值应不大于118dB(A)；推土机标定功率不大于200kW时，机外噪声值应不大于120dB(A)；推土机标定功率不大于250kW时，机外噪声值应不大于122dB(A)；推土机标定功率不大于300kW时，机外燥声值应不大于124dB(A）。车速
推土机前进1档车速应不低于2.2km/h；推土机前进最高档车速应不低于9.5km/h。铲刀提升速度
JB/T 730694

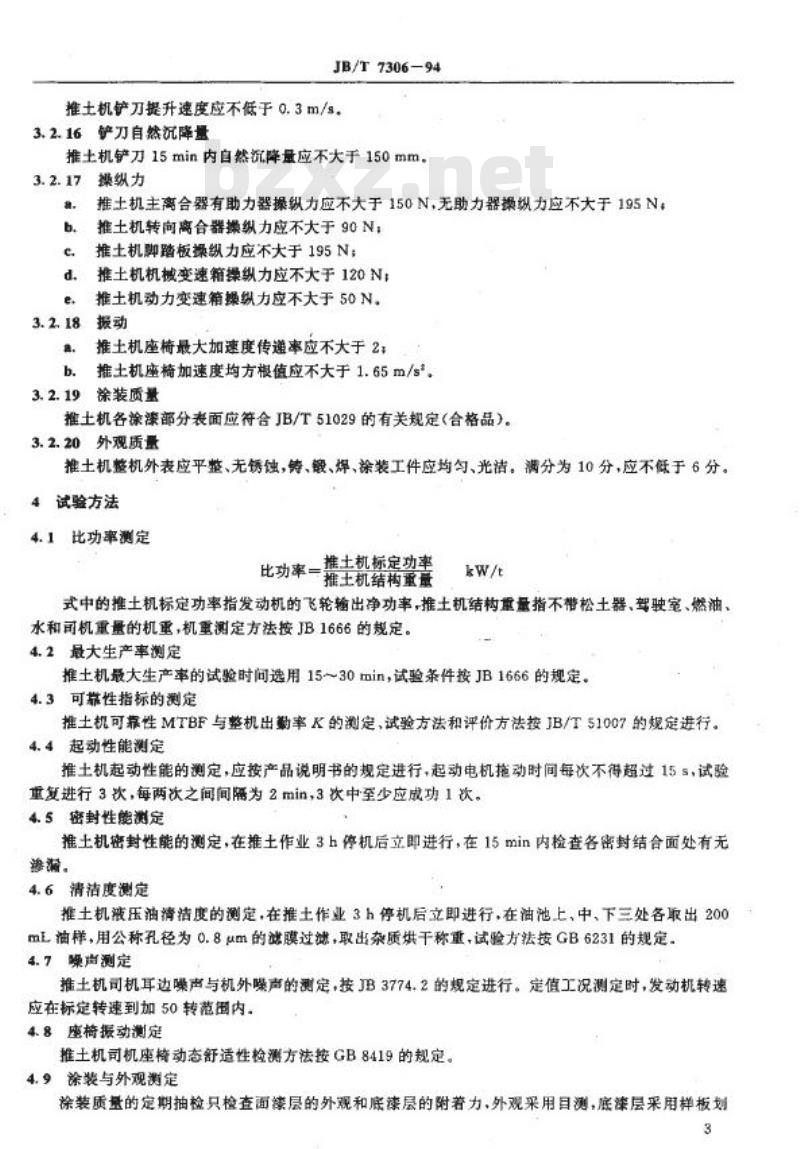

推土机铲刀提升速度应不低于0.3m/s，3.2.16铲刀自然沉降量
推土机铲刀15min内自然沉降量应不大于150mm。3.2.17操纵力
a.
b.
e
推土机主离合器有助力器操织力应不大于150N，无助力器操纵力应不大于195N：推土机转向离合器操纵力应不大于90N；推土机脚踏板操纵力应不大于195N；d.
推土机机械变速箱操纵力应不大于120N：e.
推土机动力变速箱操纵力应不大于50N.3.2.18报动
a.
b.
推土机座椅最大加速度传递率应不大于2：推土机座椅加速度均方根值应不大于1.65m/s。3.2.19涂装质量
推土机各涂漆部分表面应符合JB/T51029的有关规定（合格品）。3.2.20外观质量
推土机整机外表应平整、无锈蚀，铸、锻、焊、涂装工件应均匀、光清。满分为10分，应不低于6分。4试验方法
4.1比功率测定
比功率一
推土机标定功率
推土机结构重量
kw/t
式中的推土机标定功率指发动机的飞轮输出净功率，推土机结构量量指不带松土器、驾驶室、燃油、水和司机重量的机重，机重测定方法按JB1666的规定。4.2最大生产率测定
推土机最大生产率的试验时间选用15～30min，试验条件按JB1666的规定。4.3可靠性指标的测定
推土机可靠性MTBF与整机出数率K的测定，试验方法和评价方法按JB/T51007的规定进行。4.4起动性能测定
推土机起动性能的测定，应按产品说明书的规定进行，起动电机拖动时间每次不得超过15s，试验重复进行3次，每两次之闻间隔为2min，3次中至少应成功1次。4.5密射性能测定
推土机密封性能的测定，在推土作业3h停机后立即进行，在15min内检查各密封结合面处有无渗滞。
4.6清洁度测定
推土机被压油清清度的测定，在推土作业3h停机后立即进行，在油池上、中、下三处各取出200mL油样，用公称孔径为0.8μm的滤膜过滤，取出杂质烘干称重，试验方法按GB6231的规定4.7噪声测定
推土机司机耳边赚声与机外噪声的测定，按JB3774.2的规定进行。定值工况测定时，发动机转速应在标定转速到加50转范内。
4.8座椅报动测定
推土机司机座椅动态舒适性检测方法按GB8419的规定。4.9涂装与外观测定
徐装质量的定期抽检只检查面漆层的外观和底漆层的附着力，外观采用目测，底漆层采用样板划3
JB/T 730694

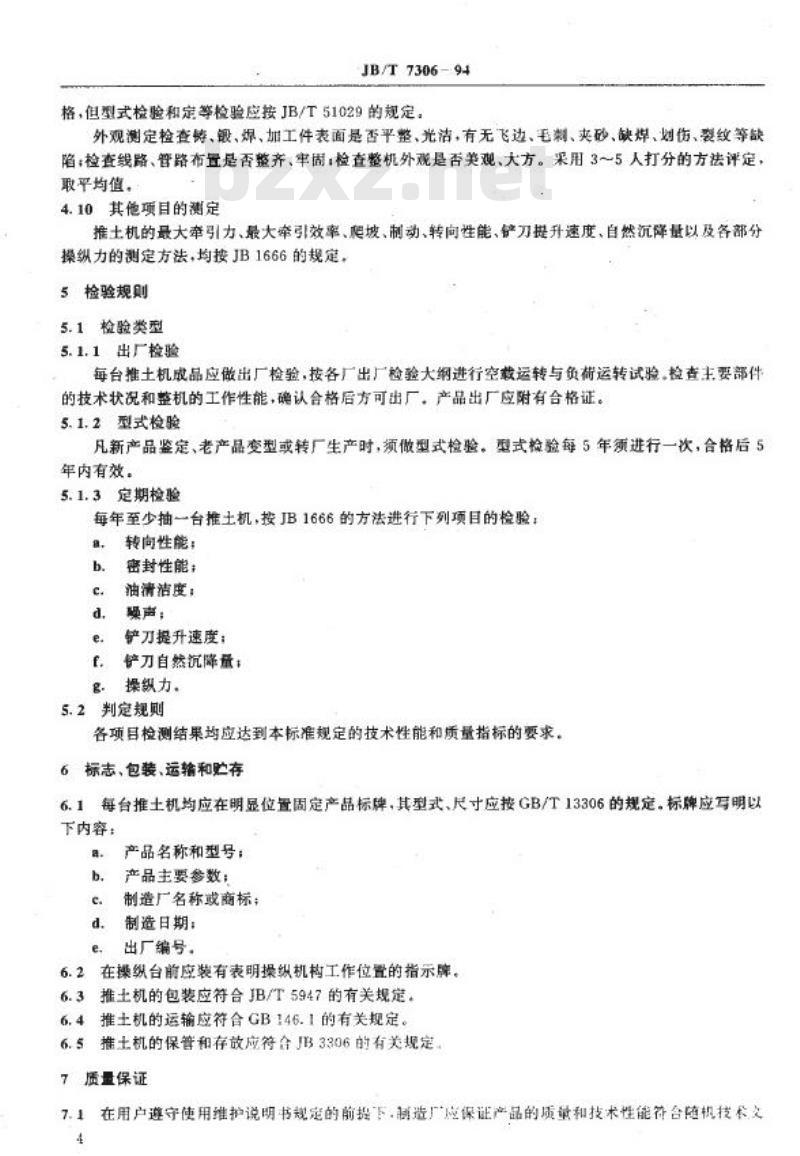

格，但型式检验和定等检验应按JB/T51029的规定。外观测定检查铸、锻、焊、加工件表面是否平整、光洁有无飞边、毛刺、夹砂、缺焊、划伤、裂纹等缺陷；检查线路、管路布置是否整齐、率固：检查整机外观是否美观、大方。果用3～5人打分的方法评定取平均值，
4.10其他项目的测定
推土机的最大牵引力、最大牵引效率、爬坡、制动、转向性能、铲刀提升速度、自然沉降量以及各部分操纵力的测定方法，均接JB1666的规定，5检验规则
5.1检验类型
5.1.1出厂检验
每台推土机成品应做出厂检验，按各厂出厂检验大纲进行空载运转与负荷运转试验。检查主要部件的技术状况和整机的工作性能，确认合格后方可出厂，产品出厂应附有合格证。5.1.2型式检验
凡新产品鉴定、老产品变型或转厂生产时，须做型式检验。型式检验每5年须进行一次，合格后5年内有效。
5.1.3定期检验
每年至少抽一台推土机，按JB1666的方法进行下列项目的检验：a.
b.
c.
d.
e.
转向性能；
密封性能；
油清洁度；
操声：
刀提升速度；
f.
铲刀自然沉降量：
g.
操织力。
5.2判定规则
各项目检测结果均应达到本标准规定的技术性能和质量指标的要求。6标志、包装、运输和贮存
每台推土机均应在明显位置固定产品标牌，其型式、尺寸应接GB/T13306的规定.标牌应写明以6.1
下内容：
a.
b.
e.
产品名称和型号：
产品主要参数：
制造厂名称或商标：
制造日期：
d.
e.
出厂编号。
6.2在操纵台前应装有表明操织机构工作位置的指示牌。6.3
推土机的包装应符合JB/T5947的有关规定。6.4
推土机的运输应符合GB146.1的有关规定。6.5推土机的保管和存放应符合JB3306的有关规定、7质量保证
7.1在用户遵守使用维护说明书规定的前提下制造厂应保证产品的质量和技术性能符合随执技之4wwW.bzxz.Net
JB/T7306—94
件和本标准的要求，在保修期内确因制造质最问题造成零部件损坏的实行免费修理或更换。7.2保修期限从制造厂发货之日（以发货票日期为准)起12个月内有效，但运转时间不得超过1000h，或按双方合同的规定。
附加说明：
本标准由机被工业部天津工程机械研究所提出并归口。本标准由天津工程机械研究所、山东推土机总厂、上海彭浦机器厂和宣化工程机械厂共同起草。本标准主要起草人李名祥、夏长坤、察春光、刘建国。
