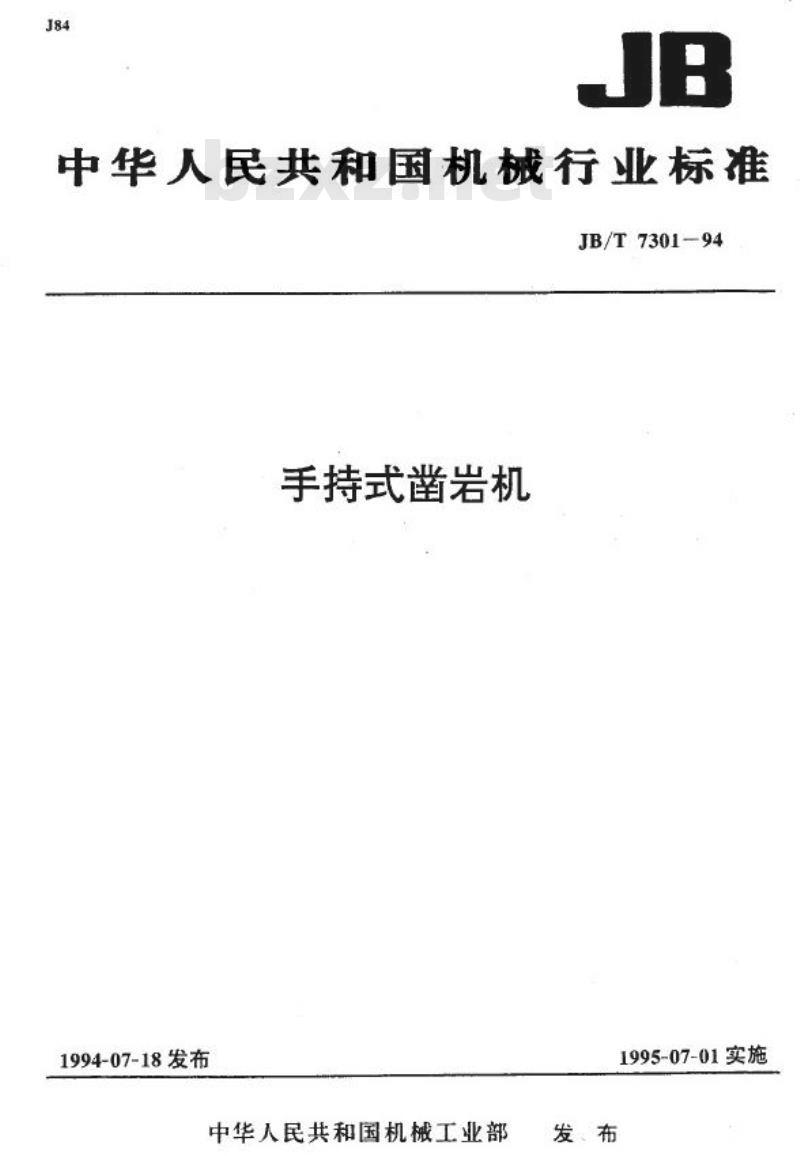

【机械行业标准(JB)】 手持式凿岩机

J84
JB
中华人民共和国机械行业标准
JB/T 730194
手持式凿岩机
1994-07-18发布
中华人民共和国机械工业部
1995-07-01实施
发、布

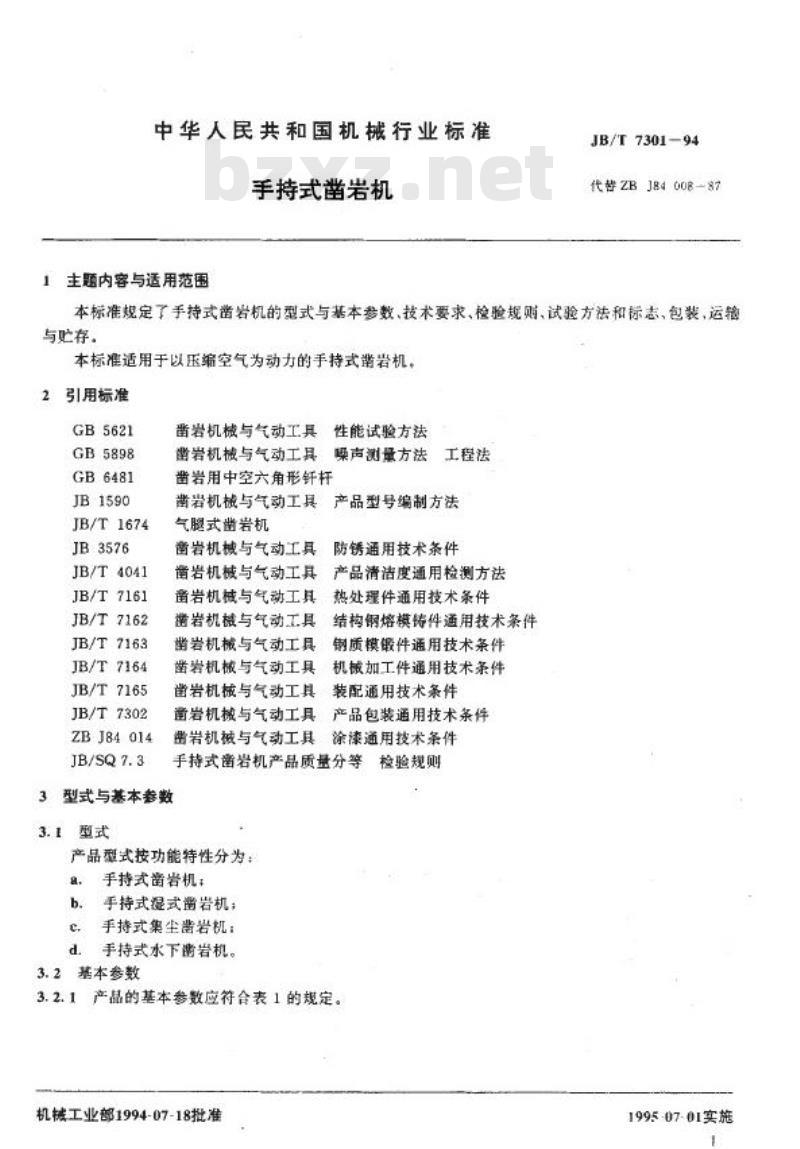

中华人民共和国机械行业标准
手持式凿岩机bZxz.net
1主题内容与适用范围
JB/T 730194
代替ZB J84 00B-87
本标准规定了手持式凿岩机的型式与基本参数、技术要求、检验规则、试验方法和标志，包装，运输与贮存。
本标准适用于以压编空气为动力的手持式凿岩机。2引用标准
GB5621
GB5898
GB6481
JB1590
JB/T1674
JB3576
JB/T4041
JB/T7161
JB/T7162
JB/T7163
JB/T7164
JB/T7165
JB/T7302
ZB J84.014
JB/SQ7.3
凿岩机械与气动工具性能试验方法凿岩机械与气动工具
噪声测量方法
工程法
凿岩用中空六角形钎杆
凿岩机械与气动工具产品型号编制方法气腿式凿岩机
畜岩机械与气动工具
凿岩机械与气动工具
凿岩机械与气动工其
凿岩机械与气动工具
凿岩机械与气动工具
凿岩机械与气动工具
凿岩机械与气动工具
岩机械与气动工具
凿岩机械与气动工具
防锈通用技术条件
产品清洁度通用检测方法
热处理件通用技术条件
结构钢熔模铸件通用技术条件
钢质模锻件通用技术条件
机械加工件通用技术条件
装配通用技术条件
产品包装通用技术条件
涂漆通用技术条件
手持式留岩机产品质量分等检验规则型式与基本参数
型式
3.1
产品型式按功能待性分为：
a.
b.
c.
d.
手持式凿岩机：
手持式湿式凿岩机：
手持式集尘带岩机：
手持式水下凿岩机。
3.2基本参数
3.2.1产晶的基本参数应符合表1的规定。机械工业部1994-07-18批准
1995-07-01实施
产品
系列
轻
中
重
产品
重量
kg
10
>10~22
>22
空转
转速
r/rain
>200
冲击能
JB/T7301--94

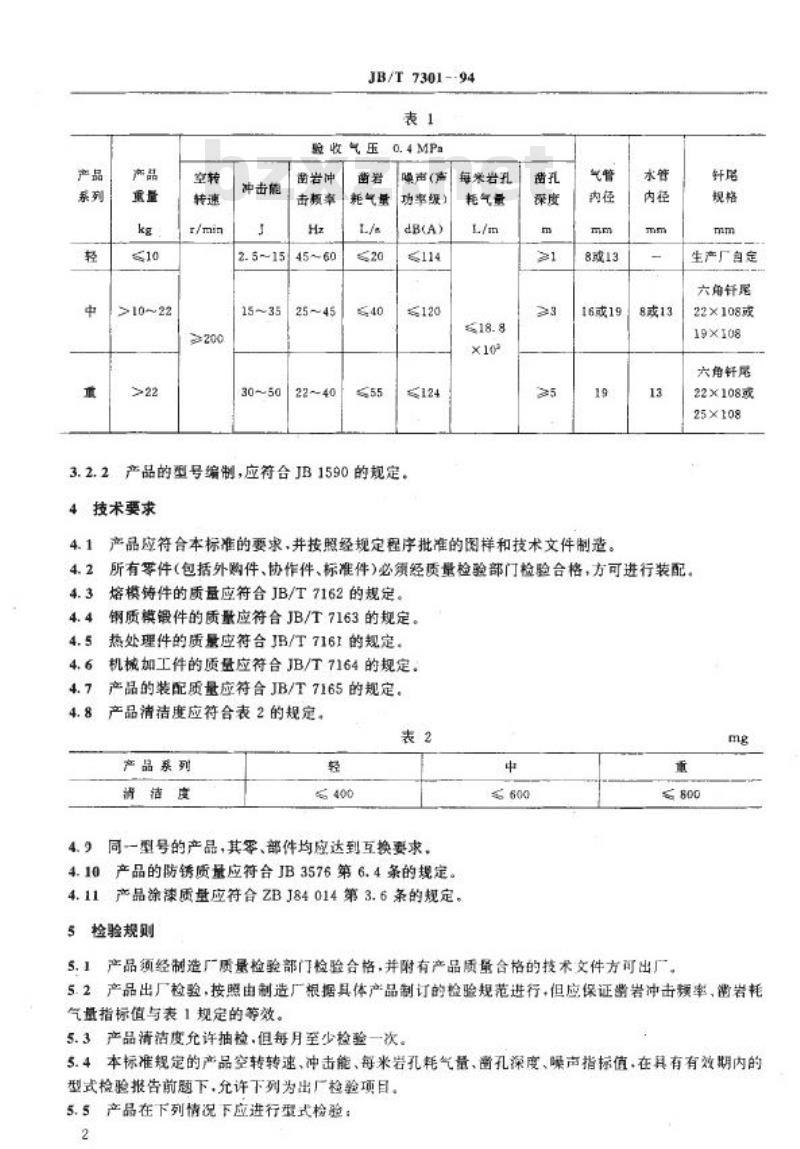

表1
验收气压
雷岩冲
击瓶率
Hz
2.5~15
45~60
15~35
25~45
305022~40
酱岩
0.4MPa
噪声(声
耗气量
L/a
20
640
55
功率级）
dB(A)
≤114
120
124
3.2.2产品的型号编制，应符合JB1590的规定。4技术要求
每米岩孔
耗气量
L/m
$18.8
×102
黄孔
深度
m
1
3
5
气管
内径
mm
8或13
16或19
19
4.1产品应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。水管
内径
mm
8或13
13
轩
规格
mm
生产厂自定
六角针尾
22×108或
19×108
六角轩尾
22X×108或
25×108
4.2所有零件（包括外购件、协作件、标准件)必须经质量检验部门检验合格，方可进行装配。熔模等件的质量应符合JB/T7162的规定，4.3
4.4
4.5
4. 6
4. 7
4.8
钢质模锻件的质量应符合JB/T7163的规定。热处理件的质量应符合JB/T7161的规定。机械加工件的质量应符合JB/T7164的规定。产品的装配质量应符合JB/T7165的规定。产品清洁度应符合表2的规定。
表2
产品系列
清洁度
轻
400
4.9同一型号的产品，其零、部件均应达到互换要求，4.10产品的防锈质量应符合JB3576第6.4条的规定。4.11产品涂漆质量应符合ZBJ84014第3.6条的规定。5检验规则
中
≤600
重
800
5.1产品须经制造厂质景检验部门检验合格，并附有产品质量合格的技术文件方可出厂mg
5.2产品出厂检验，按照由制造厂根据具体产品制订的检验规范进行，但应保证凿岩冲击频率，密岩耗气量指标值与表1规定的等效。
5.3产品清洁度允许抽检，但每月至少检验一次。5.4本标准规定的产品空转转速、冲击能、每米岩孔耗气量、孔深度、噪声指标值.在具有有效期内的型式检验报告前题下，允许下列为出厂检验项目。5.5产品在下列情况下应进行型式检验：2
a.
b.
e
d.
JB/T7301-94

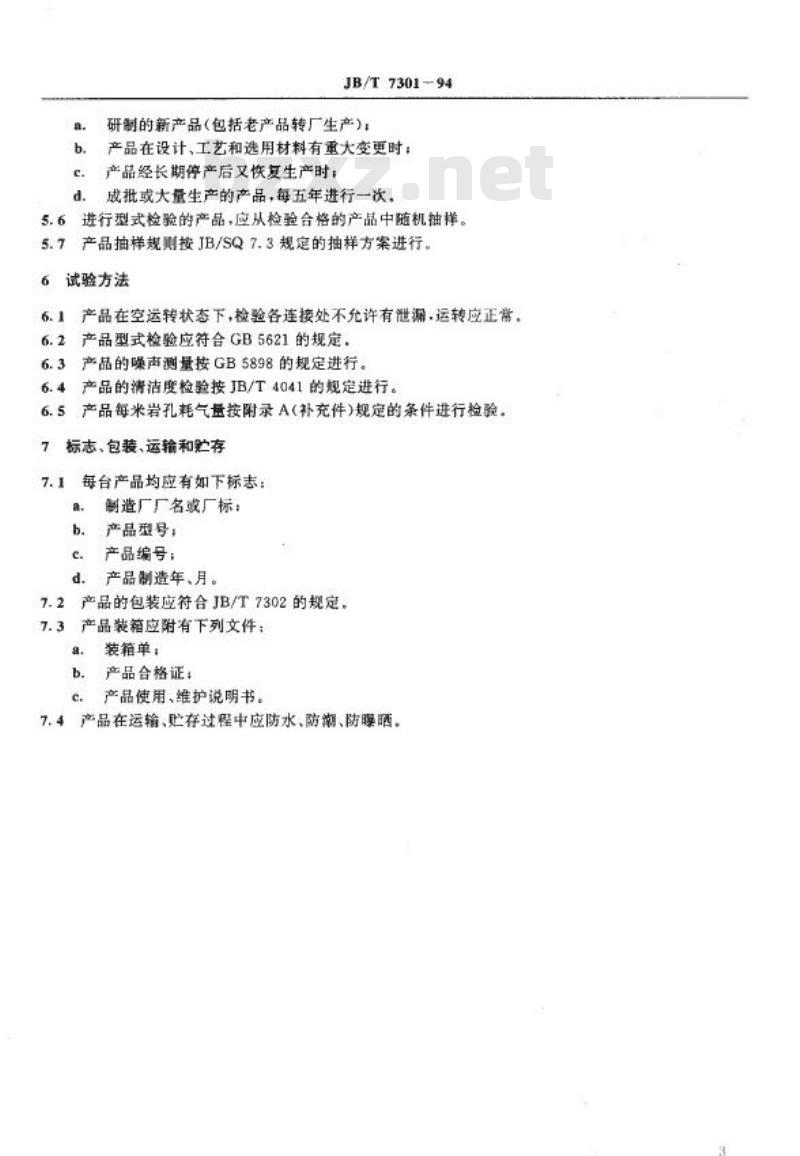

研制的新产品（包括老产品转厂生产）；产品在设计、工艺和选用材料有重大变更时：产品经长期停产后又恢复生产时；成批或大量生产的产品，每五年进行一次，5.6进行型式检验的产品，应从检验合格的产品中随机抽样。5.7产品抽样规则按JB/SQ7.3规定的抽样方案进行6试验方法
6.1产品在空运转状态下，检验各连接处不允许有泄漏.运转应正常。6.2产品型式检验应符合GB5621的规定。6.3产品的噪声测量按GB5898的规定进行。6.4产品的清洁度检验按JB/T4041的规定进行。6.5产品每米岩孔耗气量按附录A(补充件)规定的条件进行检验。7
标志、包装、运输和贮存
7.1
每台产品均应有如下标志：
a.
b.
c.
d.
制造厂厂名或厂标：
产品型号：
产品编号：
产品制造年、月。
7.2产品的包装应符合JB/T7302的规定。7.3产品装箱应附有下列文件：
a，装箱单：
b.
c.
产品合格证
产品使用、维护说明书。
7.4产品在运输、贮存过程中应防水、防潮、防曝晒。A1
JB/T730194

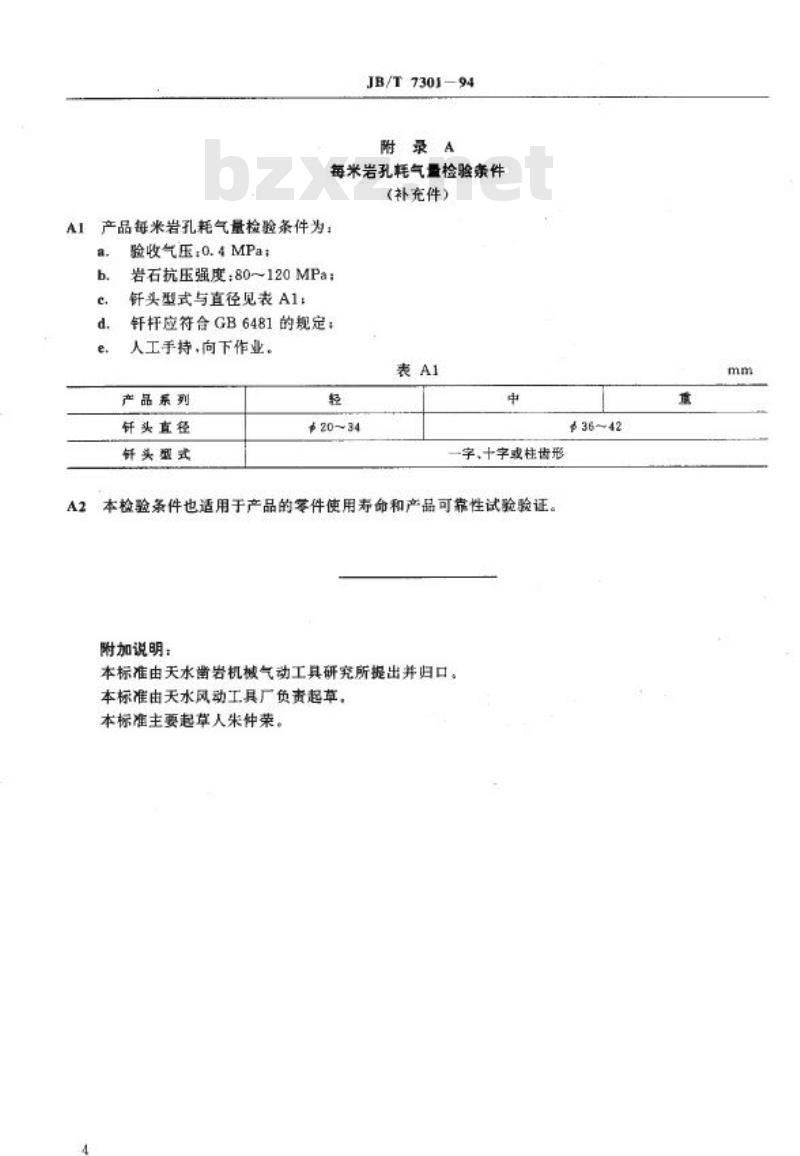

附录A
每米岩孔耗气量检验索件
(补充件）
产品每米岩孔耗气量检验条件为：a.
b.
e
d.
e.
验收气压：0.4MPa
岩石抗压强度：80~120MPa；
钎头型式与直径见表A1：
钎杆应符合GB6481的规定；
人工手持，向下作业。
表A1
产品系列
针头直径
钎头型式
轻
+20~34
中
一字、十字或柱齿形
本检验条件也适用于产品的零件使用寿命和产品可靠性试验验证，A2
附加说明：
本标准由天水凿岩机械气动工具研究所提出并归口。本标准由天水风动工具厂负责起草，本标准主要起草人朱仲荣，
#36~42
重
mm
