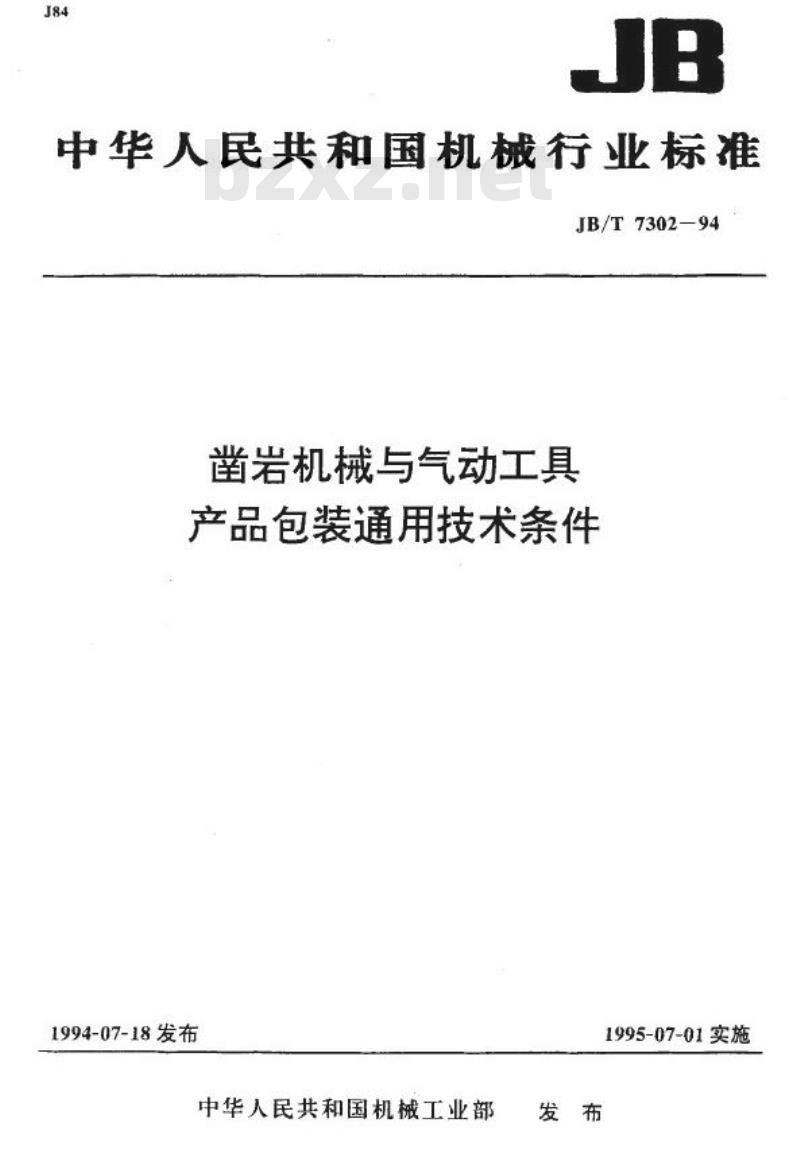

【机械行业标准(JB)】 凿岩机械与气动工具 产品包装

J84
JB
中华人民共和国机械行业标准
JB/T7302-94
岩机械与气动工具
产品包装通用技术条件
1994-07-18发布
中华人民共和国机械工业部
1995-07-01实施
发布

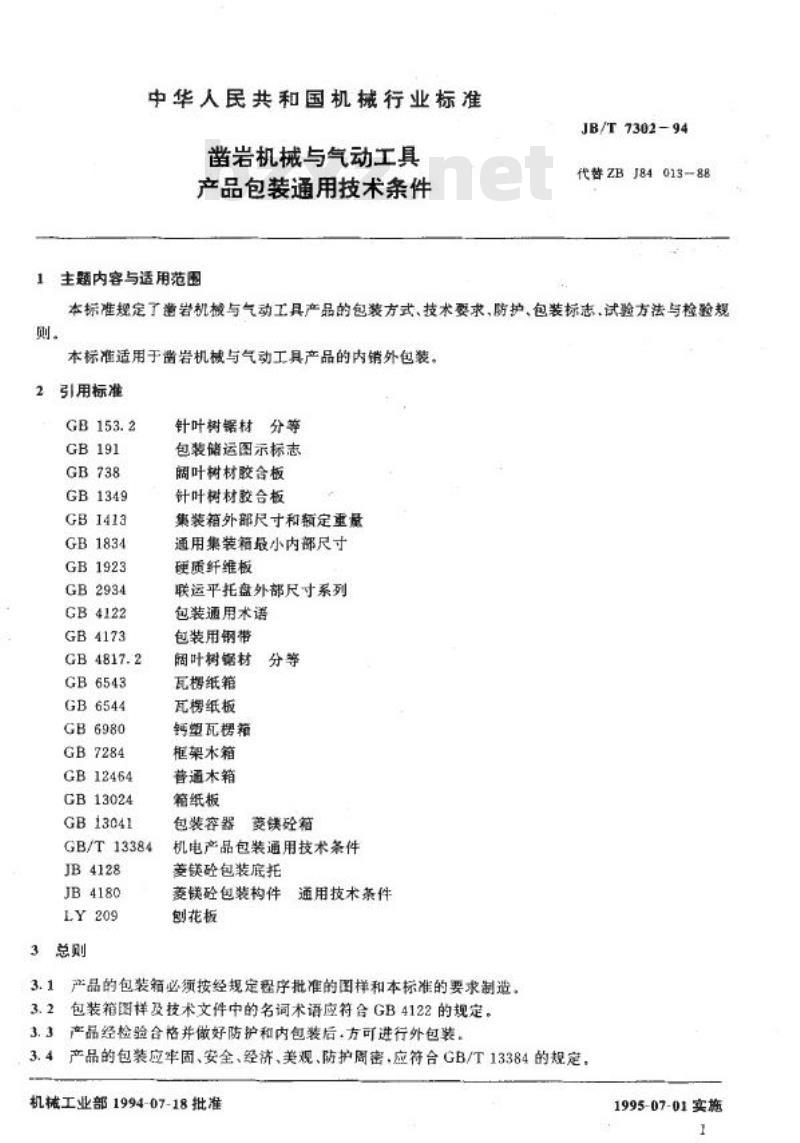

中华人民共和国机械行业标准
凿岩机械与气动工具
产品包装通用技术条件
1主题内容与适用范
JB/T 730294
代警ZBJ84013-88
本标准规定了凿岩机被与气动工具产品的包装方式、技术要求，防护、包装标志、试验方法与检验规则。
本标准适用于凿岩机被与气动工具产品的内销外包装。2引用标准
GB153.2
GB191
GB738
GB1349
GB I413
GB1834
GB1923
GB2934
GB4122
GB4173
GB4817.2
GB6543
GB 6544
GB6980
GB7284
GB12464
GB13024
GB13041
GB/T 13384
JB4128
JB4180
LY209
3
总则
针叶树锯材分等
包装储运图示标志
阔叶树材胶合板
针叶树材胶合板
集装箱外部尺寸和额定重量
通用集装箱最小内部尺寸
硬质纤维板
联运平托盘外部尺寸系列
包装通用术诺
包装用钢带
阔叶树锯材
瓦楞纸箱
瓦楞纸板
钙塑瓦楞箱
框架木箱
普通木箱
箱纸板
分等
包装容器菱镁砼箱
机电产品包装通用技术条件
菱镁砼包装底托
菱镁砼包装构件
通用技术条件
刨花板
3.1
产品的包装箱必须按经规定程序批准的国样和本标准的要求制造。3.2包装箱图样及技术文件中的名词术语应符合GB4122的规定。3.3产晶经检验合格并做好防护和内包装后.方可进行外包装。3.4产品的包装应牢固、安全、经济、美观、防护周密，应符合GB/T13384的规定，机械工业部1994-07-18批准
1995-07-01实施
1
JB/T 7302-94

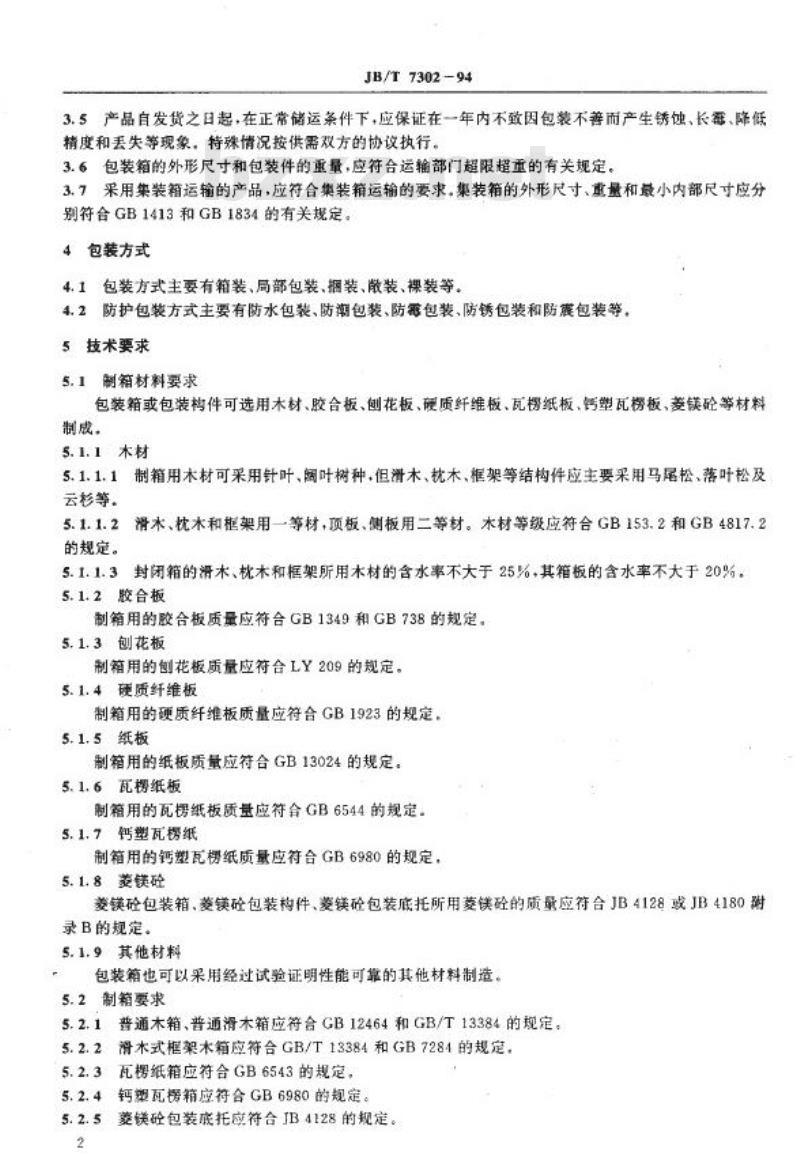

3.5产品自发货之日起，在正常储运条件下，应保证在一年内不致因包装不善而产生锈蚀、长每、降低精度和丢失等现象，特殊情况按供需双方的协议执行。3.6包装箱的外形尺寸和包装件的重量，应符合运输部门超限超重的有关规定。3.7采用集装箱运输的产品，应符合集装箱运辅的要求.集装箱的外形尺寸、重量和最小内部尺寸应分别符合GB1413和GB1834的有关规定。4包装方式
4.1包装方式主要有箱装、局部包装、捆装、散装、裸装等。4.2防护包装方式主要有防水包装、防潮包装、防需包装、防锈包装和防震包装等。5技术要求
5.1制箱材料要求
包装箱或包装构件可选用木材、胶合板、刨花板、硬质纤维板、瓦楞纸板、钙塑瓦榜板、菱镁砼等材料制成。
5.1.1木材
5.1.1.1制箱用木材可采用针叶、阔叶树种.但滑木、枕木、框架等结构件应主要采用马尾松、落叶松及云杉等。
5.1.1.2滑水、枕木和框架用一等材，顶板、侧板用二等材。木材等级应符合GB153.2和GB4817.2的规定。
5.1.1.3封闭箱的滑木、枕木和框架所用木材的含水率不大于25%，其箱板的含水率不大于20%，5.1.2胶合板
制箱用的胶合板质量应符合GB1349和GB738的规定。5.1.3刨花板
制箱用的刨花板质量应符合LY209的规定。5.1.4硬质纤维板
制箱用的硬质纤维板质量应符合GB1923的规定。5.1.5纸板
制箱用的纸板质量应符合GB13024的规定。5.1.6瓦楞纸板
制箱用的瓦援纸板质量应符合GB6544的规定。5.1.7钙塑瓦楞纸
制箱用的钙塑瓦楞纸质量应符合GB6980的规定，5.1.8美镁砼
菱镁砼包装箱，菱镁砼包装构件、菱镁砼包装底托所用菱镁砼的质量应符合JB4128或JB4180附录B的规定。
5.1.9其他材料
包装箱也可以果用经过试验证明性能可靠的其他材料制造。5.2制箱要求
5.2.1普通木箱、普通滑木箱应符合GB12464和GB/T13384的规定。5.2.2滑木式糖架木箱应符合GB/T13384和GB7284的规定。5.2.3瓦楞纸箱应符合GB6543的规定。5.2.4钙塑瓦楞箱应符合GB6980的规定。5.2.5
菱镁砼包装底托应符合JB4128的规定。2
JB/T7302-94

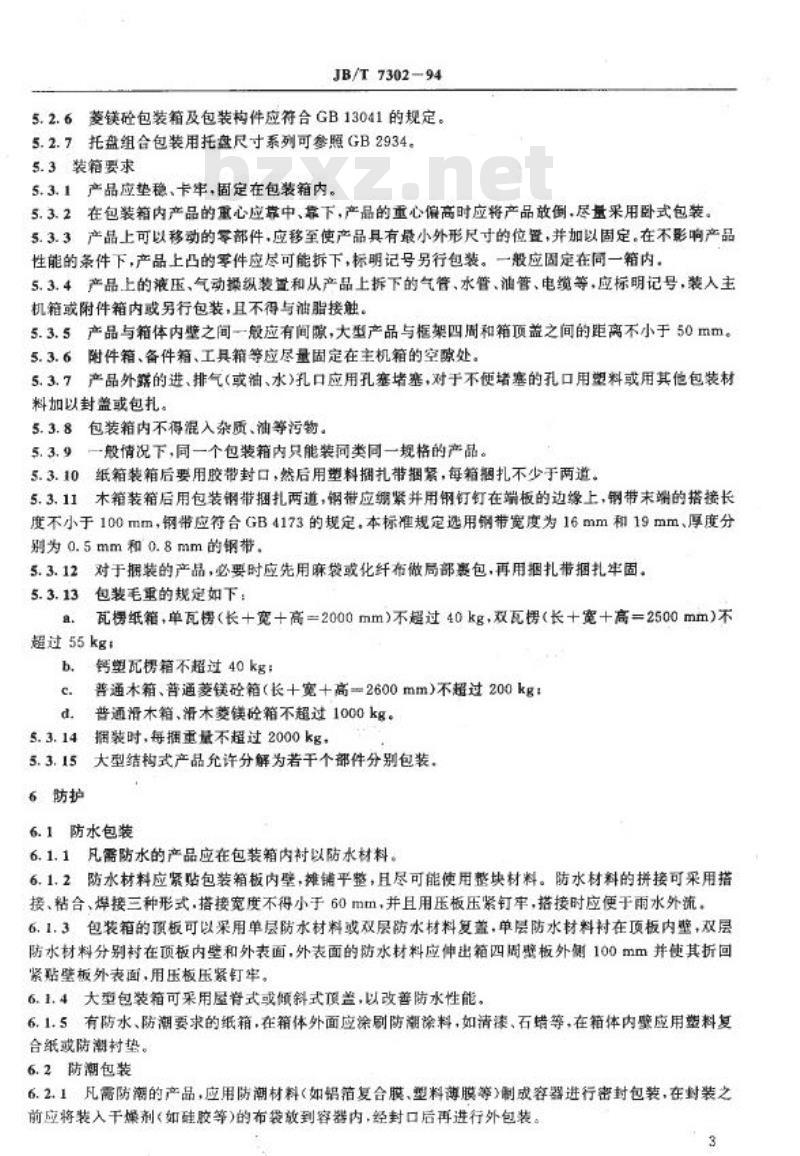

5.2.6菱镁砼包装箱及包装构件应符合GB13041的规定。5.2.7托盘组合包装用托盘尺寸系列可参照GB2934。5.3装箱要求
5.3.1产品应垫稳、卡牢，固定在包装箱内。5.3.2在包装箱内产品的重心应靠中、靠下，产品的重心偏高时应将产品放倒，尽量采用卧式包装。5.3.3产品上可以移动的零部件，应移至使产品具有最小外形尺寸的位置，并加以固定。在不影响产品性能的条件下，产品上凸的零件应尽可能拆下，标明记号另行包装。一般应固定在间一箱内。5.3.4产品上的液压、气动操纵装置和从产品上拆下的气管、水管、油管、电缆等，应标明记号，装入主机箱或附件箱内或另行包装，且不得与油脂接触。5.3.5产品与箱体内壁之间一般应有间隙，大型产品与框架四周和箱顶盖之间的距离不小于50mm。5.3.6附件箱、备件箱、工具箱等应尽量固定在主机箱的空处。5.3.7产品外露的进、排气（或油、水)孔口应用孔塞堵塞，对于不便堵塞的孔口用塑料或用其他包装材料加以封盖或包扎。
5.3.8包装箱内不得混入杂质、油等污物。5. 3. 9
一般情况下，同一个包装箱内只能装同类同一规格的产品。5.3.10纸箱装箱后要用胶带封口，然后用塑料捆扎带捆紧，每箱捆扎不少于两道。5.3.11木箱装箱后用包装钢带捆扎两道，钢带应绷紧并用钢钉钉在端板的边缘上，钢带末端的搭接长度不小于100mm，钢带应符合GB4173的规定，本标准规定选用钢带宽度为16mm和19mm、厚度分别为0.5mm和0.8mm的钢带。
5.3.12对于拥装的产品，必要时应先用麻袋或化纤布做局部裹包再用捆扎带捆扎牢固。5.3.13包装毛重的规定如下：
a.
瓦榜纸箱，单瓦楞（长+宽+高=2000mm）不超过40kg，双瓦楞（长十宽十高=2500mm）不超过55kg#
b.
c.
d.
钙塑瓦楞箱不超过40kg：
普通箱、菩通菱镁砼箱（长十宽+高=2600mm）不超过200kg：普通滑木箱、滑木菱镁砼箱不超过1000kg。捆装时，每播重量不超过2000kg，5.3.14
5.3.15大型结构式产品允许分解为若干个部件分别包装，6防护
6.1防水包装
6.1.1凡需防水的产品应在包装箱内衬以防水材料。6.1.2、防水材料应紧贴包装箱板内壁，摊铺平整，且尽可能使用整块材料。防水材料的拼接可采用措接、粘合、焊接三种形式，搭接宽度不得小于60mm，并且用压板压紧钉牢，搭接时应便于雨水外流。6.1.3包装箱的顶板可以采用单层防水材料或双层防水材料复盖，单层防水材料衬在顶板内壁，双层防水材料分别村在项板内壁和外表面.外表面的防水材料应伸出箱四周壁板外侧100mm并使其折回紧站壁板外表面，用压板压紧钉牢，6.1.4大型包装箱可采用屋资式或倾斜式顶盖，以改善防水性能。6.1.5有防水、防潮要求的纸箱，在箱体外面应涂剧防潮涂料，如清漆、石蜡等，在箱体内壁应用塑料复合纸或防潮村垫。
6.2防潮包装
6.2.1凡需防潮的产品，应用防潮材料（如铝箔复合膜、塑料薄膜等）制成容器进行密封包装，在封装之前应将装入千燥剂(如硅胶等)的布袋放到容器内，经封口后再进行外包装。3
JB/T730294

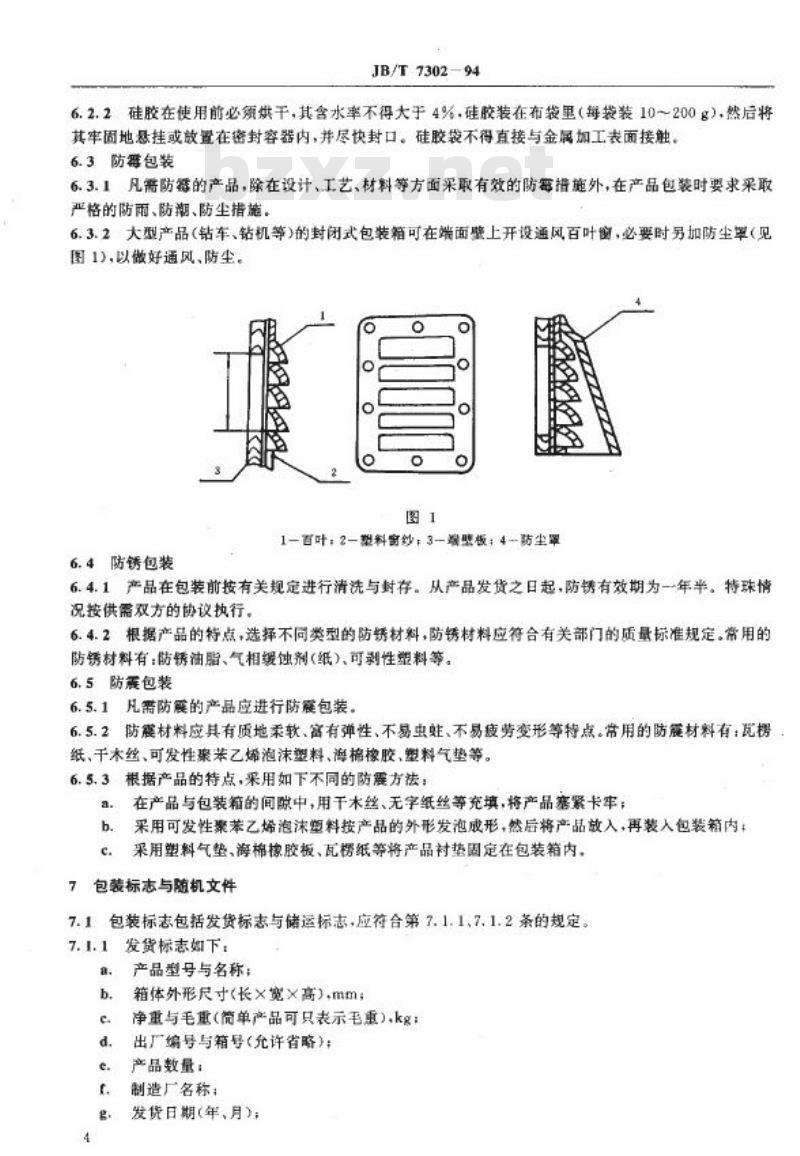

6.2.2硅胶在使用前必须烘，其含水率不得大于4%，硅胶装在布装里（每袋装10～200g），然后将其牢固地悬挂或敏置在密封容器内，并尽快封口。硅胶袋不得直接与金属加工表面接触。6.3防霉包装
6.3.1凡需防特的产品，除在设计、工艺、材料等方面采取有效的防霉措施外，在产品包装时要求采取严格的防雨、防潮、防尘指施。6.3.2大型产品（钻车、钻机等）的封闭式包装箱可在端面壁上开设通风百叶窗，必要时另加防尘罩（见图1)，以做好通风、防尘，
0
o
o
图1
0
1一百叶：2一塑料窗纱：3一整板：4-防尘罩6.4防锈包装
6.4.1产品在包装前按有关规定进行清洗与封存。从产品发货之日起，防锈有效期为一年半。特珠情况按供需双方的协议执行。
6.4.2根据产品的待点，选择不同类型的防锈材料，防锈材料应符合有关部门的质量标准规定。常用的防锈材料有：防锈油脂、气相缓蚀剂（纸）、可剥性塑料等。6.5防震包装
6.5.1凡需防震的产品应进行防震包装。6.5.2防震材料应其有质地柔软、富有弹性、不易虫蛙、不易疲劳变形等特点。带用的防震材料有：瓦拐纸，干木丝、可发性聚苯乙烯泡沫塑料、海棉橡胶、塑料气垫等。6.5.3根据产品的特点，采用如下不同的防震方法：在产品与包装箱的间隙中，用干木丝、无字纸丝等充填，将产品塞紧卡牢；a.
采用可发性聚苯乙烯泡沫塑料按产品的外形发泡成形，然后将产品放入，再装入包装箱内：b.
c.
采用塑料气垫、海棉橡胶板、瓦纸等将产品衬垫固定在包装箱内。包装标志与随机文件
7
7.1
包装标志包括发货标志与储运标志，应符合第7.1.1、7.1.2条的规定。7. 1.1
a.
b.
e
d.
e.
f.
g.
4
发货标志如下：
产品型号与名称：
箱体外形尺寸（长×宽×高），mm；净重与毛重(简单产品可只表示毛重)，kg：出厂编号与箱号(允许省略）：
产品数量：
制造厂名称：
发货日期（年、月）；
h，到站(港）及收货单位：
1.发站(港)及发货单位，
JB/T7302—94
7.1.2包装储运图示标志按GB191的规定正确选用。7.2随机文件应用塑料袋包装好，或用木盒、塑料盒装好后放入包装箱内。7.3产品分箱包装时，箱号用分数表示，分子为箱号，分母为总箱数，主机箱应为第一号箱，箱号和总箱数一律用阿拉伯数字表示。
7.4产品分箱包装时，随机文件应放在第一号箱内，固定在壁板内侧合适的位道上，并注明“随机文件在此\字样。
7.5产品分箱包装时，应在每个包装箱内放一份装箱单，详细填写箱内包装的零部件名称、数量等。7.6箱外文字应使用简化汉字和法定计量单位。7.7大型产品的重心位置应在侧壁上标出，其重心高度不得超过2000mm。7.8喷刷包装标志，一般应采用不退色涂料，凡遇水分解的涂料不得采用。7.9包装标志要准确，清晰，牢固地喷刷在箱体侧（端)面上，在箱体外表面上除涂剧包装标志外，不得有其他污物、油迹等。
7.10包装标志用印剧或漏字板喷剧，7.11对于裸装和散装以及不适于印刷、滞字板喷刷包装标志的产品或包装箱，可将包装标志印刷或喷剧在不易退色且耐用的材料上，将其率固地拴系在产品或包装箱上，包装试验方法与检验规则
8
8.1包装试验
新设计的包装箱或在包装的设计、工艺、材料有较大的改变时，应进行包装箱或包装件试验。8.2包装件
包装件是指已经装入了产品或产品零部件，经过封装的完整包装（本标准专指六面体包装件）。8.3包装试验项目
包装试验项目如下：
瓦纸箱、钙塑瓦榜箱、普通木箱、菱镁砼箱进行堆码试验、跌落试验：a.
b.
普通滑木箱、滑木式菱镁砼箱、散装进行起吊试验：c.裸装进行公路运输试验。
8.4堆码试验
8.4.1瓦榜纸箱、钙塑瓦榜箱试验用空箱，并按包装技术要求进行捆扎，普通菱镁砼箱试验用包装件。8.4.2将被试包装箱置于水平地面上，然后在该箱上放置一载荷平板，其四周伸出箱顶面长度不小于100mm，载荷应均匀加在平板上，所加载荷量（包括载荷平板)按下式计算：F=kH-hw×9.8
h
式中：F一-载荷.N；
H-
堆码高度（根据储运情况，一般不大于2500mm），mm；h--
一包装箱的高度，mm：
W-
一被试包装箱(件）的重量，kg+K在流通期间产品及包装箱的劣变系数.见表1。表1
流通期柯
劣变系数K
G1个月
1.0
>1~3个月
1.2
>3～6个月
1.5
>6个月
2.0
5此内容来自标准下载网
JB/T7302-94
8.4.3加载荷1h后.瓦楞纸箱、钙塑瓦榜箱轻微变形为合格；木箱、菱镁砼箱无明显变形，箱体无破损为合格。
8.5跌落试验
8.5.1包装件重量不超过100kg，吊至规定的高度，自由跌落到水平的混凝土地面或厚板上，连续跌落6次，每次均为包装件底平面着落。8.5.2跌落高度
a.
b.
c.
d.
包装件重量不大于.25kg时，跌落高度为500mm；包装件重量为26～50kg时，跌落高度为400mm；包装件重量为51~75kg时，跌落高度为300mm；包装件重量为76~100kg时，跌落高度为200mm。包装件重量大于100kg时不做跌落试验。8.5.3
8.5.4跌落试验后包装箱无明显破损为合格。8.6堆码试验和跌落试验的判断
堆码试验和跌落试验每批随机抽检2件，其中1件不合格则该类型的包装箱为不合格。8.7起吊试验
8.7.1试验产品重量应在500~5000kg范围内。按起吊位置以正常速度起，在起吊时，使吊绳与箱项水平面之间的夹角为45～50°（见图2)，升至一定高度（一般不低于1500mm）后，以紧急起动、制动方式，上下左右运行后，匀速降至地面，重复3～5次。图2
8.7.2试验后包装应无破损或明显变形为合格8.7.3起吊试验抽检2件，出现1次不合格则该类型包装为不合格，8.8公路运输试验
8.8.1试验产品重量大于5000kg+将产品置于载重汽车的中后部，按产品包装技术要求固定，在三级公路的中级路面上，以25～40km/h的车速行驶200km经运输试验后，局部包整或包装箱无明显破损与变形，箱内的产品无松散、损伤与明是移位为合格。8.8.2公路运输试验只做一次.若不合格则该包装判为不合格。附加说明：
本标准由天水凿岩机械气动工具研究所提出并归口。本标准由天水风动工具厂负责起草。本标准主要起草人韩宝成、间国瑞。6
