【机械行业标准(JB)】 工程机械用工作小时表

P97
JB

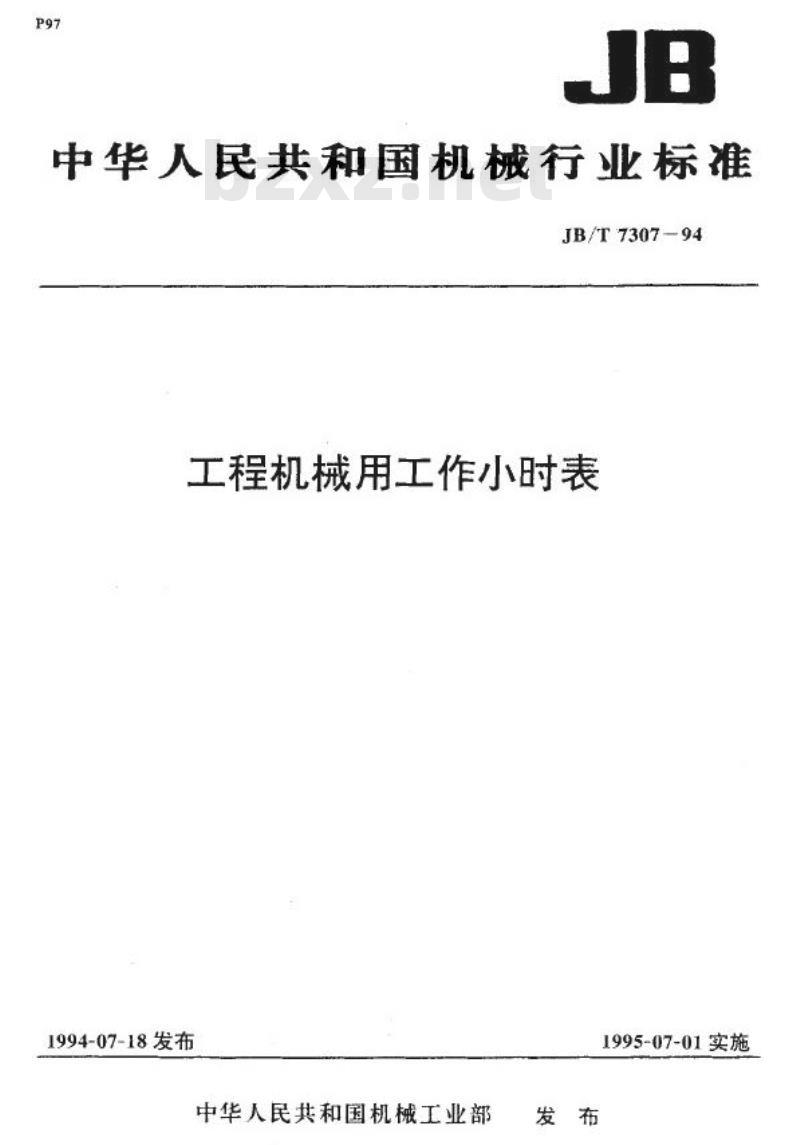

中华人民共和国机械行业标准
JB/T730794
工程机械用工作小时表
1994-07-18发布
中华人民共和国机械工业部
1995-07-01实施
发布

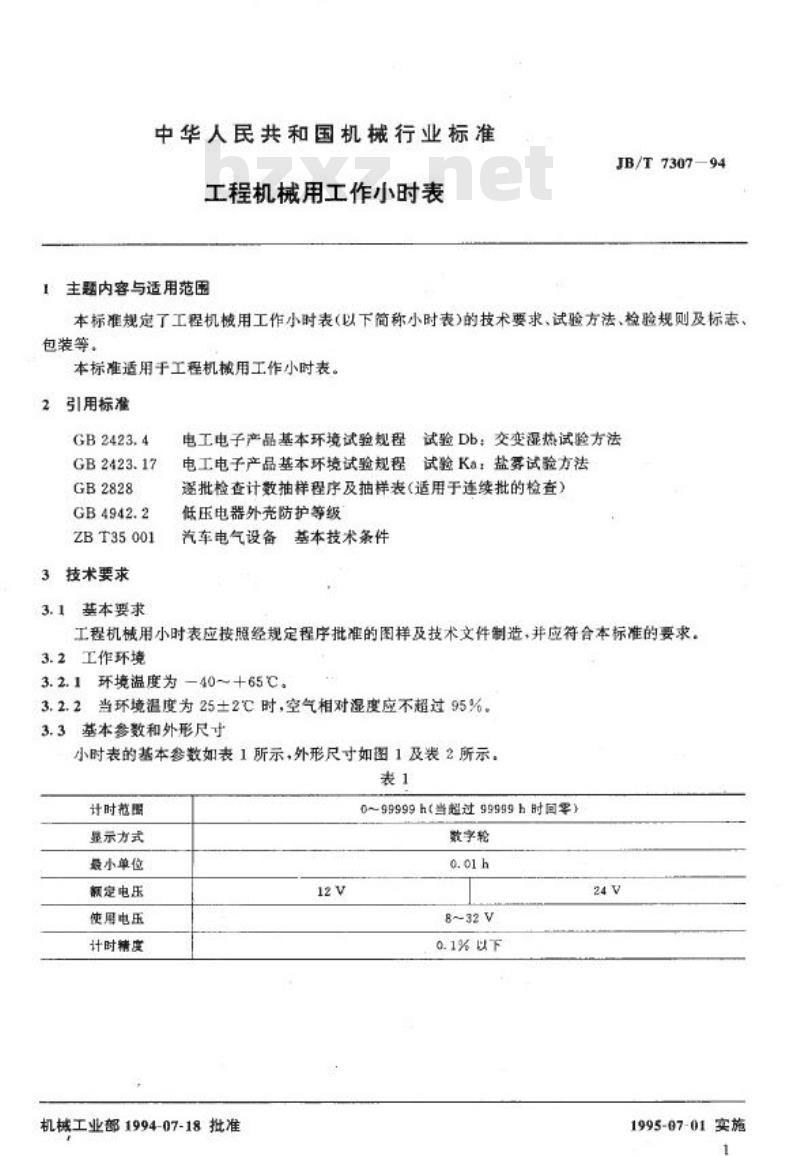

中华人民共和国机械行业标准
工程机械用工作小时表
主题内容与适用范围
JB/T7307—94
本标准规定了工程机械用工作小时表（以下简称小时表)的技术要求、试验方法、检验规则及标志、包装等。
本标准适用于工程机械用工作小时表。2
引用标准
GB2423.4
GB2423.17
GB2828
GB 4942.2
ZBT35001
3技术要求
3.1基本要求
电工电子产品基本环境试验规程试验Db：交变湿热试验方法电工电子产品基本环境试验规程试验Ka：盐雾试验方法遥批检查计数抽样程序及抽样表（适用于连续批的检查）低压电器外壳防护等级
汽车电气设备基本技术条件
工程机械用小时表应接照经规定程序批准的图样及技术文件制造，并应符合本标准的要求。3.2工作环境
3.2.1环境温度为-40~+65C。
3.2.2当环境温度为25±2C时，空气相对湿度应不超过95%。3.3基本参数和外形尺寸
小时表的基本参数如表1所示，外形尺寸如图1及表2所示。表1
计时范围
显示方式
最小单位
额定电压
使用电压
计时精度
机械工业部1994-07-18批准
12 V
0~99999h（当超过99999h时回零）数字轮
0.01 h
24 V
8~32V
0.1%以下
1995-07-01实施
1
3.4表面质量
D
L
列
oe
求
o

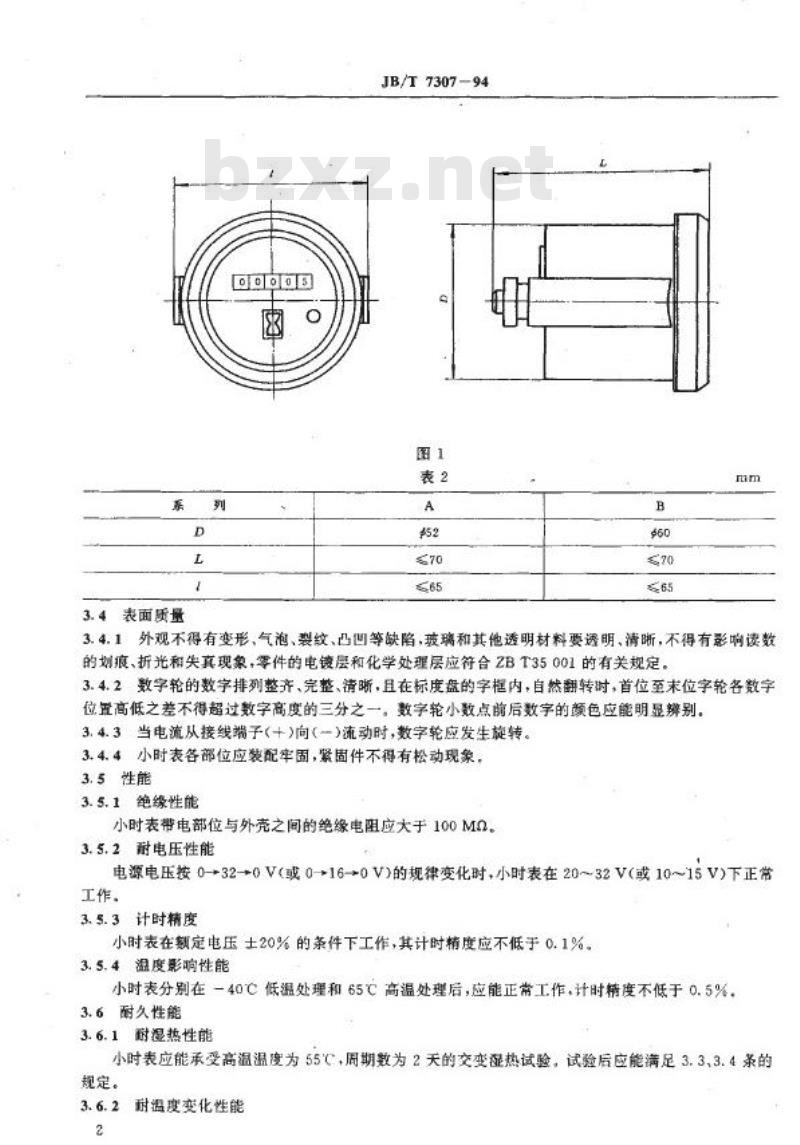

JB/T7307-94
图1
表2
A
452
≤70
≤65
$60
≤70
65
mm
3.4.1外观不得有变形、气泡、裂纹、凸凹等缺陷，玻璃和其他透明材料要透明、清晰，不得有影响读数的划痕、折光和失真现象，零件的电镀层和化学处理层应符合ZBT35001的有关规定。3.4.2数字轮的数字排列整齐、完整、清晰，且在标度盘的字框内，自然翻转时，首位至末位字轮务数字位置高低之差不得超过数字高度的三分之一。数字轮小数点前后数字的颜色应能明显辨别。3.4.3当电流从接线端子(+）向（-）流动时，数字轮应发生旋转。3.4.4小时表各部位应装配牢固，紧固件不得有松动现象，3.5性能
3.5.1绝缘性能
小时表带电部位与外壳之间的绝缘电阻应大于100MQ。3.5.2耐电压性能
电源电压按0+32→0V(或0→16-+0V)的规律变化时，小时表在20~32V(或10~15V)下正常工作。
3.5.3计时精度
小时表在额定电压土20%的条件下工作，其计时精度应不低于0.1%。3.5.4温度影响性能
小时表分别在一40℃低温处理和65℃高温处理后，应能正常工作，计时精度不低于0.5%。3.6耐久性能
3.6.1耐混热性能
小时表应能承受高温温度为55C，周期数为2天的交变湿热试验，试验后应能满足3.3，3.4条的规定。
3.6.2耐温度变化性能
2
求。

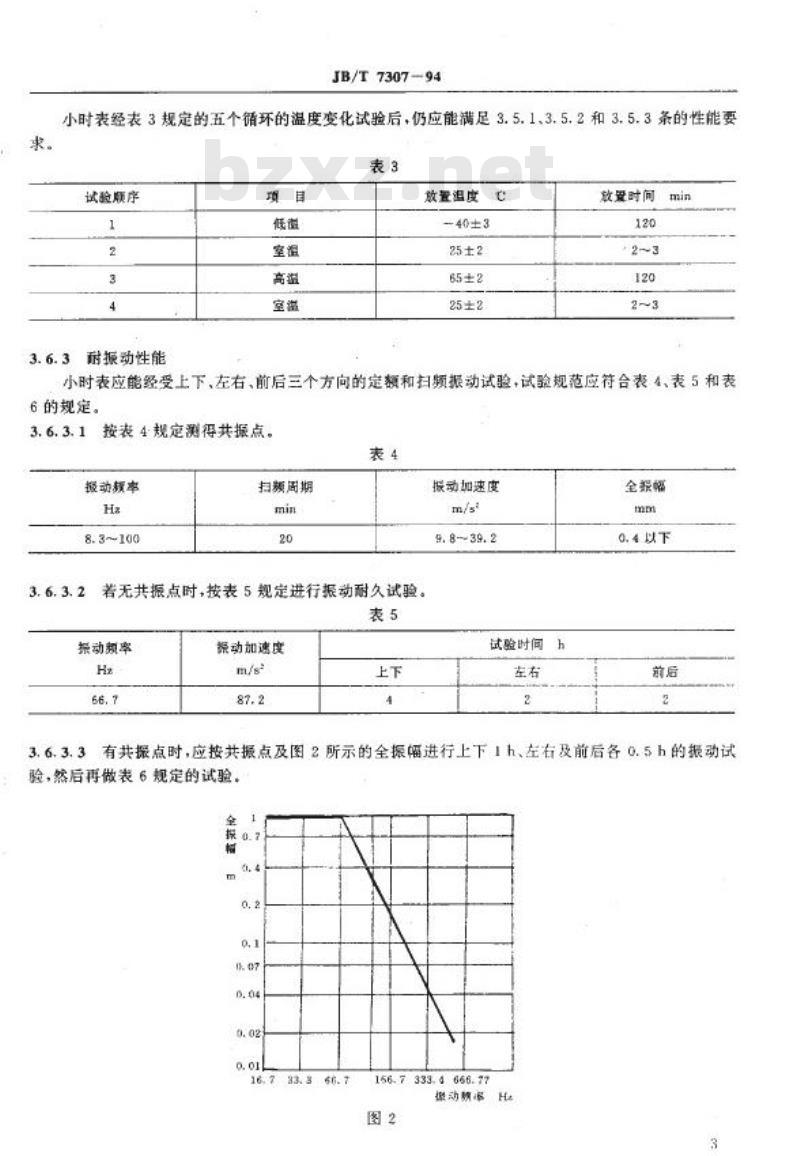

JB/T7307—94
小时表经表3规定的五个循环的温度变化试验后，仍应能满足3.5.1、3.5.2和3.5.3条的性能要表3
试验顺序
1
2
8
4
3.6.3耐振动性能
项目
低鼠
室温
高盗
室谨
效置温度
-40±3
25±2
65±2
25±2
放爱时间min
120
· 2~3
120
2~3
小时表应能经受上下，左右、前后三个方向的定额和扫频振动试验，试验规范应符合表4、表5和表6的规定。
按表4·规定测得共振点。
3.6.3.1
表4
报动额率
Hz
8.3~100
3. 6. 3. 2
扫频周期
min
20bZxz.net
若无共振点时，按表5规定进行振动耐久试验。表5
报动频率
Hz
66. 7
娠动加速度
m/g*
87.2
上下
4
摄动加速度
m/si
9.839. 2
试验时间h
左右
2
全报幅
mm
0.4以下
前后
2
3.6.3.3有共振点时，应按共振点及图2所示的全振幅进行上下1h、在右及前后各0.5h的振动试验，然后再做表6规定的试验
全
报.7
o.
0. 2
0.1
0. 07
0. 04
0. 02
0.01
16.733.866.7
156.7333.4 666.77
操动额率Ht
图2
3
报动额率
H2
66.7
据动加速度
m/st
87.2

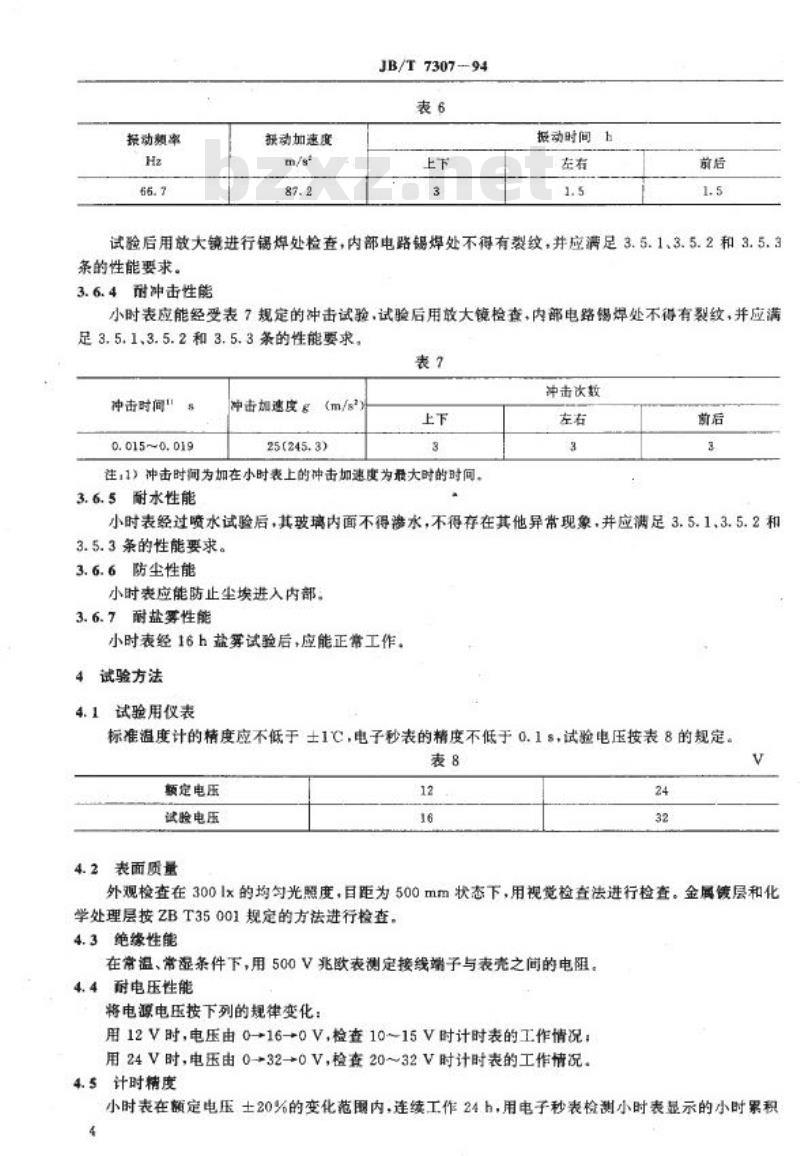

JB/T 7307--94
表6
上下
3
振动时间b
左右
1.5
前后
1.5
试验后用放大镜进行焊处检查，内部电路锡焊处不得有裂纹，并应满足3.5.1、3.5.2和3.5.3条的性能要求。
3.6.4耐冲击性能
小时表应能经受表7规定的冲击试验，试验后用放大镜检查，内部电路锡焊处不得有裂纹，并应满足3.5.1、3.5.2和3.5.3条的性能要求。表7
冲击时间5
0.015~0.019
冲击如速度g（m/s
25(245.3)
上下
3
注：1）冲击时间为加在小时表上的神击加速度为最大时的时间。3.6.5耐水性能
冲击次数
左右
3
前后
3
小时表经过喷水试验后，其玻璃内面不得渗水，不得存在其他异常现象，并应满足3.5.1、3.5.2和3.5.3条的性能要求。
3.6.6防尘性能
小时表应能防止尘埃进入内部：3.6.7耐盐雾性能
小时表经16h盐雾试验后，应能正常工作。4试验方法
4.1
试验用仪表
标准温度计的精度应不低于士1℃，电子秒表的精度不低于0.1s，试验电压技表8的规定。8
额定电压
试验电压
4.2表面质量
12
16
24
32
外观检查在300Ix的均匀光照度，目距为500mm状态下，用视觉检查法进行检查。金展债层和化学处理层按ZBT35001规定的方法进行检查。4.3绝缘性能
在常温、常湿条件下，用500V兆欧表测定接线端子与表壳之间的电阻。4.4
耐电压性能
将电源电压接下列的规律变化：用12V时，电压由0+16→0V，检查10~15V时计时表的工作情况：用24V时，电压由0→32→0V，检查20～32V时计时表的工作情况。4.5计时精度
小时表在额定电压土20%的变化范围内，连续工作24h，用电子秒表检测小时表显示的小时累积4
误差。
4.6温度影响试验
JB/T 7307—94
首先在常温下检验小时表的指示值，然后将小时表按正常安装状态放入高温（及低温)箱中，箱内的温度与室内相同，再将箱内溢度升至（及降至）65C（及一40℃）.接通电源保温2h，切断电源将小时表取出箱外，在2min内检查其指示值，由此得出高温或低温与常温之间指示值的差值。4.7耐湿热试验
按GB2423.4及本标准3.6.1条的规定。4.8温度变化试验
试验时，将小时表放入一40℃的低温箱内放置2h后取出，在室温下放置2～3min，然后将小时表再放入65C的高温箱内放置2h后取出，在室温下放置2～3min（如果用自动两箱试验设备，可以少于30s，无需在室温下放置），上述过程构成一个循环，试验五个循环结束。试验箱在放入小时表后的12min内应能恢复到小时表放入前的调准温度。试验后，小时表在常温、常压、常湿条件下放置4h后，再按3.5.3条进行检验。4.9耐报动性
将小时表按正常工作状态安装在振动试验台上，按本标准3.6.3条规定进行定频和扫频振动.试验后小时表在标准环境中放置不少于4h，再按3.5.1、3.5.2和3.5.3条检验，4.10冲击试验
小时表的冲击性能检验按表7的规定，以包装状态在冲击试验台上进行，试验电压按表8的规定，试验后再按3.5.1、3.5.2和3.5.3条进行检验。4.11耐水性能试验
按GB4942.2规定的IPX4的试验方法和条件进行，喷水时间为30min，然后再按3.5.1、3.5.2和3.5.3条进行检验
4.12防尘性能试验
4.12.1试验应在长、宽、高各为900～1200mm的密闭箱内进行，箱内除必需的试样装夹装置外，不得有阻碍灰尘自由飞扬的装置，灰尘落下应能聚集在吹气孔附近。4.12.2试验条件按表9的规定，试样离开箱壁150mm以上在箱内注入普通硅酸盐水泥5kg，然后在每15min内喷射10s的空气，使尘埃在箱内扩散成均匀状态，试验进行8h为止，试验后，用目视、手感检验小时表内有无尘埃。
表9
灰尘
普通硅酸盐水泥5kg
5检验规则
5.1出厂检验
环境温度
c
20±15
相对湿度
%
45~85
扬尘控制
每隔15min吹气10s
寄度
mg/m
6000以上
试验时间
h
8
5.1.1小时表须经制造厂质量检验部门检验合格后方能出厂，检验项目包括3.4条及3.5.1、3.5.2和3.5.3条。
5.1.2出厂检验应按GB2828的规定，采用正常检查一次抽样方案，一般检查水平1，一般情况下检验批量为91～150合格质量水平按表10的规定或由供雷双方商定。5
分类
A
B
c
JB/T 7307--94
表10
检验项目
计时精度
绝缘性能
耐电压性能
表面质量
AQL
0. 65
2.5
6. 5
在检查中，如每项的不合格数均等于或小于相应的合格判定数A，则接收该批产品，否则逐件5.1.3
检查。
5.2型式检验
5.2.1做型式检验的小时表应从出厂检验合格的间一批小时表中抽取，抽取的数量不得少手9只，先按出厂检验项目进行复检，复检合格后将产品平均分成3组。5.2.2每组检验的项目按表11的规定。表11
组别
项目
第一组
报动试验
遵度变化试验
第二组
鼠度影响试验
冲击试验
耐湿热性能
第三组
耐水性能
防尘性能
盐募试验
5.2.3在试验中，如有一个项目不合格时，允许重新抽取加倍数量的产品，就该不合格项目进行复查。如仍有不合格时，则该批产品判为不合格。6标志、包装、运输和贮存
每只小时表上应标明制造厂名称、产品型号、额定工作电压，6.1
6.2每只小时表用塑料薄膜包好再装入泡沫包装盒内，包装盒外表面应标明：a.
b.
c.
制造厂名称与厂址；
产品名称、产品型号：
数量和出厂年、月。
将包装盒装入有保护性填充物的包装箱内，包装箱外壁应标明：6.3
a.
b.
a.
收货单位名称和地址：
产品名称，规格及数量：
发货单位名称和地址；
“防压”、“防露”、“防淋”、“小心轻敬”等标记。6.4
随回装箱的文件应有产品出厂合格证和产品说明书，6.5装箱的小时表应在通风，千燥的室内，贮存期为一年（从制造厂入库日期算起），在贮存期满一年时，小时表仍应符合本标准的规定。保用期
T
小时表在用户正常使用和维护条件下、自变货之日起（以发货单日期为准)12个月内.如固制造不良而发生损坏或不能正常工作时.制造应负责免费修理或更换。6
附加说明：
JB/T7307-94
本标准由机械工业部天津工程机械研究所提出并归口。本标准由天津工程机械研究所、泰州市科技实验工厂负责起草。本标准主要起草人杨承珊、褚峻敏。
