【国家标准(GB)】 钛铁化学分析方法 重量法测定硅量

中华人民共和国国家标准
钛铁化学分析方法
重量法测定硅量
Methods for chemical analysis of ferrotitaniumThe grarimetric method for the determinationof silicon content
本标准适用于钛铁中硅量的测定。测定范围：1.00～6,00%。UDC 669.15'295
1543.21 :546
GB 4701.2—84
本标准遵守GB1467一78《冶金产品化学分析方法标准的总则及：般规定》。1方法提要
试样以硫酸和盐酸溶解，以过氧化氢氧化，将溶液蒸发至旨硫酸烟，使硅酸脱水，过滤后灼烧成二氧化硅。然后用硫酸和氢氟酸处理，使硅呈四氟化硅逸出，出氢氟酸处前后的质量差，计算硅的含量。
2试剂
2.1盐羧（比重1.19)。
2.2氨氟酸（比重1.15）。
2.3过氧化氢（比重1.1)。
2.4硫酸（1+1）。
2.5 硫酸（1 + 4)。
2.6洗涤液，移取20ml盐酸（2.1）于960ml水中，混勾后，加人20ml过氧化氢（2.3），混匀。3试样
试样应通过0.125mm筛孔。
4分析步骤
4.1试样量
称取1.0000g试样。
4.2空白试验
随同试样做空白试验。
4.8测定
4.3.1将试样（4.1）置于500ml烧杯出，加人100ml硫酸（2.5），然后分次缓慢加人30ml盐酸（2.1)，盖上表Ⅲ，加热至试样全部溶解，取下冷却，缓慢加人10mi过氧化氢（2.3）使钛等氧化，加热冒硫酸烟约5min，取下销冷。4.3.2加人20ml盐酸（2.1）及200ml热水，加热溶解可溶性盐类，煮沸1min，取下立即以中速定量滤纸过滤，用擦棒将附在烧杯壁上的沉淀擦净，首先用温洗涤液（2.6）洗净烧杯，并将沉淀及滤纸洗涤至无过钛酸颜色，再以温水洗涤至中性。4.3.3将滤液及洗液（4.3.2）在低温加热至冒硫酸烟约5mjn，取下稍冷。以下按4.3.2款进行。国家标准局1984-10-04发布
1985-09-01实施
GB 4701.2—84

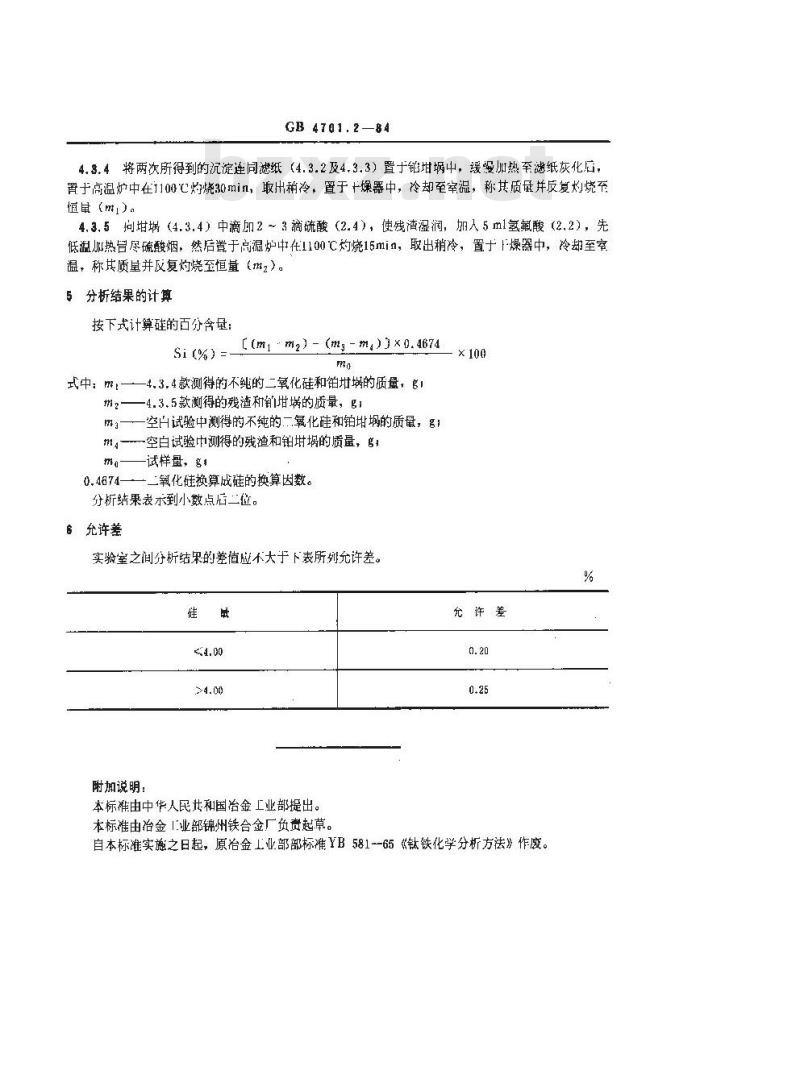

4.3.4将两次所得到的沉淀连同滤纸（4.3.2及4.3.3）置于铝埚中，缓漫加热至滤纸灰化后，置于高温炉中在1100℃灼烧30min，取出稍冷，置于十燥器中，冷却至室温，称其质量并反复灼烧至恒鼠（m）。
4.3.5拘（4.3.4）中滴加2~3滴硫酸（2.4），使线渣湿润，加入5ml氢躯酸（2.2），先低温加热尽硫酸烟，然后置于高温炉中在1100℃灼烧15min，取出稍冷，置于下燥器中，冷却至室温，称其质量并反复灼烧至恒量（m2）。5分析结果的计算
按下式计算硅的百分含量：
si(%) =-
[(mi -m2) -(mg -m,)]x0.4674
式中：ml———4.3.4款测得的不纯的二氧化硅和铂埚的质量，glm
-4.3.5款测得的残渣和销埚的质量，g；一空白试验中测得的不纯的二氧化硅和铂的质量，g：m此内容来自标准下载网
m.—空白试验中测得的残渣和铂埚的质量，gi一试样量，g
一二氧化硅换算成硅的换算因数。分析结果表示到小数点后二位。6允许差
实验室之间分析结果的差值应不大于下表所列允许差。硅
附加说明：
本标准由中华人民共和国冶金工业部提出。本标准由冶金1业部锦州铁合金厂负贵起草。×100
允许差
自本标准实施之日起，原冶金工业部部标准YB581-65《钛铁化学分析方法》作废。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
