【商业标准】 平转白米分离筛通用技术条件

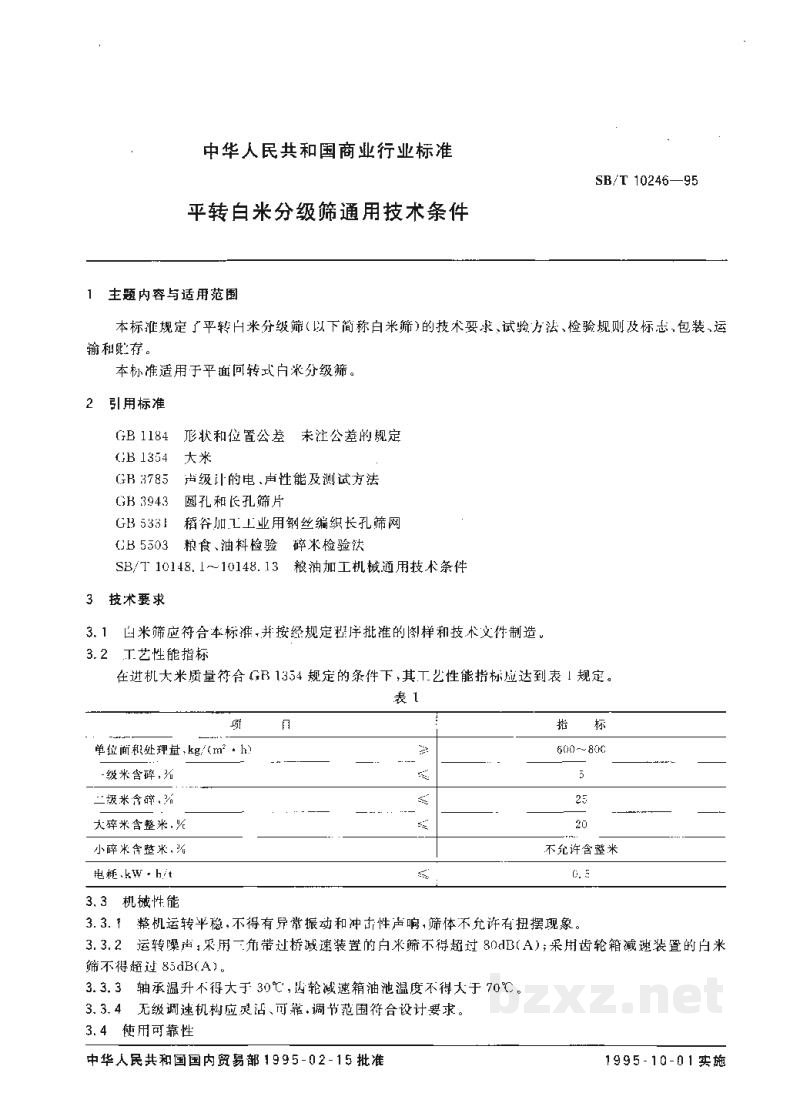

中华人民共和国商业行业标准

SB/T 10246—95

平转白米分级筛通用技术条件

1 主题内容与适用范围

本标准规定了平转白米分级筛（以下简称白米筛）的技术要求、试验方法、检验规则及标志、包装、运输和贮存。

本标准适用于平面回转式白米分级筛。

2 引用标准

• GB 1184 形状和位置公差 未注公差的规定
• GB 1354 大米
• GB 3785 声级计的电、声性能及测试方法
• GB 3943 圆孔和长孔筛片
• GB 5331 稻谷加工工业用钢丝编织长孔筛网
• GB 5503 粮食、油料检验 碎米检验法
• SB/T 10148.1~10148.13 粮油加工机械通用技术条件

3 技术要求

3.1 白米筛应符合本标准，并按经规定程序批准的图样和技术文件制造。

3.2 工艺性能指标

在进料大米质量符合 GB 1354 规定的条件下，其工艺性能指标应达到表 1 规定。

表 1

3.3 机械性能

3.3.1 整机运转平稳，不得有异常振动和冲击性声响，筛体不允许有扭摆现象。

3.3.2 运转噪声：采用三角带过桥减速装置的白米筛不得超过 80dB(A)；采用齿轮箱减速装置的白米筛不得超过 85dB(A)。

3.3.3 轴承温升不得大于 30℃，齿轮减速箱油池温度不得大于 70℃。

3.3.4 无级调速机构应灵活、可靠，调节范围符合设计要求。

3.4 使用可靠性

产品使用可靠性不低于98%。

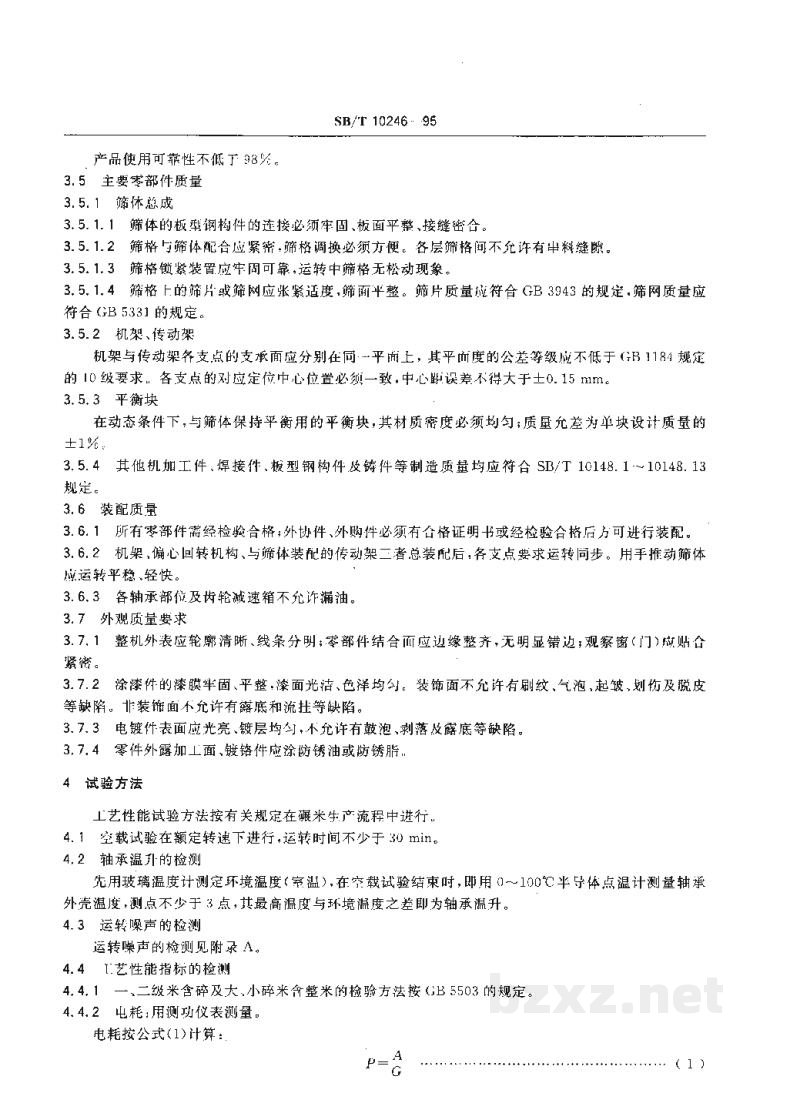

3.5 主要零部件质量

3.5.1 筛体总成

3.5.1.1

筛体的板型钢构件的连接必须牢固，板面平整、接缝密合。

3.5.1.2

筛格与筛体配合应紧密，筛格调换必须方便。各层筛格间不允许有串料缝隙。

3.5.1.3

筛格锁紧装置应牢固可靠，运转中筛格无松动现象。

3.5.1.4

筛格上的筛片或筛网应张紧适度，筛面平整。筛片质量应符合GB 3943的规定，筛网质量应符合GB 5381的规定。

3.5.2 机架、传动架

机架与传动架各支点的支承面应分别在同一平面上，其平面度的公差等级应不低于GB 1184规定的10级要求。各支点的对应定位中心位置必须一致，中心距误差不得大于±0.15mm。

3.6 平衡块

在动态条件下，与筛体保持平衡用的平衡块，其材质密度必须均匀；质量允差为单块设计质量的±1%。

3.5.4 其他机加工件、焊接件、板型钢构件及铸件等制造质量均应符合SB/T 16148.1～10148.13规定。

3.6 装配质量

3.6.1

所有零部件需经检验合格；外协件、外购件必须有合格证明书或经检验合格后方可进行装配。

3.6.2

机架、偏心回转机构、与筛体装配的传动架三者总装配对后，各支点要求运转同步。用手推动筛体应运转平稳、轻快。

3.6.3

各轴承部位及齿轮减速箱不允许漏油。

3.7 外观质量要求

3.7.1

整机外表应轮廓清晰、线条分明；零部件结合面应边缘整齐，无明显错边；观察窗（门）应贴合紧密。

3.7.2

涂漆件的漆膜丰满、平整，漆面光洁、色泽均匀。装饰面不允许有刷纹、气泡、起皱、划伤及脱皮等缺陷。非装饰面不允许有露底和流挂等缺陷。

3.7.3

电镀件表面应光亮，镀层均匀，不允许有鼓泡、剥落及露底等缺陷。

3.7.4

零件外露加工面，镀锌件应涂防锈油或防锈脂。

4 试验方法

工艺性能试验方法按有关规定在碾米生产流程中进行。

4.1

空载试验在额定转速下进行，运转时间不少于30min。

4.2 轴承温升的检测

先用玻璃温度计测定环境温度（室温），在空载试验结束时，即用0～100℃半导体点温计测量轴承外壳温度，测点不少于3点，其最高温度与环境温度之差即为轴承温升。

4.3 运转噪声的检测

运转噪声的检测见附录A。

4.4 工艺性能指标的检测

4.4.1

一、二级米含碎及大、小碎米含整米的检验方法按GB 5503的规定。

4.4.2

电耗：用测功仪表测量。

电耗按公式(1)计算：

P = A / G .................................................... ( 1 )

SB/T 10246—95

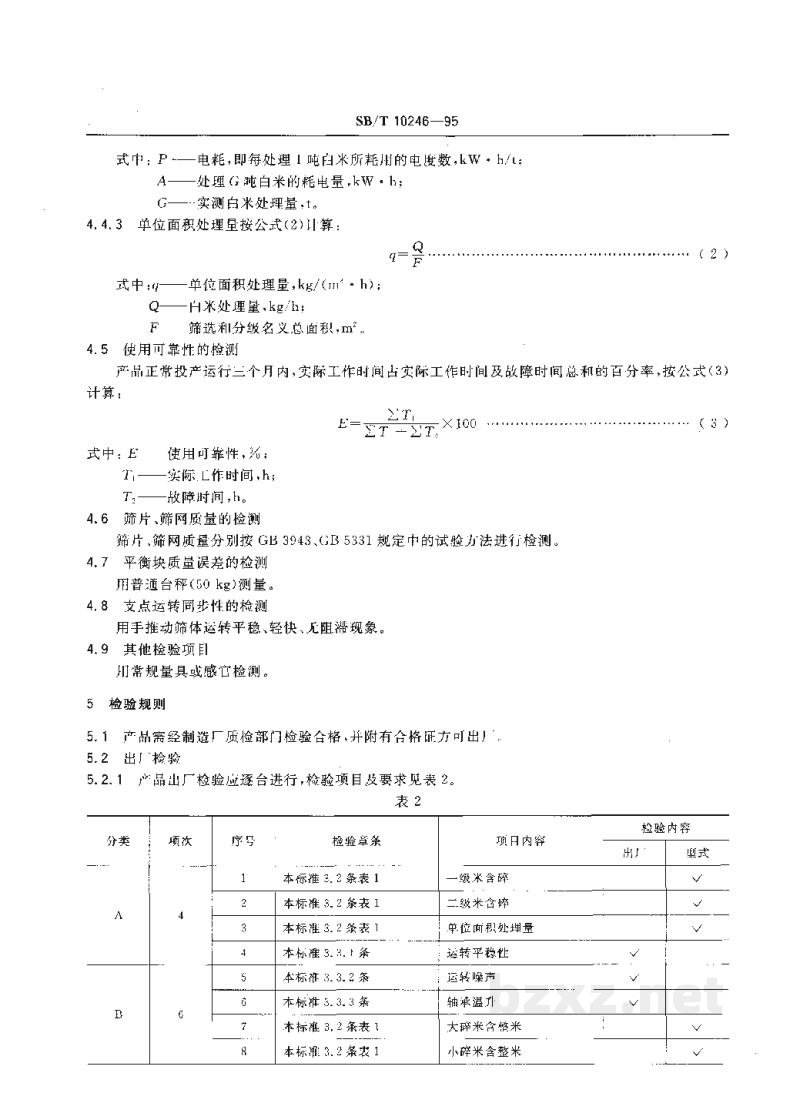

式中：P——电耗，即每处理1吨白米所耗用的电度数，kW·h/t；
A——处理G吨白米的耗电量，kW·h；
G——实测白米处理量，t。

4.4.3 单位面积处理量按公式(2)计算：

q = Q/F

(2)

式中：q——单位面积处理量，kg/(m²·h)；
Q——白米处理量，kg/h；
F 筛洗和分级名义总面积，m²。

4.5 使用可靠性的检测

产品正常投产运行三个月内，实际工作时间占实际工作时间及故障时间总和的百分率，按公式(3)计算：

E = (ΣT₁ / (ΣT - ΣT₂)) × 100

(3)

式中：E——使用可靠性，%；
T₁——实际工作时间，h；
T₂——故障时间，h。

4.6 筛片、筛网质量的检测

筛片、筛网质量分别按GB 3943、GB 5331规定中的试验方法进行检测。

4.7 平衡块质量误差的检测

用普通台秤(50 kg)测量。

4.8 支点运转同步性的检测

用手推动筛体运转平稳、轻快、无阻滞现象。

4.9 其他检验项目

用常规量具或感官检测。

5 检验规则

5.1 产品需经制造厂质检部门检验合格，并附有合格证方可出厂。

5.2 出厂检验

5.2.1 产品出厂检验应逐台进行，检验项目及要求见表2。

表 2
