【农业标准】 农业轮式拖拉机推广鉴定方法

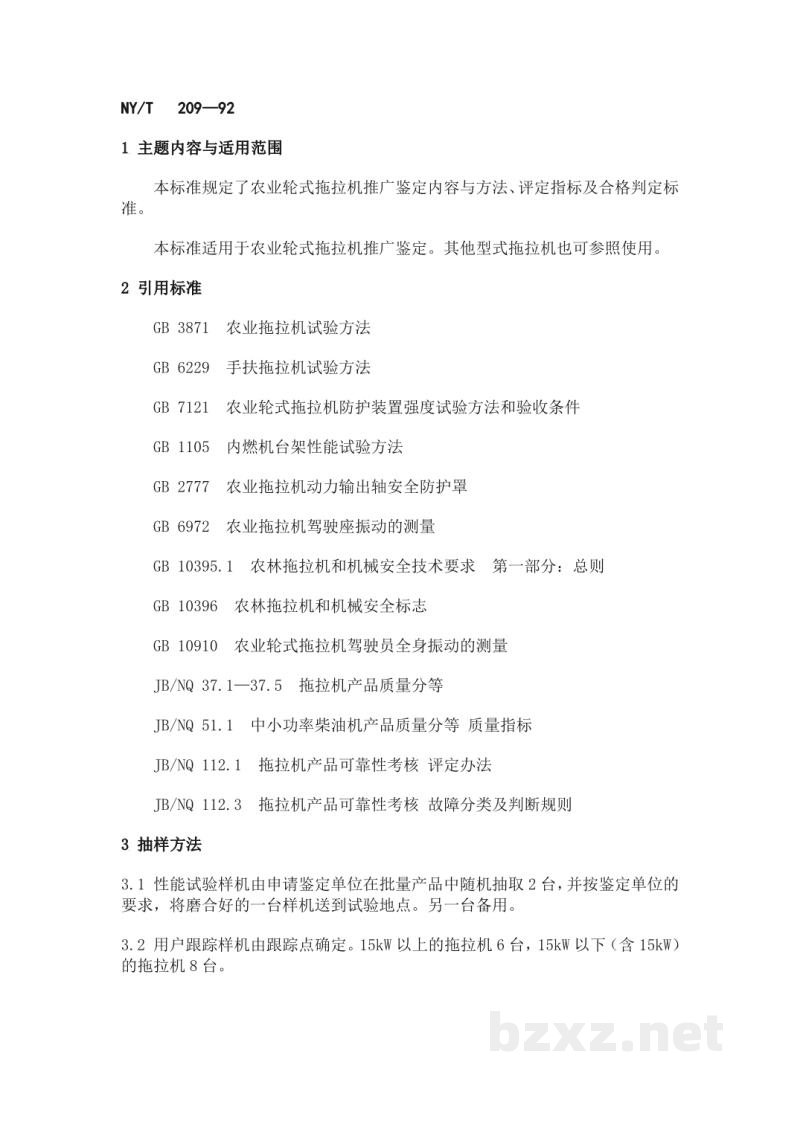

NY/T 209—92

1 主题内容与适用范围

本标准规定了农业轮式拖拉机推广鉴定内容与方法、评定指标及合格判定标准。

本标准适用于农业轮式拖拉机推广鉴定。其他型式拖拉机也可参照使用。

2 引用标准

3 抽样方法

3.1性能试验样机由申请鉴定单位在批量产品中随机抽取2台，并按鉴定单位的要求，将磨合好的一台样机送到试验地点。另一台备用。

3.2用户跟踪样机由跟踪点确定。15kW以上的拖拉机6台，15kW以下（含15kW）的拖拉机8台。

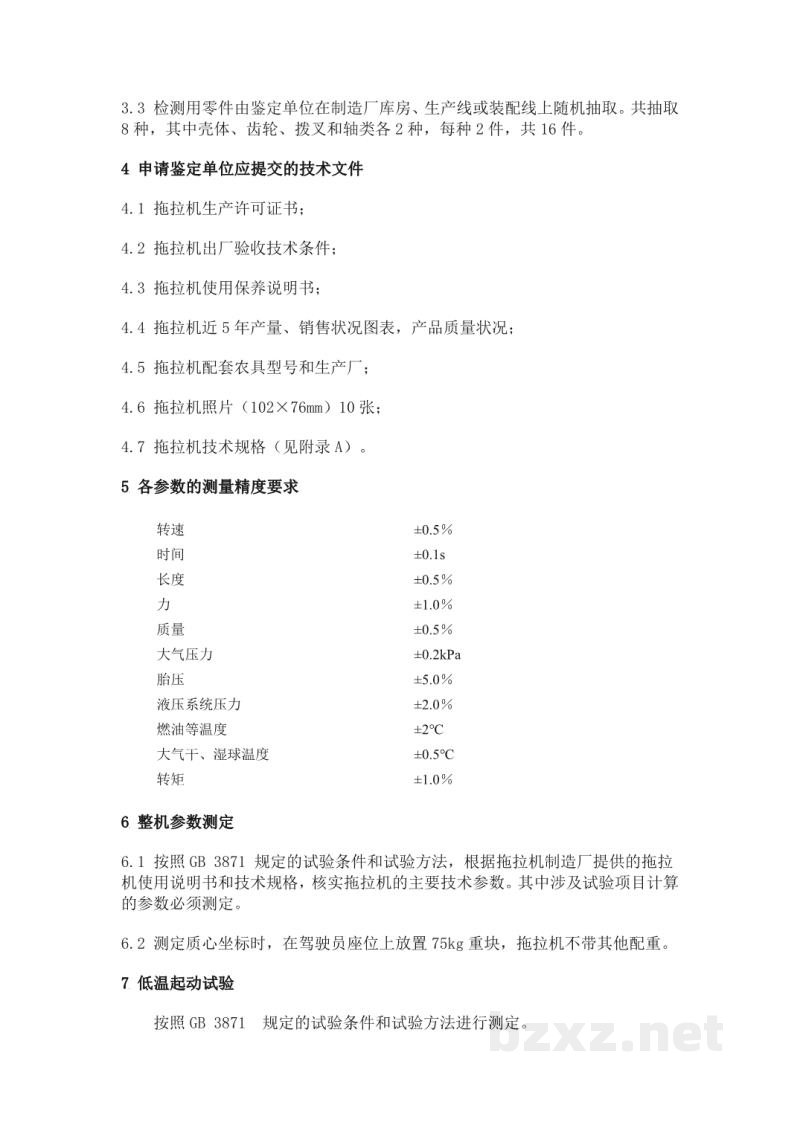

3.3 检测用零件由鉴定单位在制造厂库房、生产线或装配线上随机抽取。共抽取8种，其中壳体、齿轮、拨叉和轴类各2种，每种2件，共16件。

4 申请鉴定单位应提交的技术文件

4.1 拖拉机生产许可证书；

4.2 拖拉机出厂验收技术条件；

4.3 拖拉机使用保养说明书；

4.4 拖拉机近5年产量、销售状况图表，产品质量状况；

4.5 拖拉机配套农具型号和生产厂；

4.6 拖拉机照片（102×76mm）10张；

4.7 拖拉机技术规格（见附录A）。

5 各参数的测量精度要求

6 整机参数测定

6.1 按照 GB 3871 规定的试验条件和试验方法，根据拖拉机制造厂提供的拖拉机使用说明书和技术规格，核实拖拉机的主要技术参数。其中涉及试验项目计算的参数必须测定。

6.2 测定质心坐标时，在驾驶员座位上放置75kg重块，拖拉机不带其他配重。

7 低温起动试验

按照 GB 3871 规定的试验条件和试验方法进行测定。

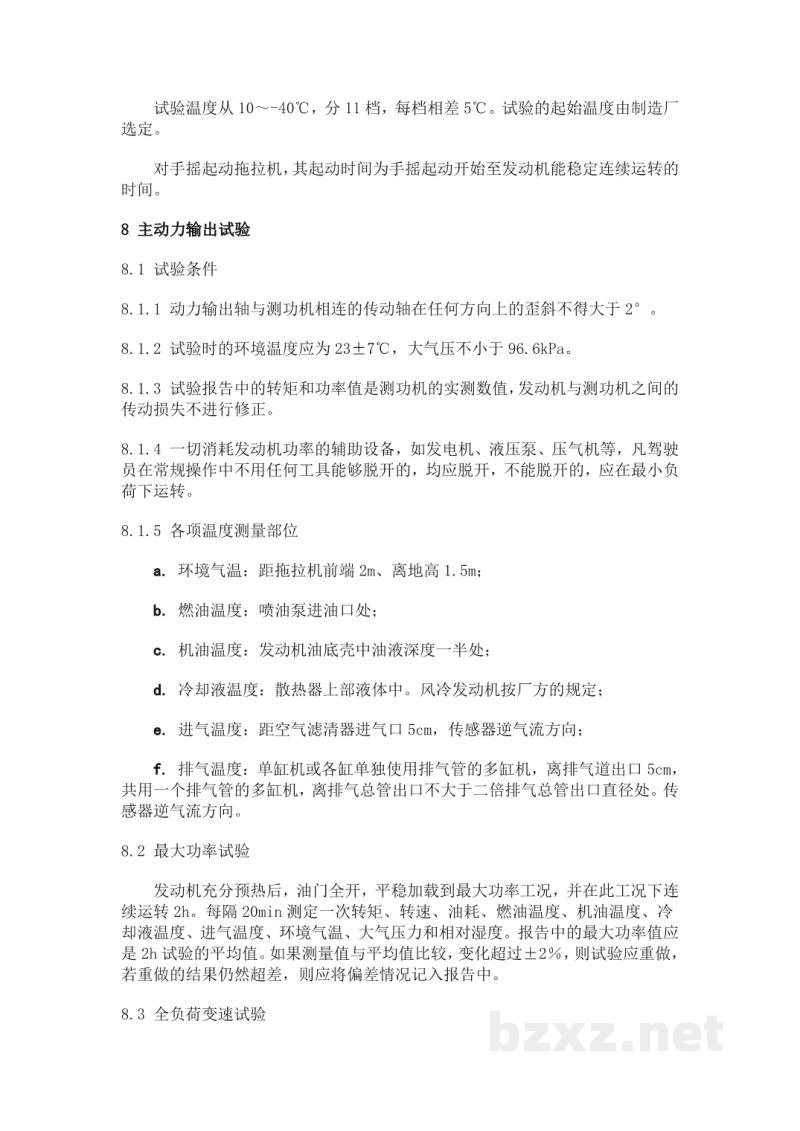

试验温度从10～-40℃，分11档，每档相差5℃。试验的起始温度由制造厂选定。

对手摇起动拖拉机，其起动时间为手摇起动开始至发动机能稳定连续运转的时间。

8 主动力输出试验

8.1 试验条件

8.1.1 动力输出轴与测功机相连的传动轴在任何方向上的歪斜不得大于2°。

8.1.2 试验时的环境温度应为23±7℃，大气压不小于96.6kPa。

8.1.3 试验报告中的转矩和功率值是测功机的实测数值，发动机与测功机之间的传动损失不进行修正。

8.1.4 一切消耗发动机功率的辅助设备，如发电机、液压泵、压气机等，凡驾驶员在常规操作中不用任何工具能够脱开的，均应脱开，不能脱开的，应在最小负荷下运转。

8.1.5 各项温度测量部位

• a. 环境气温：距拖拉机前端2m、离地高1.5m；
• b. 燃油温度：喷油泵进油口处；
• c. 机油温度：发动机油底壳中油液深度一半处；
• d. 冷却液温度：散热器上部液体中。风冷发动机按厂方的规定；
• e. 进气温度：距空气滤清器进气口5cm，传感器逆气流方向；
• f. 排气温度：单缸机或各缸单独使用排气管的多缸机，离排气道出口5cm，共用一个排气管的多缸机，离排气总管出口不大于二倍排气总管的出口直径处。传感器逆气流方向。

8.2 最大功率试验

发动机充分预热后，油门全开，平稳加载到最大功率工况，并在此工况下连续运转2h。每隔20min测定一次转矩、转速、油耗、燃油温度、机油温度、冷却液温度、进气温度、环境气温、大气压力和相对湿度。报告中的最大功率值应是2h试验的平均值。如果测量值与平均值比较，变化超过±2%，则试验应重做，若重做的结果仍然超差，则应将偏差情况记入报告中。

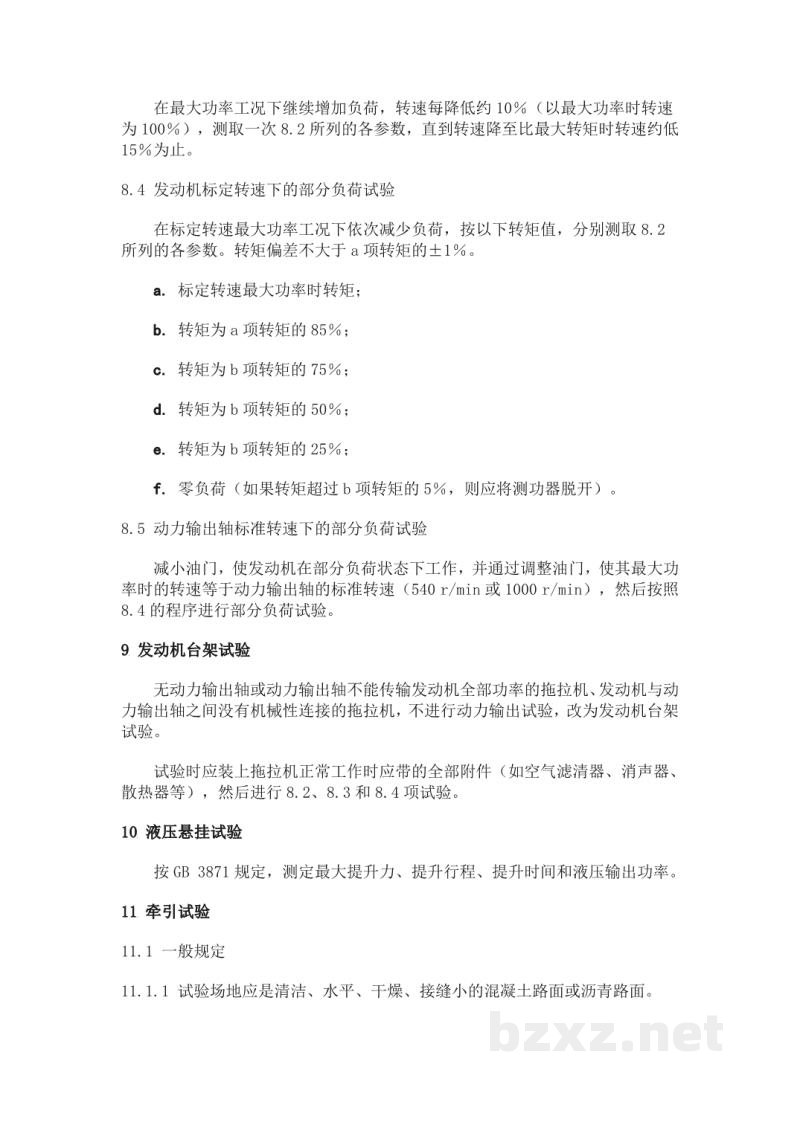

8.3 全负荷变速试验
