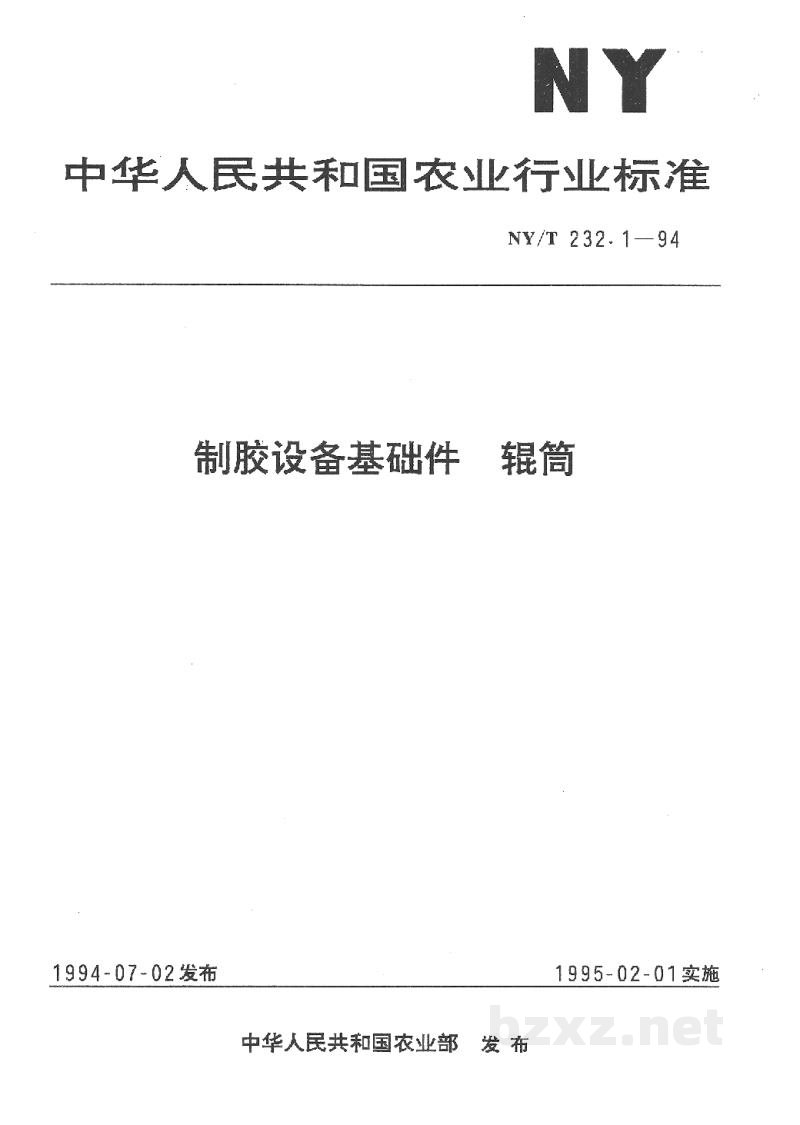

中华人民共和国农业行业标准
NY/T 232.1—94
制胶设备基础件 辊筒
1994-07-02发布1995-02-01实施
中华人民共和国农业部 发 布
中华人民共和国农业行业标准
制胶设备基础件 辊筒 NY/T 232.1-94
1 主题内容与适用范围
本标准规定了制胶设备基础件辊筒（以下简称“辊筒”）的规格、技术要求、试验方法、检验规则和标志、包装等。
本标准适用于天然橡胶初加工机械用的辊筒。
2 引用标准
- GB 231 金属布氏硬度试验方法
- GB 1031 表面粗糙度参数及其数值
- GB 1184 形状和位置公差未注公差的规定
- GB 1348 球墨铸铁件
- GB 1801 公差与配合尺寸至500 mm 孔、轴公差带与配合
- GB 1958 形状和位置公差检测规定
- GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）
- GB 6060.2 表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面
- GB 8091 天然橡胶初加工机械通用技术条件
- GB 9439 灰铸铁件
- GB 11352 一般工程用铸造碳钢件
- Q/ZB 66 合金铸钢
3 辊筒规格
直径和长度应符合表1规定。
| 辊筒直径 | 滚筒长度 | ||||
|---|---|---|---|---|---|
| 第一系列 | 第二系列 | 第三系列 | 第一系列 | 第二系列 | 第三系列 |
| 106 | - | - | 400 | - | - |
| - | 112 | - | - | 450 | - |
| 125 | - | - | 560 | - | - |
| - | 140 | - | - | - | - |
续表
| 滚筒直径 | 滚筒长度 | ||||
|---|---|---|---|---|---|
| 第一系列 | 第二系列 | 第三系列 | 第一系列 | 第二系列 | 第三系列 |
| 160 | 600 | ||||
| 180 | 630 | ||||
| 200 | (650) | ||||
| 224 | (700) | ||||
| 250 | 710 | ||||
| 280 | 800 | ||||
| 300 | 900 | ||||
| 315 | 1 000 | ||||
| 355 | |||||
| 400 | |||||
| 450 | |||||
| 500 | |||||
| (520) | |||||
| 560 | |||||
| 600 | |||||
| 630 | |||||
注：① 按第一、第二、第三系列顺序优先选用。
② 括号内数值为保留数值，新设计中不得采用。
③ 必要时，112, 224, 315 和 355 可分别圆整为 110, 220, 320 和 360。
4 技术要求
4.1 按照经规定程序批准的图样和技术文件制造。
4.2 材料应符合相应设备标准的规定。
4.3 表面硬度应符合相应设备标准的规定。
4.4 轴承位的尺寸公差应不低于 GB 1801 中 7 级精度的规定。
4.5 两轴承位的同轴度应不低于 GB 1184 中 8 级精度的规定。
