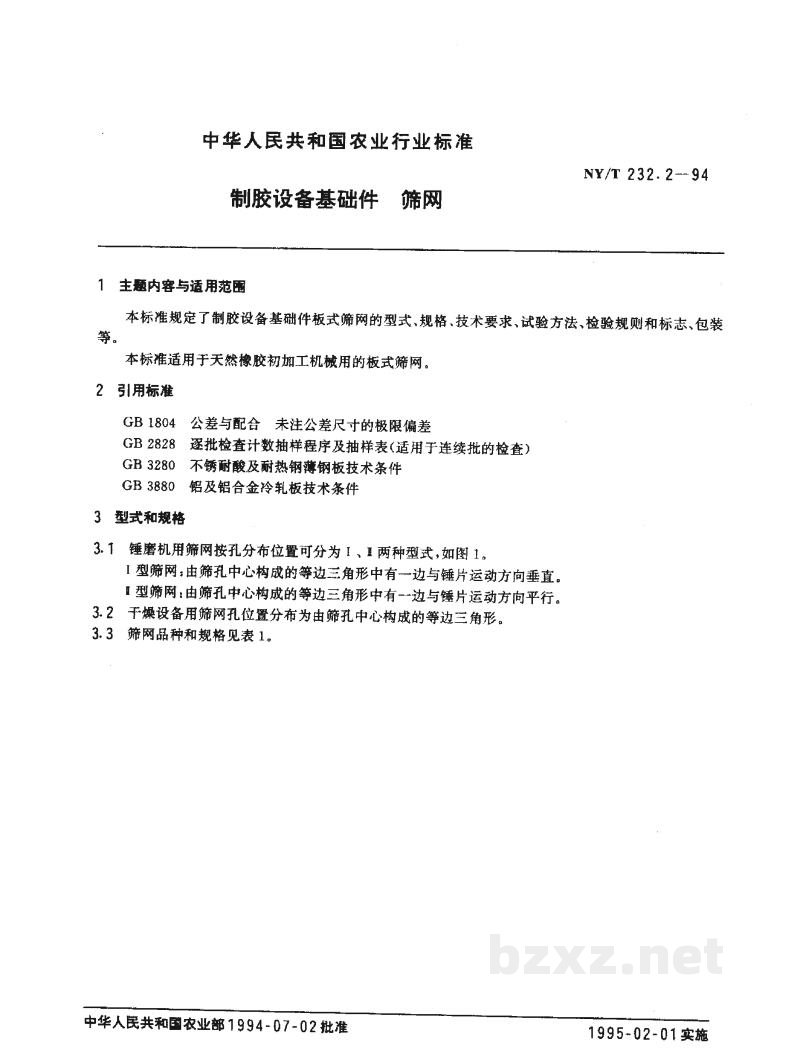

【农业标准】 制胶设备基础件　筛网

中华人民共和国农业行业标准

1 主题内容与适用范围

本标准规定了制胶设备基础件板式筛网的型式、规格、技术要求、试验方法、检验规则和标志、包装等。

本标准适用于天然橡胶初加工机械用的板式筛网。

2 引用标准

• GB 1804 公差与配合 未注公差尺寸的极限偏差
• GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）
• GB 3280 不锈耐酸及耐热钢薄钢板技术条件
• GB 3880 铝及铝合金冷轧板技术条件

3 型式和规格

3.1锤磨机用筛网按孔分布位置可分为Ⅰ、Ⅱ两种型式，如图1。

Ⅰ型筛网：由筛孔中心构成的等边三角形中有一边与锤片运动方向垂直。
Ⅱ型筛网：由筛孔中心构成的等边三角形中有一边与锤片运动方向平行。

3.2干燥设备用筛网孔位置分布为由筛孔中心构成的等边三角形。

3.3筛网品种和规格见表1。

NY/T 232.2-94

[图片]

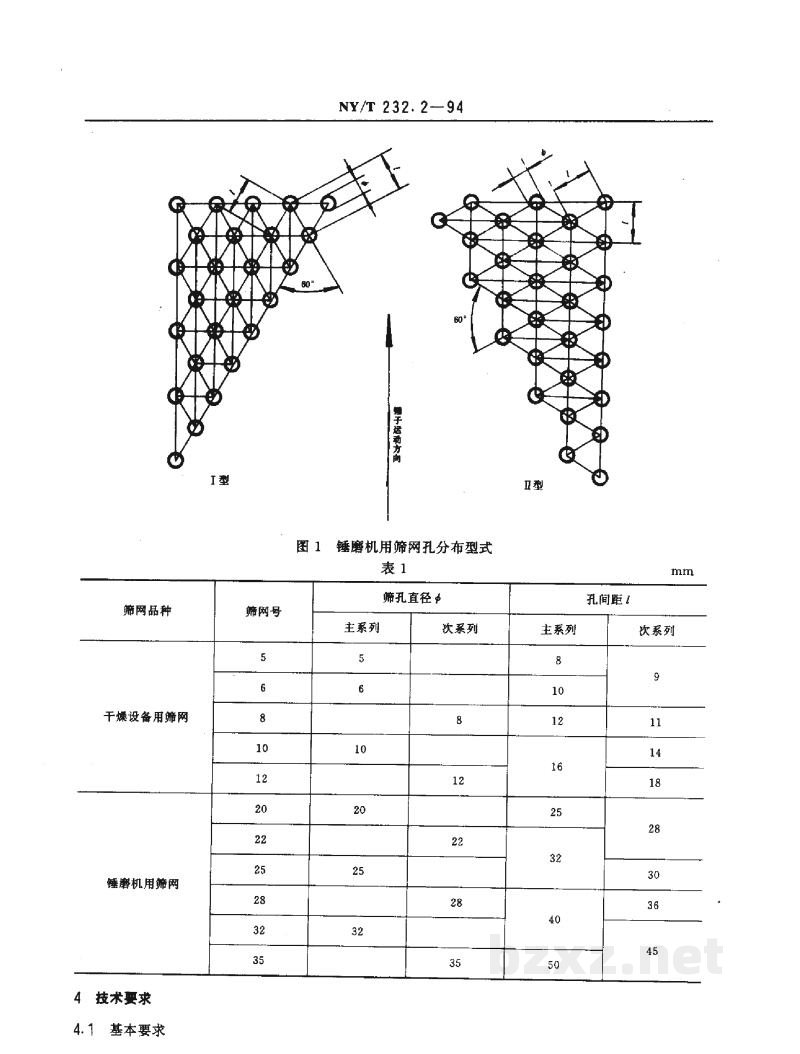

图1 锤磨机用筛网孔分布型式

mm

表1

4 技术要求

4.1 基本要求

NY/T 232.2－94

4.1.1按经规定程序批准的技术文件制造。

4.1.2筛孔直径$d$和孔间距$l$尺寸应符合表1的要求。

4.2 锤磨机用筛网

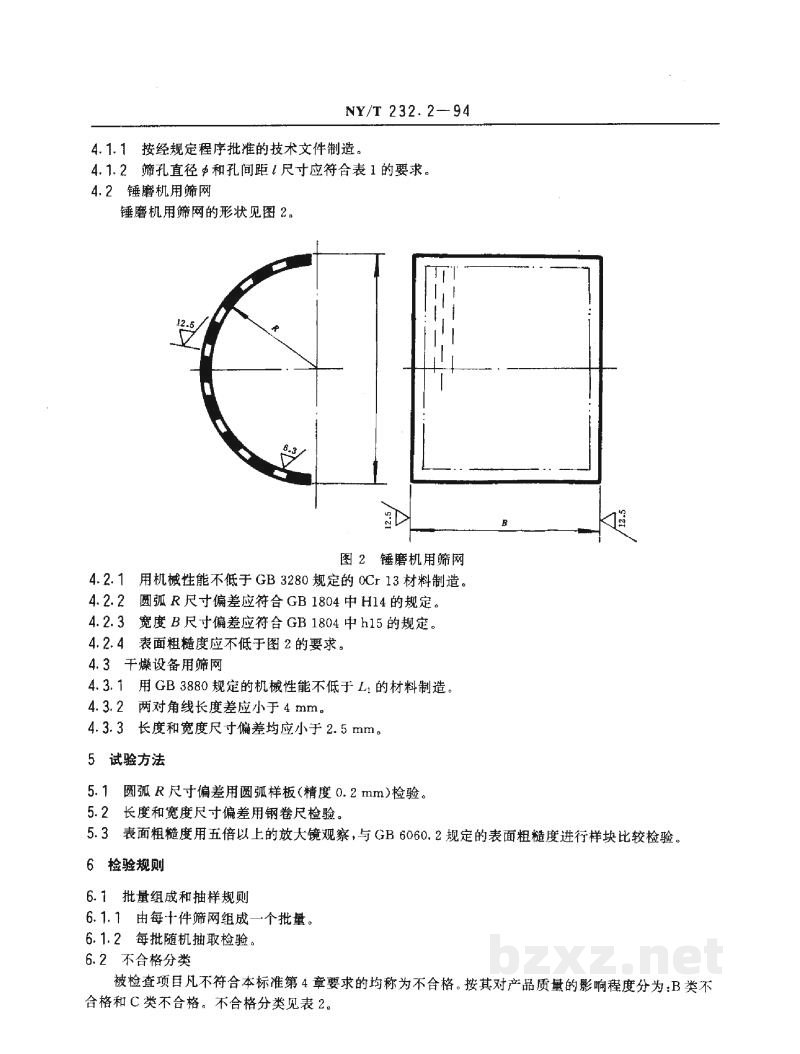

锤磨机用筛网的形状见图2。

[图片]

图 2 锤磨机用筛网

4.2.1用机械性能不低于GB 3280规定的$0Cr\ 13$材料制造。

4.2.2圆弧$R$尺寸偏差应符合GB 1804中H14的规定。

4.2.3宽度$B$尺寸偏差应符合GB 1804中h15的规定。

4.2.4表面粗糙度应不低于图2的要求。

4.3 干燥设备用筛网

4.3.1用GB 3880规定的机械性能不低于$L_1$的材料制造。

4.3.2两对角线长度差应小于4 mm。

4.3.3长度和宽度尺寸偏差均应小于2.5 mm。

5 试验方法

5.1圆弧$R$尺寸偏差用圆弧样板(精度0.2 mm)检验。

5.2长度和宽度尺寸偏差用钢卷尺检验。

5.3表面粗糙度用五倍以上的放大镜观察，与GB 6060.2规定的表面粗糙度进行样板比较检验。

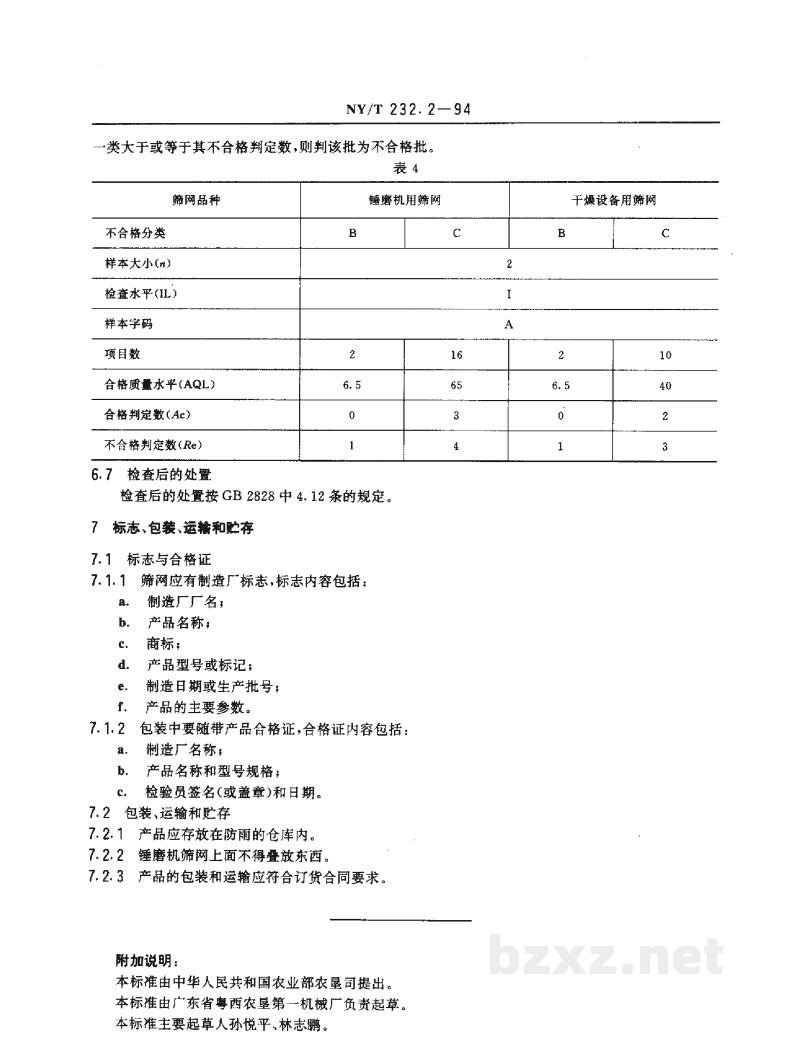

6 检验规则

6.1 批量组成和抽样规则

6.1.1由每十件筛网组成一个批量。

6.1.2每批随机抽取检验。

6.2 不合格分类

被检查项目凡不符合本标准第4章要求的均称为不合格。按其对产品质量的影响程度分为：B类不合格和C类不合格。不合格分类见表2。
