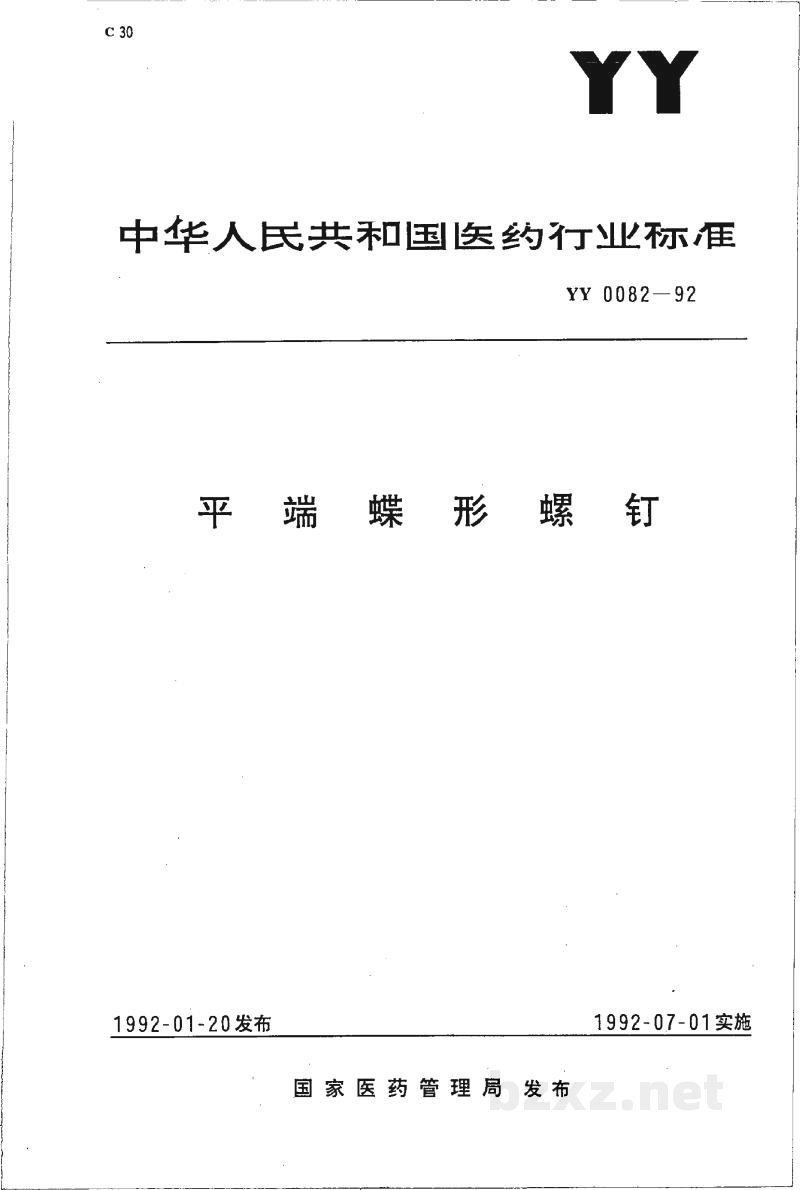

中华人民共和国医药行业标准
YY 0082—92
平端蝶形螺钉
1992-01-20发布 1992-07-01实施
国家医药管理局 发布

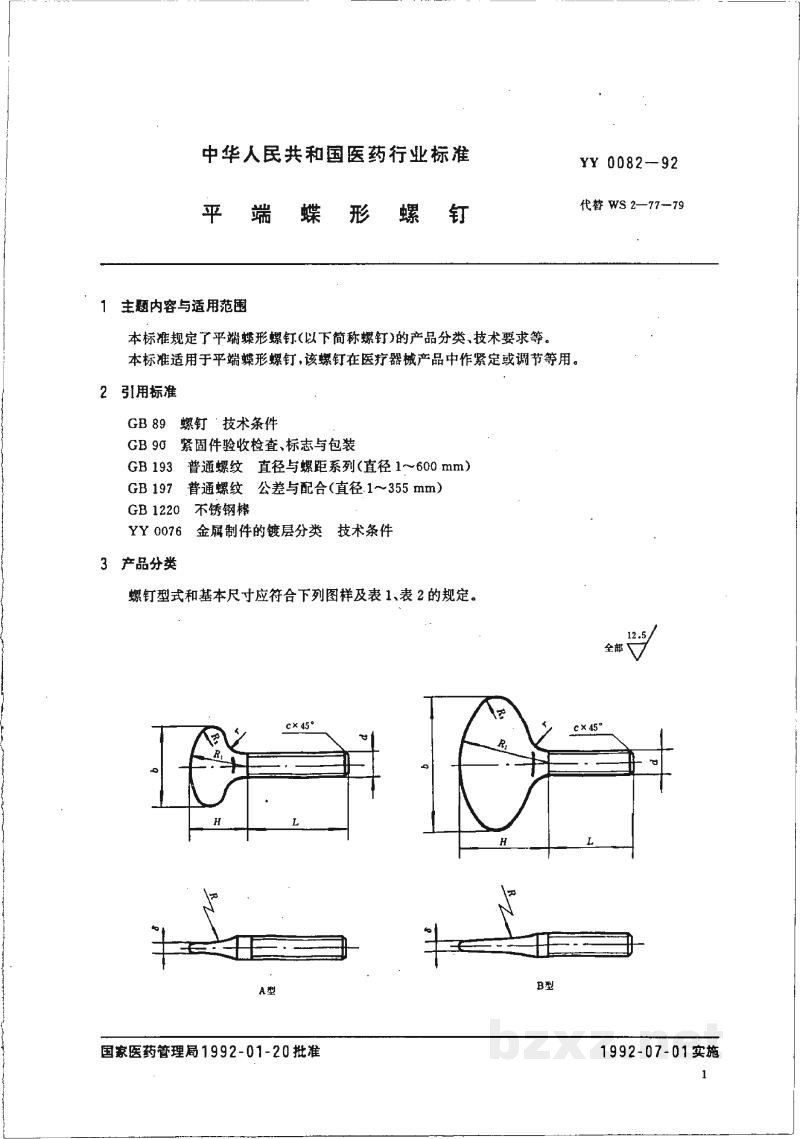

中华人民共和国医药行业标准
YY 0082-92
平端蝶形螺钉
代替 WS 2-77-79
1 主题内容与适用范围
本标准规定了平端蝶形螺钉（以下简称螺钉）的产品分类、技术要求等。
本标准适用于平端蝶形螺钉，该螺钉在医疗器械产品中作紧固或调节等用。
2 引用标准
GB 89 螺钉 技术条件
GB 90 紧固件验收检查、标志与包装
GB 193 普通螺纹 直径与螺距系列（直径 $1 \sim 600$ mm）
GB 197 普通螺纹 公差与配合（直径 $1 \sim 355$ mm）
GB 1220 不锈钢棒
YY 0076 金属制件的镀层分类 技术条件
3 产品分类
螺钉型式和基本尺寸应符合下列图样及表1、表2的规定。
| [图片] | 12.5 全部▽ |
| [图片] | [图片] |
| [图片] A型 |
[图片] B型 |
国家医药管理局 1992-01-20 批准 1992-07-01 实施

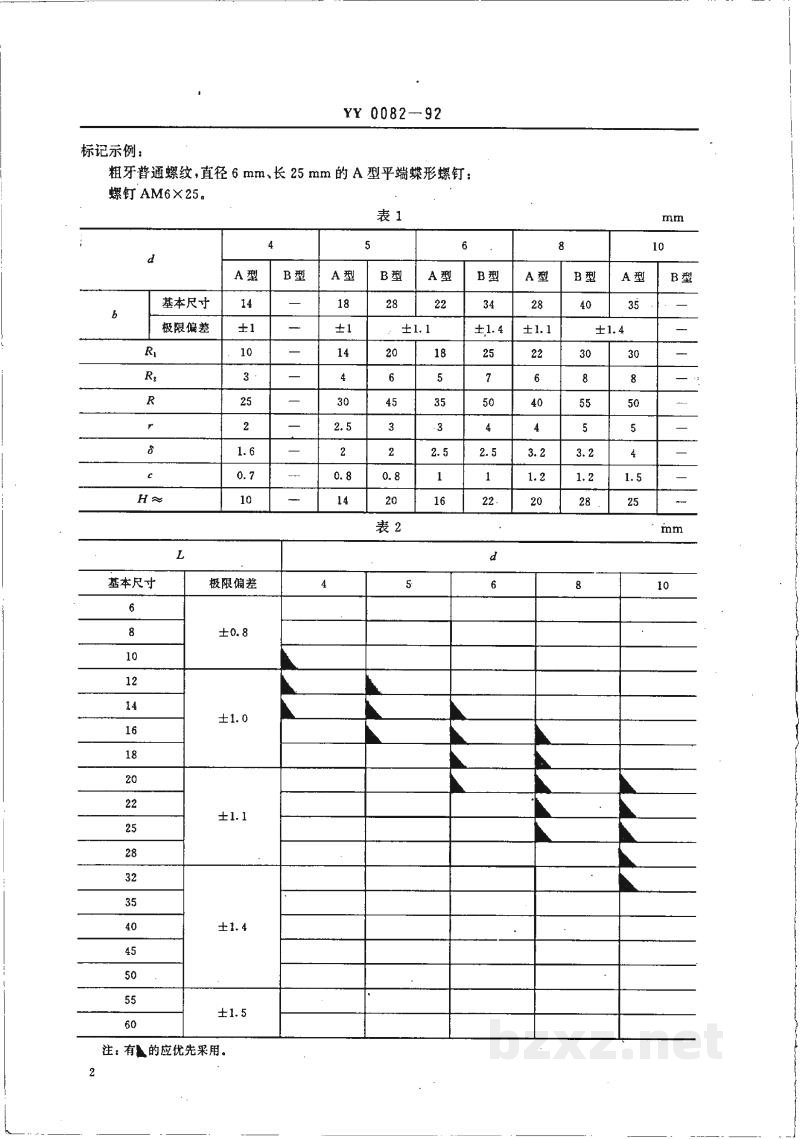

标记示例：
粗牙普通螺纹，直径 6 mm、长 25 mm 的 A 型平端蝶形螺钉：
螺钉 AM6×25。

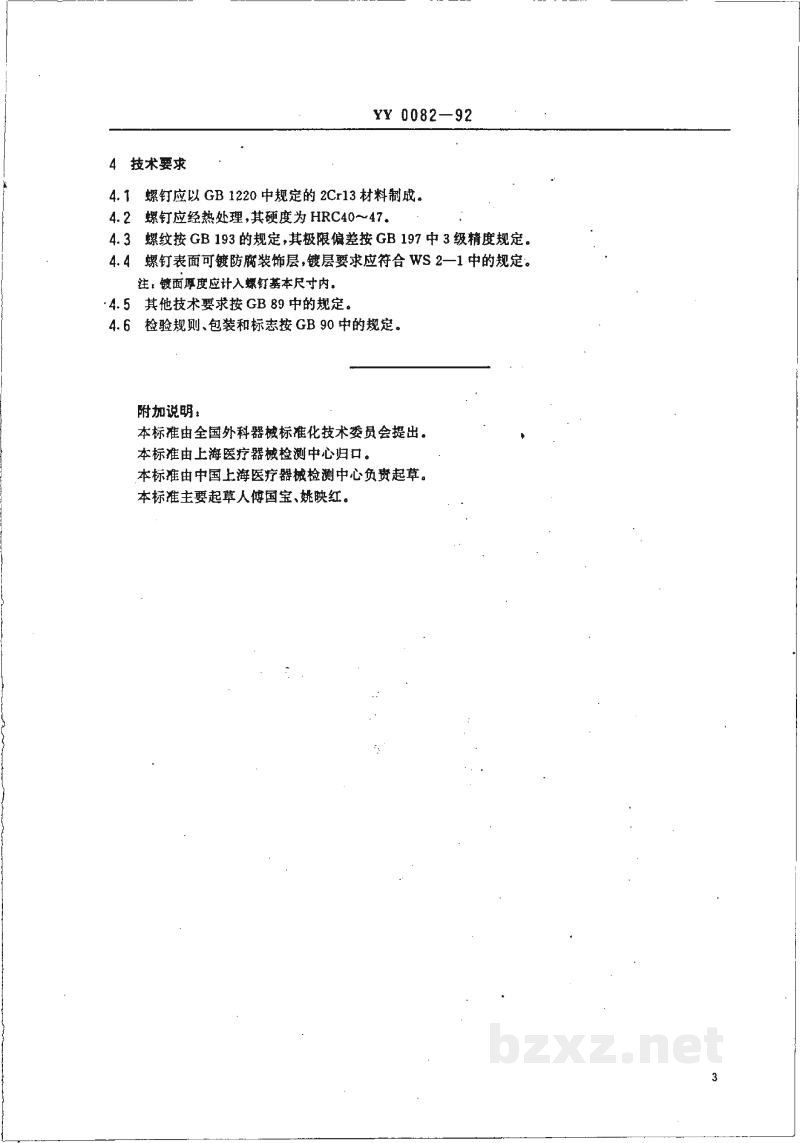

| 表 1 | mm | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| $d$ | 4 | 5 | 6 | 8 | 10 | |||||||
| A 型 | B 型 | A 型 | B 型 | A 型 | B 型 | A 型 | B 型 | A 型 | B 型 | |||
| $b$ | 基本尺寸 | 14 | — | 18 | 28 | 22 | 34 | 28 | 40 | 35 | — | |
| 极限偏差 | $\pm 1$ | — | $\pm 1$ | $\pm 1.1$ | $\pm 1.4$ | $\pm 1.1$ | — | |||||
| $R_1$ | 10 | — | 14 | 20 | 18 | 25 | 22 | 30 | 30 | — | ||
| $R_2$ | 3 | — | 4 | 6 | 5 | 7 | 6 | 8 | 8 | — | ||
| $R$ | 25 | — | 30 | 45 | 35 | 50 | 40 | 55 | 50 | |||
| $r$ | 2 | — | 2.5 | 3 | 3 | 4 | 4 | 5 | 5 | |||
| $\delta$ | 1.6 | — | 2 | 2 | 2.5 | 2.5 | 3.2 | 3.2 | 4 | |||
| $c$ | 0.7 | — | 0.8 | 0.8 | 1 | 1 | 1.2 | 1.2 | 1.5 | |||
| $H \approx$ | 10 | — | 14 | 20 | 16 | 22 | 20 | 28 | 25 | |||
| 表 2 | $d$ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| $L$ | 4 | 5 | 6 | 8 | 10 | |||||
| 基本尺寸 | 极限偏差 | |||||||||
