【水产标准】 渔船液压式绞纲机修理技术要求

中华人民共和国水产行业标准

SC/T 8031.2—94

渔船液压式绞纲机修理技术要求

代替 SC 31-79

1 主题内容与适用范围

本标准规定了49 kN、60 m/min液压传动串联式绞纲机主要部、零件的修理技术要求。

本标准适用于东海区拖网、围网渔船的49 kN、60 m/min液压传动串联式绞纲机的修理验收。

2 49 kN、60 m/min液压传动串联式绞纲机（见图1）

[图片]

图 1

1—轴承；2—操纵机构；3—轴及滚筒；4—滚筒离合器；5—人力刹车；
6—自动排绳装置；7—自动排绳变速器；8—油马达及操纵阀

2.1 装配质量要求

2.1.1 滚筒轴与叶片式油马达转子轴轴线，对公共轴线的同轴度应不大于0.20 mm。

2.1.2 在运转过程中应检查刹车装置的效能和可靠性，并检查离合器和离合器操纵机构的可靠性和操纵灵活性。

2.1.3 叶片式油泵、油马达在载荷情况下，除轴封部允许轻度渗油外，其他部位不允许有渗漏。

中华人民共和国农业部 1994-11-01 批准 1995-01-01 实施

2.2 滚筒与滚筒轴(见图 2)

[图片]

2.2.1 主要运动件的新装间隙及使用极限间隙(按表 1 规定)

表 1

2.2.2 主轴键槽允许铣直加宽，其极限宽度为原键宽的 1.3 倍，键槽两侧面与平键两侧面应均匀接触。

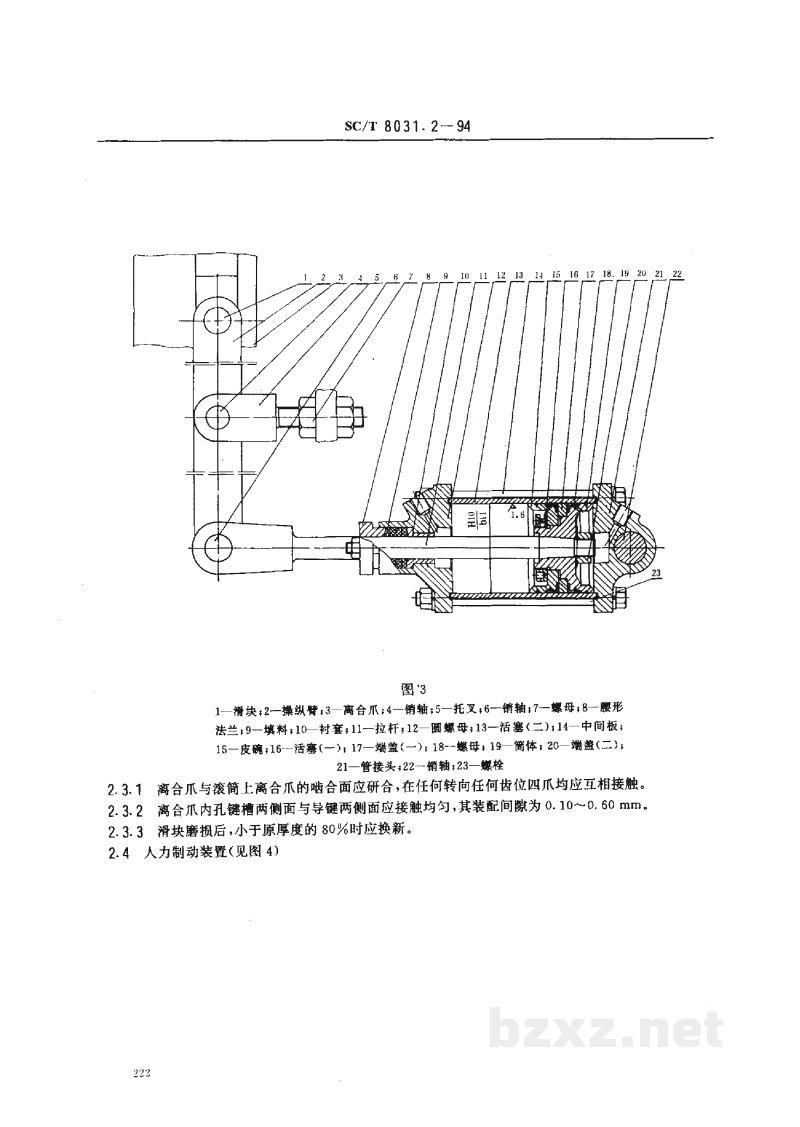

2.3 滚筒离合器(见图 3)

SC/T 8031.2—94

[图片]

图 3

2.3.1 离合爪与滚筒上离合爪的啮合面应研合，在任何转向任何齿位四爪均应互相接触。

2.3.2 离合爪内孔键槽两侧面与导键两侧面应接触均匀，其装配间隙为 $0.10 \sim 0.50\text{ mm}$。

2.3.3 滑块磨损后，小于原厚度的80%时应换新。

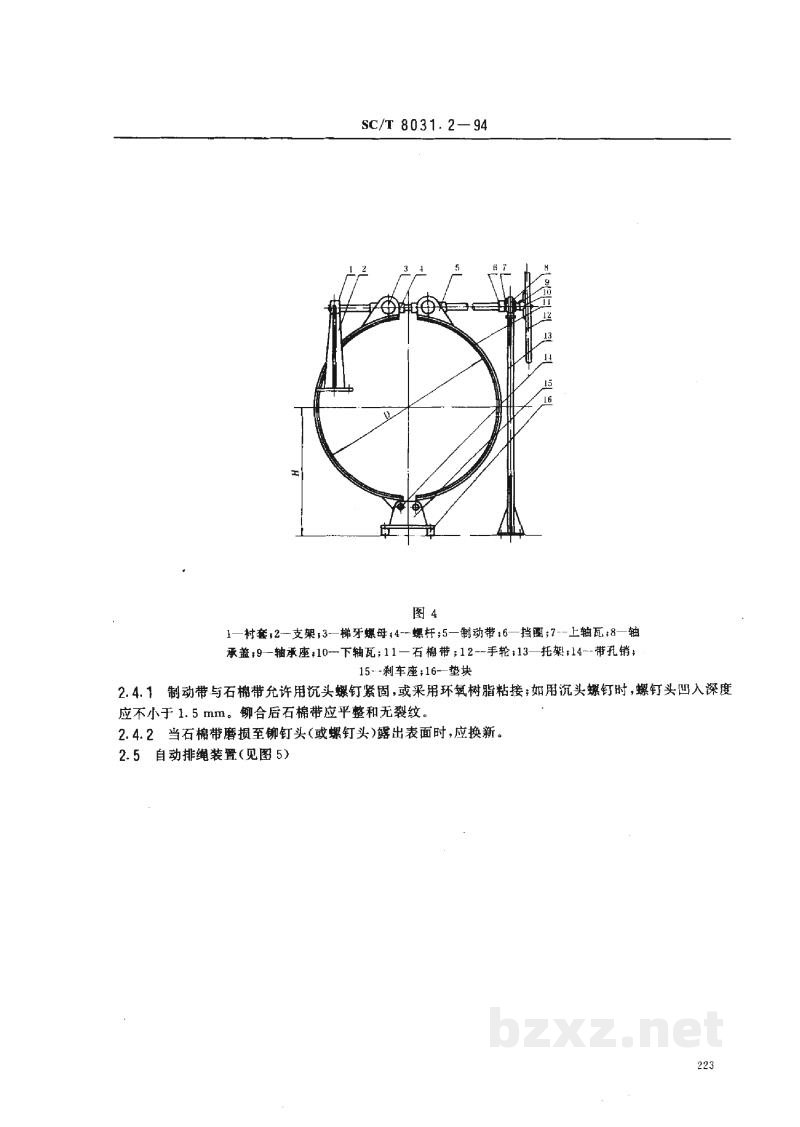

2.4 人力制动装置(见图4)
