【水产标准】 渔船自闭式液位指示器

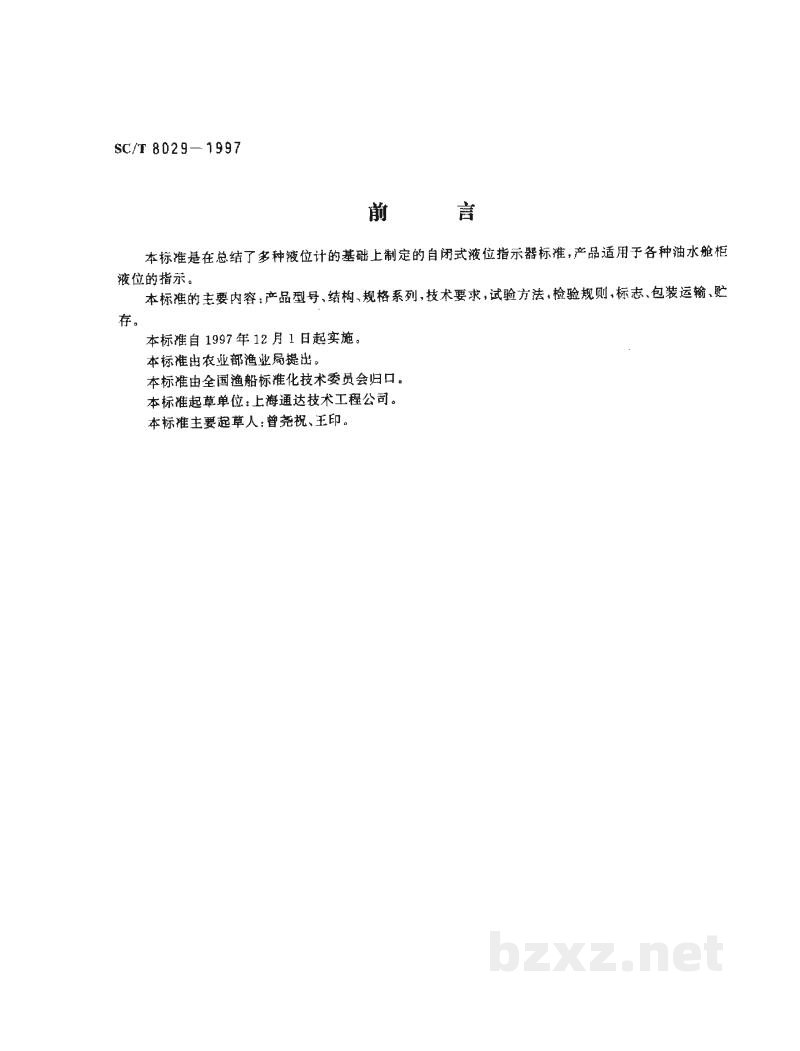

前 言

本标准是在总结了多种液位计的基础上制定的自闭式液位指示器标准,产品适用于各种油水舱柜液位的指示。

本标准的主要内容：产品型号、结构、规格系列，技术要求，试验方法，检验规则，标志、包装运输、贮存。

本标准自 1997 年 12 月 1 日起实施。

本标准由农业部渔业局提出。

本标准由全国渔船标准化技术委员会归口。

本标准起草单位：上海通达技术工程公司。

本标准主要起草人：曾尧祝、王印。

中华人民共和国水产行业标准

渔船自闭式液位指示器 SC/T 8029-1997

The auto-closed liquidmenters of fishing vessel

1 范围

本标准规定了渔船自闭式液位指示器的型号、结构、规格系列，技术要求，试验方法，检验规则，标志、包装运输和贮存。

本标准适用于渔业船舶的油、水舱（柜）液位显示的自闭式液位指示器,也适用于其他船舶和化工贮存柜(罐)的液位指示。

2 型号、结构、规格系列

2.1 型号、基本参数，适用范围和介质，安装型式（见表1）

2.2 结构型式

• ST型为基本型，上下端设有截止阀和自闭阀。
• ST₁、ST₂型为简化型,仅下端设有截止阀和自闭阀(见图 1)。

[图片]

1—截止阀；2—止回阀；3—联锁套；4—垫床；5—O形密封圈；6—矩形密封圈；7—波纹管；8—护套；9—浮标；10—通气接头；11—调节螺杆；12—靶定螺母；13—定位体；14—固定帽；15—通气管

图 1 结构型式
