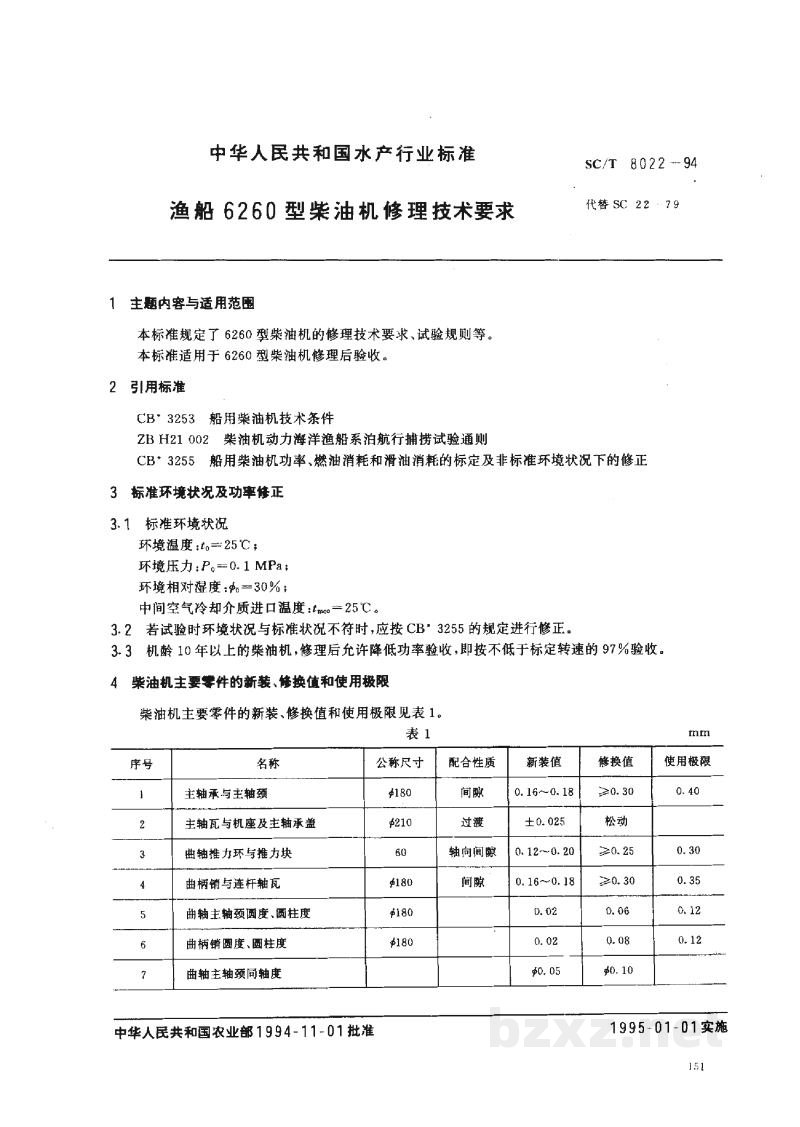

标准简介/下载中华人民共和国水产行业标准
SC/T 8022-94
代替 SC 22·79
渔船6260型柴油机修理技术要求
1 主题内容与适用范围
本标准规定了6260型柴油机的修理技术要求、试验规则等。
本标准适用于6260型柴油机修理后验收。
2 引用标准
- CB 3253 船用柴油机技术条件
- ZB H21 002 柴油动力海洋渔船泊航航行稳性试验通则
- CB 3255 船用柴油机功率、燃油消耗和滑油消耗的标定及非标准环境状况下的修正
3 标准环境状况及功率修正
3.1 标准环境状况
- 环境温度：$t_0 = 25^\circ\text{C}$；
- 环境压力：$P_0 = 0.1 \text{ MPa}$；
- 环境相对湿度：$\varphi_0 = 30\%$；
- 中间空气冷却介质进口温度：$t_{mc} = 25^\circ\text{C}$。
3.2 若试验时环境状况与标准状况不符时，应按 CB 3255 的规定进行修正。
3.3 机龄10年以上的柴油机，修理后允许降低功率验收，即按不低于标定转速的97%验收。

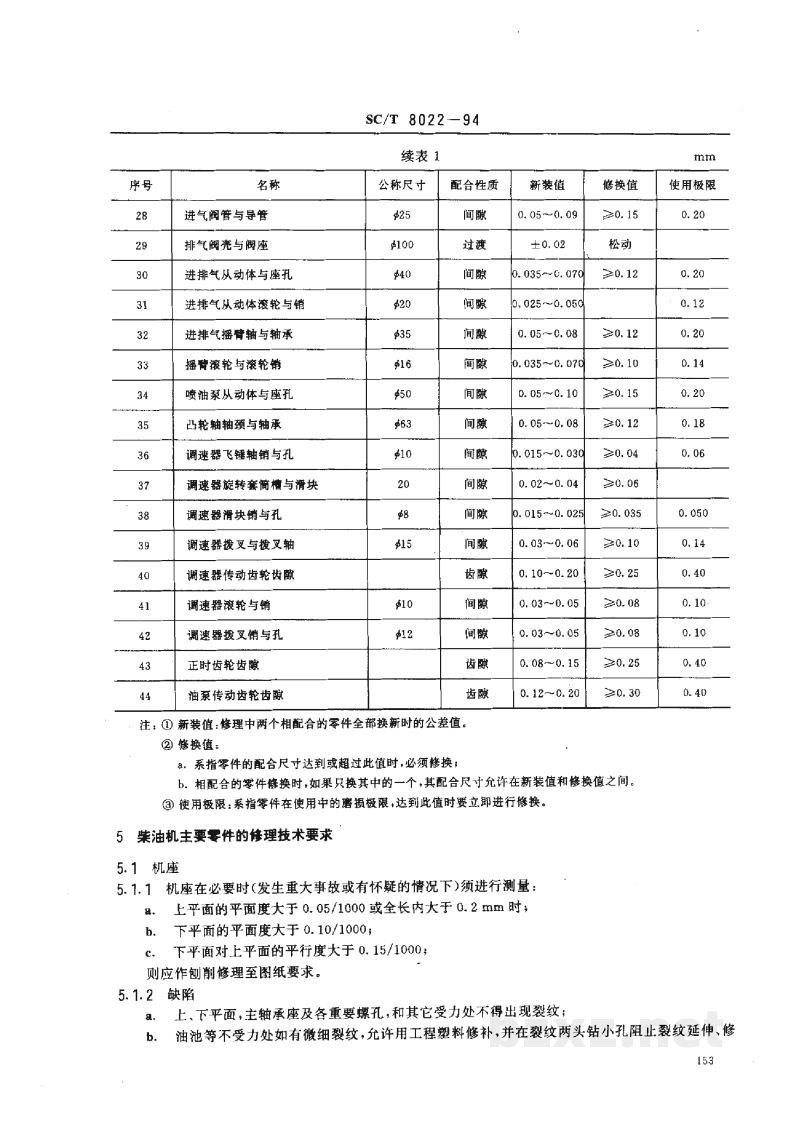

4 柴油机主要零件的新装、修换值和使用极限

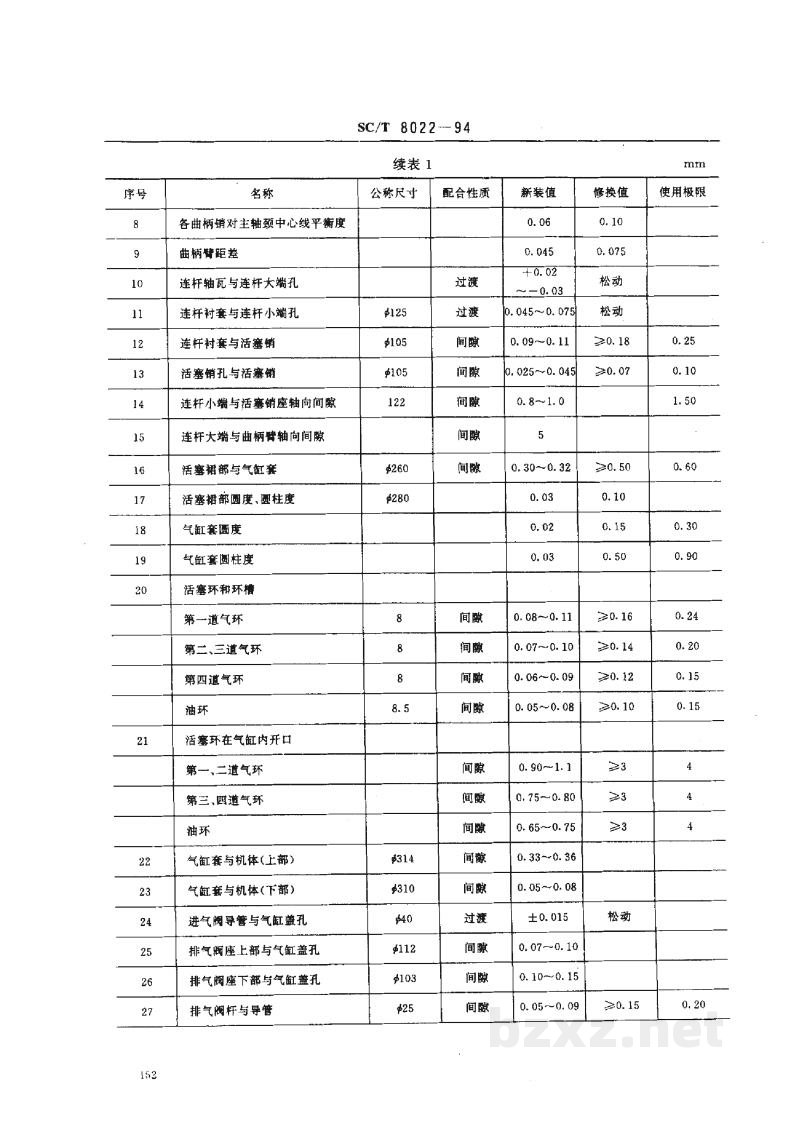

柴油机主要零件的新装、修换值和使用极限见表1。
| 序号 | 名称 | 公称尺寸 | 配合性质 | 新装值 | 修换值 | 使用极限 |
|---|---|---|---|---|---|---|
| 1 | 主轴承与主轴颈 | $\phi 180$ | 间隙 | 0.16~0.18 | $\geqslant 0.30$ | 0.40 |
| 2 | 主轴瓦与机架及主轴承座 | $\phi 210$ | 过渡 | $\pm 0.025$ | 松动 | |
| 3 | 曲轴推力环与推力块 | 60 | 轴向间隙 | 0.12~0.20 | $\geqslant 0.25$ | 0.30 |
| 4 | 曲柄销与连杆轴瓦 | $\phi 180$ | 间隙 | 0.16~0.18 | $\geqslant 0.30$ | 0.35 |
| 5 | 曲轴主轴颈圆度、圆柱度 | $\phi 180$ | 0.02 | 0.06 | 0.12 | |
| 6 | 曲柄销圆度、圆柱度 | $\phi 180$ | 0.02 | 0.08 | 0.12 | |
| 7 | 曲轴主轴颈同轴度 | $\phi 0.05$ | $\phi 0.10$ |
中华人民共和国农业部 1994-11-01 批准1995-01-01 实施
