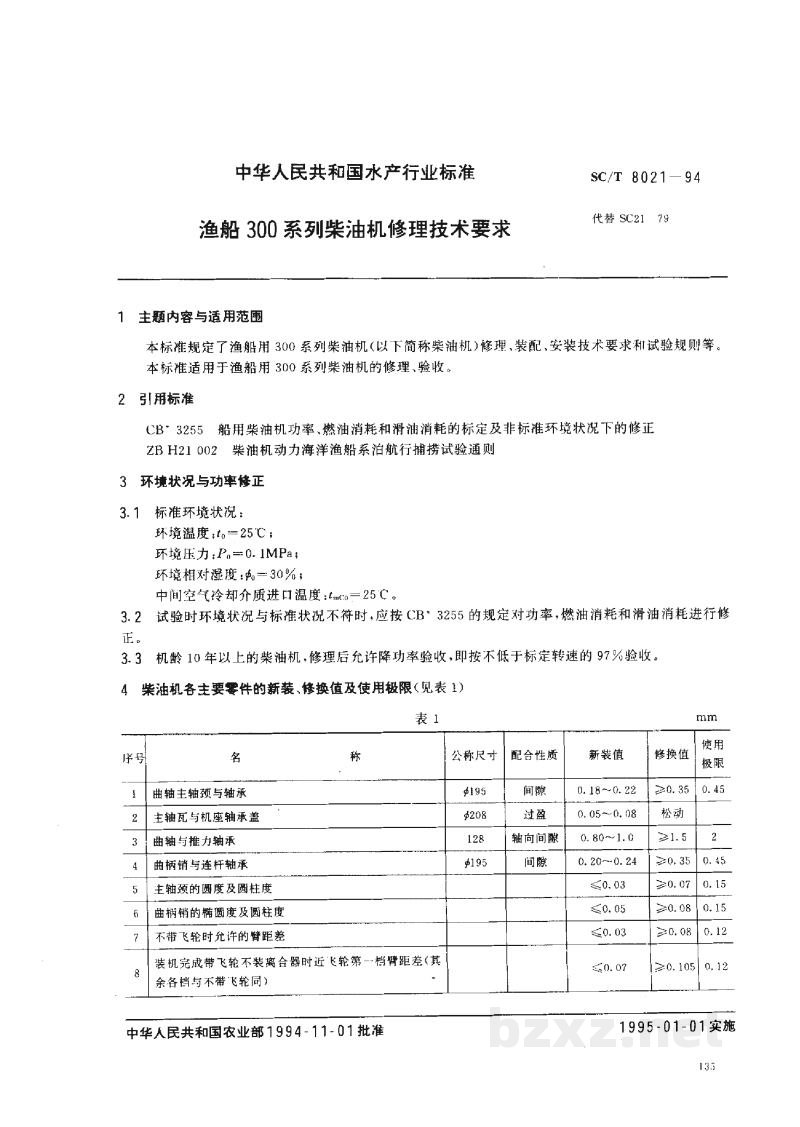

标准简介/下载中华人民共和国水产行业标准
渔船 300 系列柴油机修理技术要求
SC/T 8021—94
代替 SC21 79
1 主题内容与适用范围
本标准规定了渔船用 300 系列柴油机（以下简称柴油机）修理、装配、安装技术要求和试验规则等。
本标准适用于渔船用 300 系列柴油机的修理、验收。
2 引用标准
| CB* 3255 | 船用柴油机功率、燃油消耗和滑油消耗的标定及非标准环境状况下的修正 |
| ZB H21 002 | 柴油机动力海洋渔船系泊航行捕捞试验通则 |
3 环境状况与功率修正
3.1 标准环境状况：
- 环境温度：$t_0 = 25\text{C}$；
- 环境压力：$P_a = 0.1 \text{MPa}$；
- 环境相对湿度：$\varphi_0 = 30\%$；
- 中间空气冷却介质进口温度：$t_{mc0} = 25\text{C}$。
3.2 试验时环境状况与标准状况不符时，应按 CB* 3255 的规定对功率、燃油消耗和滑油消耗进行修正。
3.3 机龄 10 年以上的柴油机，修理后允许降功率验收，即按不低于标定转速的 97% 验收。
4 柴油机各主要零件的新装、修换值及使用极限（见表 1）
表 1 mm
| 序号 | 名称 | 公称尺寸 | 配合性质 | 新装值 | 修换值 | 使用极限 | |
|---|---|---|---|---|---|---|---|
| 1 | 曲轴主轴颈与轴承 | $\phi 195$ | 间隙 | $0.18 \sim 0.22$ | $\geqslant 0.35$ | 0.45 | |
| 2 | 主轴瓦与机座轴承盖 | $\phi 208$ | 过盈 | $0.05 \sim 0.08$ | 松动 | ||
| 3 | 曲轴与推力轴承 | 128 | 轴向间隙 | $0.80 \sim 1.6$ | $\geqslant 1.5$ | 2 | |
| 4 | 曲柄销与连杆轴承 | $\phi 195$ | 间隙 | $0.20 \sim 0.24$ | $\geqslant 0.35$ | 0.45 | |
| 5 | 主轴颈的圆度及圆柱度 | $\leqslant 0.03$ | $\geqslant 0.07$ | 0.15 | |||
| 6 | 曲柄销的圆度及圆柱度 | $\leqslant 0.05$ | $\geqslant 0.08$ | 0.15 | |||
| 7 | 不带飞轮时允许的臂距差 | $\leqslant 0.03$ | $\geqslant 0.08$ | 0.12 | |||
| 8 | 装机完成带飞轮不装离合器时近飞轮第一档臂距差（其余各档均不带飞轮同） | $\leqslant 0.07$ | $\geqslant 0.105$ | 0.12 | |||
中华人民共和国农业部 1994-11-01 批准 1995-01-01 实施
