【水产标准】 渔船柱塞式液压舵机修理技术要求

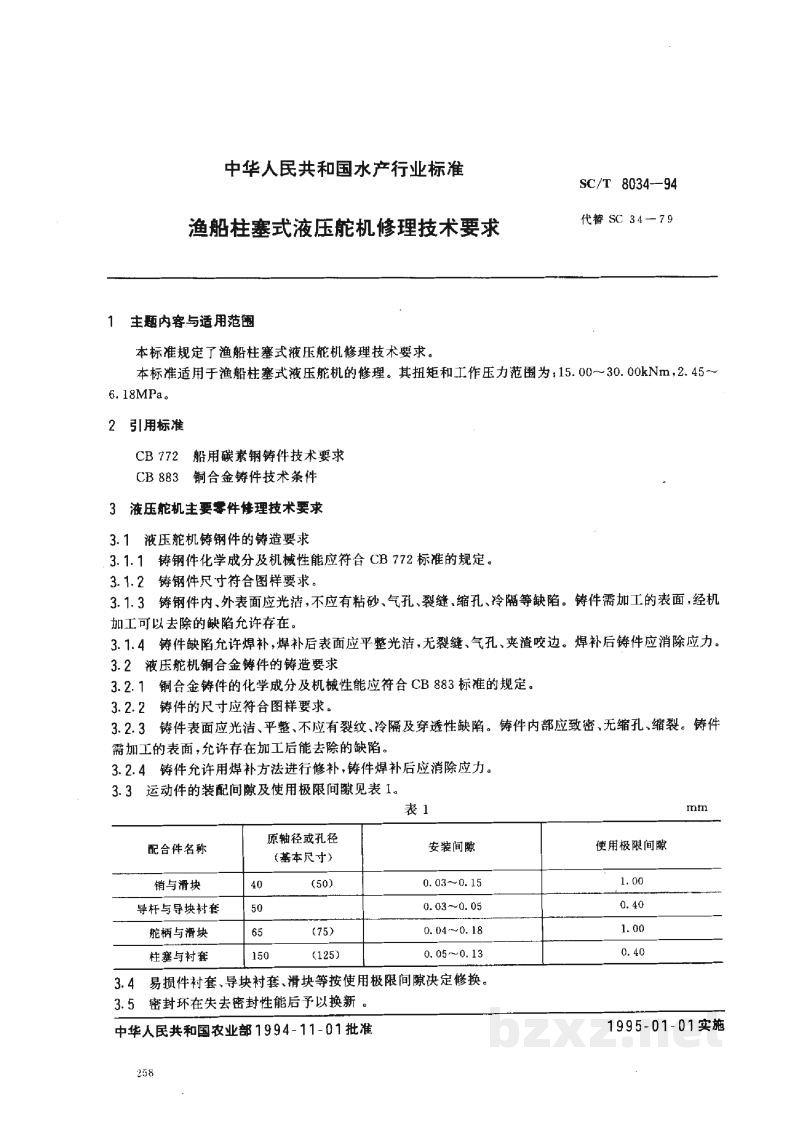

中华人民共和国水产行业标准

SC/T 8034—94
代替 SC 34—79

渔船柱塞式液压舵机修理技术要求

1  主题内容与适用范围

本标准规定了渔船柱塞式液压舵机修理技术要求。

本标准适用于渔船柱塞式液压舵机的修理。其扭矩和工作压力范围为：15.00～30.00kNm，2.45～6.18MPa。

2  引用标准

CB 772 船用碳素钢铸件技术要求
CB 883 制合金铸件技术条件

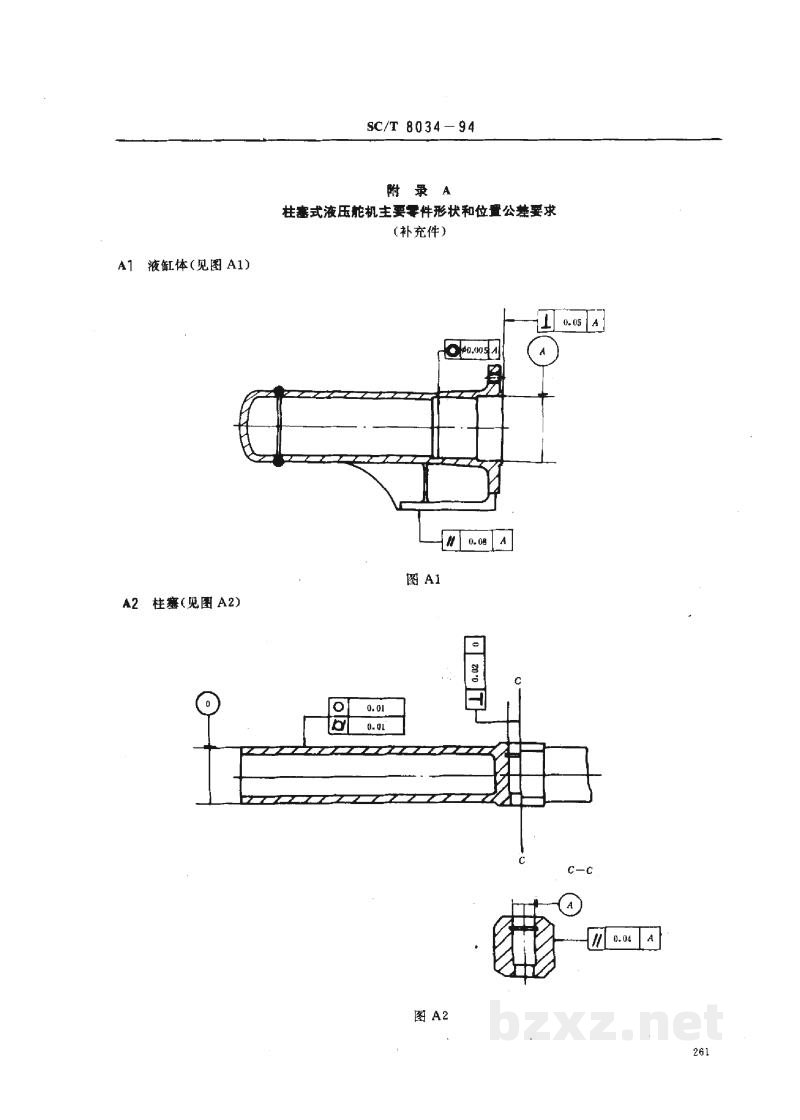

3  液压舵机主要零件修理技术要求

3.1  液压舵机铸钢件的铸造要求

3.1.1 铸钢件化学成分及机械性能应符合 CB 772 标准的规定。

3.1.2 铸钢件尺寸符合图样要求。

3.1.3 铸钢件内、外表面应光洁，不应有粘砂、气孔、裂缝、缩孔、冷隔等缺陷。铸件需加工的表面，经机加工可以去除的缺陷允许存在。

3.1.4 铸件缺陷允许焊补，焊补后表面应平整光洁，无裂缝、气孔、夹渣咬边。焊补后铸件应消除应力。

3.2  液压舵机铜合金铸件的铸造要求

3.2.1 铜合金铸件的化学成分及机械性能应符合 CB 883 标准的规定。

3.2.2 铸件的尺寸应符合图样要求。

3.2.3 铸件表面应光洁、平整，不应有裂纹、冷隔及穿透性缺陷。铸件内部应致密，无缩孔、缩缝。铸件需加工的表面，允许存在加工后能去除的缺陷。

3.2.4 铸件允许用焊补方法进行修补，铸件焊补后应消除应力。

3.3  运动件的装配间隙及使用极限间隙见表 1。

表 1 mm

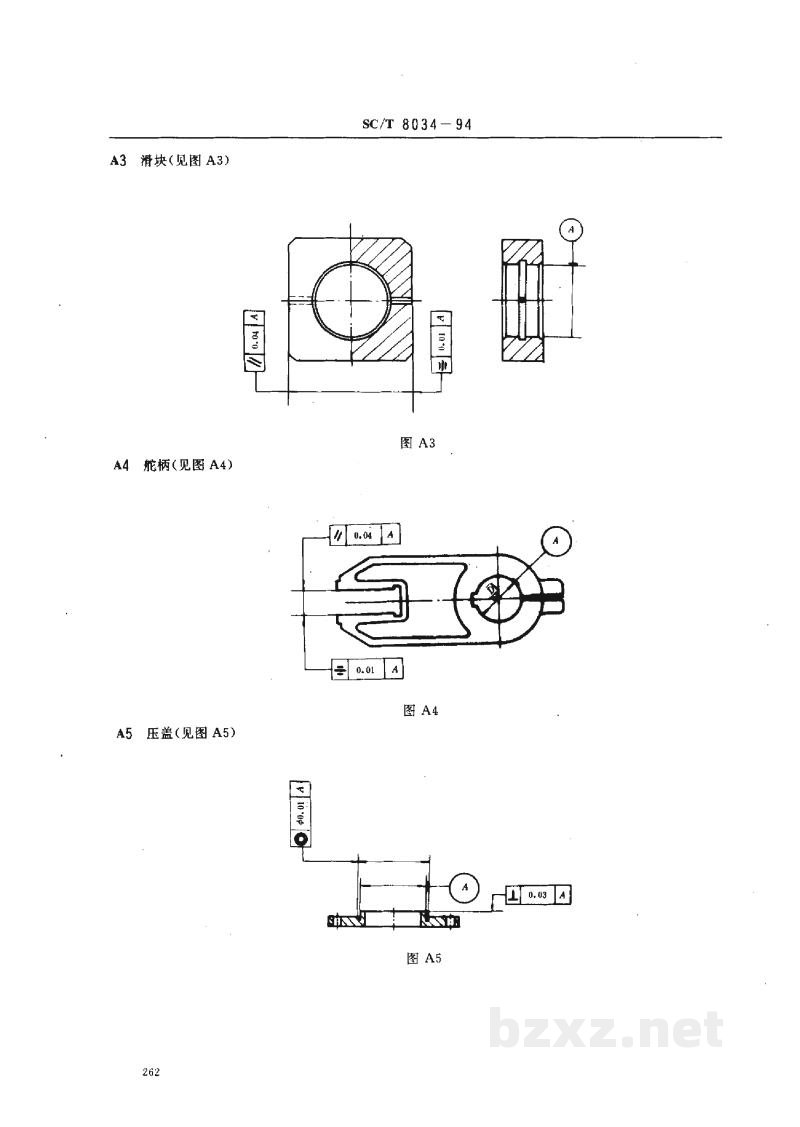

3.4  易损件衬套、导轨衬套、滑块等按使用极限间隙决定修换。

3.5  密封环在失去密封性能后予以换新。

中华人民共和国农业部 1994-11-01 批准 1995-01-01 实施

3.6 柱塞的镀铬层剥落或镀铬层厚度磨损到小于0.05mm时,应重新镀铬。

3.7 导轨的镀铬层剥落或镀铬层厚度磨损到小于0.05mm时,应重新镀铬。

3.8 舵柄在与滑块接触的开口尺寸,其磨损量大于4mm时,应修换。

3.9 有如下情况之一者，销应更换。

• 销与滑块磨损到使用极限间隙；
• 销在滑块油线处因磨损形成明显凸肩；
• 销与柱塞配合处出现松动。

3.10 液压舵机装配及试验要求

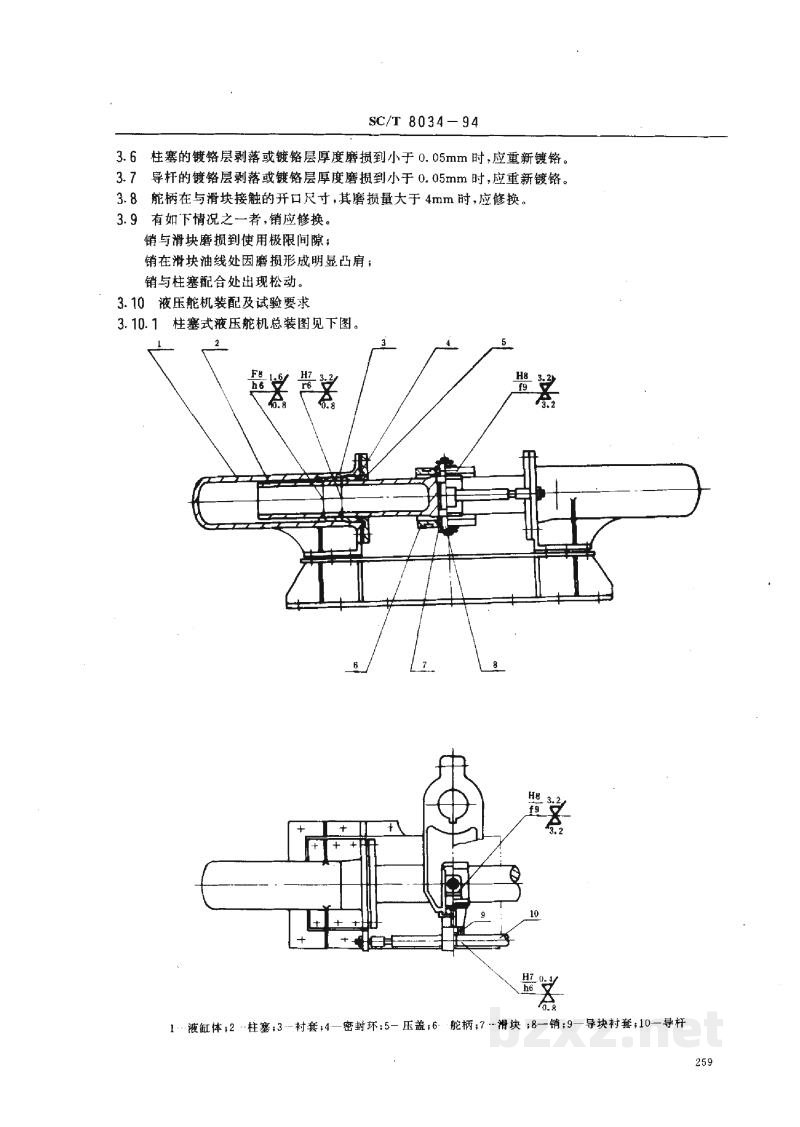

3.10.1 柱塞式液压舵机总装图见下图。

3.10.2 液压舵机在总装前，须对各零件进行检验，合格后进行组装。

3.10.3 在装配前，对接触液压油的零件必须清洗干净，防止杂质进入液压油。

3.10.4 装配时，应进行调整，使各运动件能灵活滑动。

3.10.5 总装完毕，在额定压力下进行密性试验，在5min内不得有渗漏。
