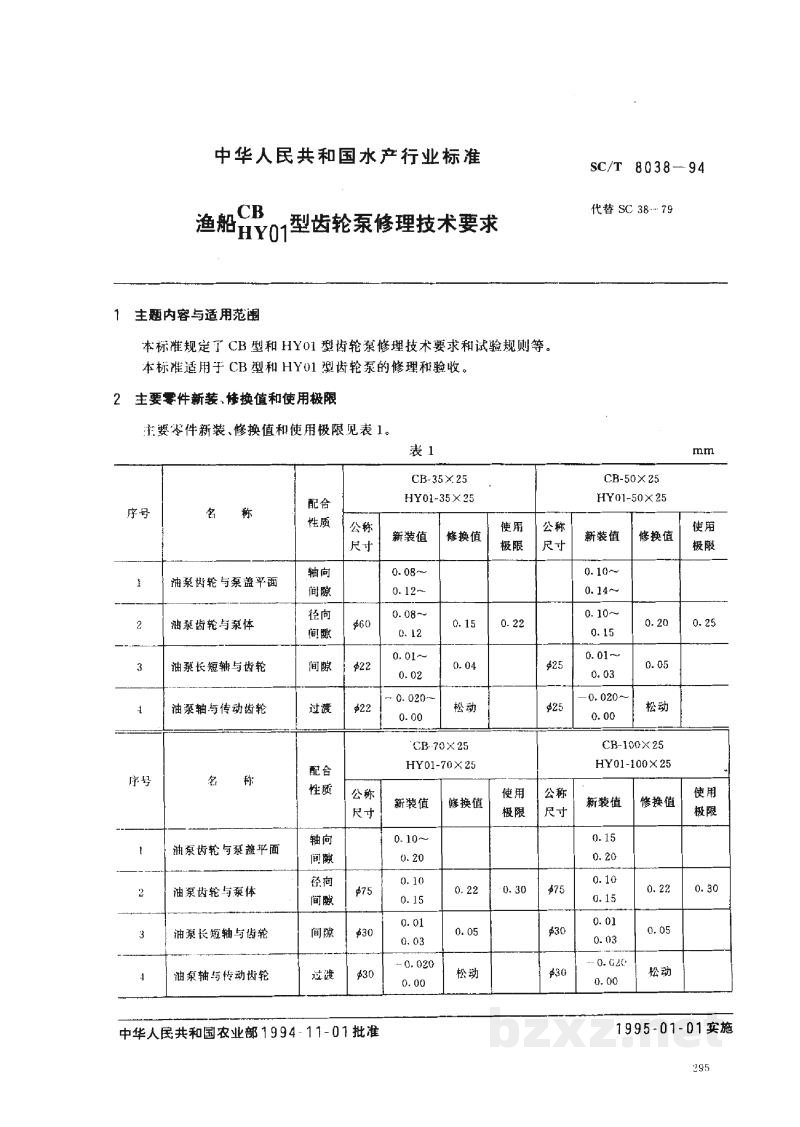

中华人民共和国水产行业标准

SC/T 8038—94

渔船_CB/_HY01型齿轮泵修理技术要求代替 SC 38-79

1 主题内容与适用范围

本标准规定了 CB 型和 HY01 型齿轮泵修理技术要求和试验规则等。

本标准适用于 CB 型和 HY01 型齿轮泵的修理和验收。

2 主要零件新装、修换值和使用极限

主要零件新装、修换值和使用极限见表 1。

中华人民共和国农业部 1994-11-01 批准1995-01-01 实施

SC/T 8038—94

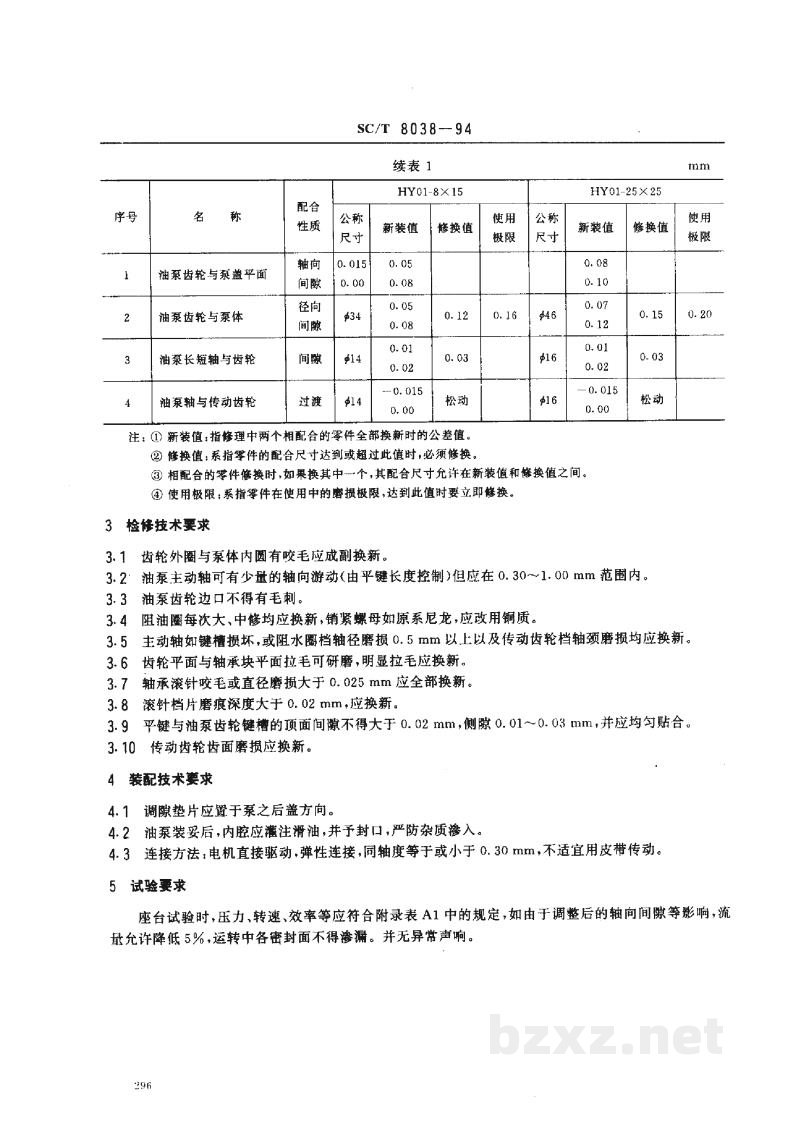

续表 1 (mm)

注：①新装值，指修理中两个相配合的零件全部换新时的公差值。

②修换值，系指零件的配合尺寸达到或超过此值时，必须修换。

③相配合的零件修换时，如更换其中一个，其配合尺寸允许在新装值和修换值之间。

④使用极限：系指零件在使用中的磨损极限，达到此值时要立即修换。

3 检修技术要求

1. 齿轮外圈与泵体内圆有咬毛应刮换新。
2. 油泵主动轴可有少量的轴向游动（由平键长度控制）但应在0.30～1.00 mm范围内。
3. 油泵齿轮边口不得有毛刺。
4. 阻油圈每次大、中修均应换新，拧紧螺母如原系尼龙，应改用铜质。
5. 主动轴如键槽损坏，或阻水圈档半径磨损0.5 mm以上以及传动齿轮档轴颈磨损均应换新。
6. 齿轮平面与轴承块平面拉毛可研磨，明显拉毛应换新。
7. 轴承滚针咬毛或直径磨损失大于0.025 mm应全部换新。
8. 滚动档片磨损深度大于0.02 mm，应换新。
9. 平键与油泵齿轮键槽的顶面间隙不得大于0.02 mm，侧隙0.01～0.03 mm，并应均匀贴合。
10. 传动齿轮齿面磨损应换新。

4 装配技术要求

1. 调隙垫片应置于泵之后盖方向。
2. 油泵装妥后，内腔应灌注滑油，并予封口，严防杂质渗入。
3. 连接方法：电机直接驱动、弹性连接，同轴度等于或小于0.30 mm，不适宜用皮带传动。

5 试验要求

座台试验时，压力、转速、效率等应符合附录表A1中的规定，如由于调整后的轴向间隙等影响，流量允许降低5%，运转中各密封面不得渗漏。并无异常声响。

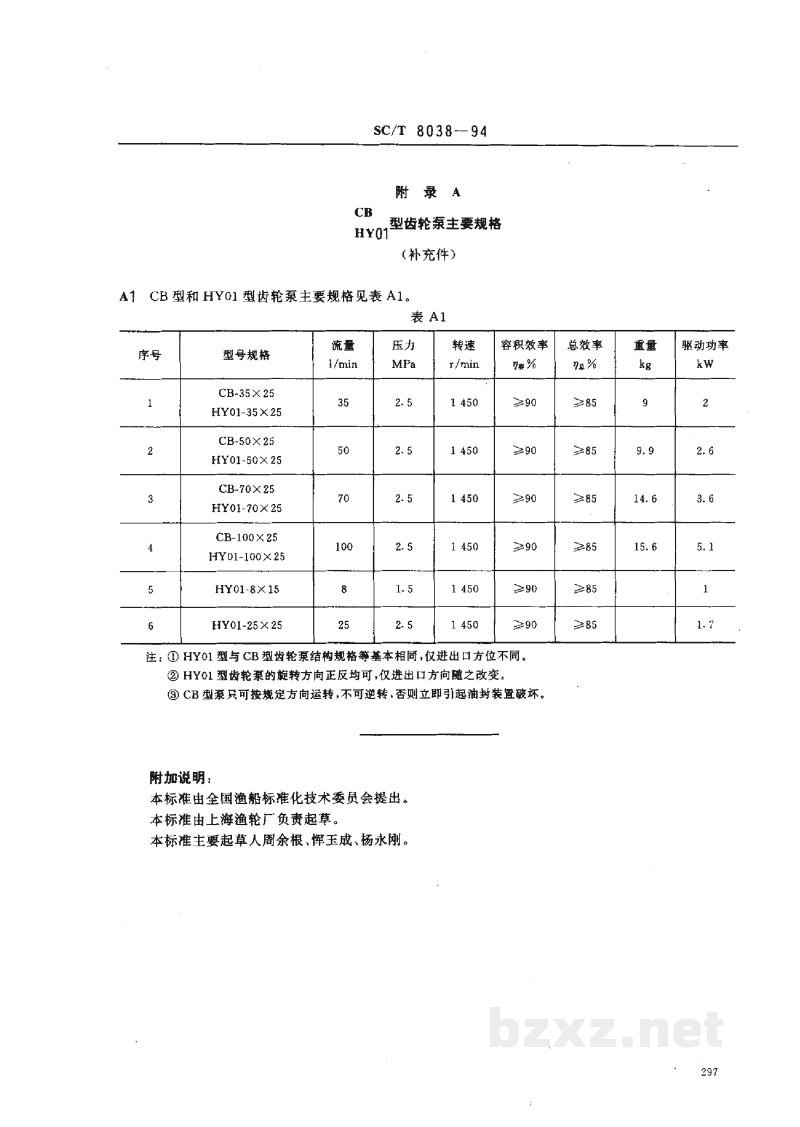

附录 A
CB型齿轮泵主要规格（补充件）

A1 CB型和HY01型内轮泵主要规格见表A1。

注：①HY01型与CB型齿轮泵结构规格等基本相同，仅进出口方位不同。
②HY01型齿轮泵的旋转方向正反均可，仅进出口方向随之改变。
③CB型泵只可按规定方向运转，不可逆转，否则立即引起油封装置破坏。

附加说明：

本标准由全国渔船标准化技术委员会提出。

本标准由上海渔轮厂负责起草。

本标准主要起草人周余根、恽玉成、杨水刚。
